(3)ピストンコアリングによる海底試料採取

海上試料採取は、調査対象とする活断層の活動時期・活動間隔等を把握するために、各断層の隆起側・沈降側の両方で実施した。 試料の採取法としては、橘湾で実施されている既往の調査・研究において実績を上げているピストンコアリングを採用した。

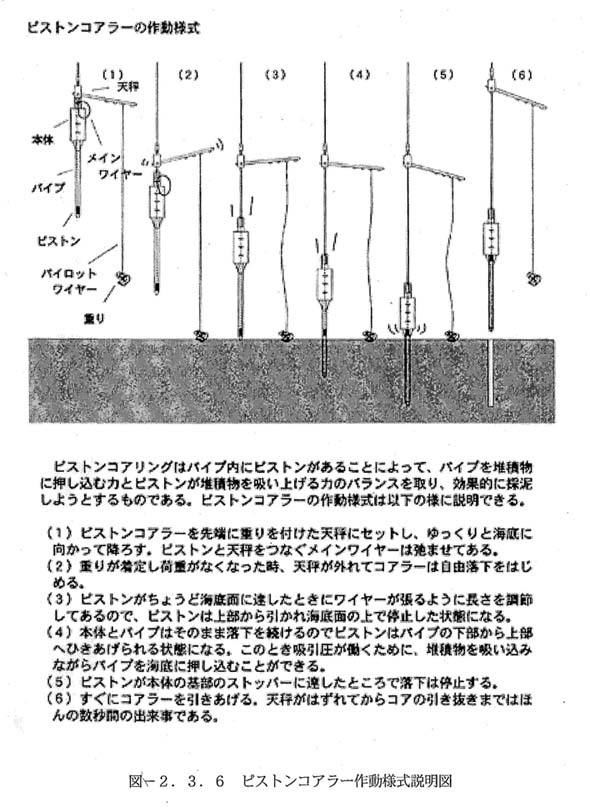

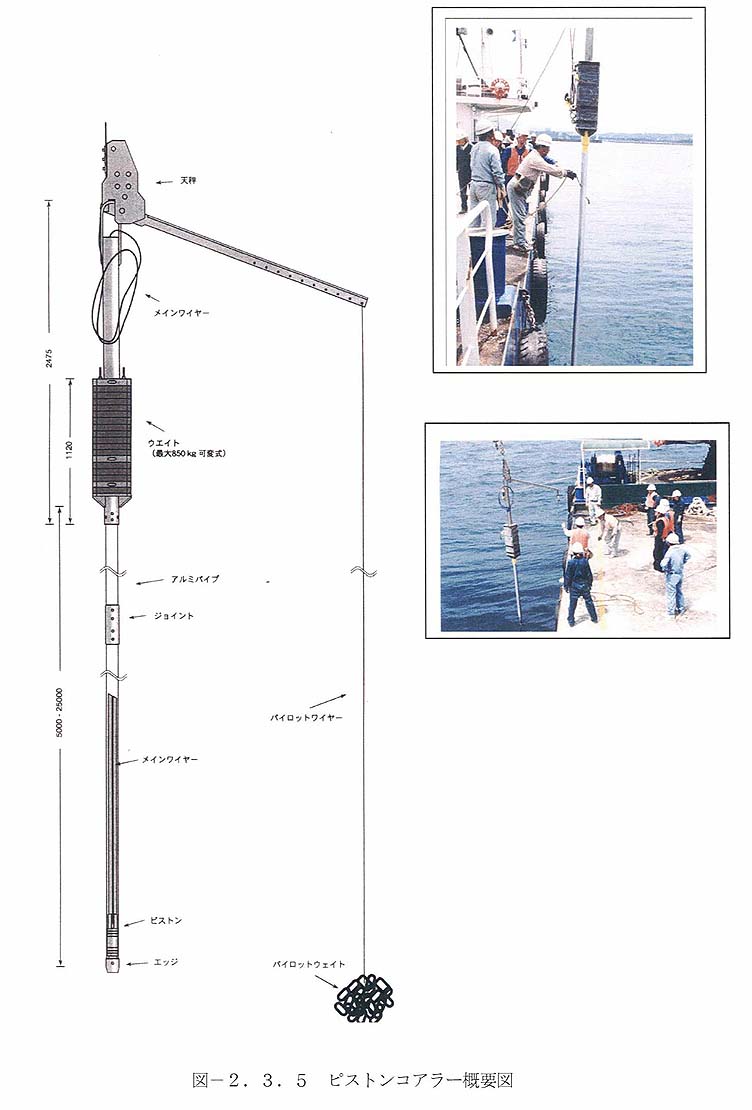

試料採取に使用したピストンコアラーの仕様は以下の通りである。ピストンコアラーの概要を図2−3−5に、またコアラーの作動様式を図2−3−6に示す。

・コアパイプ

純アルミ製シングルチューブ

全 長:5000mm

外 径:90mm(ジョイント部:100mm)

・コアキャッチャー

ステンレス製

全 長:150mm

(泥底のためコアリテイナー等は設けない)

・ピストン

全 長:30cm

重 量:10kg

4本のOリングで気密性を確保

・トリガー

ア ー ム長:2000mm

重 量:40kg

トリガーウェイト:鉄鎖製、100kg
