図2−3−4−4 時間断面図 マイグレーション前(全トレース)
図2−3−4−5 時間断面図 〃 (nearトレース)
図2−3−4−6 時間断面図 マイグレーション後(全トレース)
図2−3−4−7 時間断面図 〃 (nearトレース)
図2−3−4−8 速度断面図 区間速度(時間0〜400ms)
図2−3−4−9 速度断面図 区間速度(時間0〜200ms)
図2−3−4−10 深度断面図 マイグレーション前(全トレース)
図2−3−4−11 深度断面図 〃 (nearトレース)
図2−3−4−12 深度断面図 マイグレーション後(全トレース)
図2−3−4−13 深度断面図 〃 (nearトレース)
図2−3−4−14 速度断面図 区間速度(深度0〜400m)
図2−3−4−15 速度断面図 区間速度(深度0〜200m)
図2−3−4−4,図2−3−4−5はマイグレーション前の全トレースを使用したものと、nearトレースのみを使用した時間断面図である。また、図2−3−4−10、図2−3−4−11はマイグレーション前の深度断面図である。
これらをみると、レシーバNo.1〜130付近(北半部)までの記録は浅部から断面が乱れ、非常に連続性が乏しい断面となっている。130〜終端(南半部)にかけては、90ms(標高390m)付近に明瞭な連続した反射面が認められる。
全トレースとnearトレースの断面を比較すると、nearの記録では北半部の120ms(標高350m)程度までの浅部で連続性が向上している。反面、それより深部では記録の連続性が悪化している。
これらのマイグレーション後の断面では、処理により連続性が向上している。特に北半部ではnearの記録で浅部の連続性が向上している。
速度断面図は時間断面と深度断面を示している。若干の凹凸があるが、水平的、及び垂直的に急激に変化している箇所は認められない。

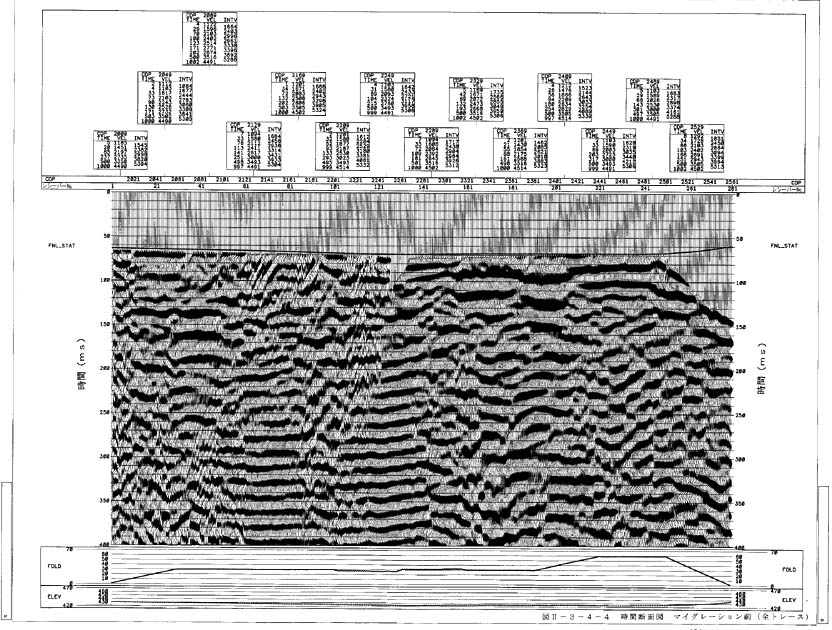

図2−3−4−4 時間断面図 マイグレーション前(全トレース)

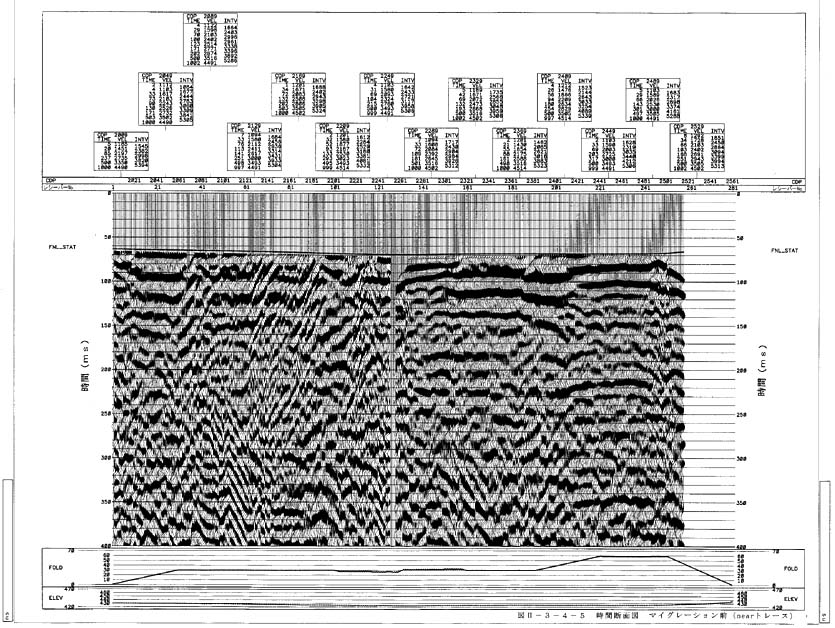

図2−3−4−5 時間断面図 マイグレーション前(nearトレース)

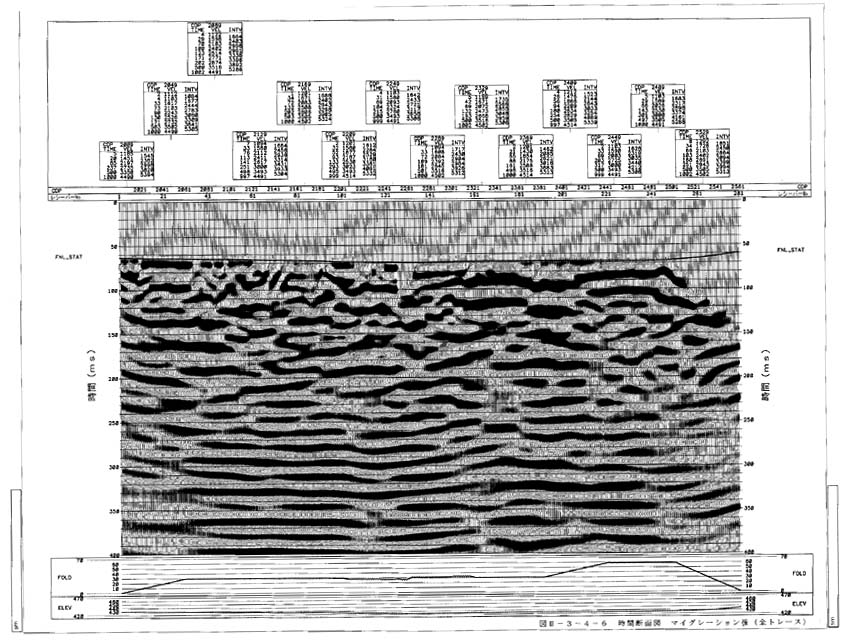

図2−3−4−6 時間断面図 マイグレーション後(全トレース)

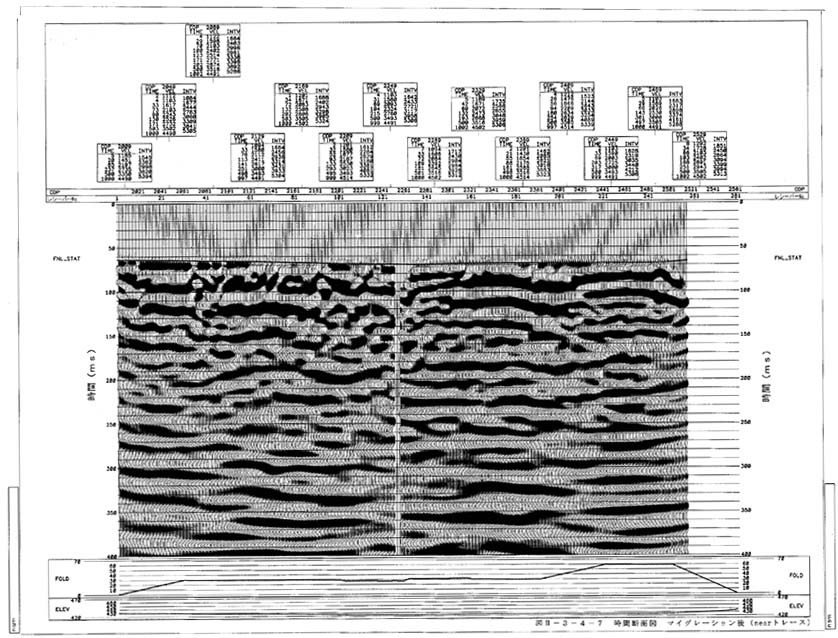

図2−3−4−7 時間断面図 マイグレーション後(nearトレース)
図2−3−4−8 速度断面図 区間速度(時間0〜400ms)

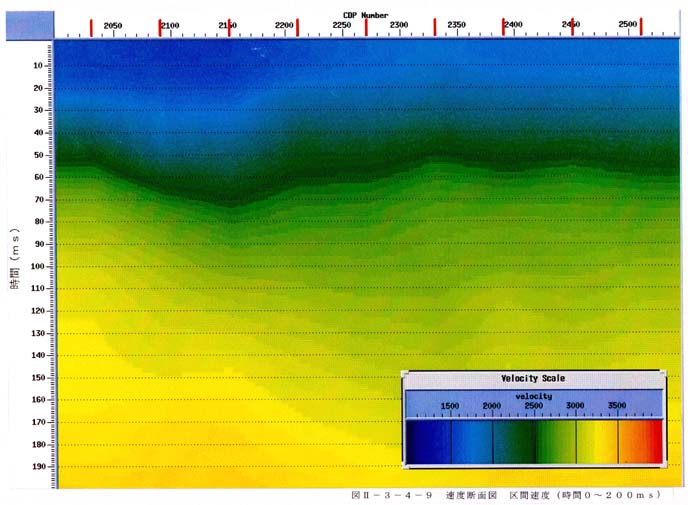

図2−3−4−9 速度断面図 区間速度(時間0〜200ms)
図2−3−4−10 深度断面図 マイグレーション前(全トレース)

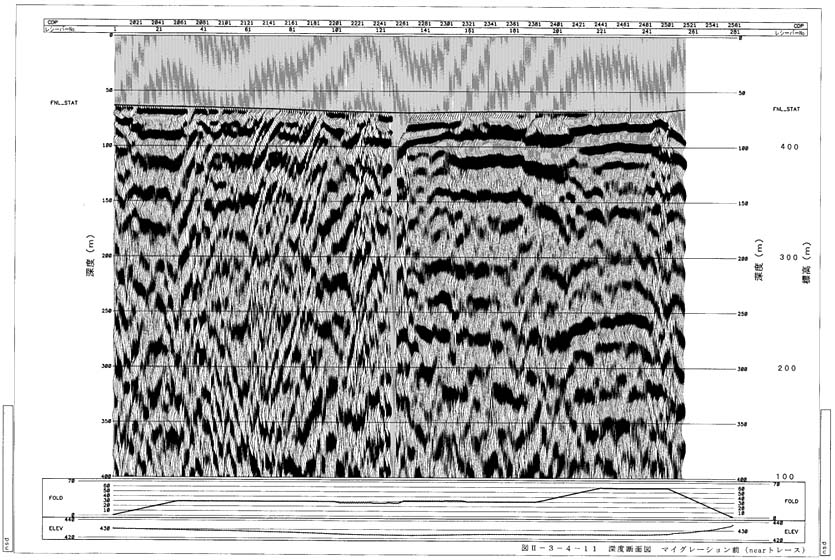

図2−3−4−11 深度断面図 マイグレーション前(nearトレース)

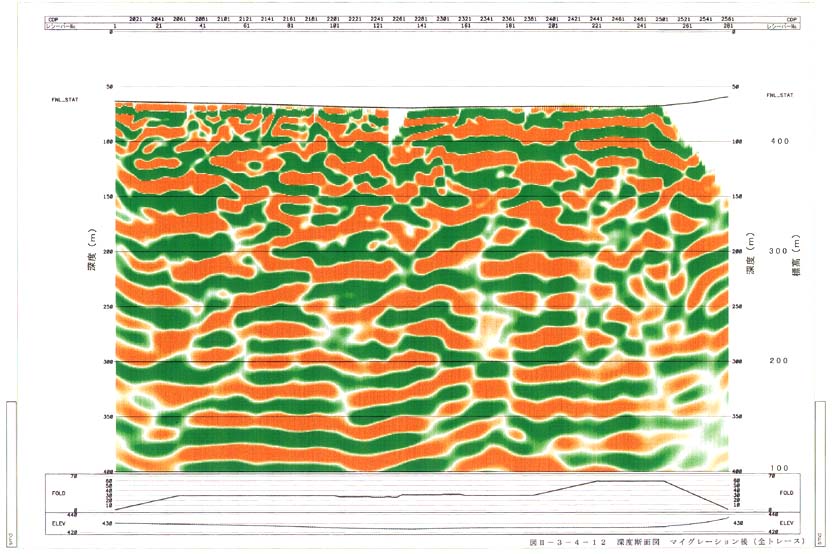

図2−3−4−12 深度断面図 マイグレーション後(全トレース)

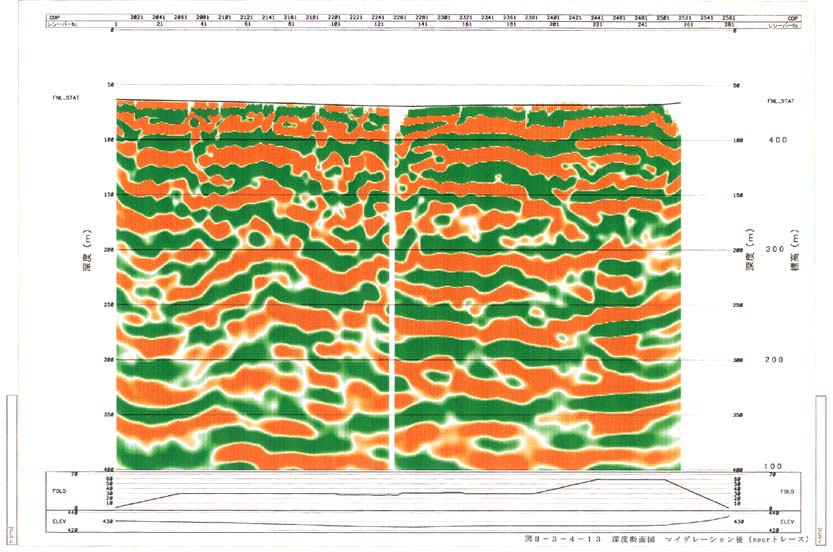

図2−3−4−13 深度断面図 マイグレーション後(nearトレース)

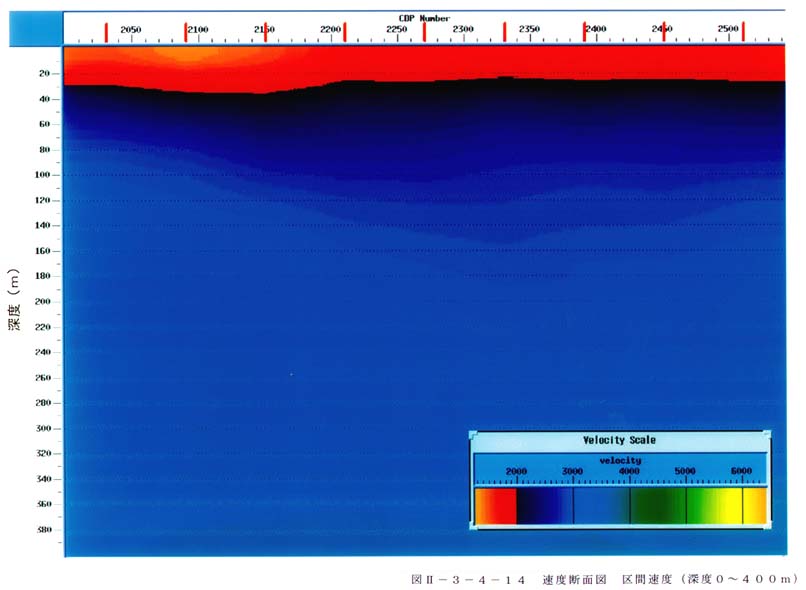

図2−3−4−14 速度断面図 区間速度(深度0〜400m)

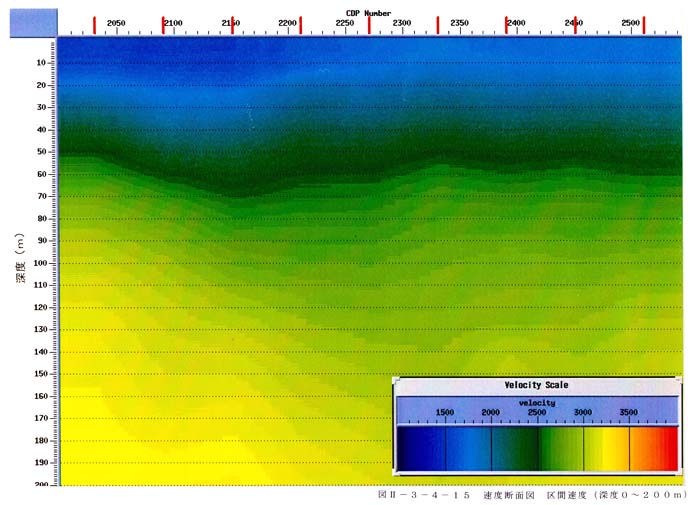

図2−3−4−15 速度断面図 区間速度(深度0〜200m)
