現地調査に先駆け、関係機関・地元住民への調査内容の周知徹底および作業協力のお願いをし、道路管理者への道路専用許可申請と警察署への道路使用許可申請等の手続きを行った。

（２）　探査作業

探査作業は、図２−３−２−１に示すように、ﾊﾞｲﾌﾞﾚｰﾀ震源を搭載した起震車と探鉱器等の計測システムを搭載した観測車、受振器と受振ケーブルからなる探査装置を用い、道路沿いに探査を実施した。

受振器は、６個を一組で２ｍ間隔に配置した。起震はインラインオフセット展開で行い、２ｍ間隔で発震し、１起震あたり６０チャンネルを取得した。

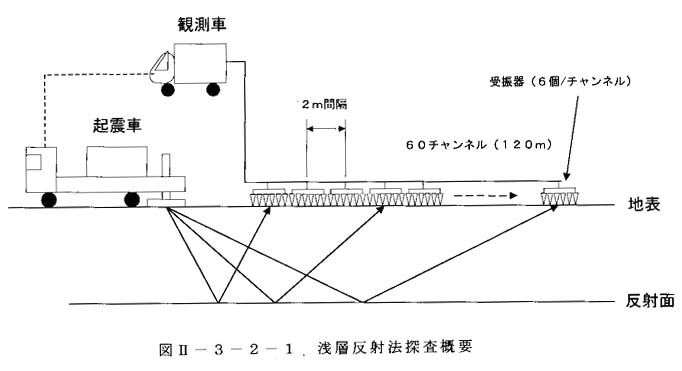

図２−３−２−１　浅層反射法探査概要

（３）　探査仕様

１）　観測条件

浅層反射法探査は、現地確認試験を行った上で。以下に示す仕様で実施した。

測線位置 ：岐阜県郡上郡白鳥町那留一色野〜鷹ノ巣地内

測線長 ：１測線、６１８ｍ（南端の１１６ｍは山地のため起震せず）

探査深度 ：２００ｍ程度

起震方法 ：バイブレータによるＰ波起震

起震点間隔 ：２ｍ

受振器 ：固有周波数３０ｈｚ（６個一組）、アレイ配置

受振点間隔 ：２ｍ（道路、家屋前等設置不能箇所あり）

記録チャンネル数：６０チャンネル（南端２４０ｍは１２０チャンネル）

ｻﾝﾌﾟﾘﾝｸﾞ間隔 ：０．５ミリ秒

記録長 ：１．０２８秒

起震仕様 ：バイブレータの起震は、現地確認試験を行った上で、以下に示す仕様とした。

スタック数 ：１〜３回

スイープ長 ：８秒

発震周波数 ：１０〜１５０ｈｚ

展開方式 ：インラインオフセット（南端１２０ｃｈは固定展開）

ＣＤＰ重合数 ：最大３０以上

使用機器 ：下表に示すとおり。

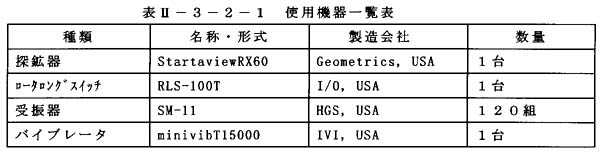

表２−３−２−１　使用機器一覧表

２）　起震機

ｍｉｎｉｖｉｂＴ１５０００はサーボ機構により制御されるバイブレータ型の起震機であり、

１０〜５５０ｈｚの振動を発生させることができる。また、スイープ時間内に、線形あるいは任意にスイープパターンを設定できる。

（４）　現地確認試験

１）　周波数の決定

始点（北端）より７５ｍの地点に起震機を設置し、スイープテストを実施した。サンプリング間隔は０．５ｍ秒とし、コリレーション５後の記録長は１．０２８秒とした。スイープ長を８秒に固定し、スイープ周波数を変化させた。１５０ｈｚ以上の周波数領域では、ほとんどシグナルが認められないため、１０〜１５０ｈｚの間で検討した。

１０〜１００、１０〜１５０、３０〜１００、３０〜１５０について記録を取得し、比較検討を行った。

上限値については１５０ｈｚまで取得したものの方が、高周波成分の記録が明瞭であったため１５０ｈｚに決定した。下限値については１０、３０ｈｚともに明瞭な違いが認められなかった。このため、より幅広い領域のデータを取得しておく方が有利と考えられることから、下限値は１０ｈｚとした。

２）　スタック数

　スタック数は１〜５回でテストを行ったが、回数によるデータ品質の差は認められなかった。よって、車両等の通行等のノイズ発生源がないことを確認して起震を行い、品質確認を行い、起震毎に１〜３回で行った。

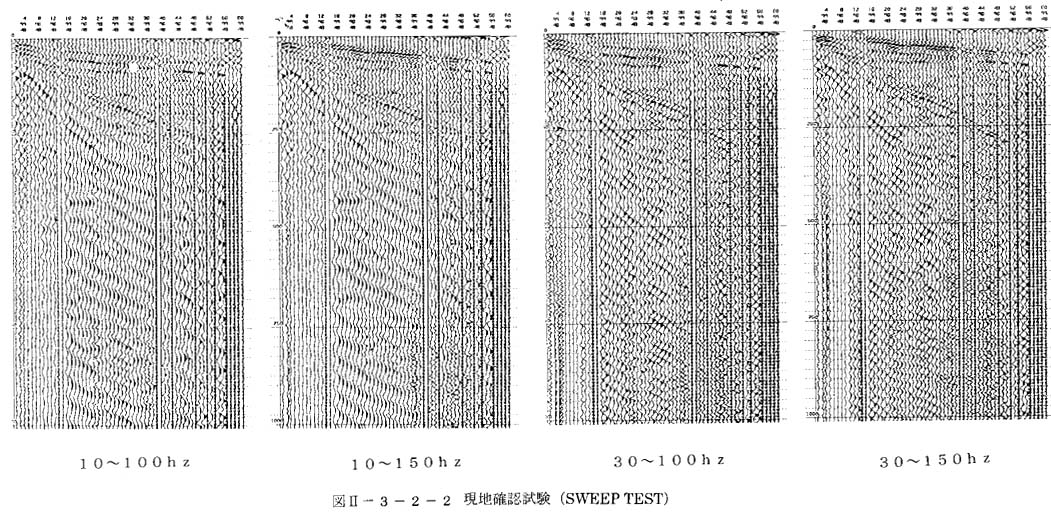

 図２−３−２−２現地確認試験（ＳＷＥＥＰ ＴＥＳＴ）

１０〜１００ｈｚ

１０〜１５０ｈｚ

３０〜１００ｈｚ

３０〜１５０ｈｚ
