本調査における目的の一つは，これらのボーリング調査結果及びトレンチ調査結果を基に白石断層の活動性について検討することである。活動性の検討に際しては，周辺地形を詳細に把握して地形面及び地層の変形・変位量を決定する必要がある。このため，調査地周辺について平板測量を行い，ボーリング孔及びトレンチと地形との位置関係を把握した。測量結果については，図４−１−２に示す。なお，平板測量に際し，リニアメントに直交する代表断面を設定し，地形断面を作成した。成果断面については，５章の考察で使用した。

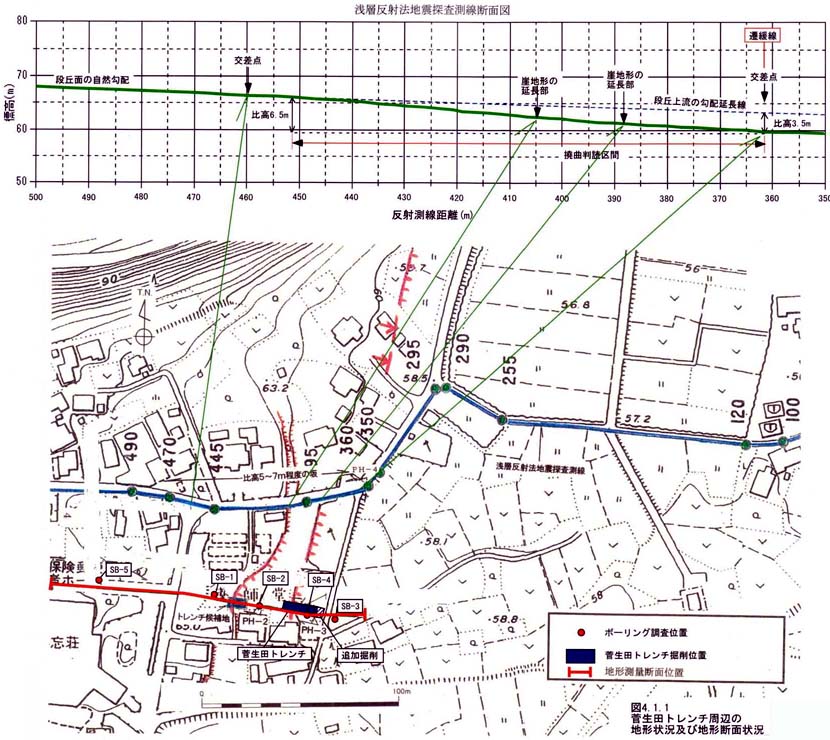

図４−１−１　菅生田トレンチ周辺の地形状況及び地形断面状況

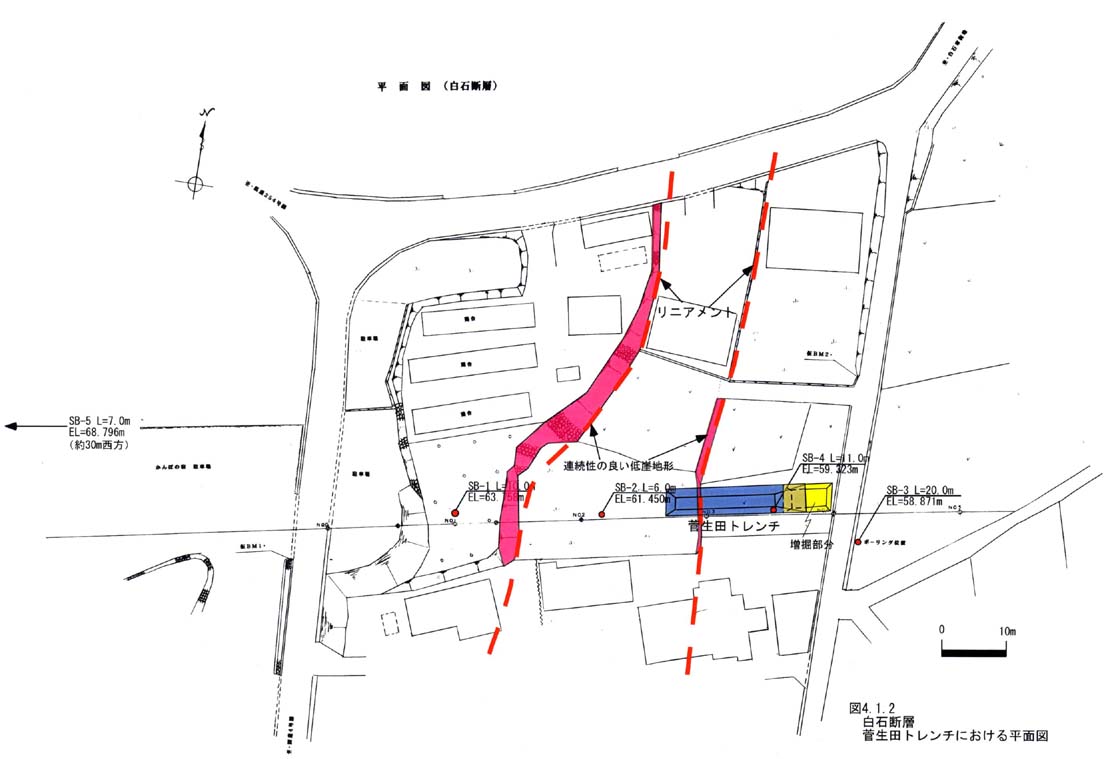

図４−１−２　白石断層　菅生田トレンチにおける平面図
