（１）測線設定および測量

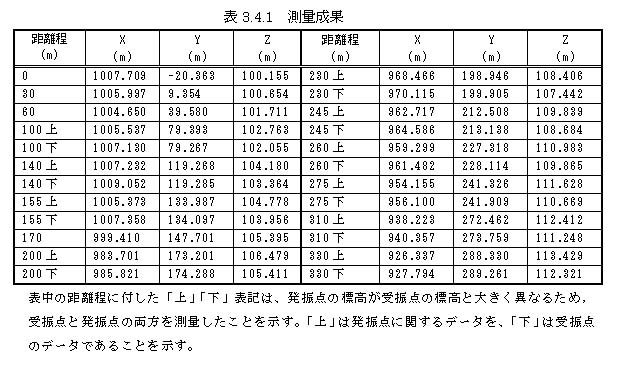

測線の東端を０ｍ（始点）とし，測線の始点，終点および変曲点を道路上に打鋲設置した。図３−４−４に設定した調査測線を示す。始点・終点を含めた変曲点は１４点で、測線長は３３０ｍである。受振点については，隣り合う変曲点間を２．５ｍ間隔でペイントマークして設定した。測線の位置測量に際しては、ボーリング位置の測量基準を使用した。なお、各受振点の相対座標及び標高については，隣り合う変曲点の座標及び標高を基に内挿法によって算出した。変曲点の測量成果を表３−４−１に示す。表３−４−１ 測量成果
図３−４−３ 浅層反射法地震探査における現地作業の流れ

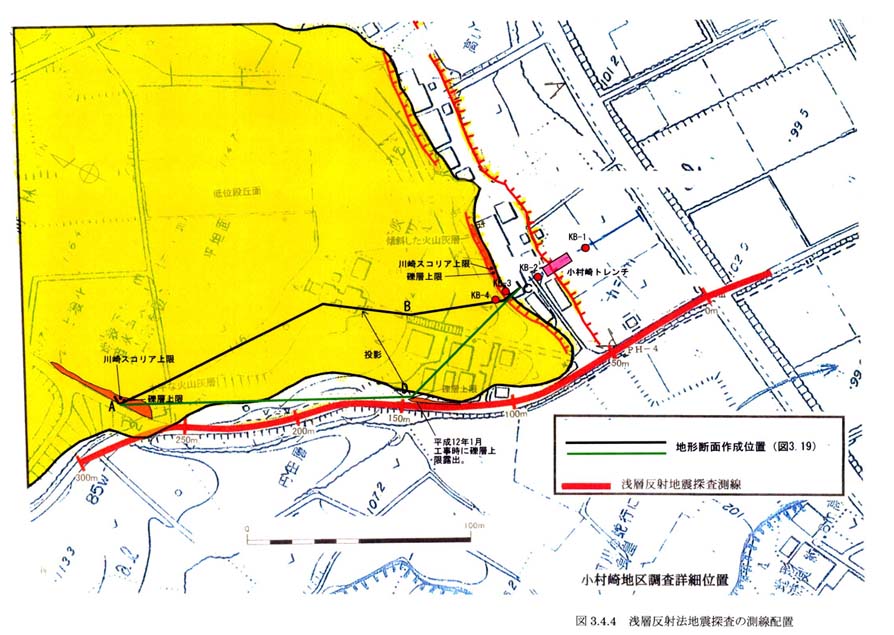

図３−４−４ 浅層反射法地震探査の測線配置
