(2)大年寺山断層Bピット

本ピットの法面状況を,写真4−2−5写真4−2−6写真4−2−7に示す。また,ピット北面及び南面についてのスケッチ(縮尺1/20)を,図4−2−3図4−2−4に示す。

本ピットでは,断層は北面と南面に出現し,その走向・傾斜はN65゚E,20゚S(底盤で計測)である。Aピットと同様に基盤岩は向山層であり,断層の下盤側に細粒砂岩が,上盤側に広瀬川凝灰岩部層が露出する。また,ピット内には崖錐堆積物が露出し,南面では向山層及び断層を不整合関係で覆っている(写真4−2−8)。なお,ピットの北面では人工改変土が断層を直接覆っており,断層の活動性等評価には利用できない。

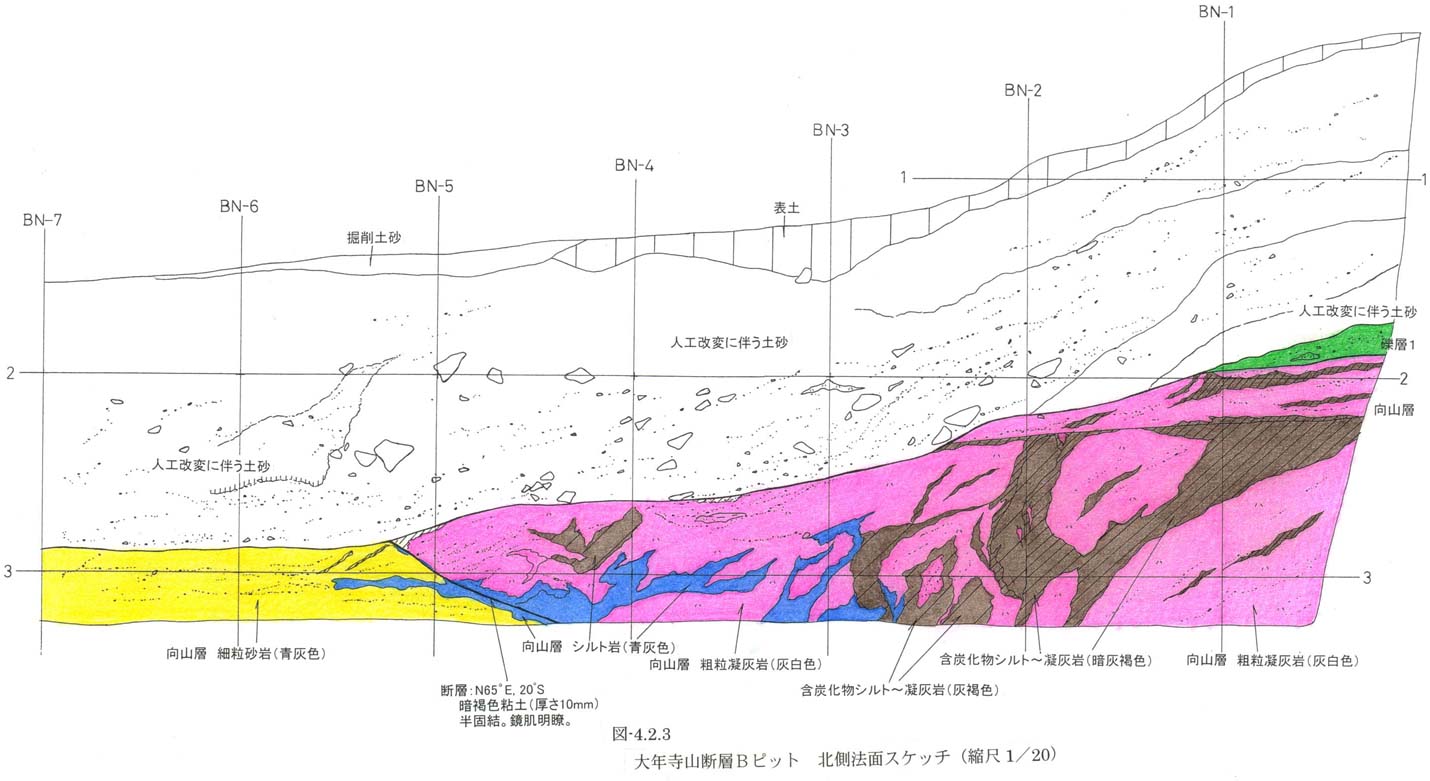

図4−2−3 大年寺山断層Bピット 北側法面スケッチ

(縮尺1/20)

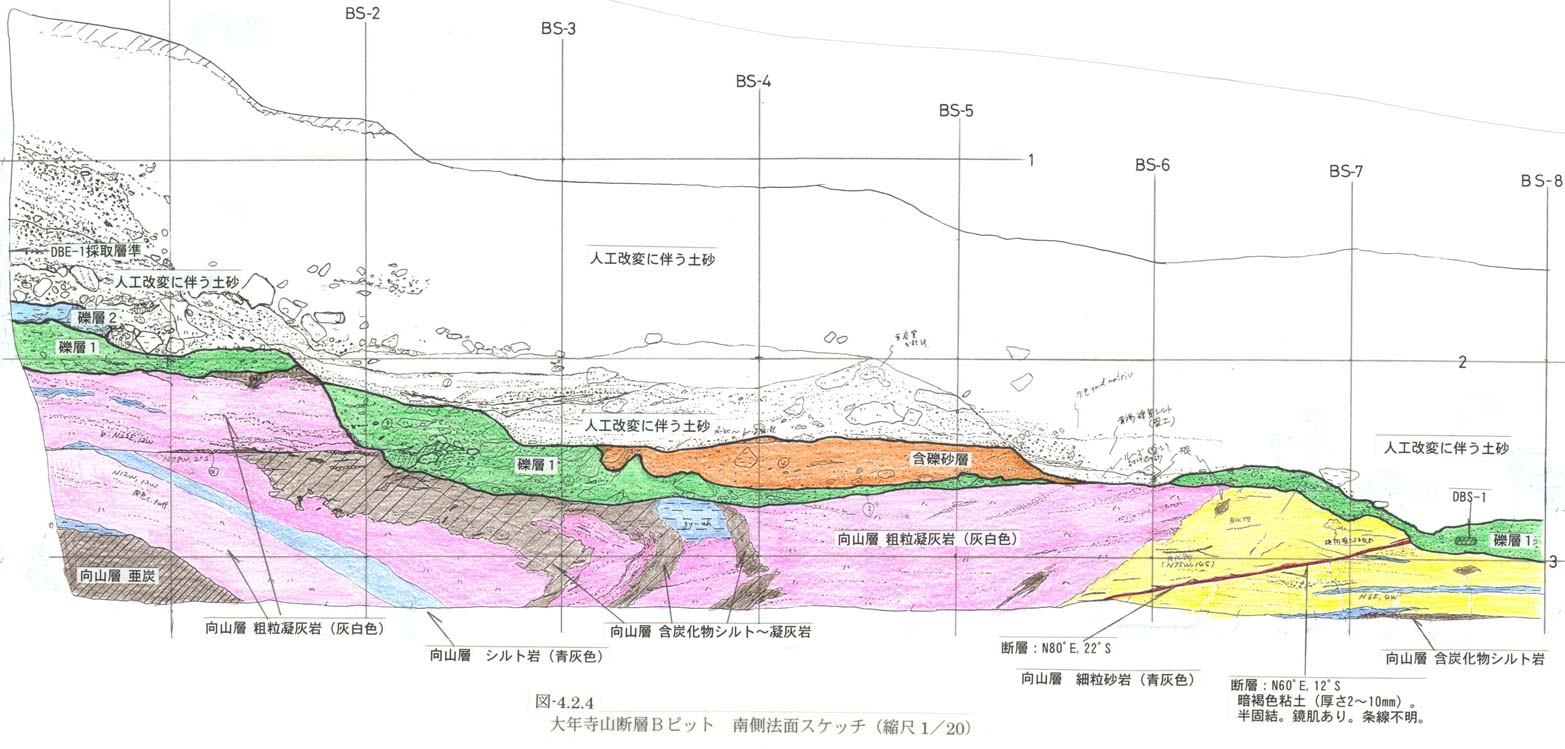

図4−2−4 大年寺山断層Bピット 南側法面スケッチ

(縮尺1/20)

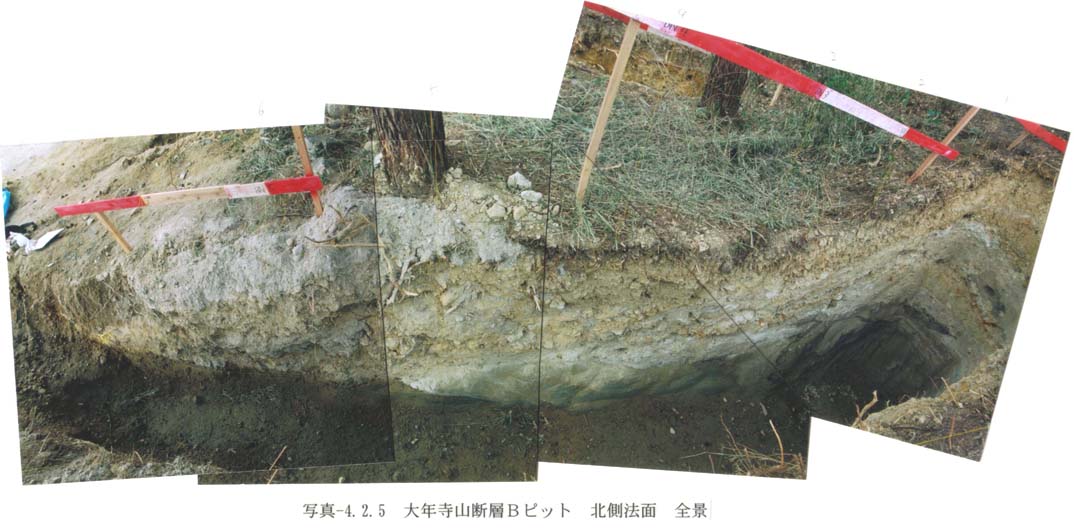

写真4−2−5 大年寺山断層Bピット 北側法面 全景

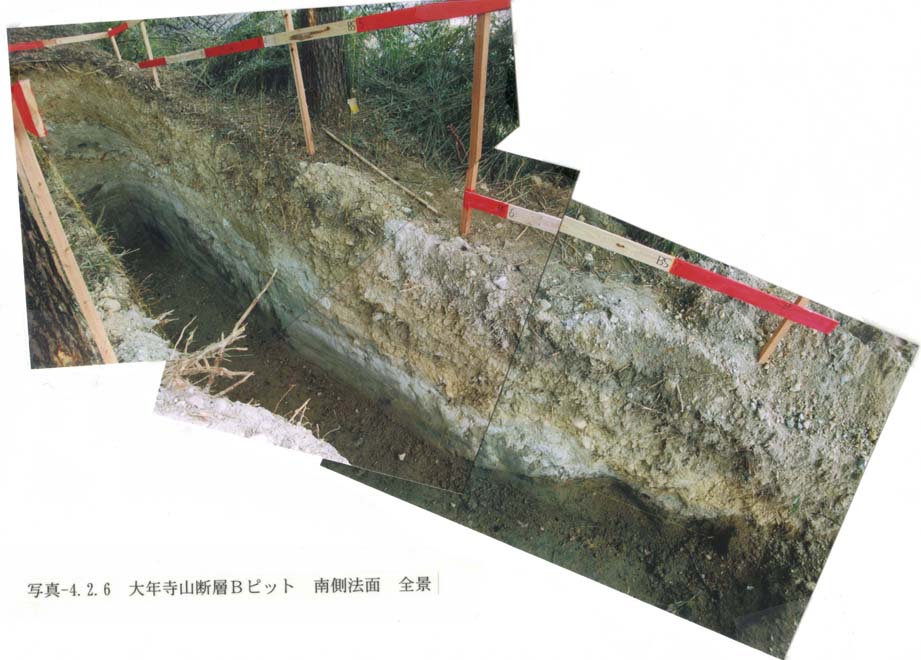

写真4−2−6 大年寺山断層Bピット 南側法面 全景

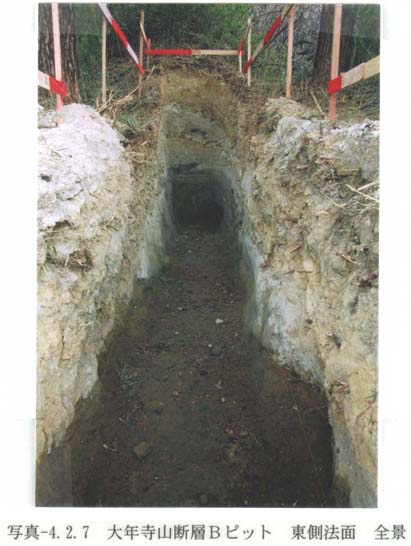

写真4−2−7 大年寺山断層Bピット 東側法面 全景

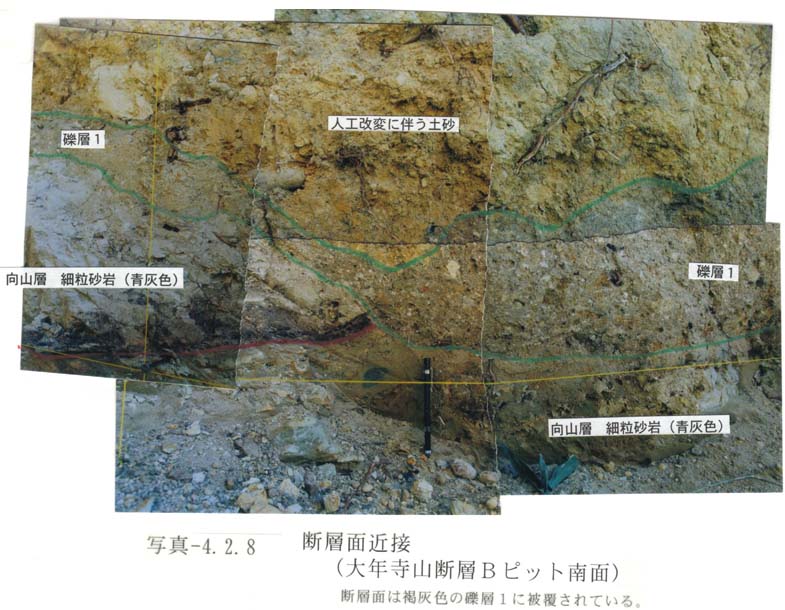

写真4−2−8 断層面近接(大年寺山断層Bピット南側法面)
