速度構造図

　重合断面図

　マイグレーション断面図

　深度断面図

が得られた。

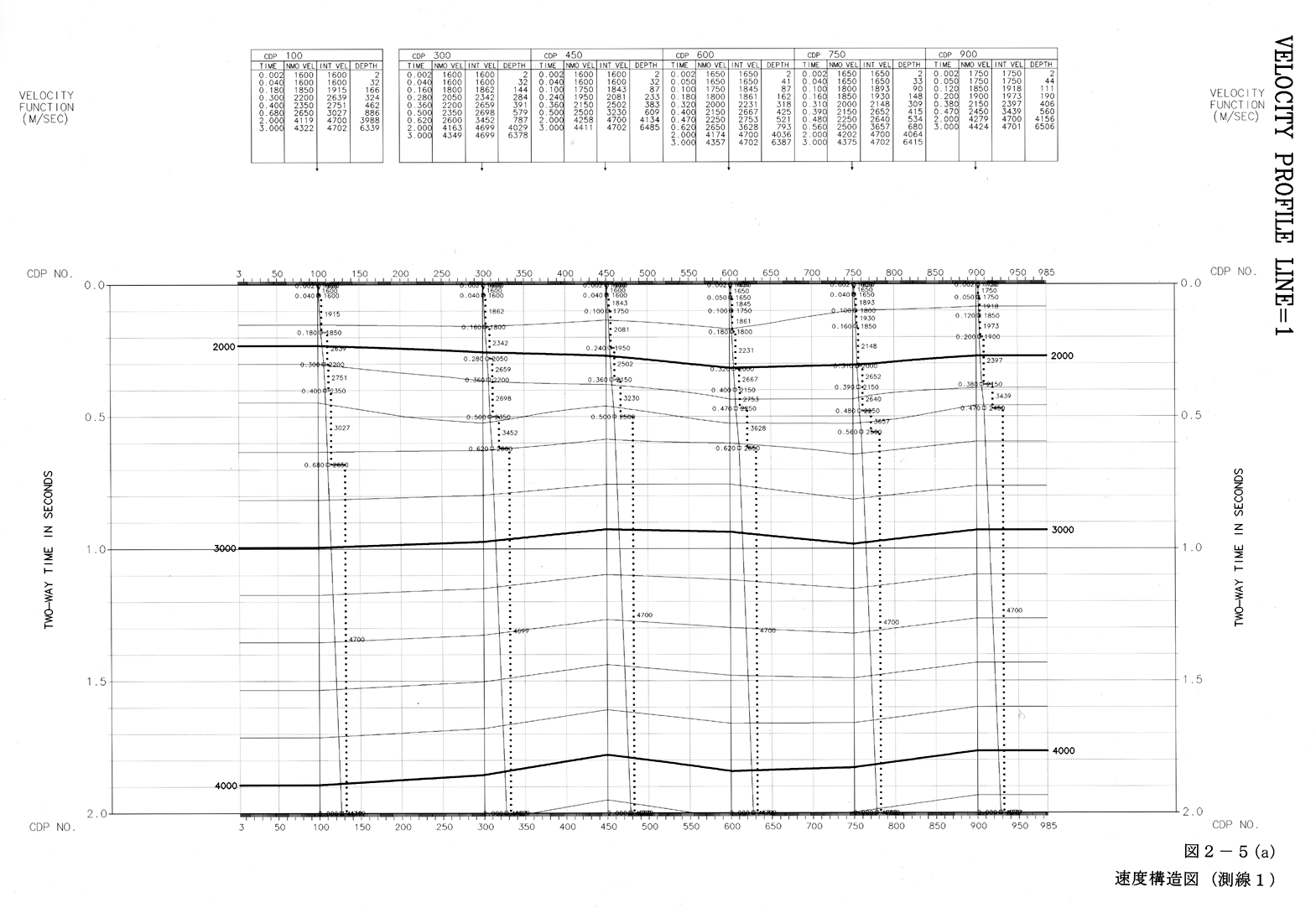

　速度解析の結果求まった速度構造図を図２−５−１、図２−５−２、図２−５−３に示す。ここに示した速度構造図は、実際に用いられた値の一部を抽出したものである。これらの速度は重合処理に最適な補正速度であり、真の速度からは１〜２割程度の誤差を含むものと考えるべきである。また、地層が傾斜していると速く表示される傾向がある。

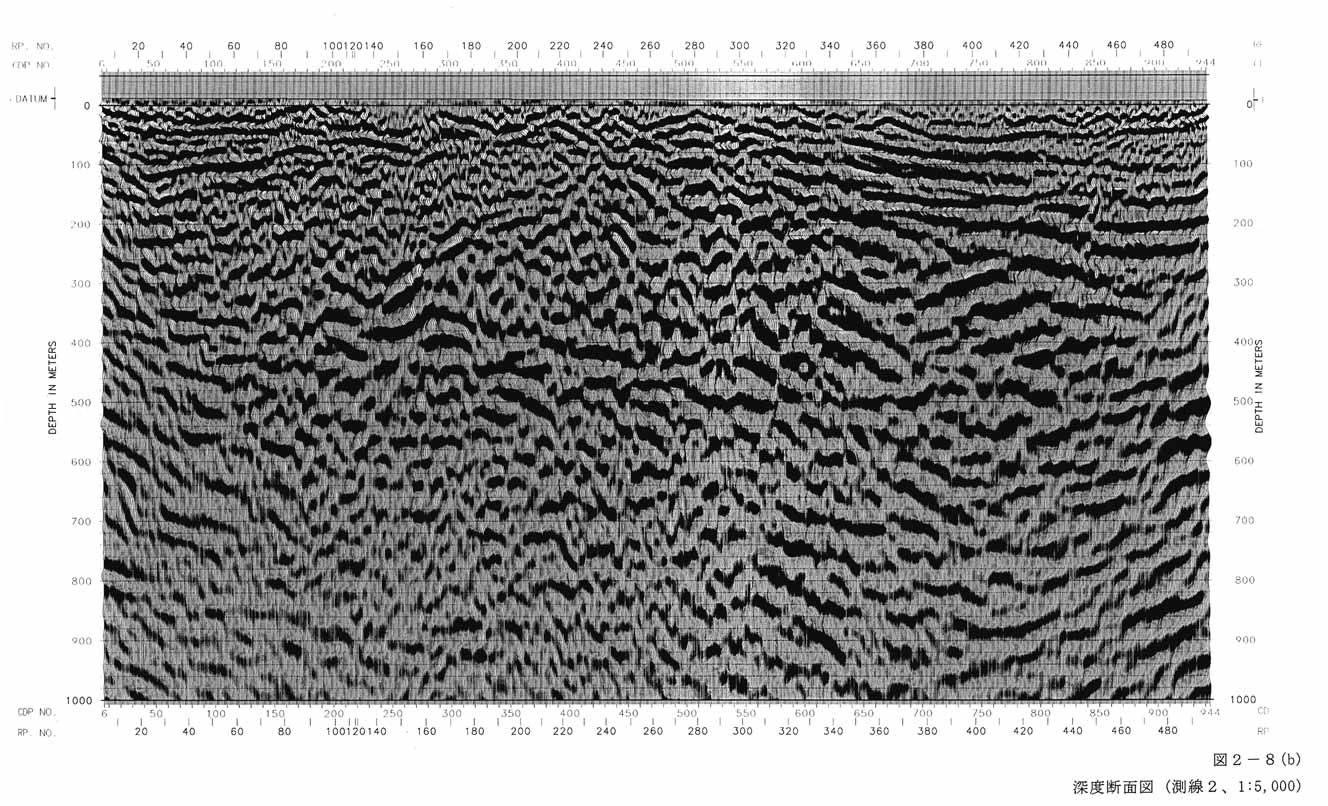

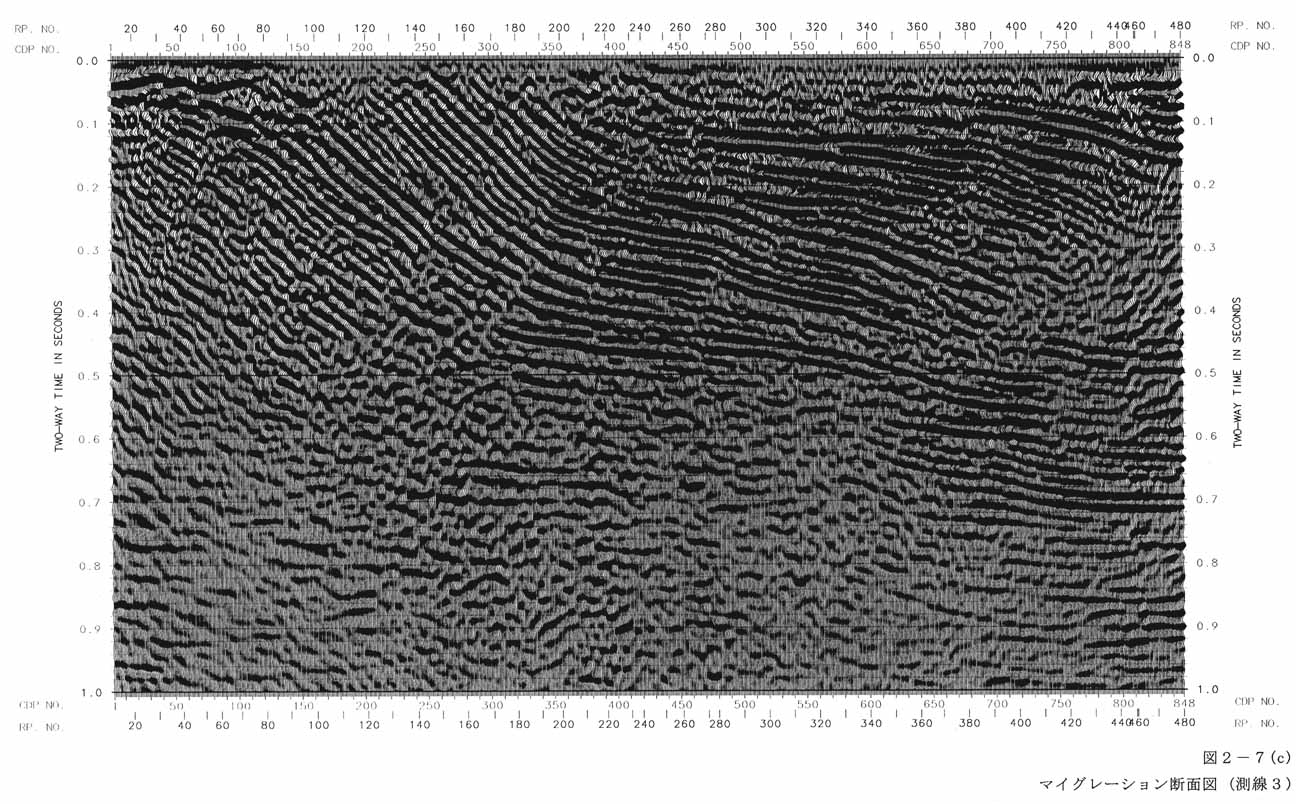

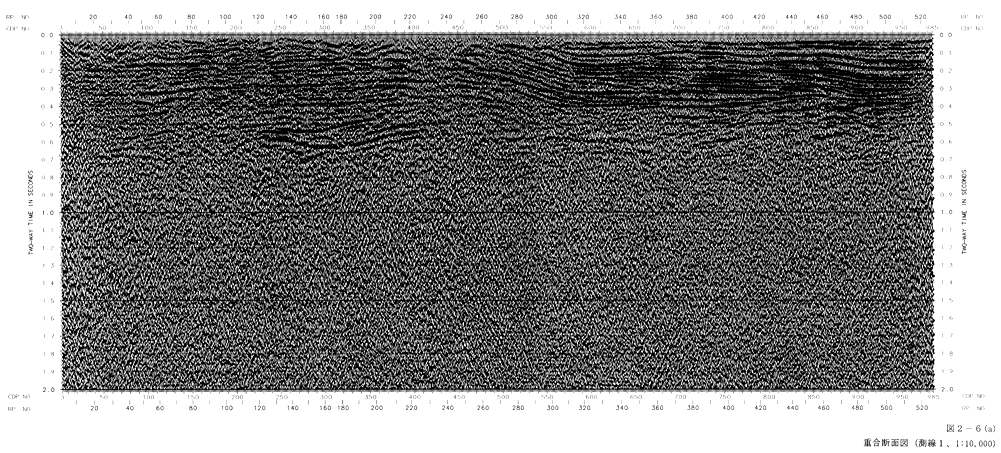

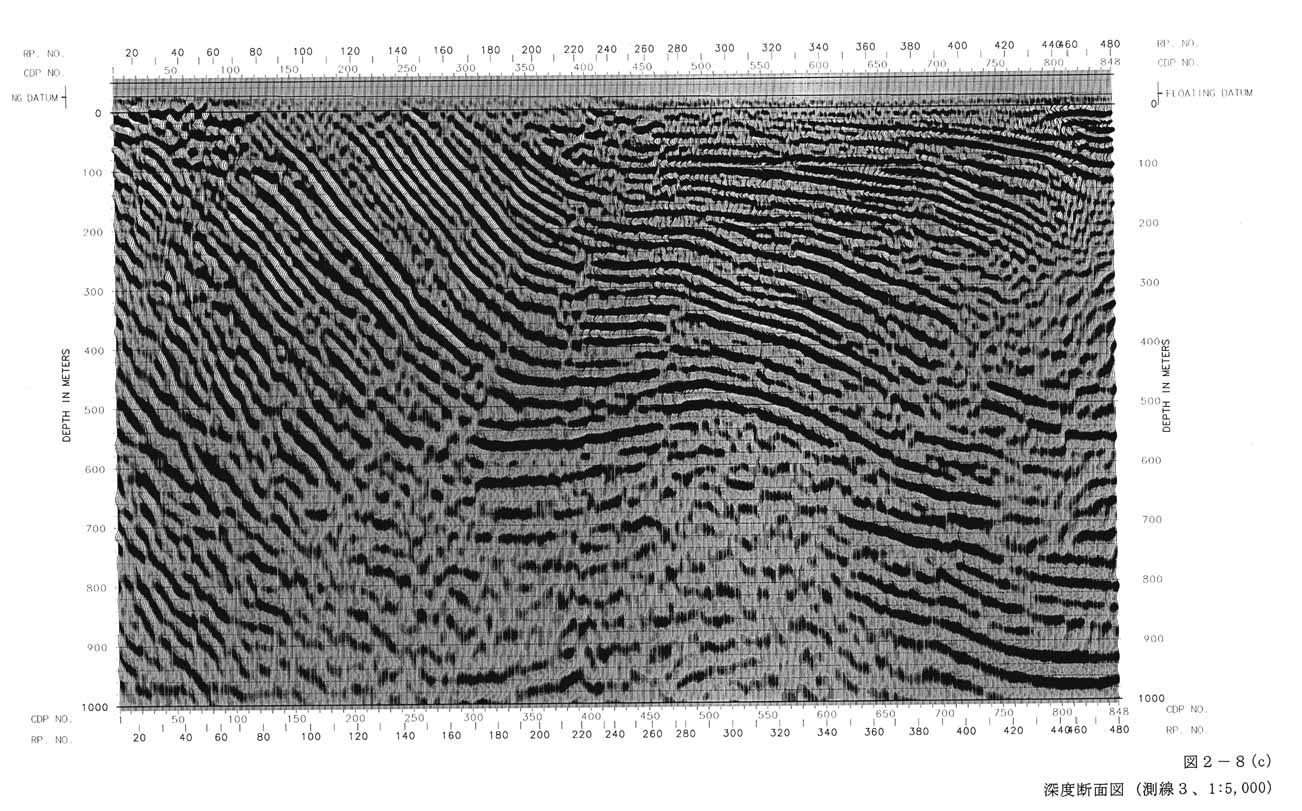

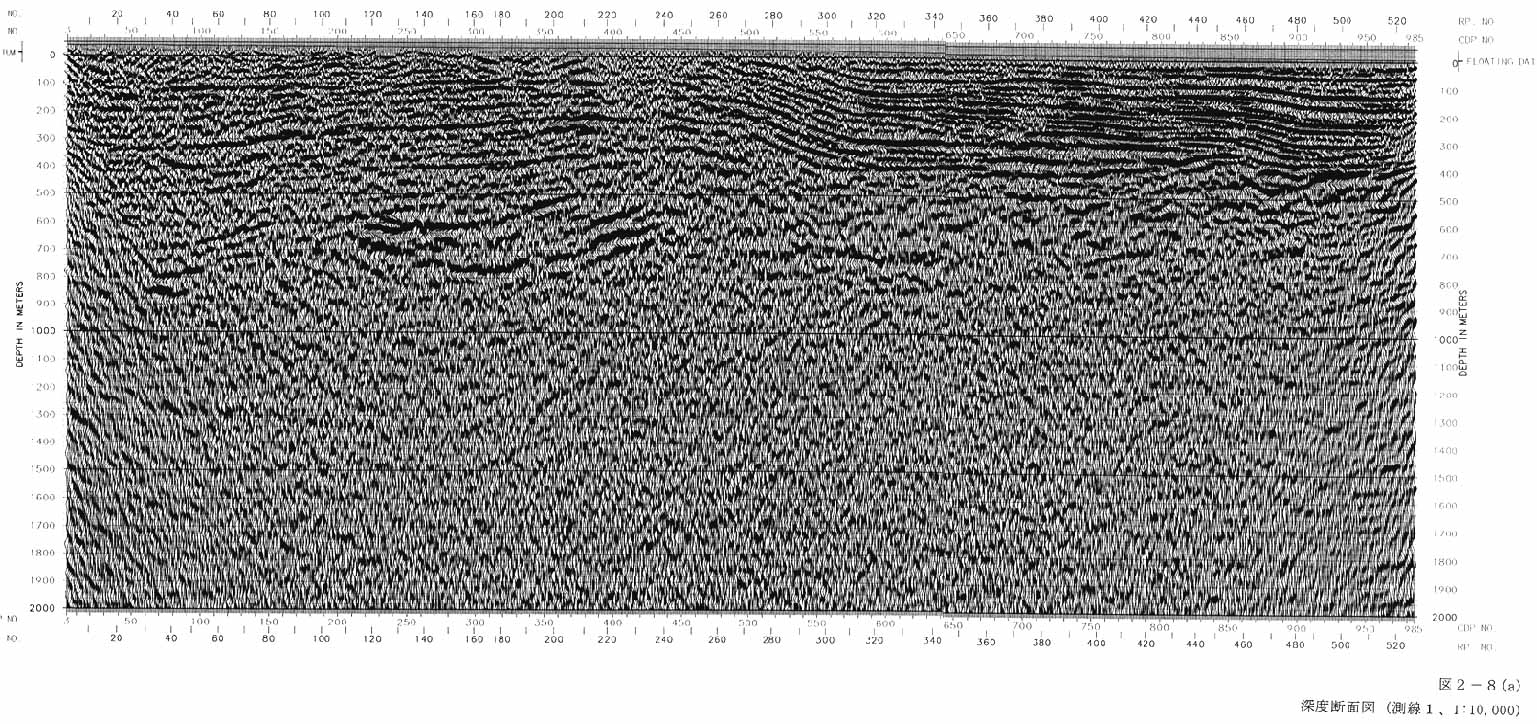

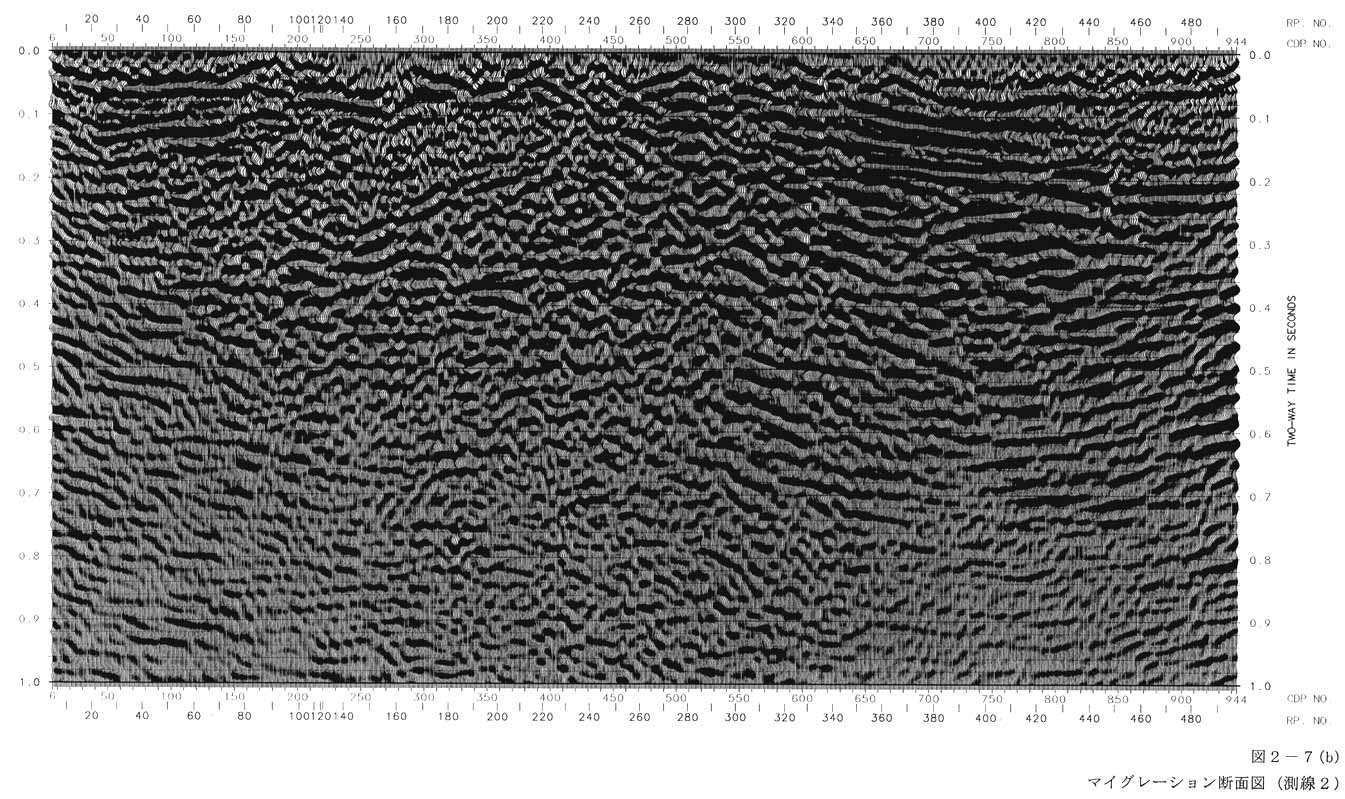

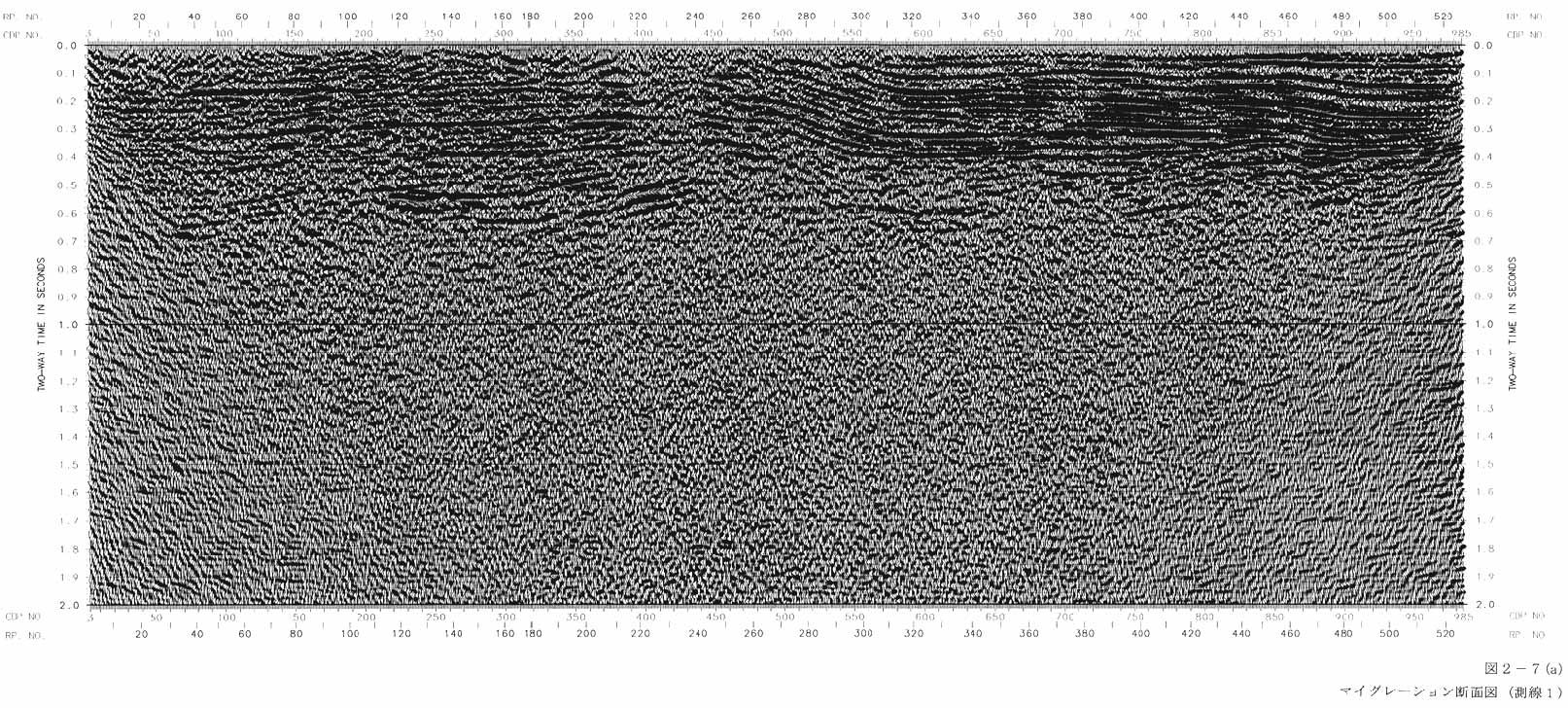

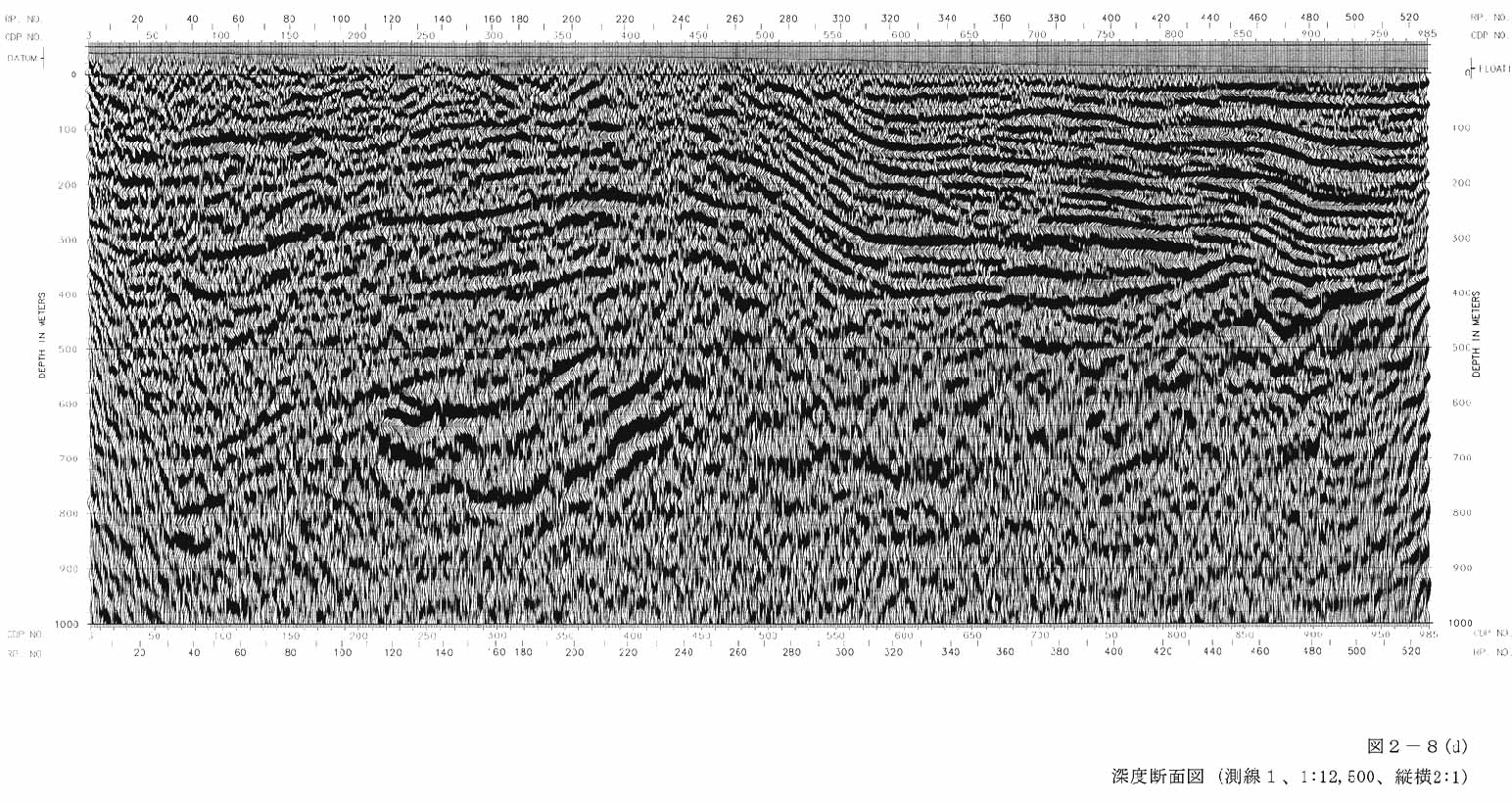

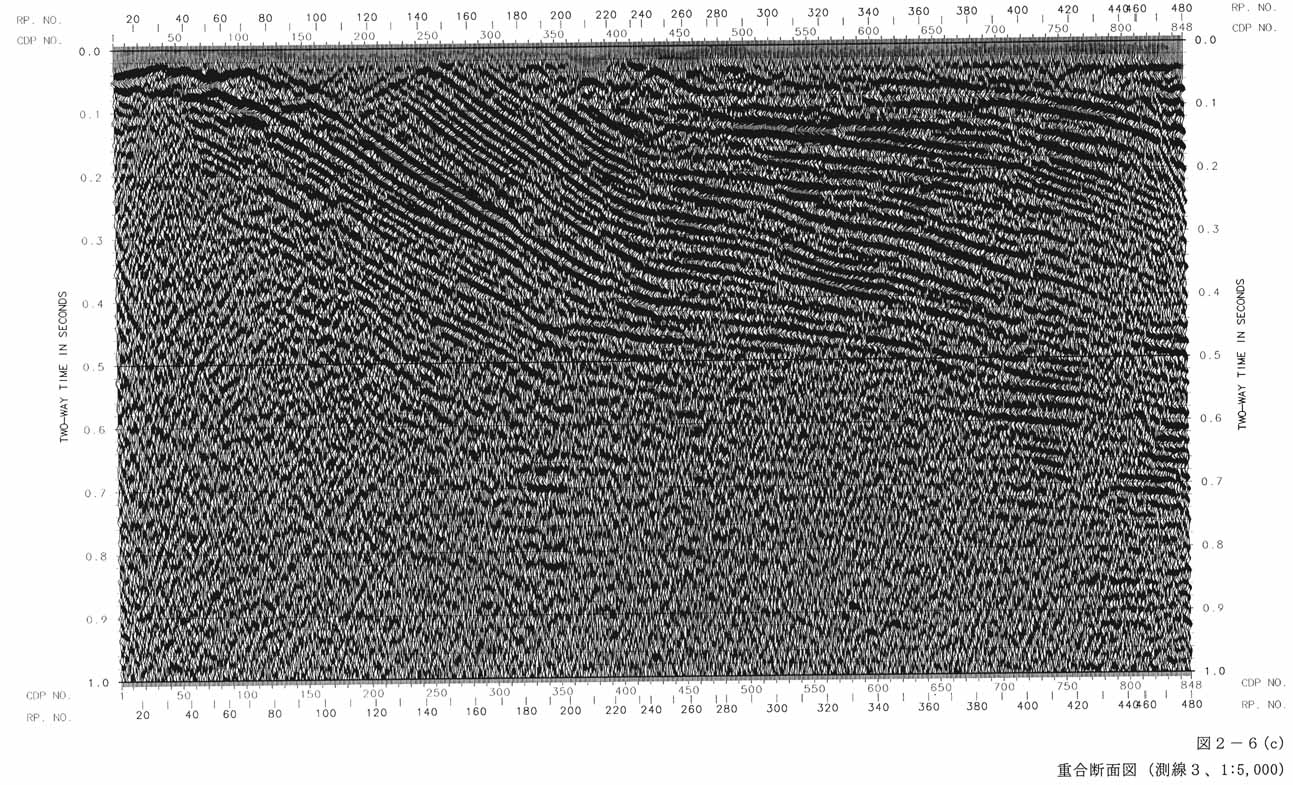

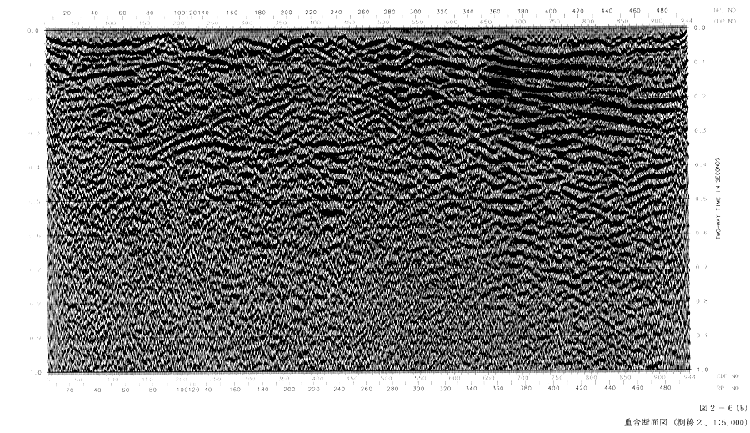

　図２−６−１、図２−６−２、図２−６−３は重合断面図、図２−７−１、図２−７−２、図２−７−３はマイグレーション断面図である。これらの図面は振幅が正の部分を黒の波、負の部分を白の波として示してある。図２−８−１、図２−８−２、図２−８−３の深度断面図は、縦横比が １：１ であるが、測線１についての１０００ｍ以浅の部分の詳細を見るために縦スケールを２倍に拡大したものを図２−８−４に示した。

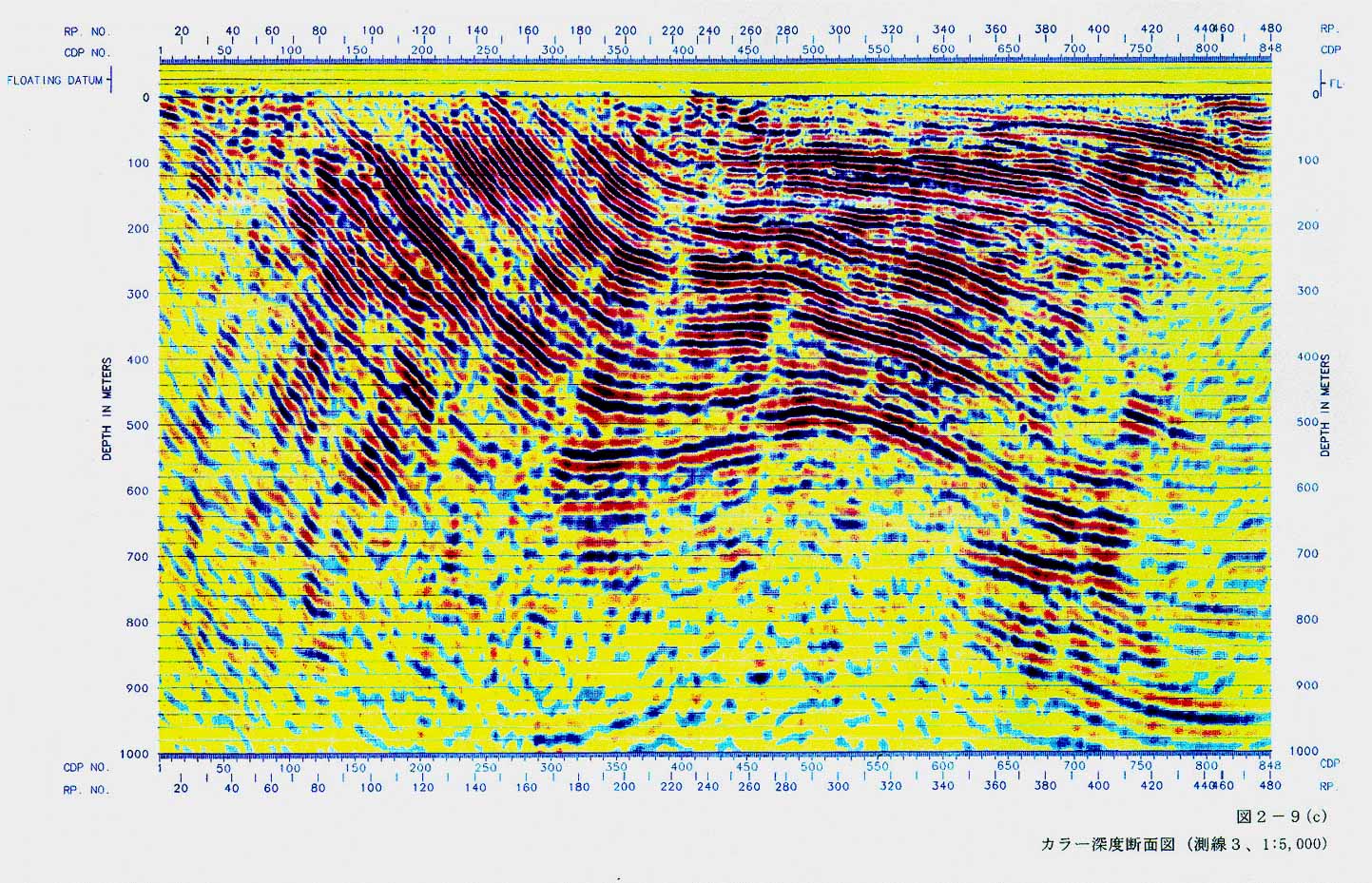

　また図２−９−１、図２−９−２、図２−９−３には、深度断面図をカラー表示したものを示した。データは図２−８−１、図２−８−２、図２−８−３、図２−８−４と同一であるが、振幅が正の部分を赤、負の部分を青として、振幅に応じて色を変化させた。

　図２−９−１、図２−９−２、図２−９−３、図２−１０−１、図２−１０−２の深度断面図は測線毎にかなり反射波のあらわれ方が異なっている。

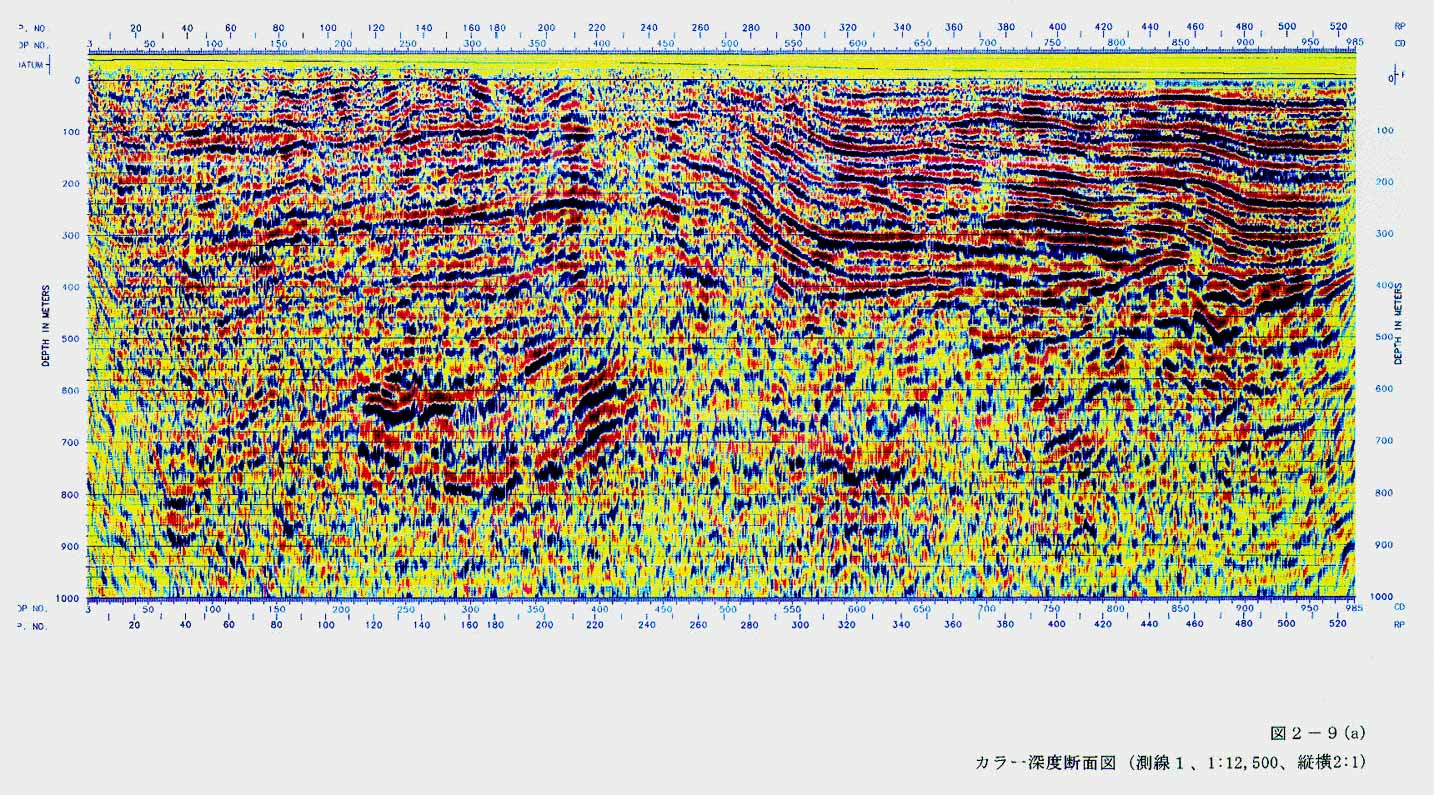

・測線１（図２−９−１、図２−９−４、図２−１０−１）では、深度約６００ｍまでの連続性の良い反射波が認められる。この反射面は ＲＰ．３００ の当たりで大きく撓曲し、ＲＰ．２２０ 付近で振幅が弱くなり、不連続になっている。

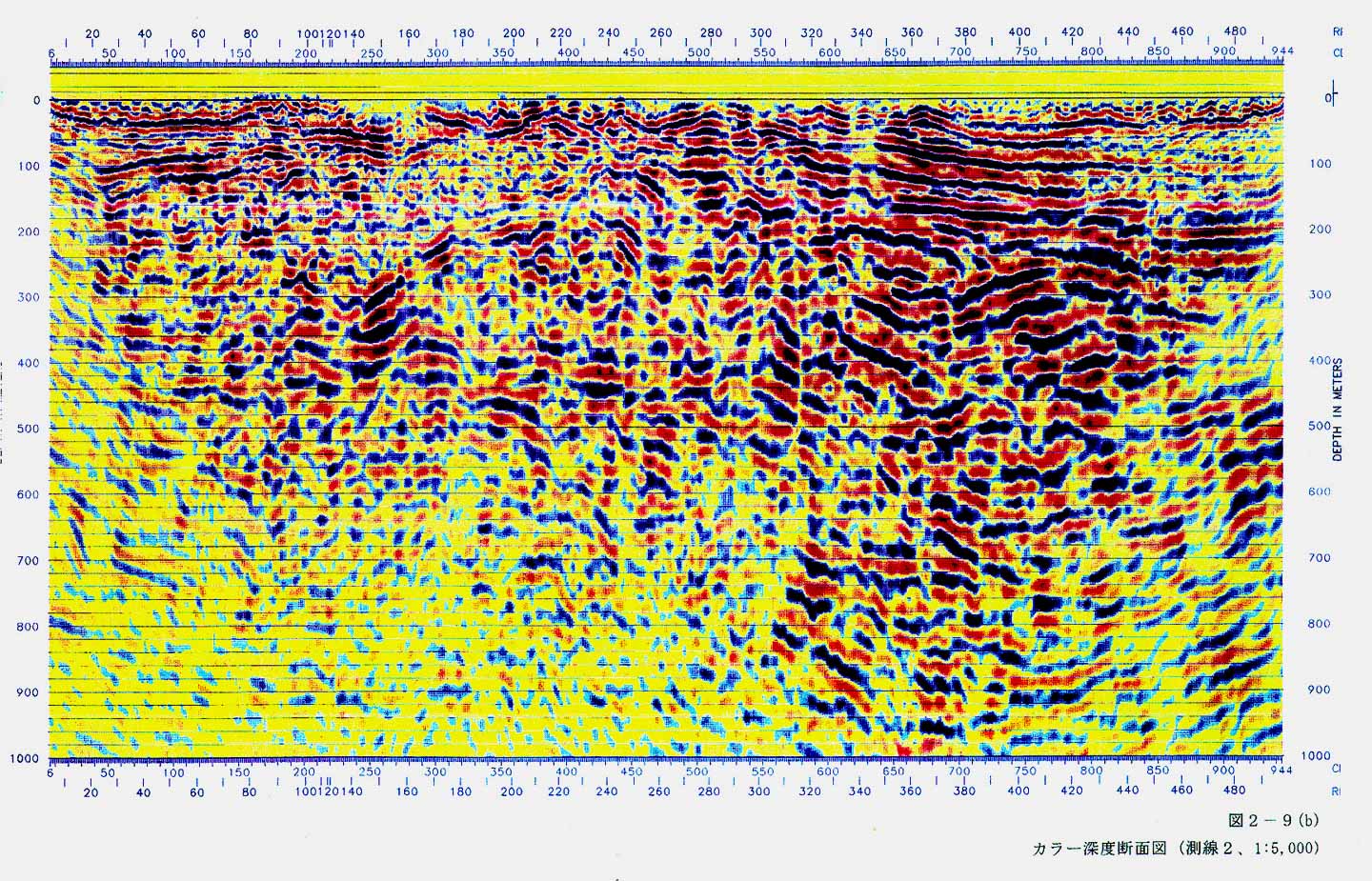

・測線２（図２−９−２、図２−１０−２）は両端では比較的反射波の連続性が良いものの、中央部分で連続性が悪くなっている。

・測線３（図２−９−３、図２−１０−３）は西上がりの連続性の良い反射波が多数見られる。西上がりの傾斜は、測線西部で急角度になっている。

　これらの細部についての評価は ２．３ でおこなう。
