2−1−1 写真判読方法

空中写真を実体視して断層変位地形を主とした地形判読を行う。

調査地では平成7年度に全域の空中写真判読が行われており、1:25,000縮尺の地形判読図が作成されている。今年度の地形判読も基本的に既存の地形区分を踏襲したが、今年度は既存の各種調査結果を踏まえて、ほぼ全域にわたって断層変位地形や地形区分を見直し、詳細判読図を作成した。判読図の作成対象は以下の4地区(約4km2)である。

・ 青川上地区

・ 宇賀川地区

・ 田光地区

・ 杉谷地区

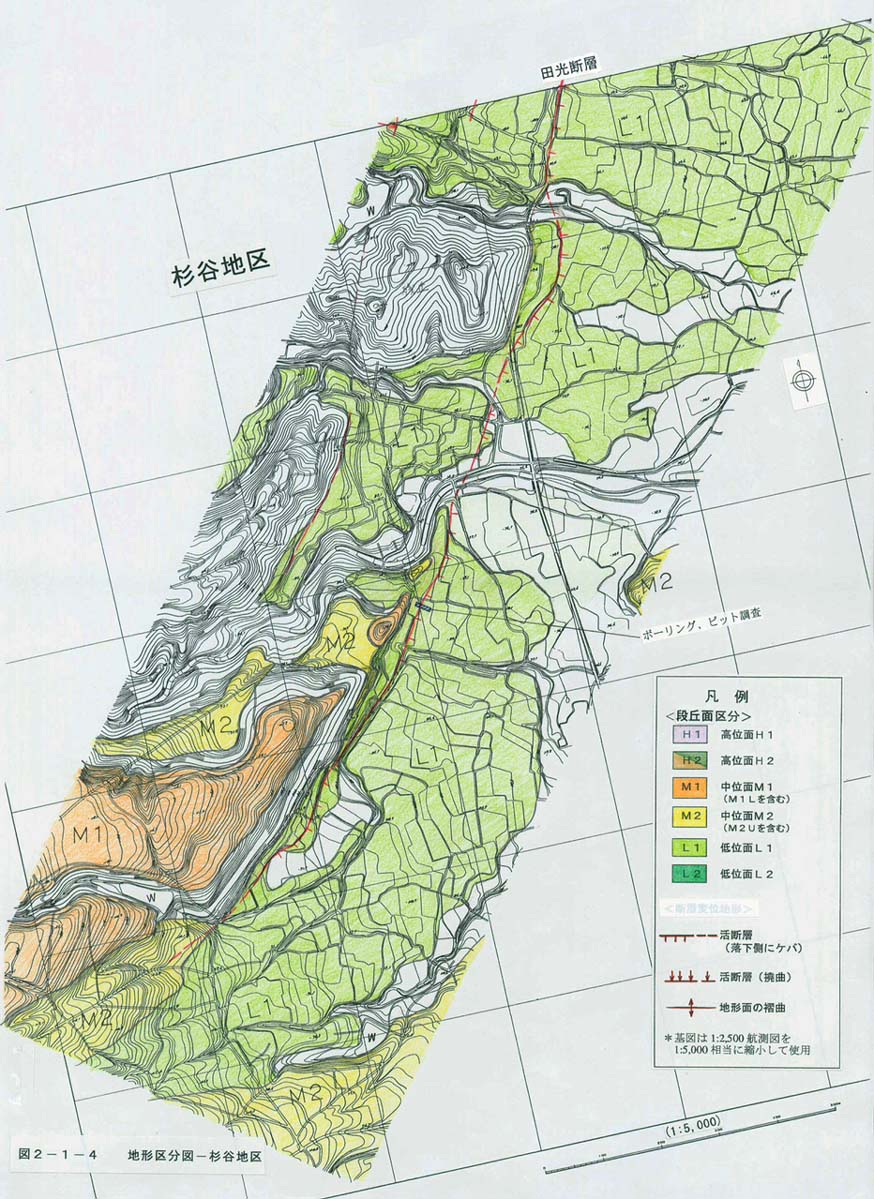

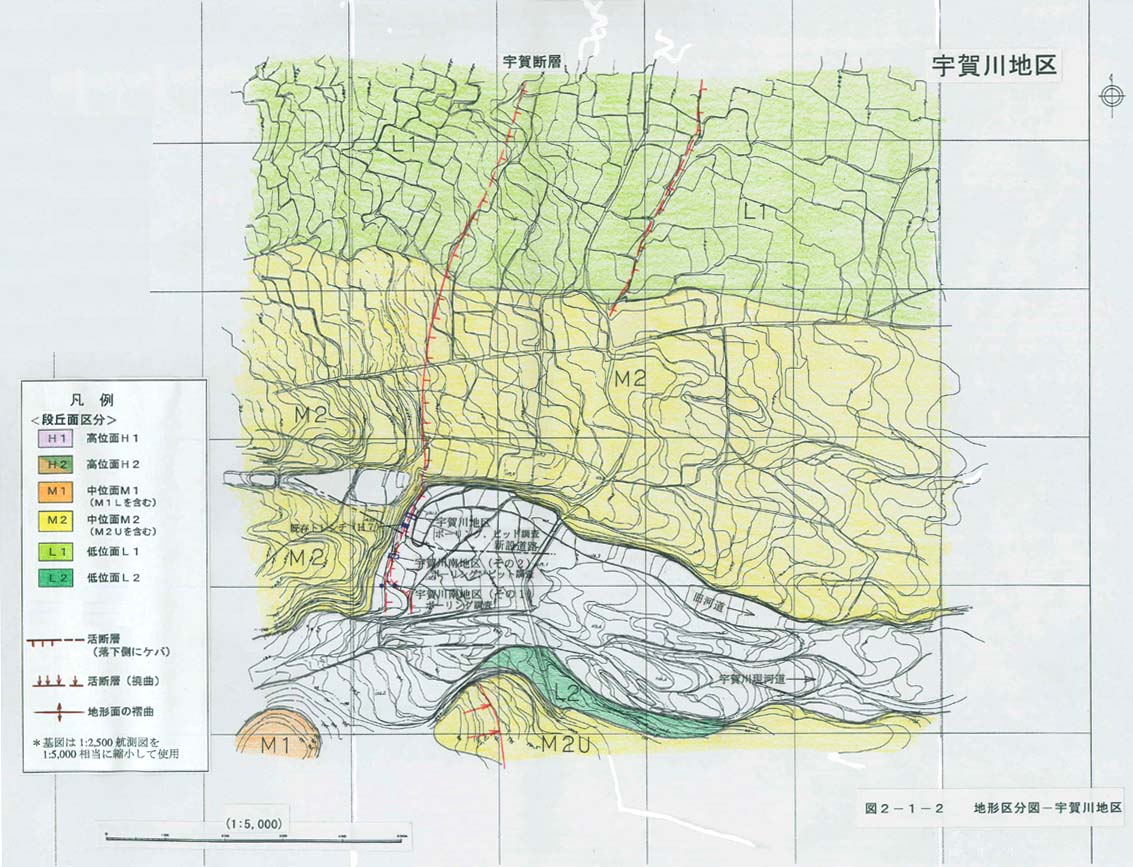

使用した空中写真は、表2−1−1のとおりで、縮尺は約1:10,000である。判読結果は地形区分図(図2−1−1図2−1−2図2−1−3図2−1−4)にまとめた。

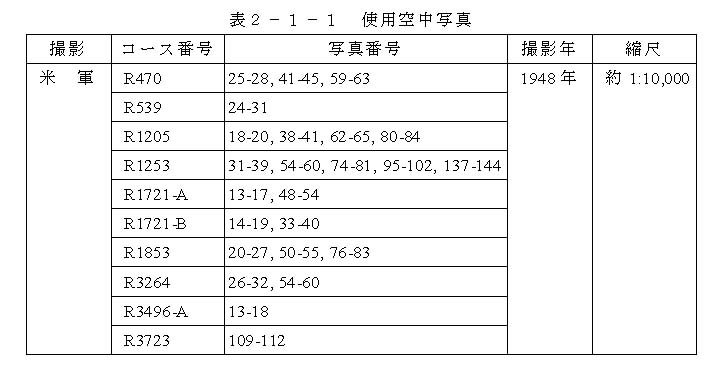

表2−1−1 使用空中写真

判読に際して、地形面と変位地形は以下のように区分した。

@ 地形面区分

地形判読の結果、断層変位地形の変位基準面となる地形面を以下のように区分した。

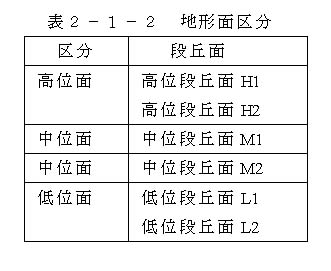

表2−1−2 地形面区分

A 変位地形区分

断層変位地形を以下のように区分した。

・ 活断層 ・・・・・・・・・・・落下側にケバを付けた

・ 活断層(撓曲)

・ 地形面の褶曲
