�@　基準点の選定

一般に、航空写真測量では、位置や高さの基準として、三角点や水準点を使用し、撮影前に対空標識の設置を行う。しかし、本作業で使用した写真は１９６１年、６３年の撮影で、このような準備作業を行っていない。そこで、既測の地形図（各市町村の１／２，５００都市計画図）を用い、空中写真と照らし合わせて位置が明瞭に判読できる場所（道路の交差点、家屋の角、三角点、または地形図の端点等）を選定し、基準点として用いた。

�A　空中三角測量

１つの写真のモデル（実体視できる一対の写真）につき、次のように６点のパスポイントを選定し、基準点を用いて空中三角測量を行った。

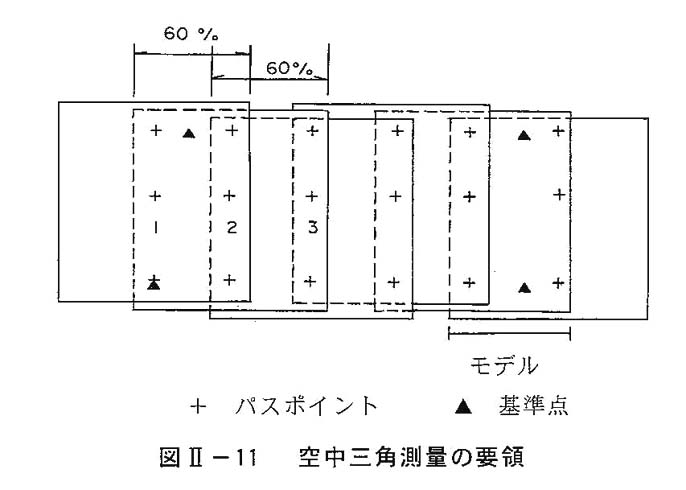

図２−１１　 空中三角測量の要領

�B　断面図の作成

定められた測線に沿って、ポイントごとの標高を解析図化機で読みとり、断面図を作成する。なお、本調査では、次のような仕様で作業を実施した。

・　使用機器：プラニコンプ　Ｃ−１００

・　ポイント間隔：１０ｍピッチ／任意（明瞭な地形変化が見られた場合は、変換点の両側を測定）

・　測量精度：公共測量作成規定に基づく（次の�C参照）

�C　測量精度

ａ　標定に使用した既存地形図（１／２，５００都市計画図）の精度に起因するもの

・　標高点精度 ±Δｈ／３　以内（Δｈ：地形図の主曲線間隔２ｍ）

＝±０．６７ｍ

ｂ　解析図化機の標定に起因するもの

±０．５ｍ以内

ｃ　計測較差

±０．４ｍ以内

・　絶対位置誤差＝ａ＋ｂ＋ｃ＝１．５７ｍ（鉛直方向）

・　相対的位置誤差

ｃのみ（計測線内の相対的な標高誤差は０．４ｍまで許容される）

＊実際には、０．２ｍ程度以内

�D　使用写真

測量箇所は断層変位地形が比較的明瞭な箇所とした。使用した空中写真は地形判読に用いたものと同じ、以下に示す写真の密着ポジ（縮尺約１万２千分の１）である。

・　国土地理院　 ＫＫ　６１−７（１９６１年）

・　国土地理院　　ＫＫ　６３−１（１９６３年）
