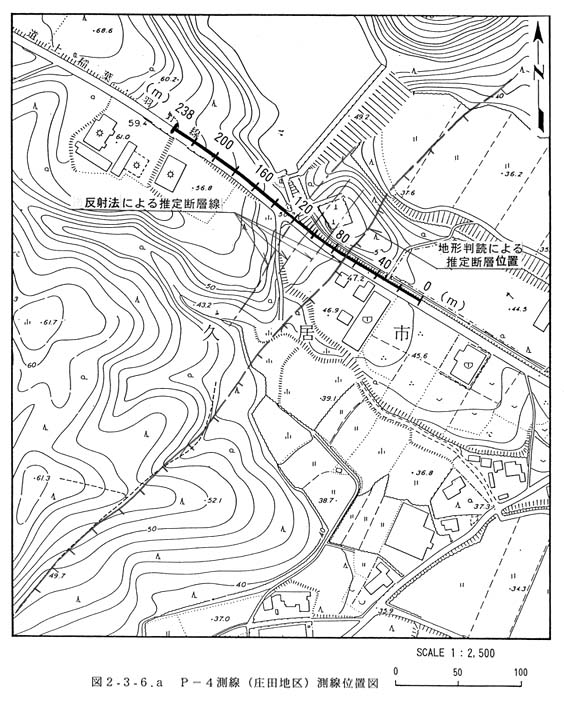

・　図２−３−６−１　Ｐ−４測線（庄田地区）測線位置図

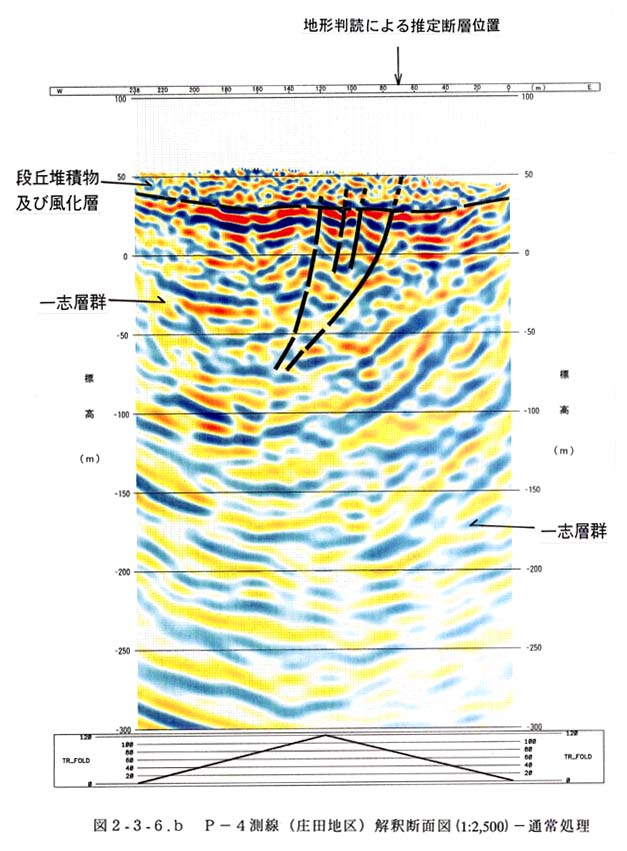

・　図２−３−６−２　Ｐ−４測線（庄田地区）解釈断面図（１：２，５００）−通常処理

表層はやや薄い段丘礫層と風化層がほぼ同じ層厚で分布する。踏査結果から、段丘礫層は層厚数ｍと見られる。下位の一志層群相当層は、表層近くに水平に近い反射面が明瞭に認められるが、深部は全体に反射強度が弱く、不明瞭となる（一志層群が全体に固結しているため、各単層ごとの弾性的なコントラストが小さいためと考えられる）。距離７０、９０、１０５、１２０ｍ付近に反射面の不連続が認められ、これらを小断層と推定した。特に、距離７０ｍの断層線は、地形的に推定される断層線の位置と一致する。

図２−３−３−１　Ｐ−１測線（白木地区）測線位置図

図２−３−３−２　Ｐ−１測線（白木地区）解釈断面図（１：２，５００）−通常処理

図２−３−３−３　Ｐ−１測線（白木地区）ﾏｲｸﾞﾚｰｼｮﾝ深度断面（１：２，５００）

（参考図）　　　　　−重合後　Ｌｏｗ−Ｃｕｔ ８０−１００Ｈｚ−

図２−３−４−１　Ｐ−２及びＳ−１測線（椋本地区）測線位置図

図２−３−４−２　Ｐ−２測線（椋本地区）解釈断面図（１：５，０００）−通常処理

図２−３−４−３　Ｐ−２測線（椋本地区）解釈断面図（１：５，０００） −重合前　Ｌｏｗ−Ｃｕｔ ６０−８０Ｈｚ−

図２−３−４−４　Ｓ−１測線（椋本地区）解釈断面図（１：１，２５０）−通常処理

図２−３−４−５　Ｐ−２測線（椋本地区）ﾏｲｸﾞﾚｰｼｮﾝ深度断面図（１：５，０００）

（参考図） 　　　−重合後　Ｌｏｗ−Ｃｕｔ ３０−５０Ｈｚ−

図２−３−５−１　Ｐ−３測線（片田地区）測線位置図

図２−３−５−２　Ｐ−３測線（片田地区）解釈断面図（１：５，０００）−通常処理

図２−３−６−１　Ｐ−４測線（庄田地区）測線位置図

図２−３−６−２　Ｐ−４測線（庄田地区）解釈断面図（１：２，５００）−通常処理
