2−5−3 調査結果(展開図)

各地点の調査結果を次に示す。

(1) 青川上地点

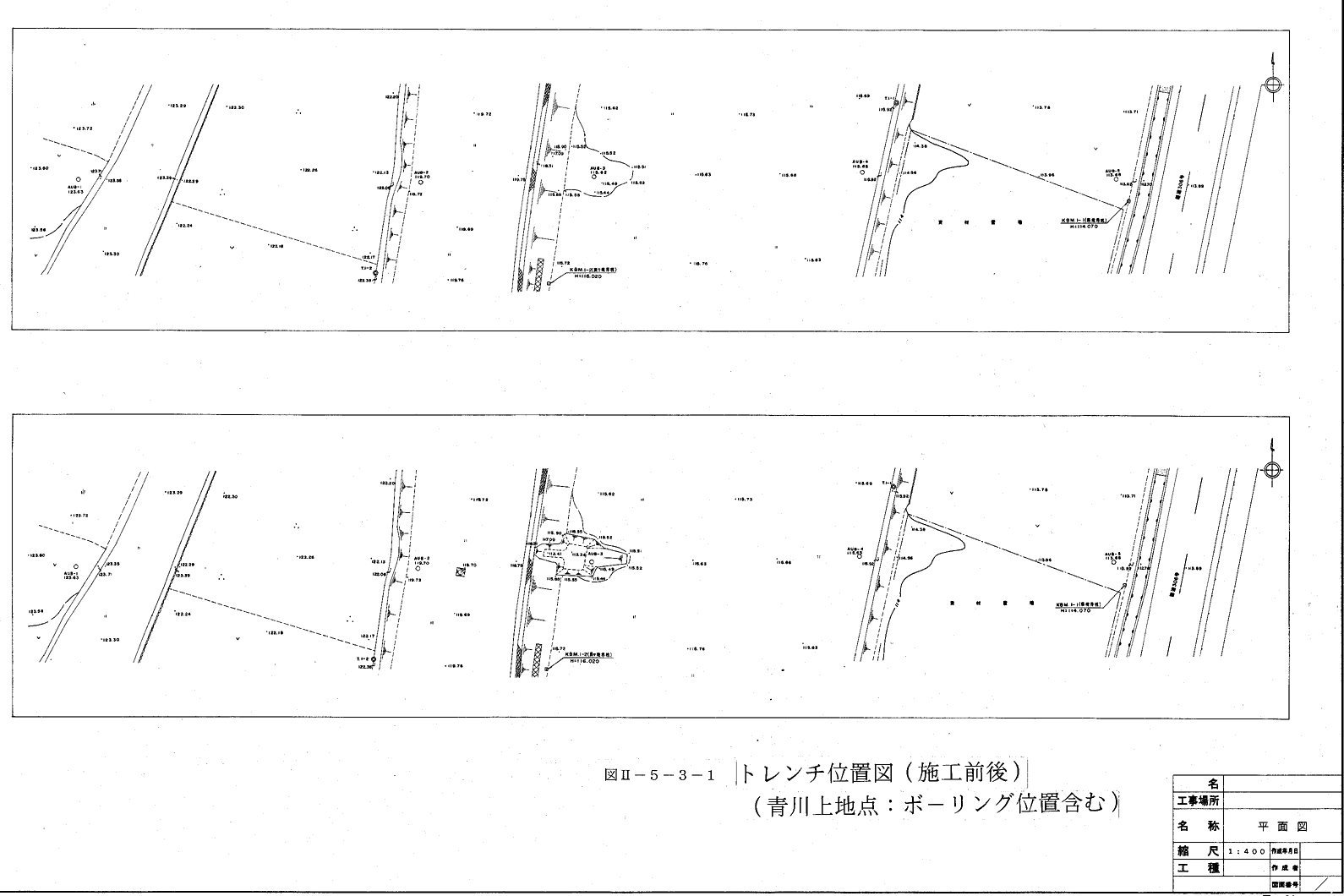

付図に、展開したスケッチ図を添付した。トレンチ周辺の掘削前後の位置図を図2−5−3−1に示した。またトレンチの壁面写真を図2−5−3−2−1図2−5−3−2−3に示した。

図2−5−3−2−1 青川上地点Bトレンチ掘削面(N面)全景

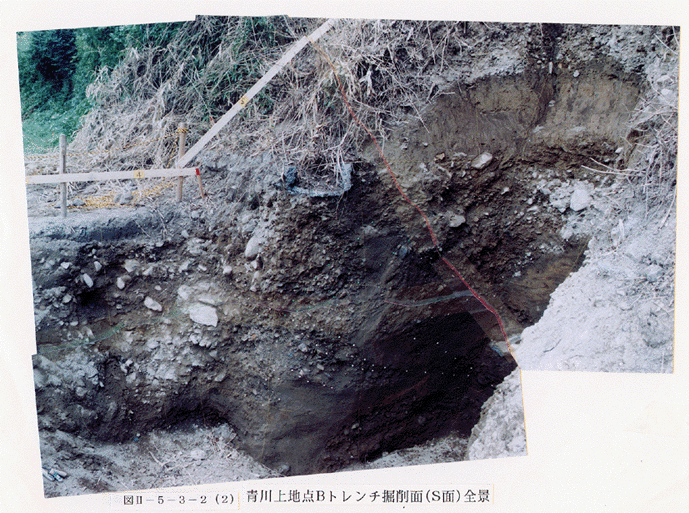

図2−5−3−2−2 青川上地点Bトレンチ掘削面(S面)全景

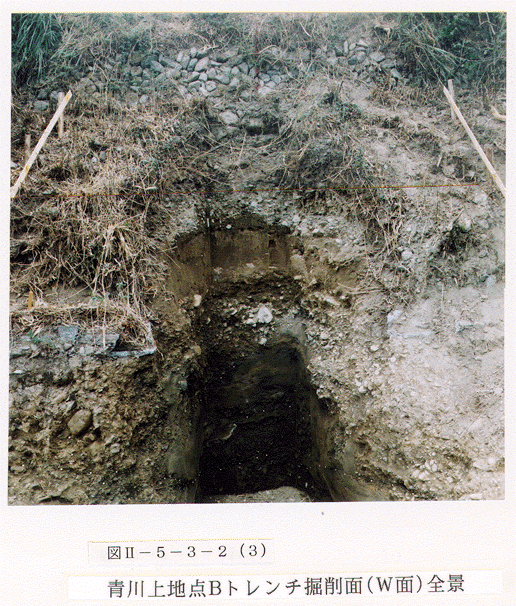

図2−5−3−2−3 青川上地点Bトレンチ掘削面(W面)全景

(2) 青川中地点

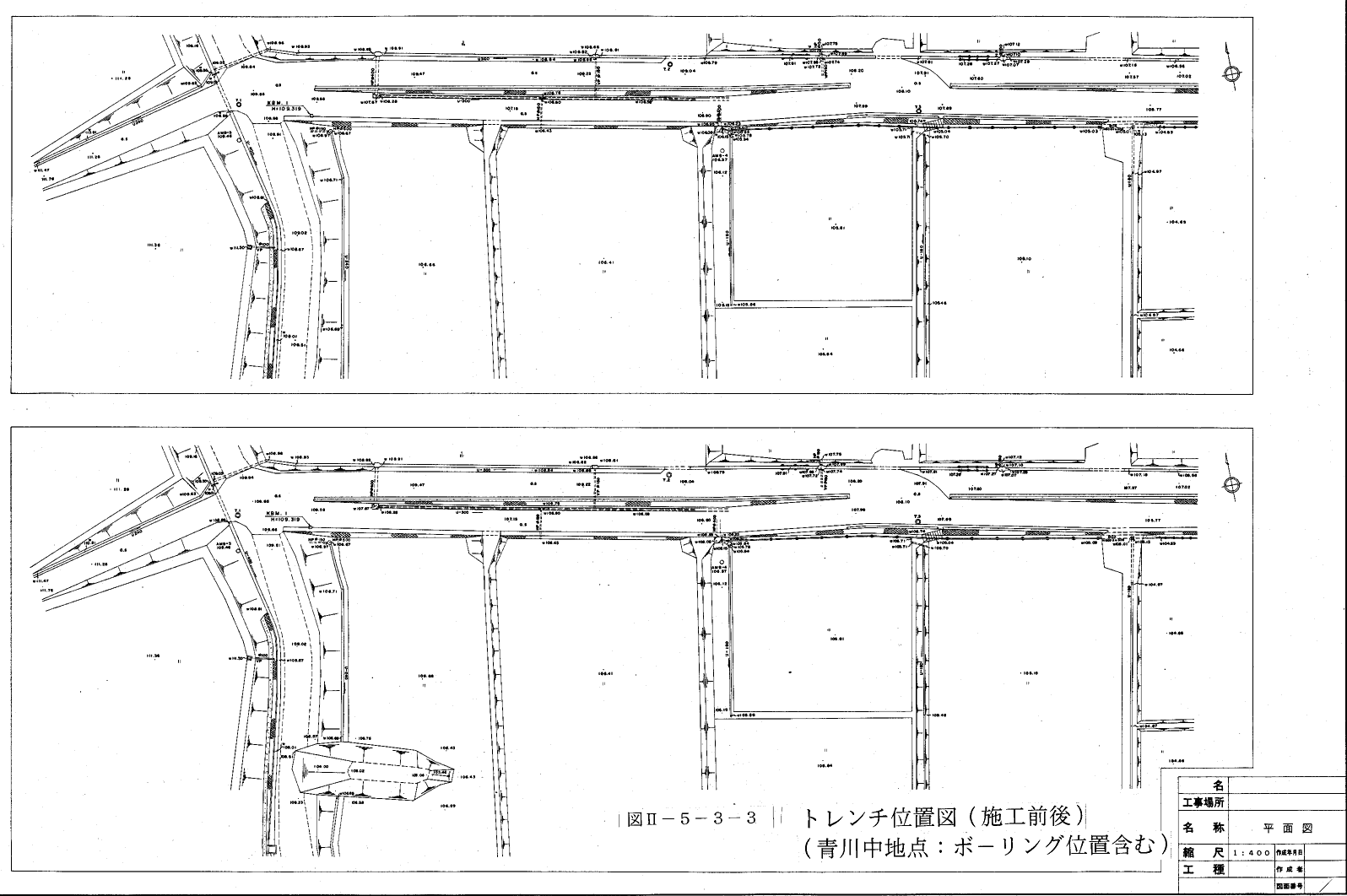

付図に、展開したスケッチ図を添付した。トレンチ周辺の掘削前後の位置図を図2−5−3−3に示した。またトレンチの壁面写真を図2−5−3−4−1図2−5−3−4−5に示した。

図2−5−3−4−1 青川中地点トレンチ掘削面(N面)全景

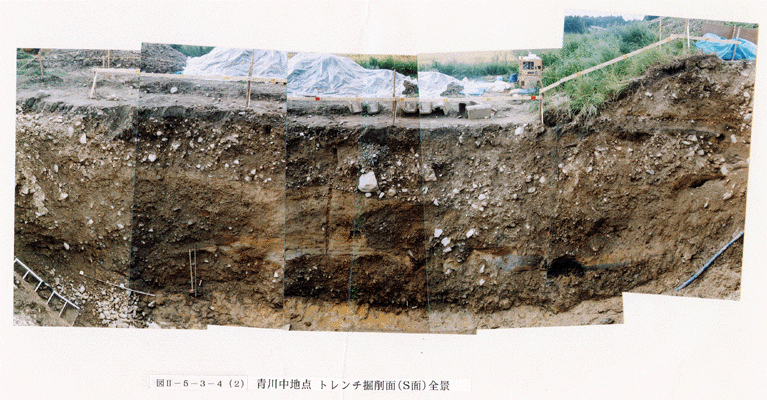

図2−5−3−4−2 青川中地点トレンチ掘削面(S面)全景

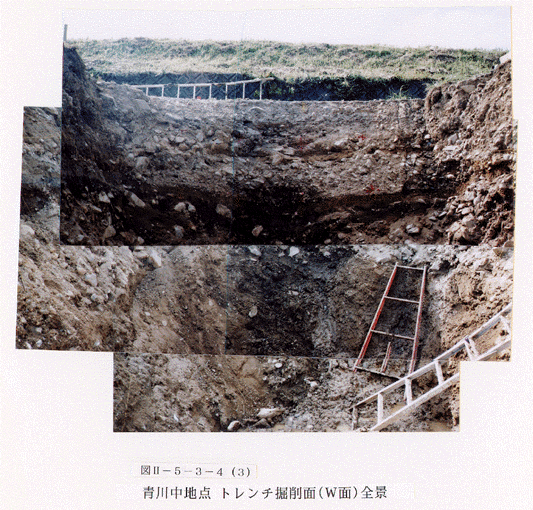

図2−5−3−4−3 青川中地点トレンチ掘削面(W面)全景

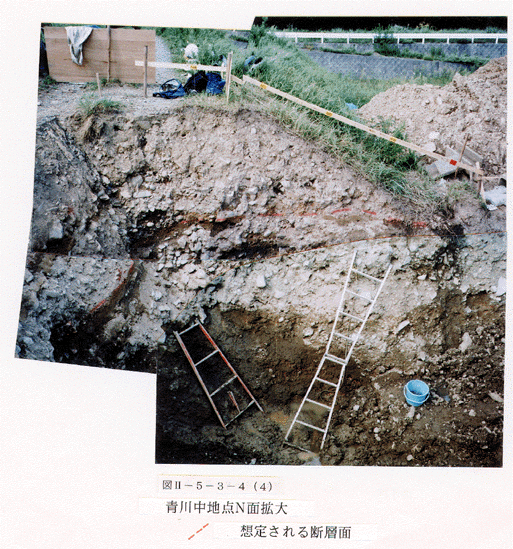

図2−5−3−4−4 青川中地点N面拡大想定される断層面

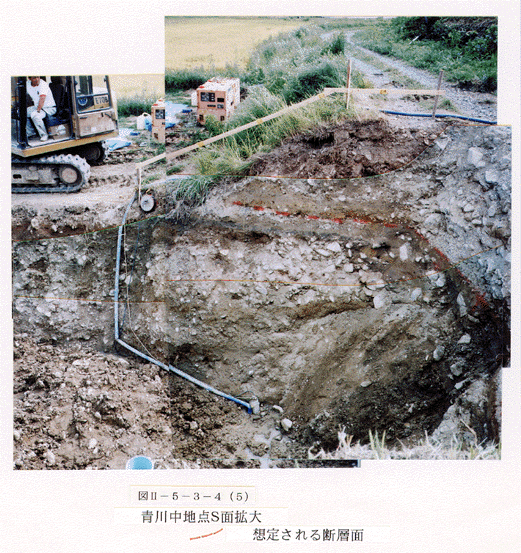

図2−5−3−4−5 青川中地点S面拡大想定される断層面

(3) 青川下地点

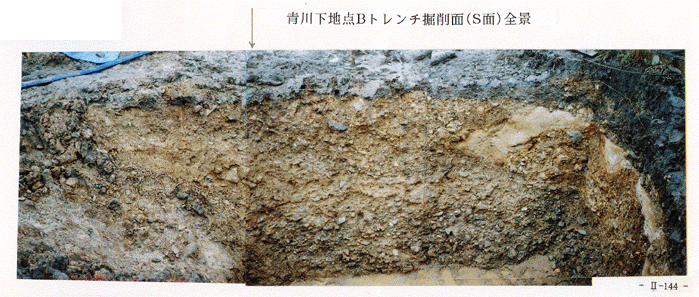

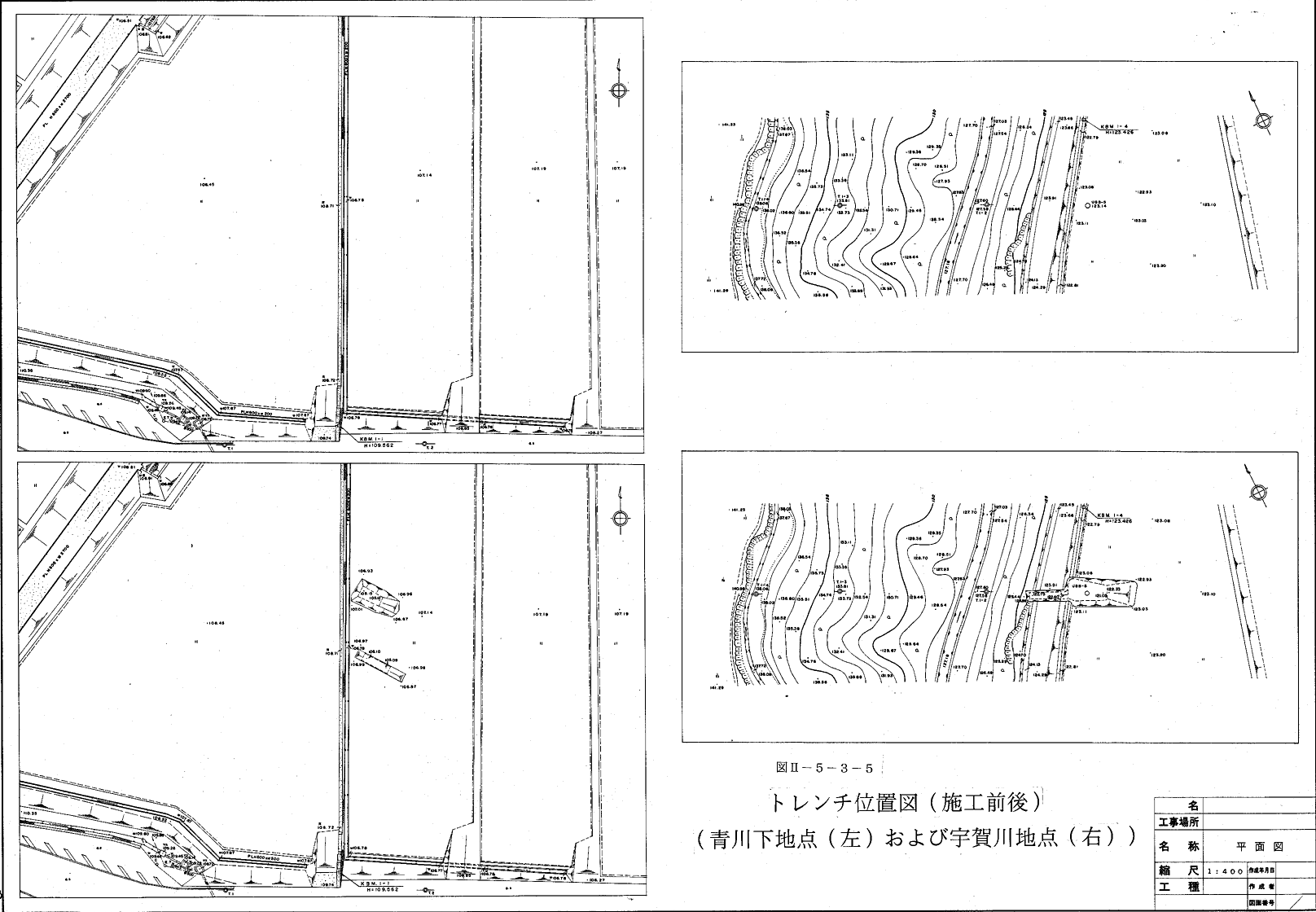

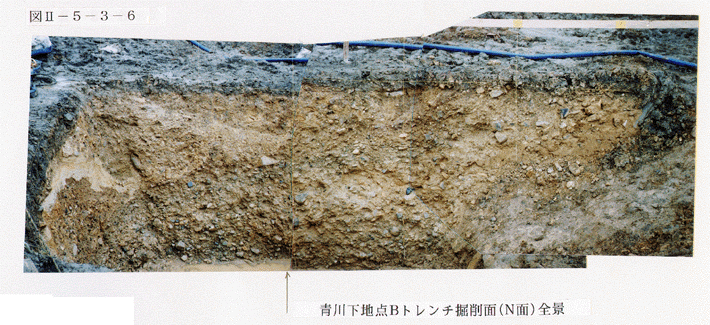

付図に、展開したスケッチ図を添付した。トレンチ周辺の掘削前後の位置図を図2−5−3−5に示した。またトレンチの壁面写真を図2−5−3−6−1図2−5−3−6−2図2−5−3−6−3に示した。

(4) 宇賀川地点

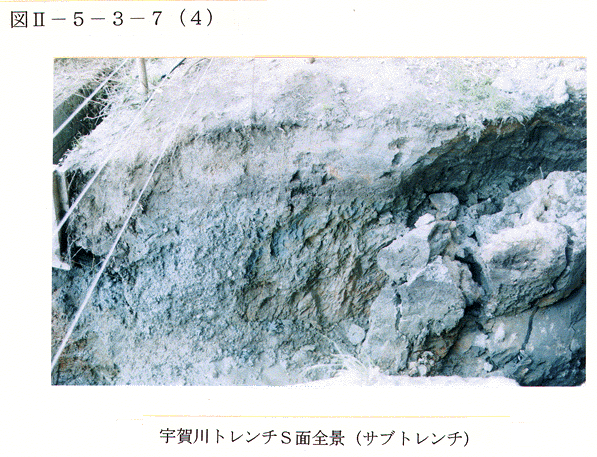

付図に、展開したスケッチ図を添付した。トレンチ周辺の掘削前後の位置図を図2−5−3−5に示した。またトレンチの壁面写真を図2−5−3−7−1図2−5−3−7−3図2−5−3−7−4図2−5−3−7−5に示した。

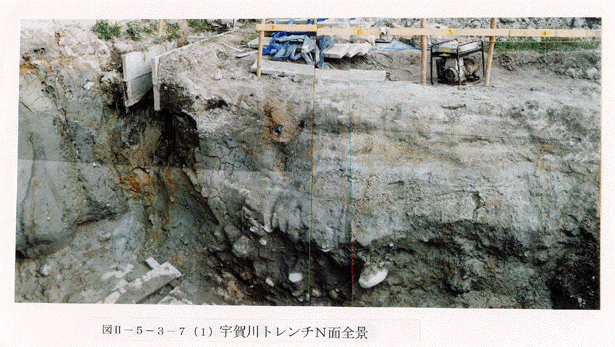

図2−5−3−7−1 宇賀川トレンチN面全景

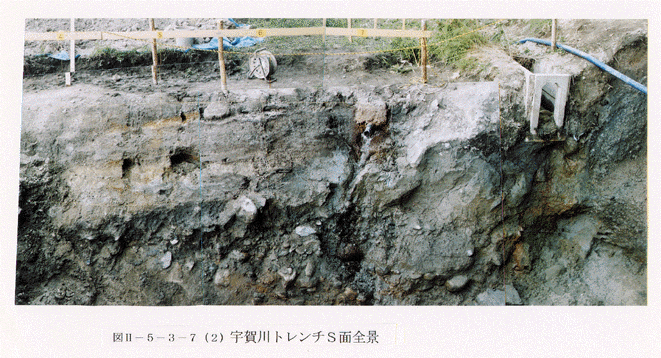

図2−5−3−7−2 宇賀川トレンチS面全景

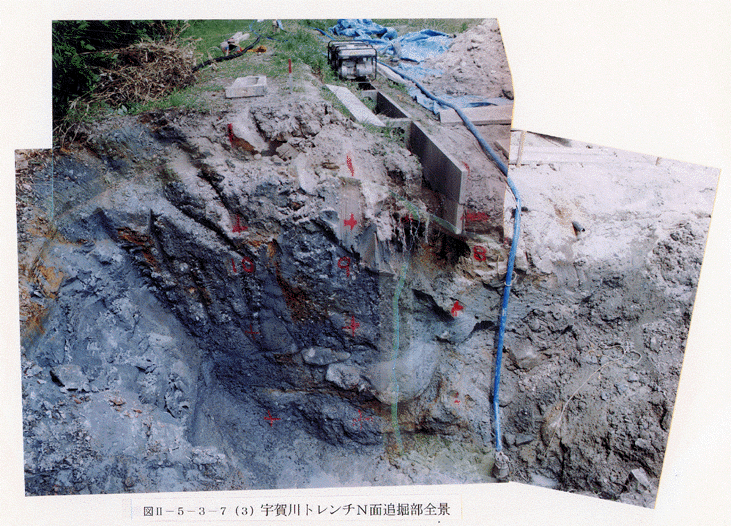

図2−5−3−7−3 宇賀川トレンチN面追掘部全景

(5) 藤原地点

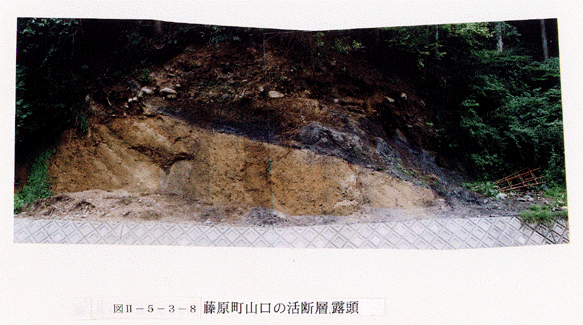

付図に露頭のスケッチ図を添付した。壁面の面積は、60m2以上である。また露頭の壁面写真を図2−5−3−8に示した。
