2−4−3 調査結果(柱状図)

(1) コアの採取率

本調査におけるコア採取率は、概ね100%であったが、一部脱落箇所もあった。

(2) 観察結果

観察結果は、巻末資料の1/10地質柱状図及び1/100地質柱状図に示した。

(3) コア写真

コア写真は、巻末資料に添付した。コア写真撮影については、以下の点を留意事項として実施した。

・採取したコアは、深度がずれたり壊れたりしないように、半割の塩ビ管に収納した。また、堆積構造等がわかるように半割にカットした。

・ボーリングコアの撮影は、一箱(5m)ごとに撮影する。また、色調の再現性を確保するために、各箱の撮影時に、カラーチャートも写るようにした。

・コア撮影時においては、試料本来の色調を呈するようにするために、撮影前にコアを散水器によって湿らせた。

(4) ボーリング地点の標高(水準測量)

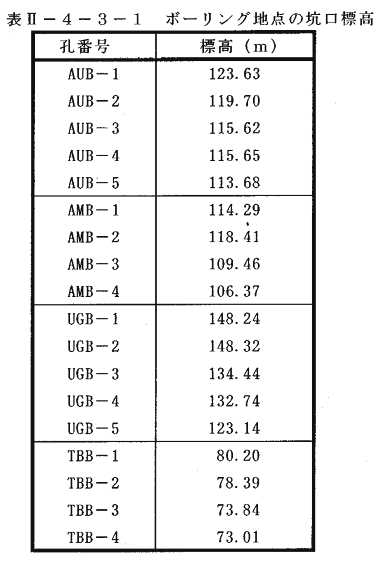

坑口標高は、1/100地質柱状図に示したが、それをまとめると表2−4−3−1の通りである。
