地形測量は、次のような主たる目的で実施した。

�@ トレンチ調査及び極浅層反射法探査によって、単位変位量や地質構造が明らかになると思われる地域で、地形面に現れている断層変位量（鉛直変位量）を正確に求める。

�A 比較的新しい地形面の変位の有無を確認し、断層線の連続性を明らかにする。

�B 変位速度の分布様式を明らかにし、断層のセグメントを考察するための基礎資料とする。

調査方法は、断層による変位地形を挟んで、延長３００〜５００ｍ程度の距離を測線とし、測線沿いをレベル測量し、それを断層の連続する方向に数十測線を測量する方法である。変位地形の選定を誤らなければ、簡易でかつ連続的な広域のデータが収集できる。

測量に使用した機材は、トプコンオートレベルＡＴ−Ｇ３他である。

（２）　地形測量結果　

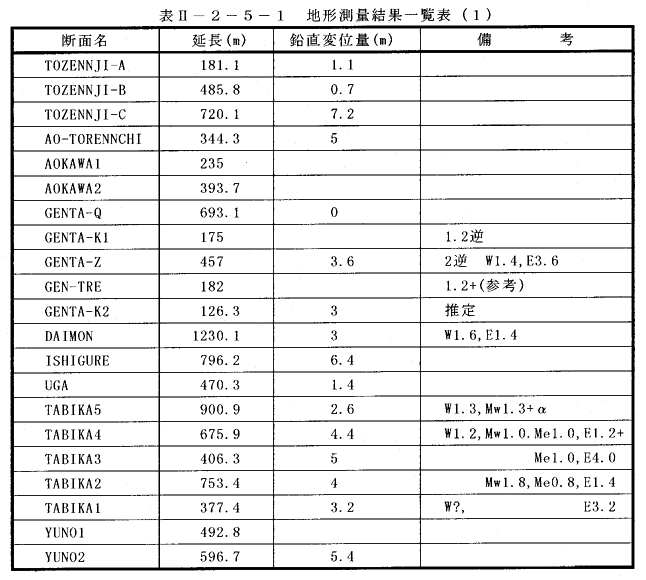

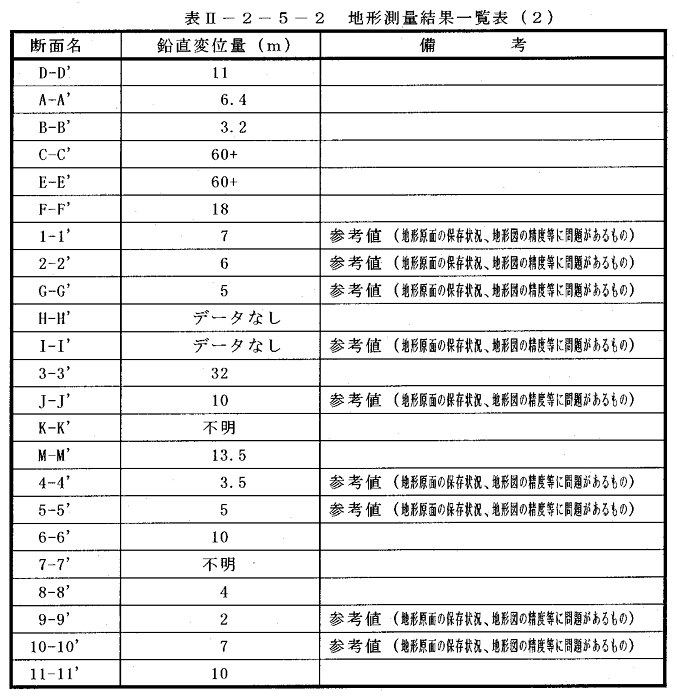

調査は、総延長距離１０６９３．４ｍの測量を実施した。レベル測量を実施した地形測量位置図を図２−２−５−１に示す。また調査結果を表２−２−５−１及び表２−２−５−２に示す。

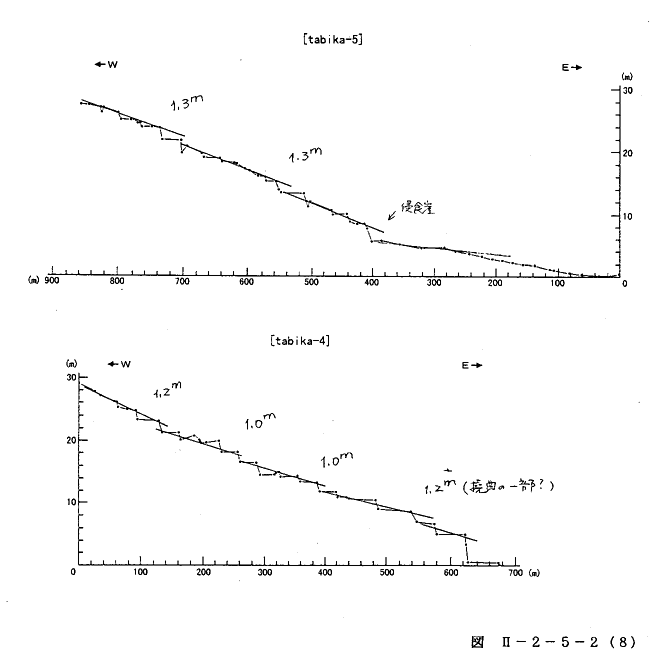

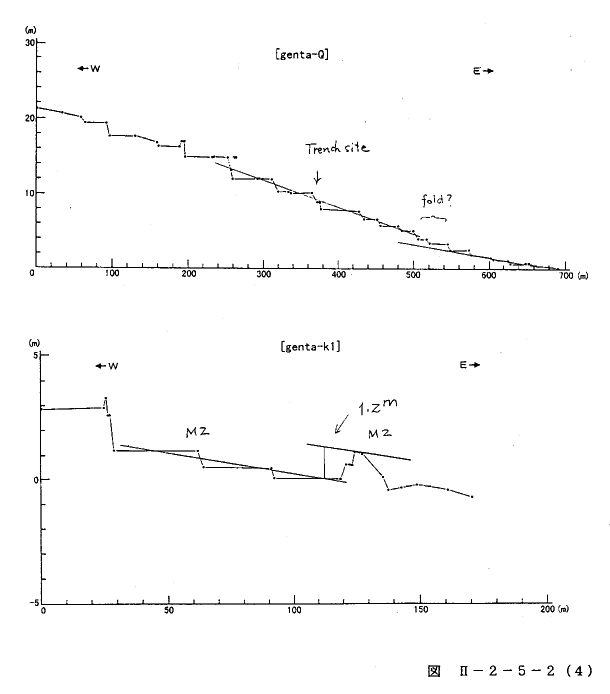

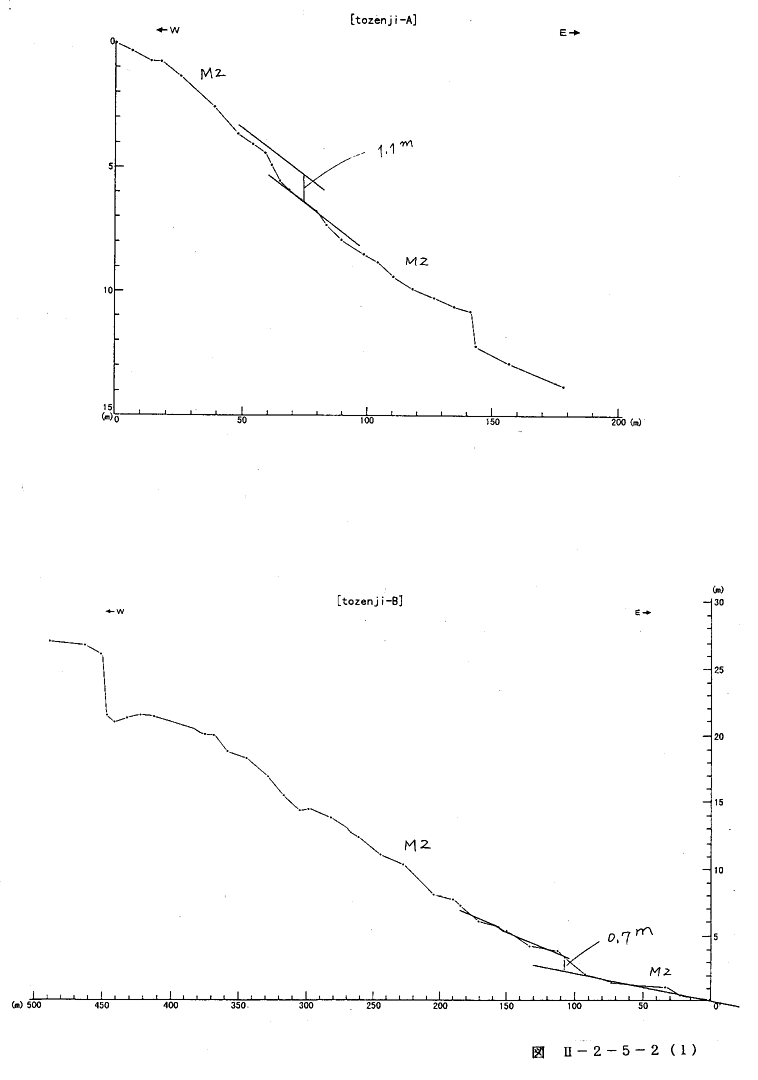

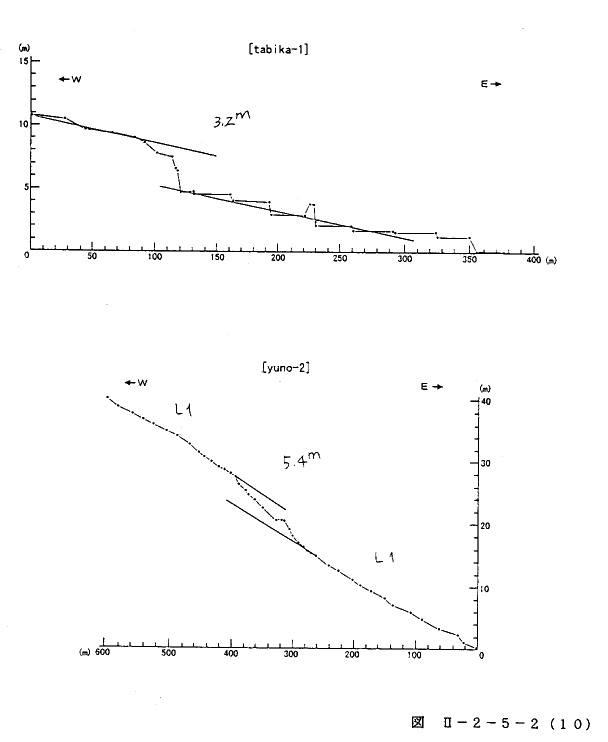

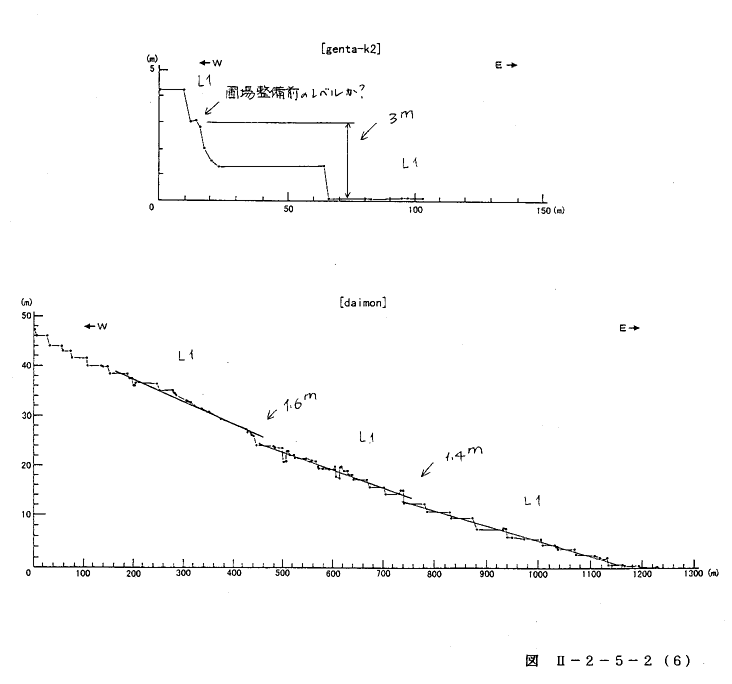

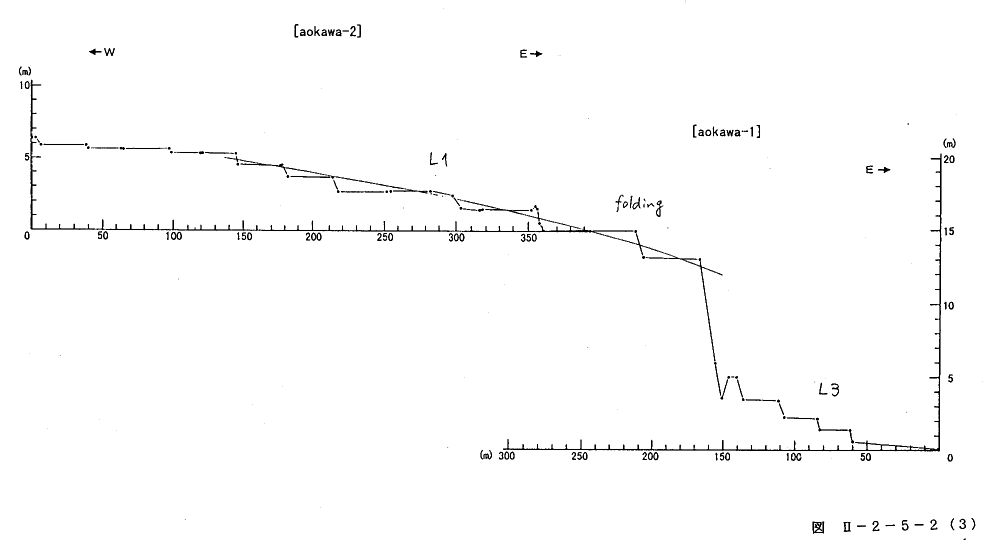

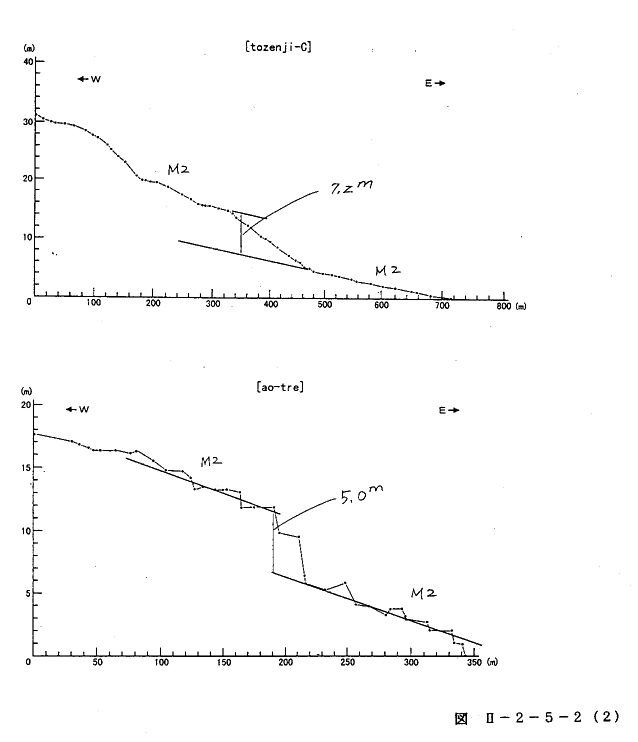

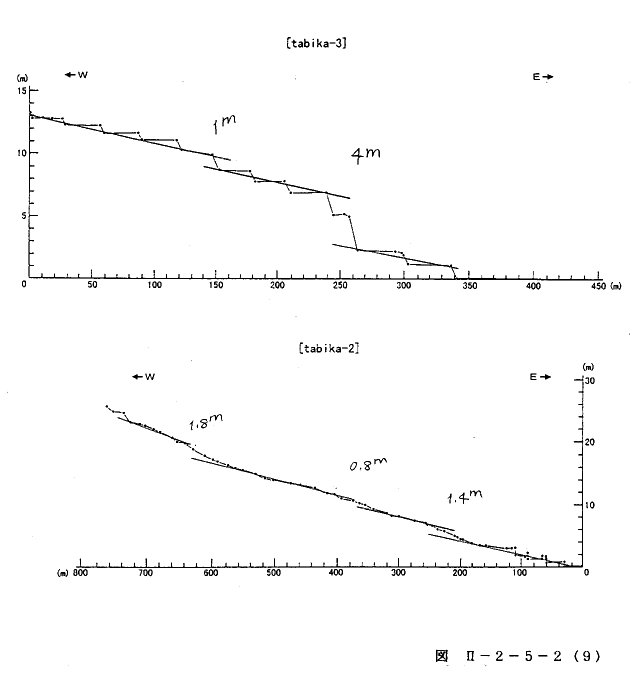

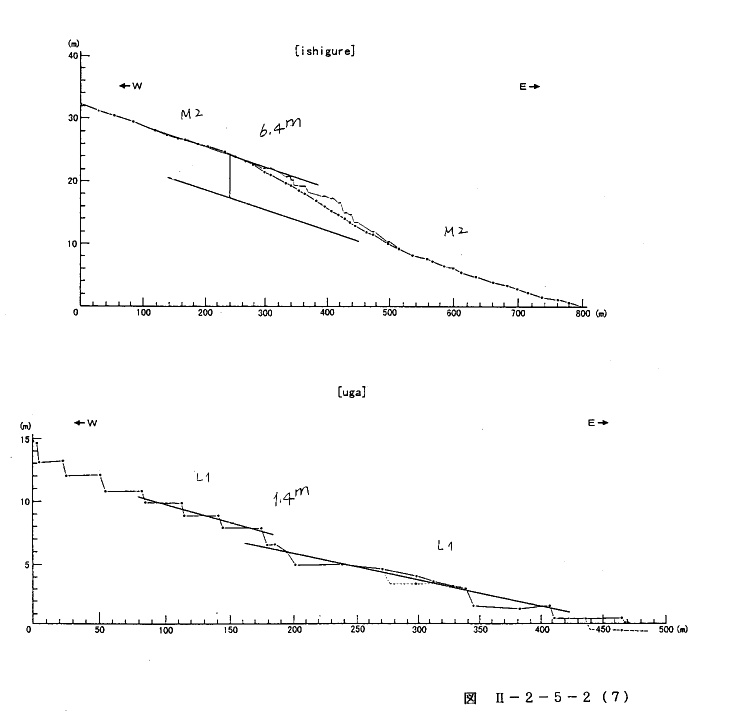

表２−２−５−１に対応する、各測線の地形測量断面を図２−２−５−２−１、図２−２−５−２−２、図２−２−５−２−３、図２−２−５−２−４、図２−２−５−２−５、図２−２−５−２−６、図２−２−５−２−７、図２−２−５−２−８、図２−２−５−２−９、図２−２−５−２−１０、に示す。これらの測線は、おもに前縁断層系を対象に測量をしたが、表２−２−５−２には、主に境界断層系に対応した測線の測量結果を示した。
