本地区は浦臼町札的内にあり，完新世のＴ６面から成る札的内川の谷底部に位置する．本地区の掘削候補地点より上流側の両岸は小起伏の山地であり，下流側には河成段丘面が広がる．段丘面は，高位のＴ２面および低位のＴ３面に区分される．この山地と段丘面の境界は，北東−南西方向に連続する三角末端面となっている．

段丘面には，北東−南西方向の断層崖（大部分は撓曲崖）が認められる．この崖は北東のＴ３面から続き，Ｔ６面ではやや山側に入り込み，さらに南西のＴ３面で再び低地側へずれることから，低角の逆断層による崖である可能性が大きい．なお，この崖の下流７００ｍ付近にも，不明瞭ながらこれに平行なリニアメントが見られる．

地質・地質構造

調査地域の地質は，図５−３に示すように，下位より�@鮮新統当別層，�A鮮新統厚軽臼内層下部層，�B下部更新統厚軽臼内層上部層（仮称），�CＴ２面堆積物・Ｔ３面堆積物，および�DＴ６面堆積物に区分される．なお，現河川沿いの一部には河川改修の際，埋め立てられた埋立土層が分布する．鮮新〜下部更新統は大局的に同斜状の構造をとり，山地側から低地側に順次上位層が分布する．

�@当別層は層理の不明瞭な青灰色細粒砂岩から成り，一部凝灰質砂岩の薄層を挟む．札的貯水池より上流に分布し，その走向は概ね北北東−南南西で，３０゜程度東に傾斜している．

�A厚軽臼内層下部層は斜交成層の著しい凝灰質砂岩から成り，礫質砂岩・軽石質砂岩を伴う．下位の当別層とは整合と考えられている．本層は，上流の札的貯水池付近では概ね北北東−南南西の走向をもち，２０〜３０゜程度東に傾斜している．しかし，これより下流の土砂採取場付近（候補地点より４００ｍ上流）では，ほぼ水平（傾斜０〜８゜）である．

�B厚軽臼内層上部層は河川成の礫岩を主体とし，細粒砂岩・シルト岩を挟む．下位の厚軽臼内層下部層を不整合に覆い，層厚は１５０ｍ以上と推定される．上述の土砂採取場付近ではほぼ水平であるが，候補地点の下流左岸の山地にある射撃場法面，三角末端面の道路法面，およびその下の水田沿いの崖では３０゜から７５゜と急激に東側に傾斜する．水田沿いの崖では，これを切る北西に２０゜程度傾斜する小断層が多数観察できる．これらは，この地層の撓み（ｆｌｅｘｕｒｅ）に伴う小断層と判断される．

�CＴ２面堆積物・Ｔ３面堆積物については，露頭が少なく詳細は不明である．Ｔ３面堆積物の上部２〜２．５ｍは，厚さ数１０ｃｍの灰色〜黄褐色シルトとシルト基質角礫層の互層から成り，しばしばインボリューションによると見られる波状の変形をしている．確認した限りでは，この互層下の礫層は，厚さ１ｍ以上で径数ｃｍの亜角礫が多い．

�DＴ６面堆積物はシルト・砂礫から成る．礫の径は数ｃｍ程度のものが多く，大きな礫は少ない．ボーリング地点での堆積物の厚さは４ｍである．

トレンチ地点の評価

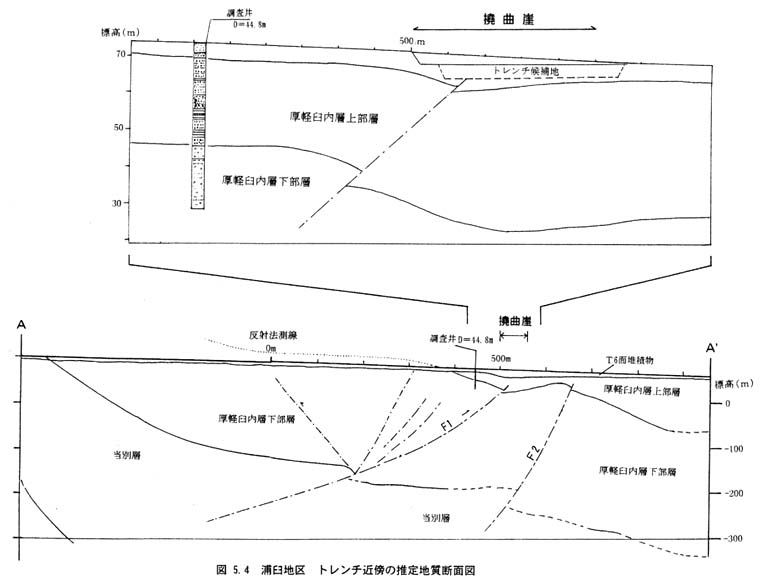

地形地質踏査，反射法地震探査（浅部は極浅層反射法），およびボーリング調査などの結果を参考にして地下構造を推定し，図５−４に示した．撓曲崖は，地表に分布する緩傾斜の鮮新〜更新統が反射法断面でみられたＦ１断層に沿って撓曲構造をなす部分に相当する．反射断面をみると，この下流側のＦ２断層の変位量がより大きいようにみえるが，地形的に不明瞭であることから，最新の活動の変位量はＦ１断層で大きいと判断した．従って，断層がＴ６面堆積物を変形させているとすると，反射法の測点５００〜５５０ｍ区間でその現象が見られるはずである．なお，鮮新〜更新統の変形との関係を把握するため，当初は両岸の山際を候補に考えたが，農業用水路と河川がある上，重機の搬入も難しいことから中央部の水田を掘削地点とした．
