４−１−２ 各測線での特徴

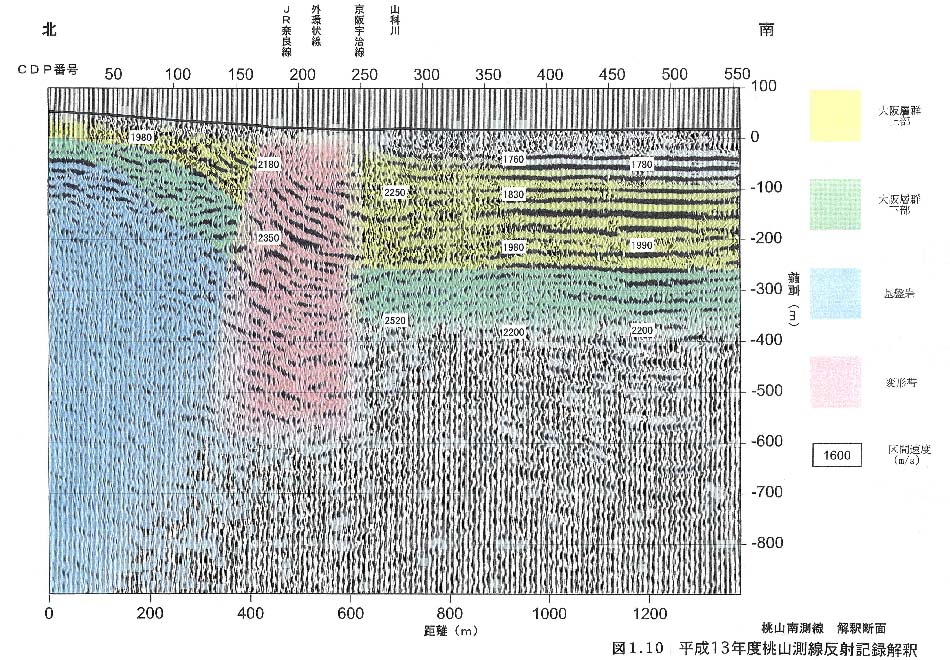

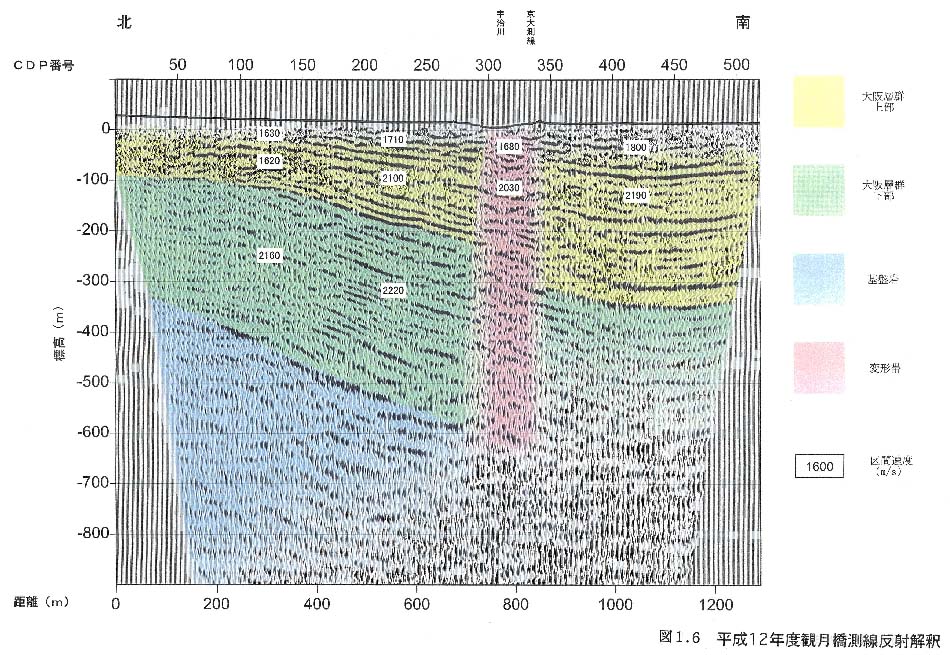

西方の八幡測線では基盤岩上面を基準とすると，その変位量は約１２０ｍである．淀測線で基盤岩上面の変位量は明瞭ではないが，基盤岩上面近くの大阪層群中の反射面では，約１２０ｍの変位量が認められる．堀川−巨椋池測線では基盤岩上面に約１５０ｍ，三栖測線では基盤岩上面に約２００ｍの変位が認められる．観月橋測線では，宇治川断層付近は大阪層群が周囲に比べて，急斜帯として現れるが，断層を挟んでの基準となる反射面は不明瞭である．桃山南測線でも，観月橋測線と同様に断層帯は，大阪層群の急斜帯として現れる．両測線共，変位量の見積もりは難しい（図１−６，図１−１０）．このように，南西方の八幡，淀測線から三栖測線まで，ほぼ水平な基盤岩上面や大阪層群が，宇治川断層で変位を受けている状況は明瞭であるが，北東方の観月橋，桃山南測線では，基盤岩上面や大阪層群は見かけ上，南に傾き，そこでの断層や撓曲はやや不明瞭である．小栗栖−石田測線では，断層が想定される桃山丘陵と山科川間（約５００ｍ）の内，桃山丘陵側の約１００ｍ間の記録が悪く，この区間の断層の存在は不明である．残りの区間（４００ｍ）に，断層を示唆する構造はない．
