Ａ．データ処理に用いたハードウェアおよびソフトウェア

ハードウェア，Ｐｏｗｅｒ Ｃｈａｌｌｅｎｇｅ，Ｓｉｌｉｃｏｎ Ｇｒａｐｈｉｃｓ他及び周辺機器

ソフトウェア ＤＩＳＣＯ （バッチ型）ａｒａｄｉｇｍ ＦＯＣＵＳ （会話型）

Ｂ．処理内容及び主要パラメータ

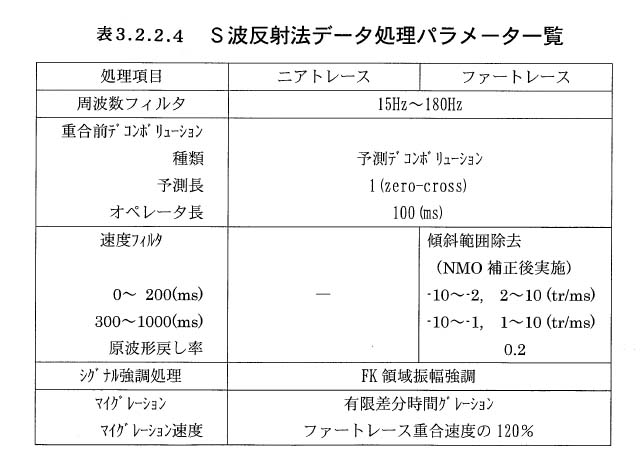

以下に主要な処理項目の処理方針を示すとともに決定した主な処理パラメータを表３−２−２−４に示す．

（ａ）静補正

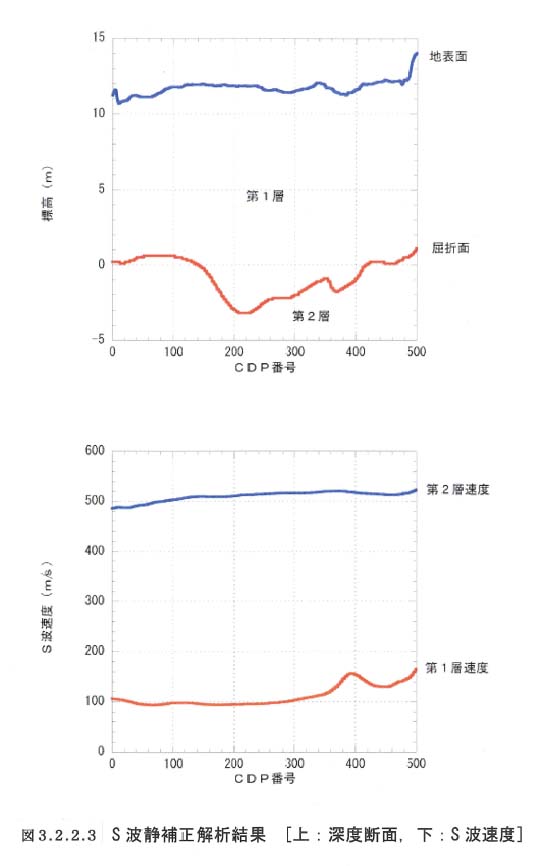

Ｆｏｃｕｓシステムでは，タイムターム法を基本とした静補正解析ソフトウェアを搭載し，解析は基本的に２層構造で行っている．図３−２−２−３の靜補正結果に示すように，第１層の速度は１００ｍ／ｓ，第２層目の速度は５００ｍ／ｓ程度であり，５倍程度の速度コントラストがあることが分る．この程度の速度コントラストがあると，１つの速度関数でＮＭＯ補正を適切に行うことができない．通常の反射法データ処理では，データム標高（時間断面上で０ｍｓに対応する標高）を第２層目に設定して，それより深い部分のデータのみを扱うので，この速度コントラストは問題にならないが，本測線は特に浅部を探査対象にしているため，この境界の反射面を考慮する必要がある．そこで，データム標高を空中に設定するとともに，次項に示すようにデータを分割して別々に速度解析，ＮＭ０補正を行った後に合成することで，この問題に対処した．

（ｂ）データ分割・合成

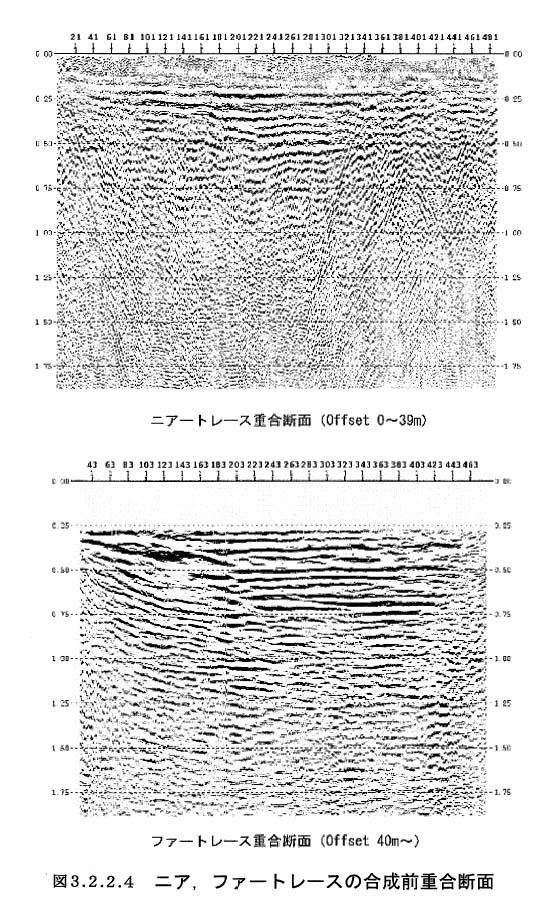

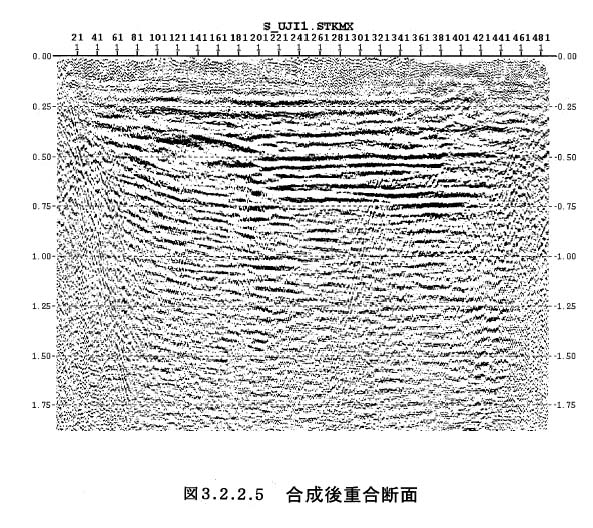

重合前のデータを考察し，データのオフセットを制限して重合処理を行い，断面の比較をすることで，第１層と第２層の境界面からの反射波は，主にオフセット４０ｍまでの記録に含まれていることが分った．そこで，オフセット０〜３９ｍまでの記録（ニアトレースと呼ぶ）と４０ｍ以遠の記録（ファートレースと呼ぶ）に分割して処理することにした．ニアトレースの速度関数は，静補正解析結果の速度を参考に１００ｍ／ｓ前後の速度のみを用いて定義した．ファートレースの速度関数は，５０ＣＤＰ間隔で速度解析を行い決定した．そして，各々の速度関数でＮＭＯ補正を行った．データの合成に当たっては，速度を限定することで，適切にＮＭＯ補正が行われていない部分を取り除き，分割した各データの振幅を調整することで適切に重合処理を行えるよう留意した．ニアトレース，ファートレースの各オフセットを限定した重合断面を図３−２−２−４に，合成後の重合断面を図３−２−２−５に示す．

（ｃ）マイグレーション

マイグレーションのアルゴリズムは，有限差分法を採用した．マイグレーションに用いる速度は，ファートレースのＮＭＯ補正に用いた速度関数の８０，１００，１２０％の３ケースでテストを行い，決定した．ニアトレースの速度関数は，マイグレーション処理の効果の少ない浅部の速度なので考慮しなかった．

（ｄ）深度変換

本測線は，測線上でボーリング及びＳ波速度検層を行っているので，それらを参考に深度変換を行った．
