４−５−５ 山科盆地の反射構造との対比

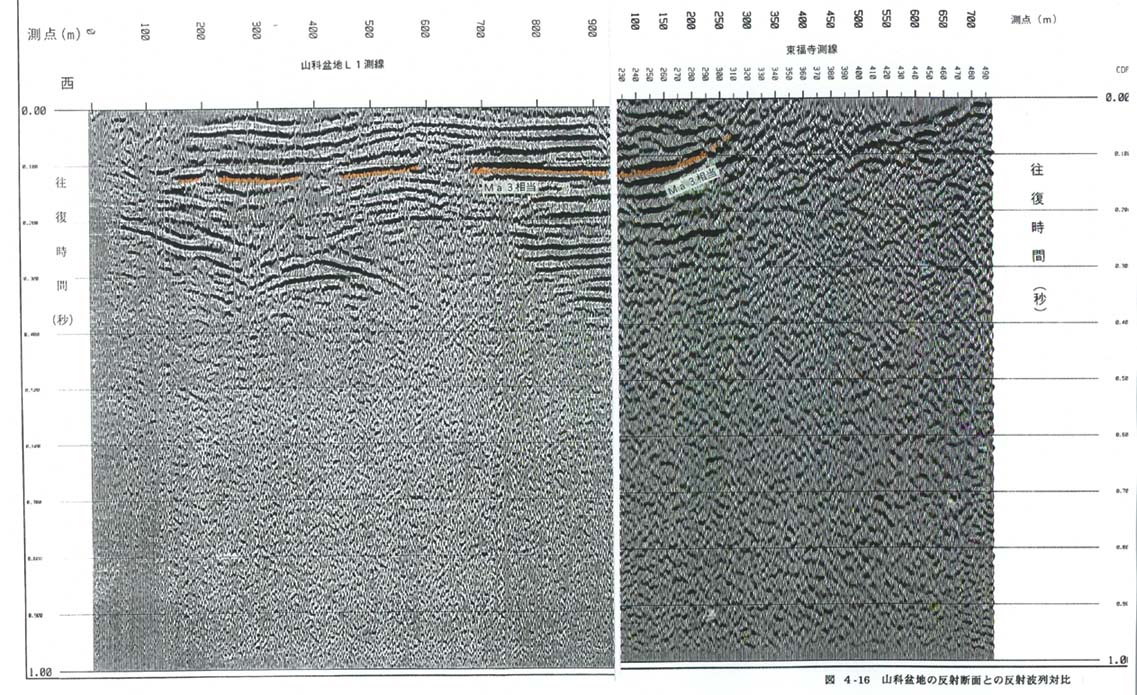

深草団体研究グループ（１９６２）では，測線の位置よりも２ｋｍほど南に海成粘土の分布状況を報告している。さらに今回のボーリング調査では測線下に大阪層群を確認している。平成９年度に山科盆地で実施した反射法探査の結果では，山科区役所付近の標高−１２０ｍの連続性が良好な反射面をＭａ３相当に対比している。これらを考慮して，今回の東福寺測線の反射断面（重合断面図）と山科盆地の反射断面図（重合断面図）の一部を抽出して，反射パターンの類似性を比較する試みを実施した。図 ４−１６に反射断面の対比結果を示す。図の左側が山科盆地，右側が東福寺測線である。この試みでは，山科盆地で仮定されたＭａ３は東福寺測線ではＭａ３と記した反射波に類似している。この反射波を深度断面図に投影すると，測点５０ｍ地点の標高−９０ｍ，測点２５０ｍ地点の標高−５０ｍの反射波に相当する。図４−１６ 山科盆地の反射断面との反射波列対比
