（２）受振器
受振器は固有周波数４０Ｈｚで，６個の受振器を組み合わせた多連式の上下動型速度計を用いた。多連式受振器は表面を伝わる振動ノイズを減衰し，かつ地下からの反射波を強調する効果がある。受振器は図４－５に示す金属製スタンドに固定されて路面に設置した。金属製スタンドは舗装道路での反射法探査に一般的に用いられる補助器具で，過去の活断層調査でも用いられ，地面に直接設置した場合と同等の記録が得られている。受振器の性能を表４－２に示す。

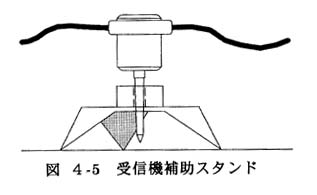

図４－５　受信機補助スタンド

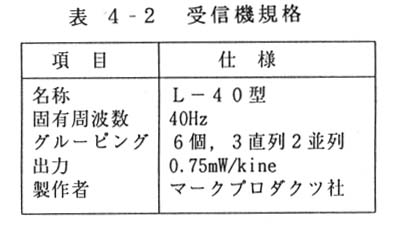

表４－２　受信機規格
