(1)処理断面図の種類

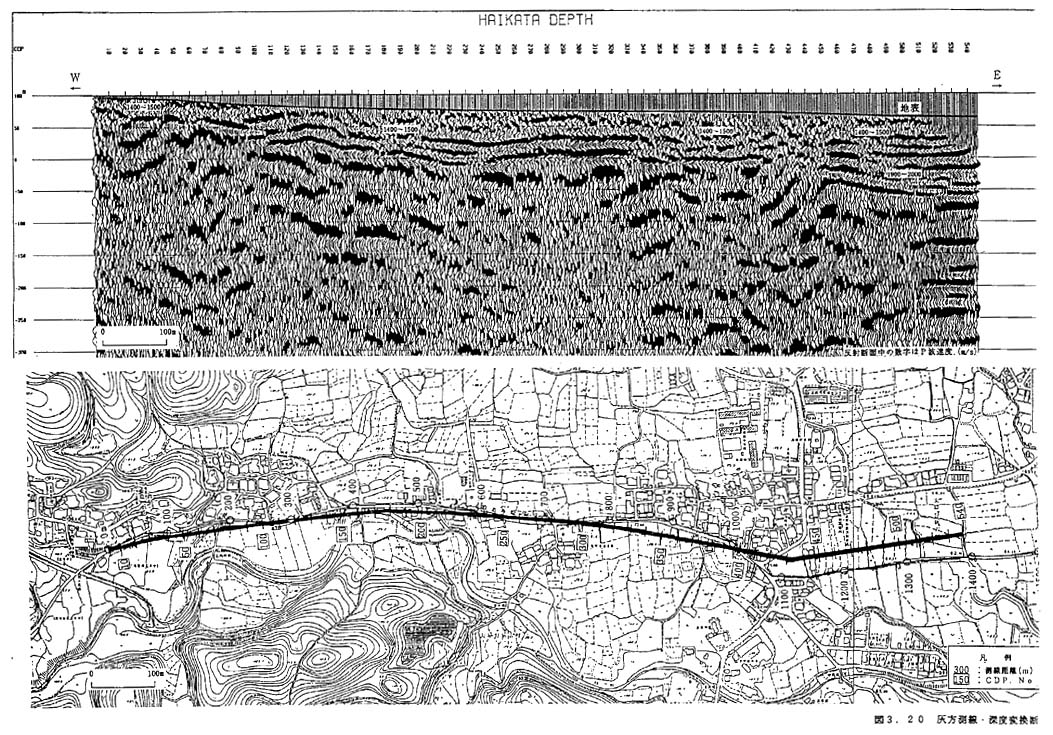

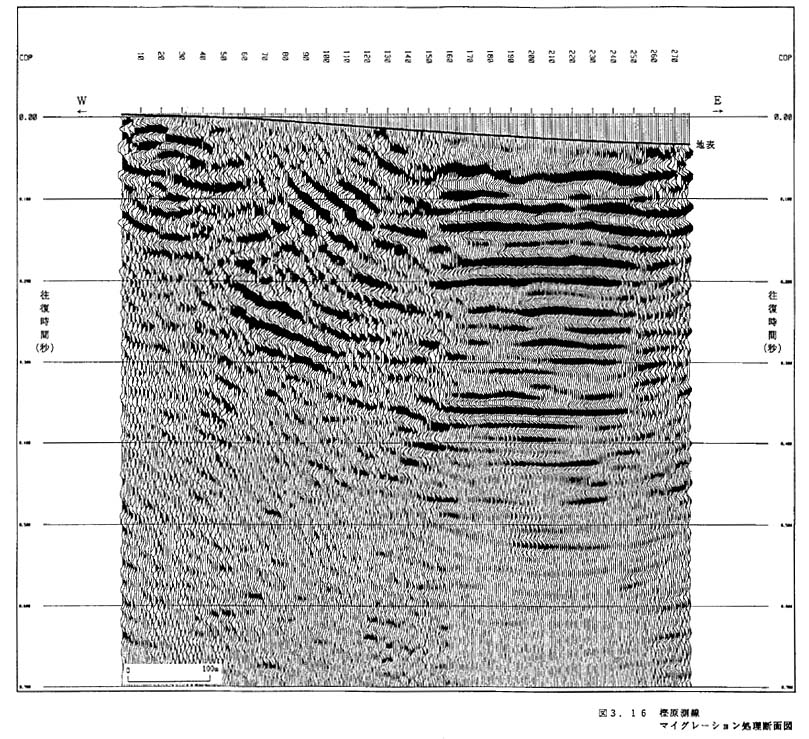

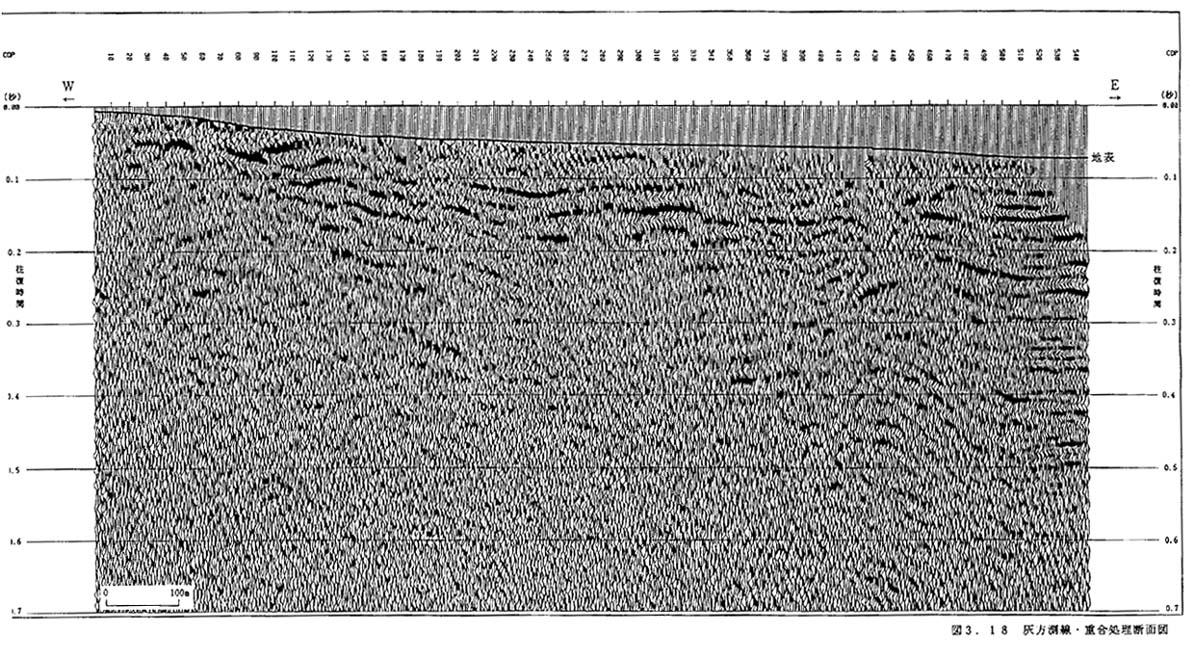

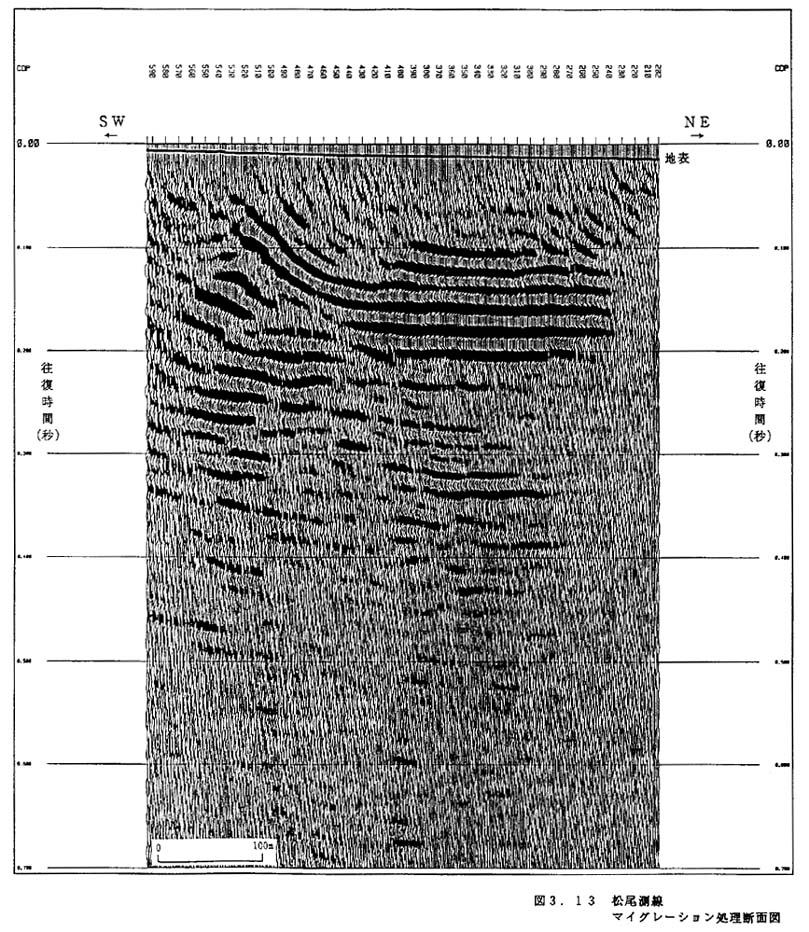

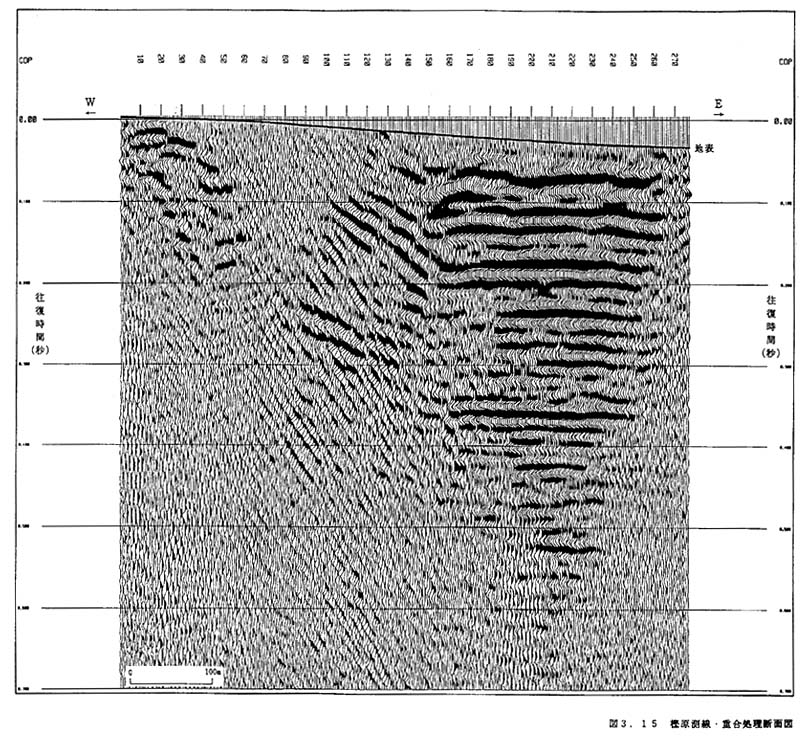

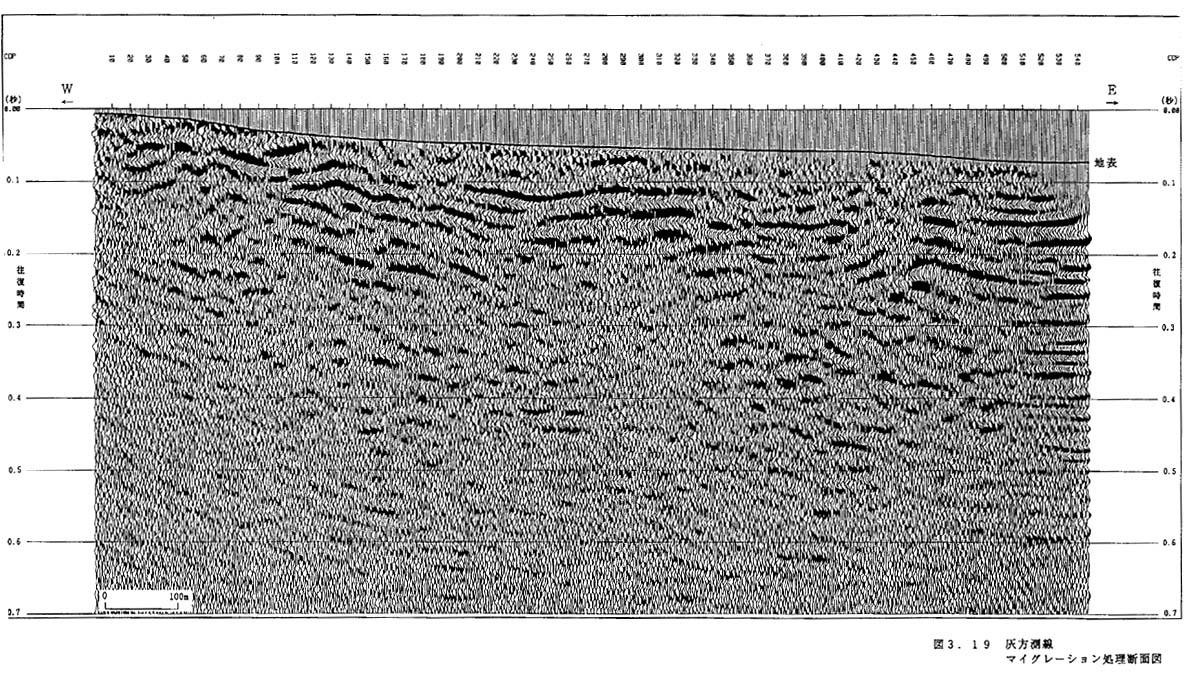

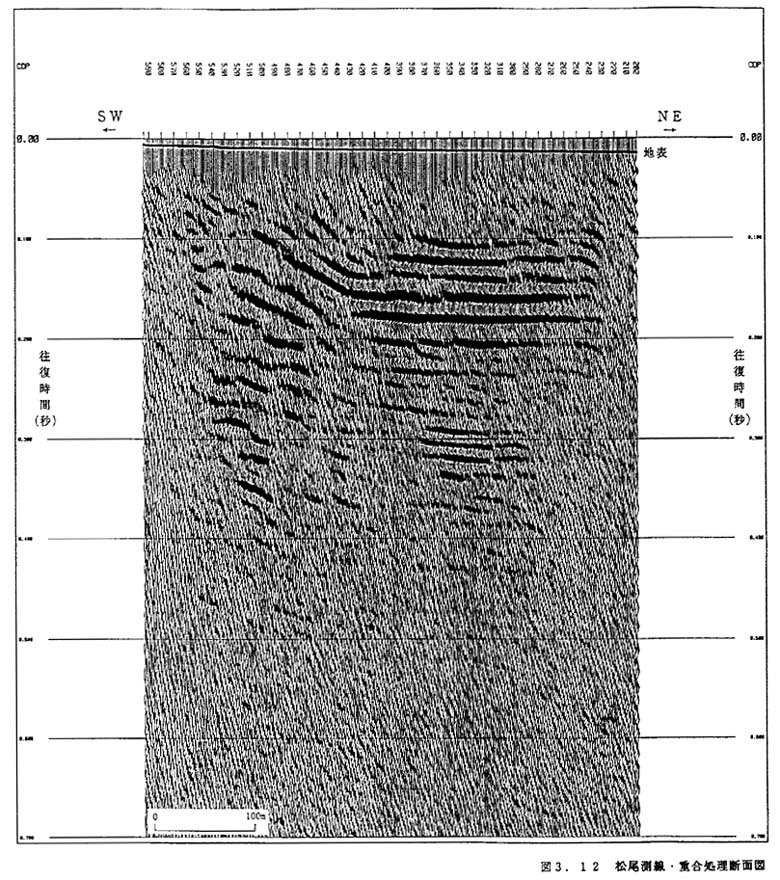

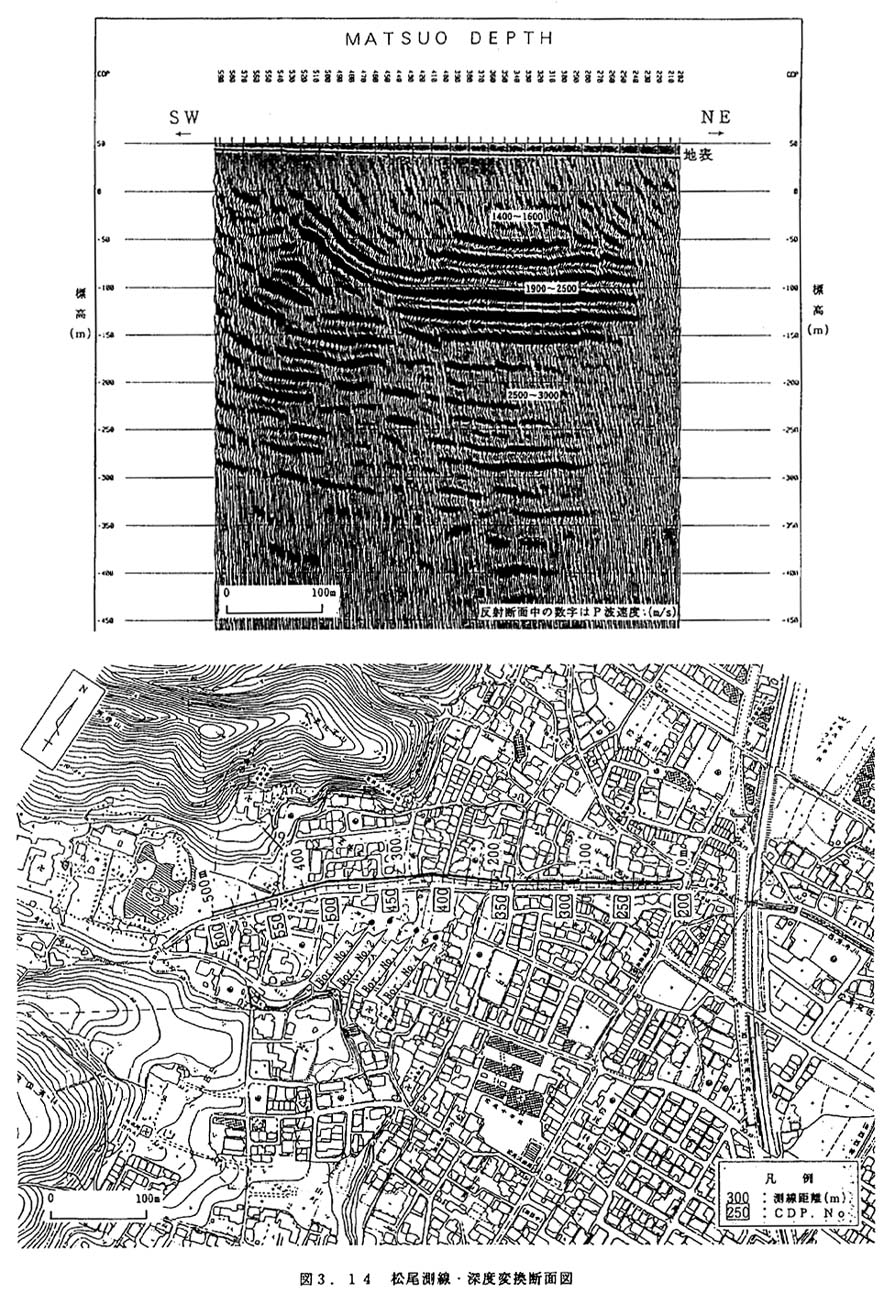

測線毎に,重合処理断面図,マイグレ−ション処理断面図,深度変換断面図の順でまとめ,図3−12,図3−13,図3−14,図3−15,図3−16,図3−17,図3−18,図3−19,図3−20に示す。

重合処理断面図はマイグレ−ション処理前の段階の断面図である。マイグレ−ション処理断面図は,マイグレ−ション処理の他に,測線によりバンドパスフィルタ−やA.G.C処理も行っている。深度変換断面図には速度解析から得られたP波区間速度を記入した。これは主に反射面が明瞭かつ水平に分布し,解析精度が良いと判断された地点の値をまとめたものである。各測線の調査結果では,最終処理断面図であるマイグレ−ション処理後の深度変換断面図を用いて説明する。
