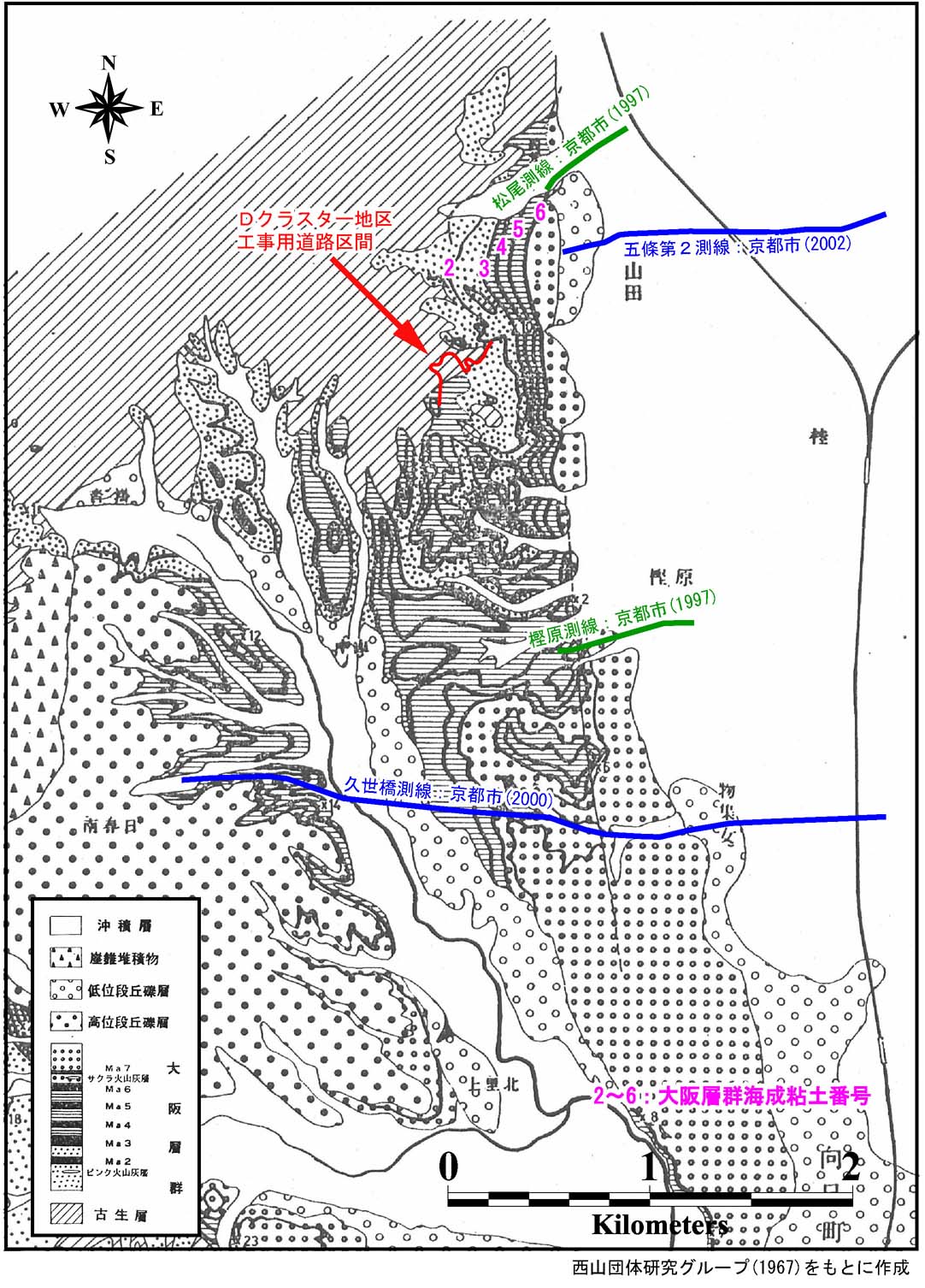

図１２　調査地周辺の地質図

本調査地域（京都大学桂キャンパスＤクラスター地区）は図１２中に示すとおりであるが，樫原断層による大阪層群の急斜帯の西側に位置する。この急斜帯は，調査地東端部のさらに約１００ｍ西側の露頭において確認されており，その走向傾斜はＮ１２Ｗ，６０Ｅを示し，樫原断層の方向性と一致する。しかし，調査地域に見られる正断層は，北西方向の走向（Ｎ２５〜６５Ｗ）を示し，樫原断層の走向とは一致していない。

このことは本調査地域が，基盤岩に生じた西側に傾斜する樫原断層（逆断層）の上盤側において，断層地塊西側の隆起帯の引っ張り応力場にあたるものと考えられ，調査地に見られる正断層は図に示されるように，主断層の活動に伴って形成された副次的な断層と推定される。これは，大阪層群海成粘土のＭａ２相当層準付近においても，樫原断層による隆起帯が形成されていた可能性があると推定される。

これらの模式図を図１３に示す。

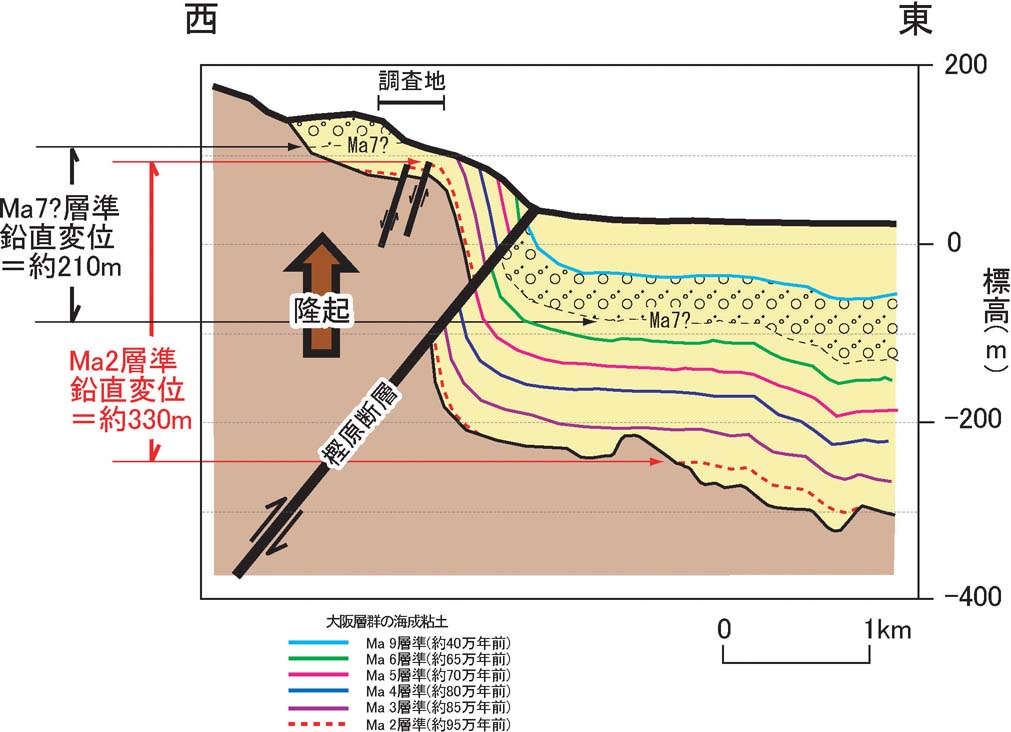

図１３　樫原断層の模式断面図

樫原断層の活動性については，前述したように，大阪層群海成粘土Ｍａ２相当層準を基準としてその平均変位速度を算出したが，断層の活動性を明確にするためには，他の指標を用いたより詳細な検討が必要である。本調査地域には，大阪層群海成粘土のＭａ２に相当する層準以外にも，調査地域の西部に時代未詳の厚さ約１５ｍ以上と推定される砂礫層が分布する。この砂礫層は層序的にはＭａ２層準の上位にあたると推定されるが，年代を推定する指標層が検出されなかったため，その形成年代は不明である。仮に，この砂礫層を植村（１９９０）が記載した大阪層群のＭａ７層準より上位の砂礫層に対比すれば，その鉛直変位は約２１０ｍとなる。一方，植村（１９９０）はボーリング資料より，大阪層群海成粘土のＭａ７が約１３０ｍの西側隆起していることを推定していることより，Ｍａ７の堆積時以降においても断層の活動があったことを指摘している。これらの樫原断層に関する鉛直変位を示すと図１４のようであり，その活動性はむしろ新しい地質時代の方が活発であった可能性があると推察される。

図１４　樫原断層の活動想定模式図
