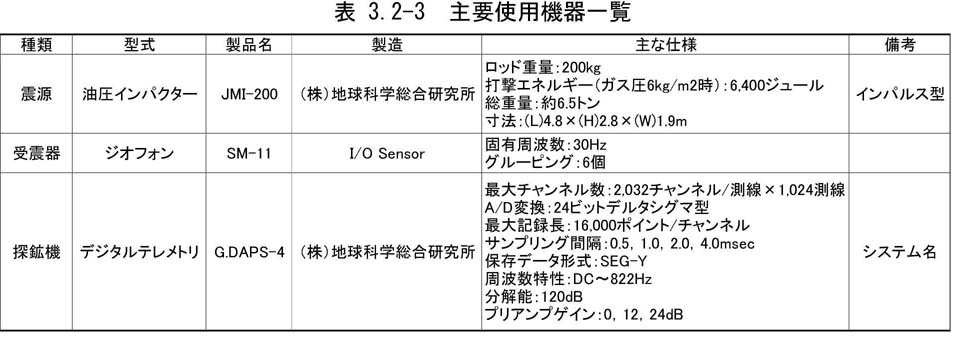

a) 震源
P波反射法地震探査の震源として油圧インパクターを使用した。油圧インパクターは,ガス圧で加速されたピストンロッドがベースプレートを打撃することにより発震を行う重錘落下型震源である。油圧インパクターは,この重錘落下型装置を車載することにより移動性を高め,探査能率の向上を図ったものである。最大200kgの重錘を高さ約3mから落下させた場合に相当する発震能力をもつ。特徴として,
@ 浅層探査に必要な高周波成分に富んだ震源波形
A リバウンドを抑えることにより単純な震源波形
B 舗装道路上でも使用可能
C 移動が容易で探査速度が大きい

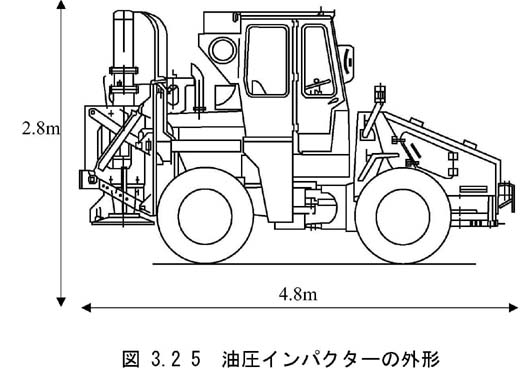

等が挙げられる。図3−2−5に油圧インパクターの外形を示す。
b) 受震器
「3.2.2(3) a) 受震機材(受震器,アンプボックス,ケーブル等)の設置」で述べたように,地震計6個が直列に結線され(グルーピングされ),ひとつのアナログ信号を出力するものを使用した。
c) 探鉱機
有線デジタルテレメトリ型の探鉱機で,アナログ増幅,A/D変換,垂直重合(スタック),相互相関処理,ノイズ除去などの処理を受震器近傍に設置したアンプボックス(RSU)内で行い,処理後の波形記録を観測本部内の探鉱機本体にデジタル転送する。なお,アンプボックス(RSU)1台は,最寄りの4受震器で観測した波形記録の処理を行う。
遠隔処理のため,非常に大きな受震点数(チャンネル数)の場合にも,受震器と探鉱機を結ぶケーブルは1本でよい。このことは,非テレメトリ型探鉱機の場合に必要なアナログケーブルを何本も平行に張ることを不要とし,電磁ノイズの影響を受けにくいものとしている。また,探鉱機は,アンプボックス(RSU)を管理する機能を有し,受震器やアンプボックスの接続状態,バッテリー残量などをリアルタイムで監視できるほか,波形処理機能も有しており,これを利用することにより収録記録の高度な品質管理を行える。
