１−６−１　亀岡断層の分布と性状

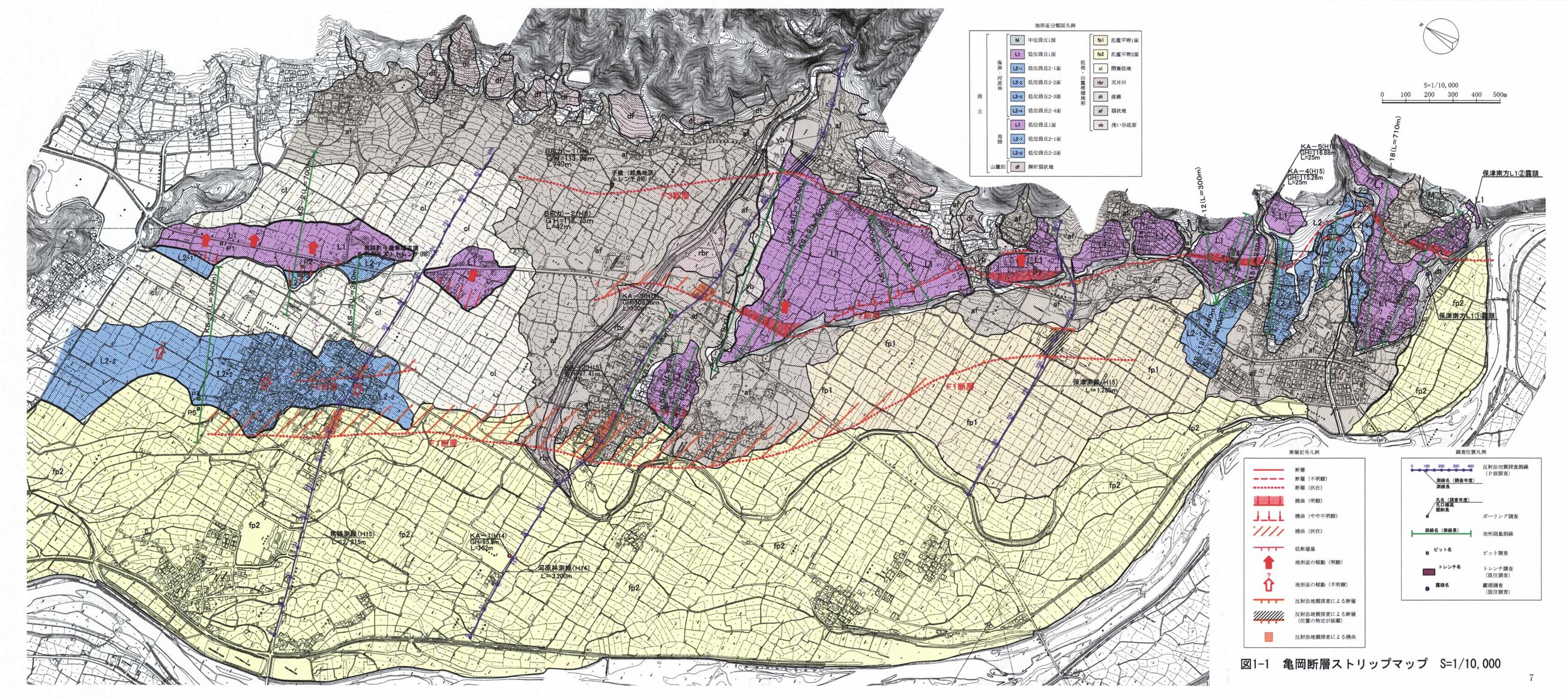

亀岡盆地南部において盆地を横断する３測線で反射法地震探査を実施して，基盤岩分布や堆積層などの地下地質構造を明らかにするとともに，亀岡断層が「盆地内の亀岡断層」（Ｆ１断層，Ｆ２断層）と「山麓部の亀岡断層」（Ｆ３断層）からなることを明らかにした。いずれも東北東隆起の逆断層である。平面的には調査地南部の保津町付近で収束するような分布形態を示す（図１−１　亀岡断層ストリップマップ）。

@Ｆ１断層

Ｆ１断層は反射法地震探査の馬路測線，河原林測線および保津測線の長さ約３ｋｍ区間で確認した。Ｆ１断層は山麓線から０．５〜１．５ｋｍ前縁（西側）の盆地内に位置する。地表面ではＦ１断層の活動による直線的な変位地形は認めがたく，Ｆ１断層は盆地内の伏在断層として位置づけられるが，この断層線より北東側にのみ段丘面が発達することから，全体として見た場合には浸食を受けた変位地形の存在を暗示している（図１−１）。

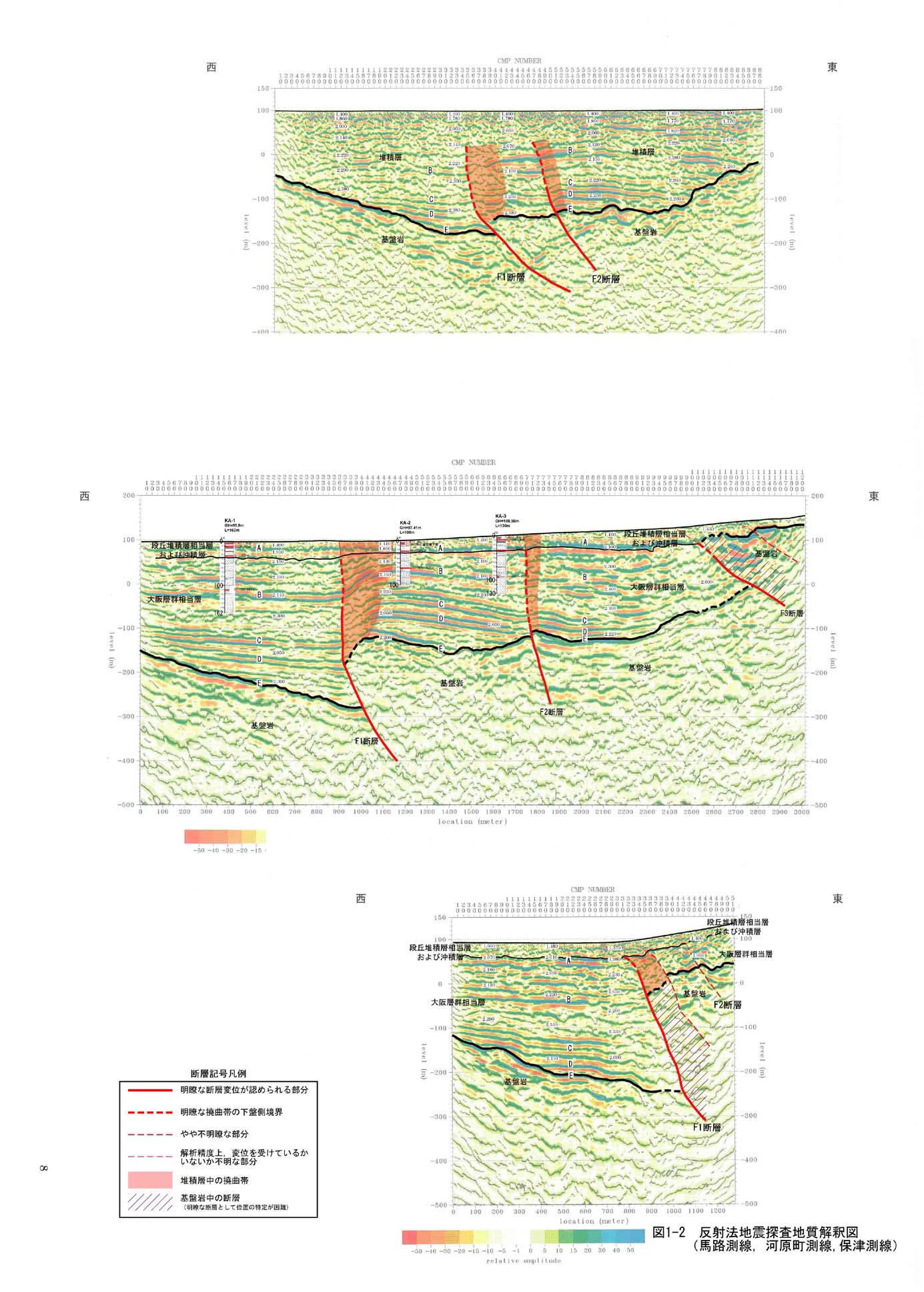

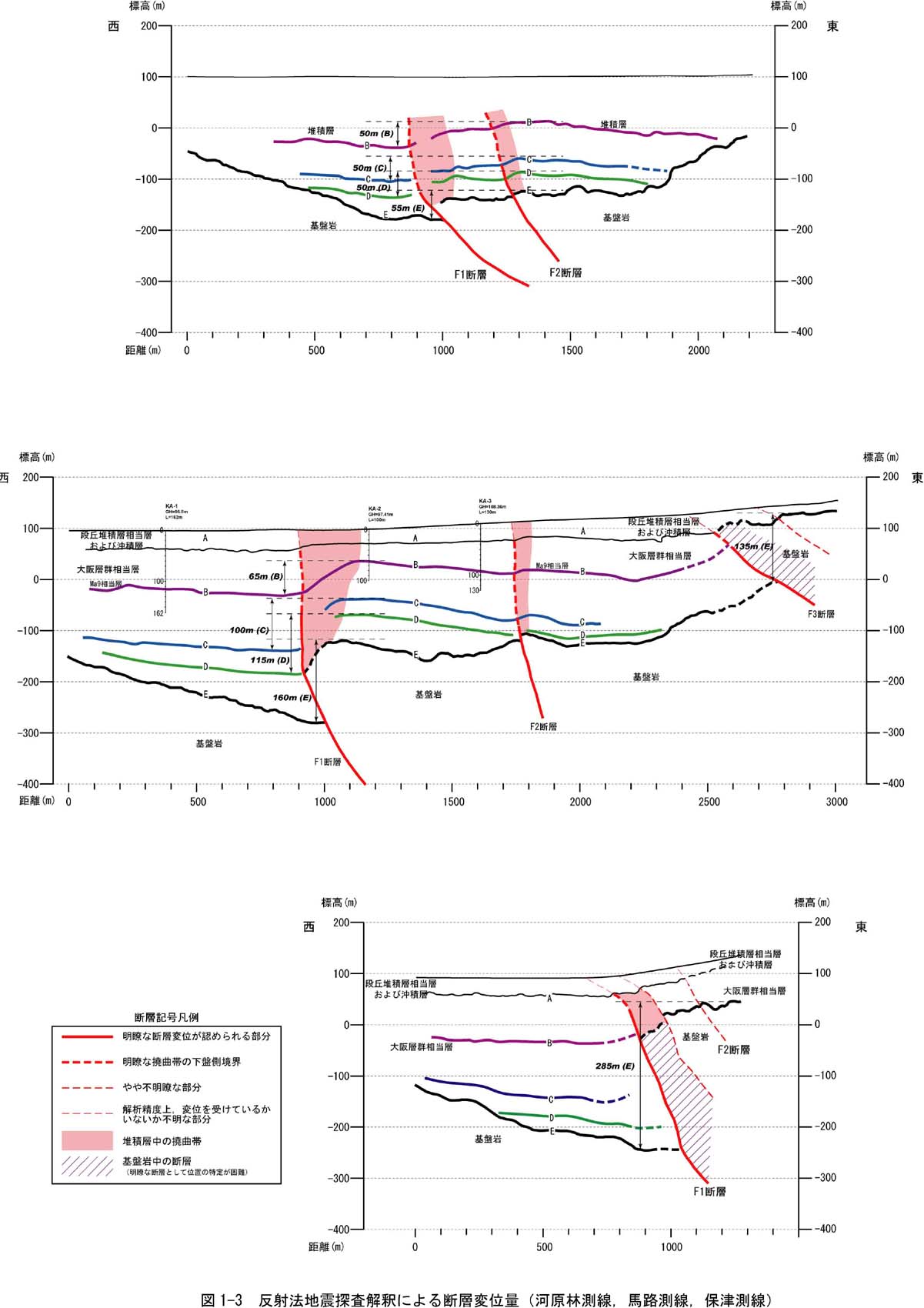

Ｆ１断層は馬路測線と河原林測線では基盤岩上面に断層変位を与え，大阪層群相当層には撓曲変形の構造が認められる。一方，保津測線では基盤岩と堆積層の境界をなす断層として現れる。Ｆ１断層による変位量は河原林測線ではＢ反射面（Ｏｄａ火山灰，４２０−４５０ｋａを挟む）で約６５ｍ，Ｃ反射面で約１００ｍ，Ｄ反射面で約１１５ｍ，Ｅ反射面（基盤岩上面）で約１６０ｍであり，断層変位に累積性がある（図１−２，図１−３）。

AＦ２断層

Ｆ２断層は反射法地震探査の河原林測線で認められるほか，千歳町国分から保津南方にかけてＬ１面に撓曲崖や低断層崖として，山麓線から数１００ｍ前縁（西側）の盆地内にほぼ連続的に分布する。確認した長さは反射法地震探査の河原林測線から保津南方までの約３．３ｋｍである（図１−１）。反射法地震探査ではいずれの測線でもＥ反射面（基盤岩上面）の変位量が１０〜１５ｍと小さいことや，反射面の形態から，Ｆ２断層はＦ１断層に付随した断層と見なせる（図１−２，図１−３）。

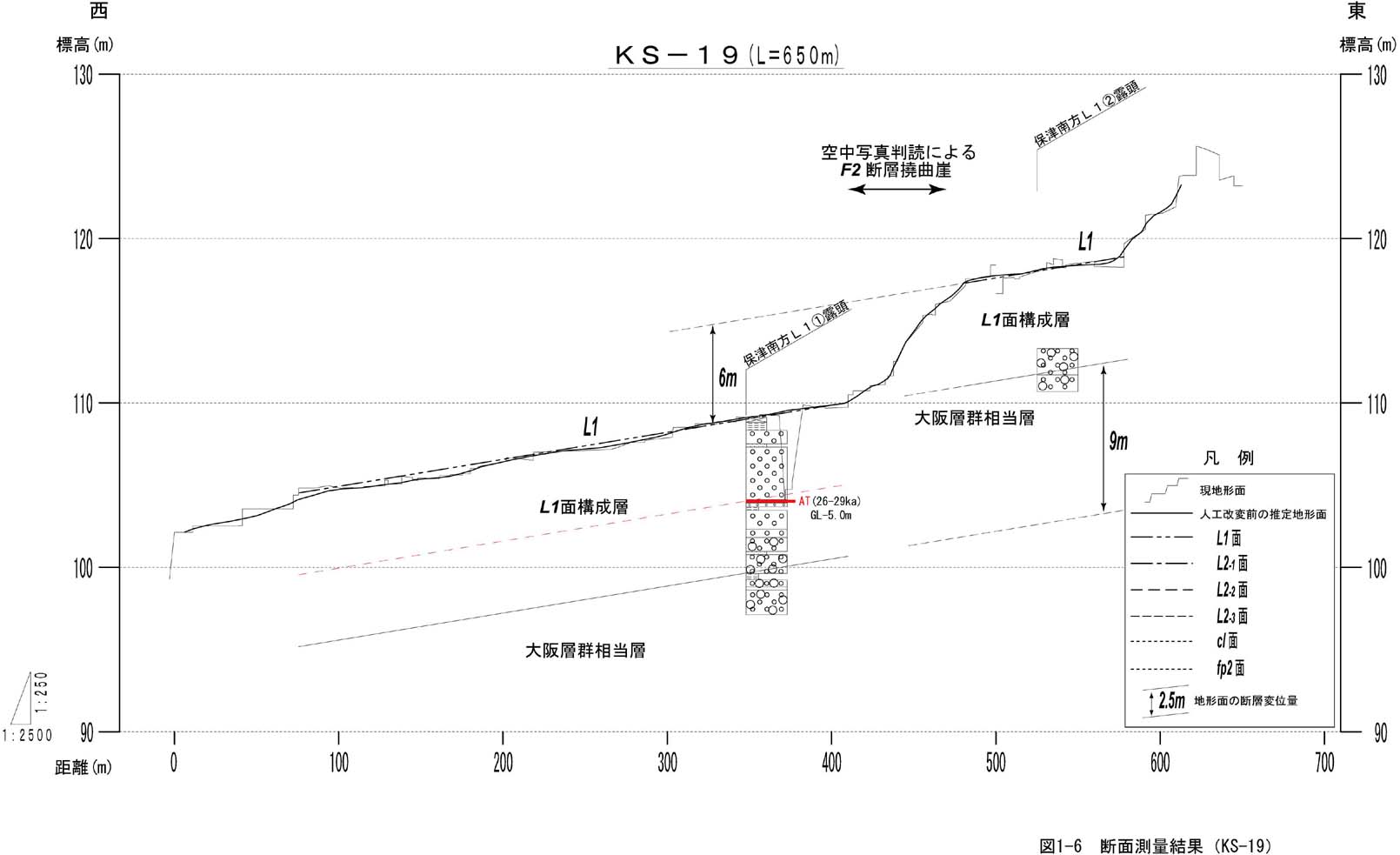

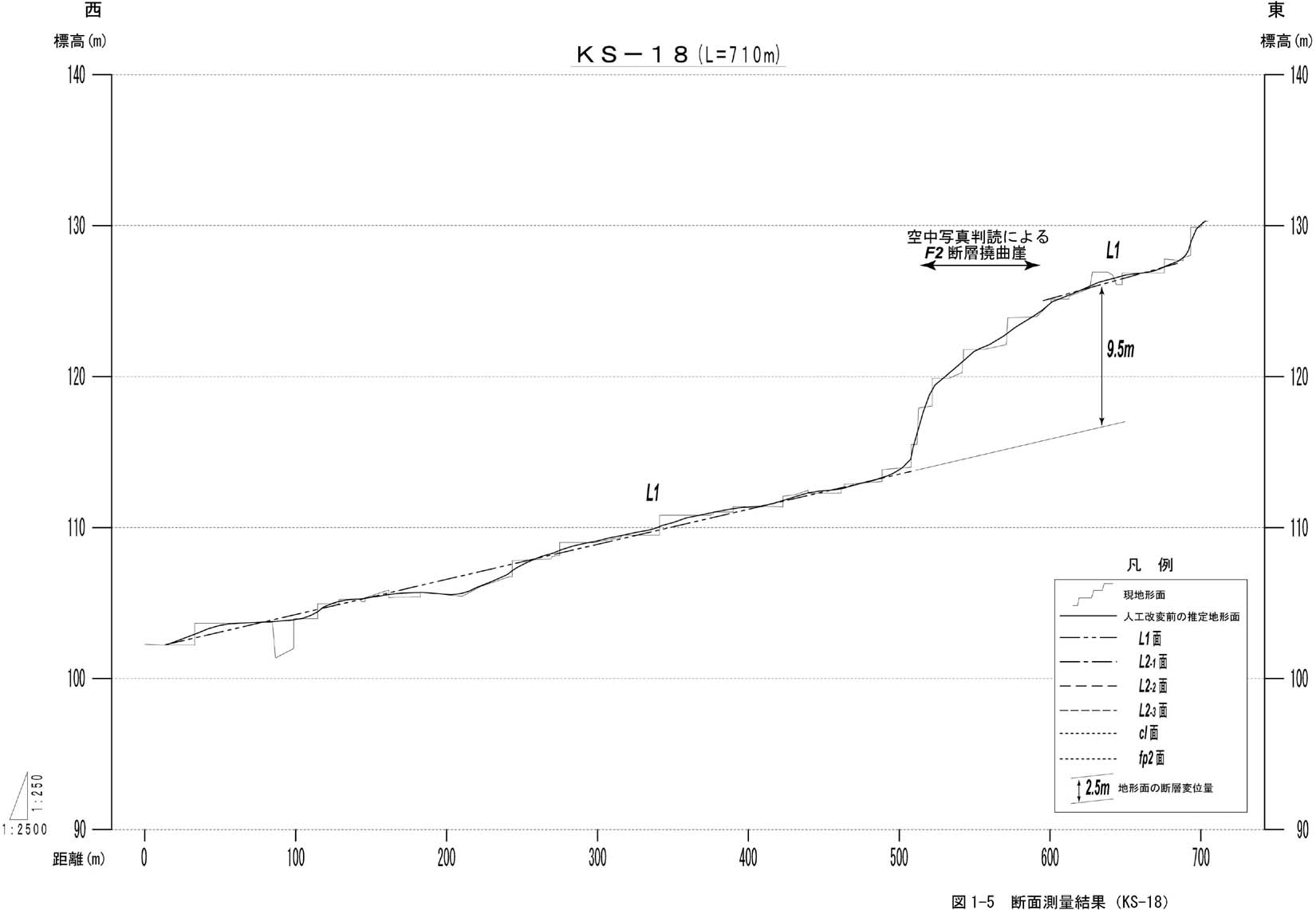

Ｆ２断層によるＬ１面の変位量を地形測量により求め，保津町〜千歳町国分では１．５〜３ｍ，保津町南方では６〜９．５ｍの変位量が得られた（図１−４、図１−５、図１−６）。このうち，保津南方ではＦ１断層，Ｆ２断層およびＦ３断層が収束する位置にあるため，６〜９．５ｍ／Ｌ１面は亀岡断層全体の変位量を示している可能性がある。

BＦ３断層

Ｆ３断層は反射法地震探査河原林測線の最も山麓側で確認し，基盤岩と堆積層の境界をなす断層として現れる。Ｅ反射面（基盤岩上面）の変位量は約１３５ｍであるが，堆積層中ではＦ３断層を挟んで下盤側と上盤側で明瞭に対比できる反射面がないため，新規の活動性に関する情報は得られなかった（図１−２，図１−３）。また，Ｆ３断層はほぼ山麓線に沿う断層であるが，山麓線を横断する地形面に明瞭な変位地形は認められなかった（図１−１）。
