深度断面図の下部と上部で、反射面の形態に明瞭な差違がある。下部では不規則な波状で，途切れ途切れの細い反射面が卓越する。一方、上部では平行で、やや太く長く連続する反射面が卓越する。このような反射面の特徴から、下部には丹波帯中・古生層あるいは花崗岩からなる基盤岩が、上部には地表と平行な層状を示す堆積物が分布していると解釈される。両者の境界は反射面Ｅとしている。

（２）Ｐ波速度分布

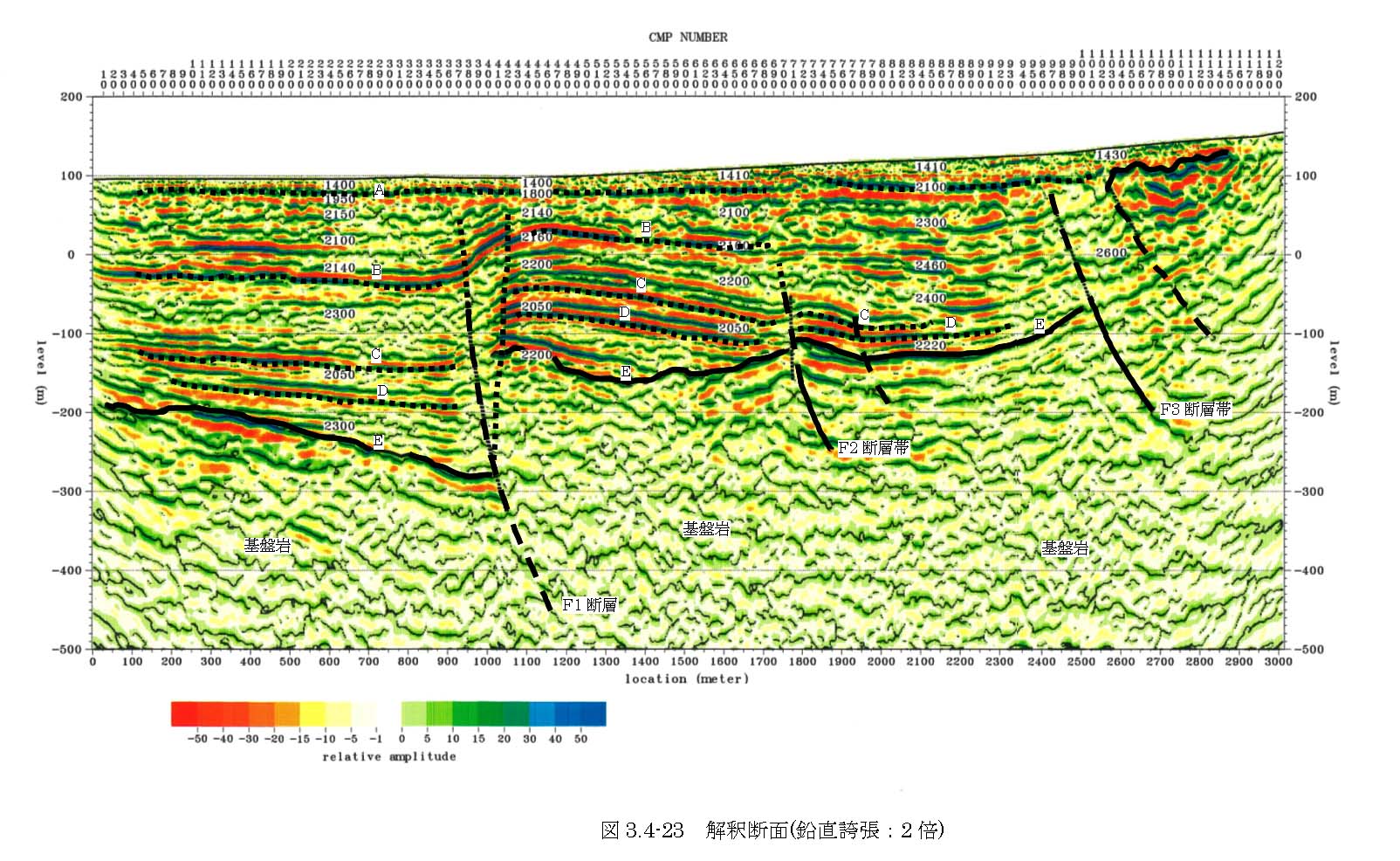

表層付近のＰ波速度１４００ｍ／ｓの領域は、ボーリング結果を参考にすると、完新世の未固結の礫層と推定される。その下位のＰ波速度２０００ｍ／ｓ未満の領域は，更新世後期の段丘堆積物相当と推定される。基盤岩までのＰ波速度２０００〜２３００ｍ／ｓの領域は，更新世前期−中期の大阪層群相当の堆積物と推定される。この内，Ｐ波速度２０００＋ｍ／ｓの領域のものと、２２００〜２３００＋ｍ／ｓの領域のものとが識別される。速度分布から前者は粘土質優勢、後者は砂・礫質優勢の堆積物と判断される。全体として下位の堆積物ほど強く圧密されて、密度が大きくなり，Ｐ波速度も増加する（図３−４−２３）。

（３）基盤岩上面（反射面Ｅ）の分布

基盤岩上面は測線両側で浅くなり、ＣＭＰ４００付近で最深となる凹地状の構造を示す。図左側の西端付近で基盤岩上面の標高は−２００ｍである。東側に向かって非常に緩やかに傾斜する．この内，ＣＭＰ１５０〜４００までの長さ６００ｍ間では、傾斜角 ５度とやや急な傾斜を示す。ＣＭＰ４００で標高は−２８０ｍの最深となり、ここでＦ１断層にその分布が、断たれる。

Ｆ１断層の上盤側のＣＭＰ４６０付近で、基盤岩上面の標高は−１１０ｍまで相対的に上昇し、それから東側のＣＭＰ５４０付近に向かって、再び５〜１０度で傾斜する。ＣＭＰ５４０付近から東側のＣＭＰ７２０付近に小さな凸部、ＣＭＰ７５０〜８７０区間に底の浅い盆状構造があるが，東端付近の標高１３０ｍまで全体として緩く傾斜しながら浅くなり、測線東側延長の山地の丹波帯中・古生層に繋がる。ＣＭＰ１０００付近から東側では、その西側に比べ著しく反射面が不明瞭で複雑となる。複雑な地質構造が推定される．基盤岩上面の反射面は複数の断層（Ｆ３断層群）で切られて、基盤岩上面の正確な分布は分からなくなる。

（４）堆積物の分布

基盤岩を覆う堆積物の層厚は、山側に近接したところで最小の２０〜３０ｍであるが、その西方では直ぐに層厚は２００ｍを越え、最大で４００ｍ弱を示す。

（ａ）反射面Ａと反射面Ａ−Ｂの堆積物の分布

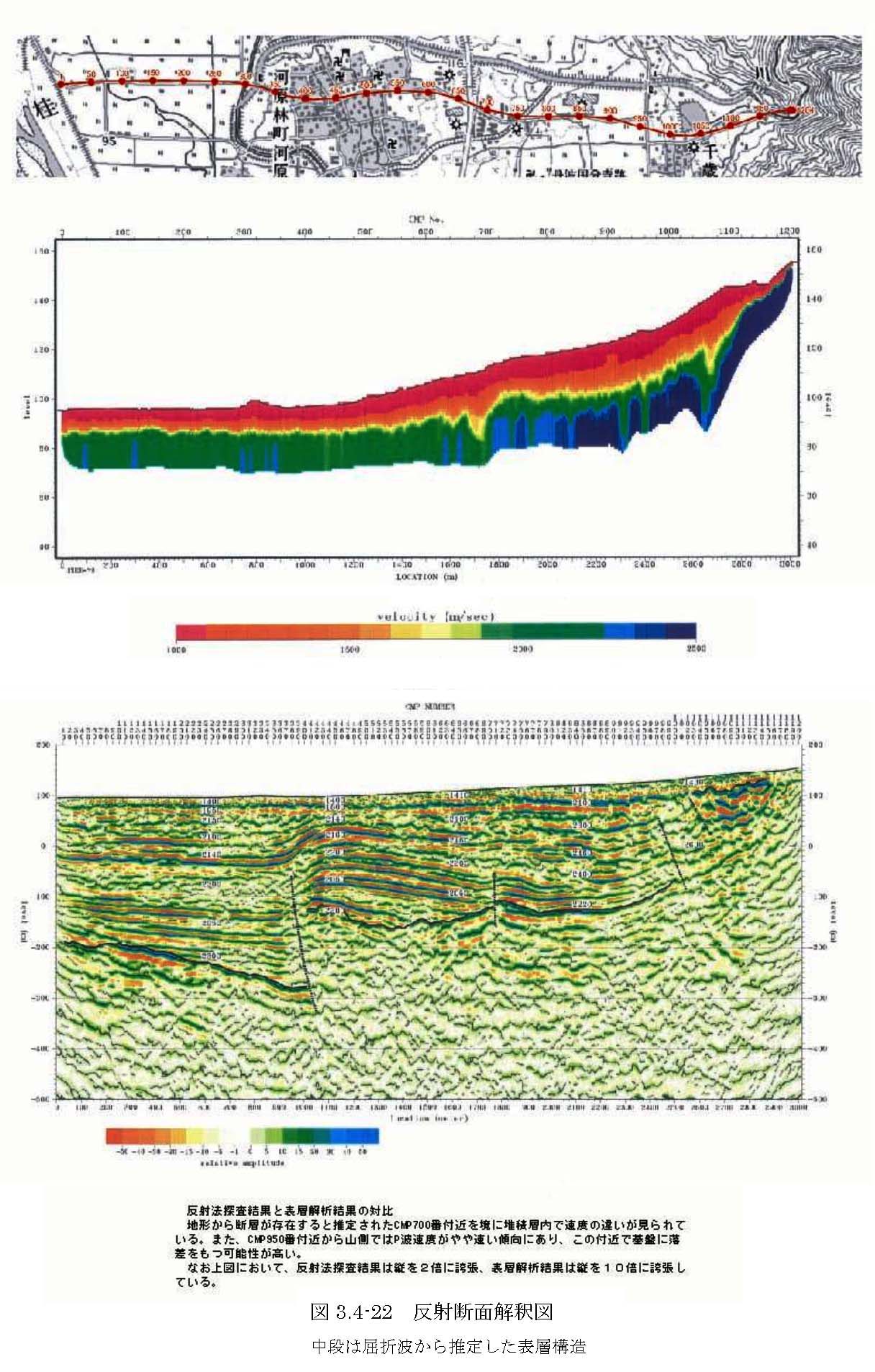

反射面Ａは測線西端からＣＭＰ１０７０付近まで追跡できる地表近くの顕著な反射面である。地表から深度１５〜２０ｍを地表に平行に分布するが、東側の山麓に近づくと深度４０ｍとなり、地表と反射面Ａとの間の地層の層厚が増加する。山麓ＣＭＰ１０００付近以東では、反射面Ａが消失している。反射面Ａは、ボーリング調査などから西側では盆地低地の水田地下に分布する沖積層基底付近に相当すると思われる。河原林町から山麓では、反射面Ａは、扇状地堆積物の基底付近に相当すると思われるが、反射断面からその詳細は分からない。一方，表層の屈折波から推定された表層構造（図３−４−２２）では，Ｆ２，Ｆ３断層帯付近を境に，３つの異なる表層構造が示唆されている．図ではＦ１断層上下盤でこのような表層構造の差異は顕在化していない．このような表層構造の差異が，新旧の扇状地層を反映したものか，断層の影響なのか，今後の検討が必要である．

反射面Ａ−Ｂ間は反射面の特徴から、礫層が卓越するものと思われる。Ｆ１断層の下盤側で堆積物の厚さは１００ｍ、上盤側の頂部で４０ｍを示す。Ｆ２断層帯の下盤側では７０〜８０ｍ程度であるが、上盤側では不明瞭ながら６０ｍ程度の層厚が，判読できる。Ｆ３断層付近では反射面Ｂが同定できないので、その層厚は確定できない。

（ｂ）反射面Ｂと反射面Ｂ−Ｃの堆積物分布

反射面Ｂは測線西端からＣＭＰ７００付近まで追跡できる。それ以東については不明瞭となって追跡できない。反射面Ｂから反射面Ｃ間は、反射面が少ないことから、均質な堆積物が想定できる。Ｆ１断層の下盤側でその層厚は約１００ｍである。上盤側でその層厚は約半分の５０ｍとなる。Ｆ２断層帯の下盤側付近では、層厚６０ｍであるが、上盤側では、反射面Ｂが不明瞭なこともあるが、層厚は７０ｍ程度以上と厚くなることが予想される。

（ｃ）反射面Ｃ−Ｄの堆積物の分布

反射面Ｃ，Ｄはセットとして、測線西端からＣＭＰ９００付近まで追跡できる。両反射面はほぼ並行で、Ｆ１断層の下盤側で、僅かに両者の間が広がるが、他では、それほど顕著ではない。反射面Ｃ，Ｄ合わさって、Ｆ１断層の上盤側やＦ２断層帯の上盤側頂部付近から東に傾く構造を明瞭に示している。

（ｄ）反射面Ｄの分布

最下位で認められる反射面Ｄは、測線西端からＣＭＰ９５０付近まで追跡できる。基盤岩上面から反射面Ｄまでの地層の層厚を見ると、Ｆ１断層の下盤側とＦ２断層帯の下盤側で、共に厚くなっている。前者の堆積物はＦ１断層で切られていることは明白であるが、後者では、堆積物はアバット状に上盤側の基盤岩を被覆する。一方、Ｆ１断層の上盤側頂部での基盤岩上面からＤ反射面までの層厚は３０ｍと下盤側での層厚１００ｍの１／３にまで、激減する。Ｆ２断層帯の上盤側の頂部でも同様に地層は薄くなっている。
