（１）反射断面
探査結果は、通常の表示方法の他に、深度断面図の相対振幅強度をカラーで表示した断面を作成した。相対振幅表示とは、断面の各トレースの振幅をその大きさに応じた色で表示したものである。通常の表示では、大きい振幅は隣のトレースの上に描かれるため細部が不明瞭となるが、この表示では明瞭となり、また負の振幅も情報として得られる。なお、相対振幅表示では、各トレースを複素変換した後、振幅情報を無視して位相情報を取り出して位相が零（各トレースで振幅が極大）に近い部分を黒線で併せて表示した。作成した断面（左側が西、右側を東で示している）は、以下の通りである。
図３−４−１８ 重合後時間断面図

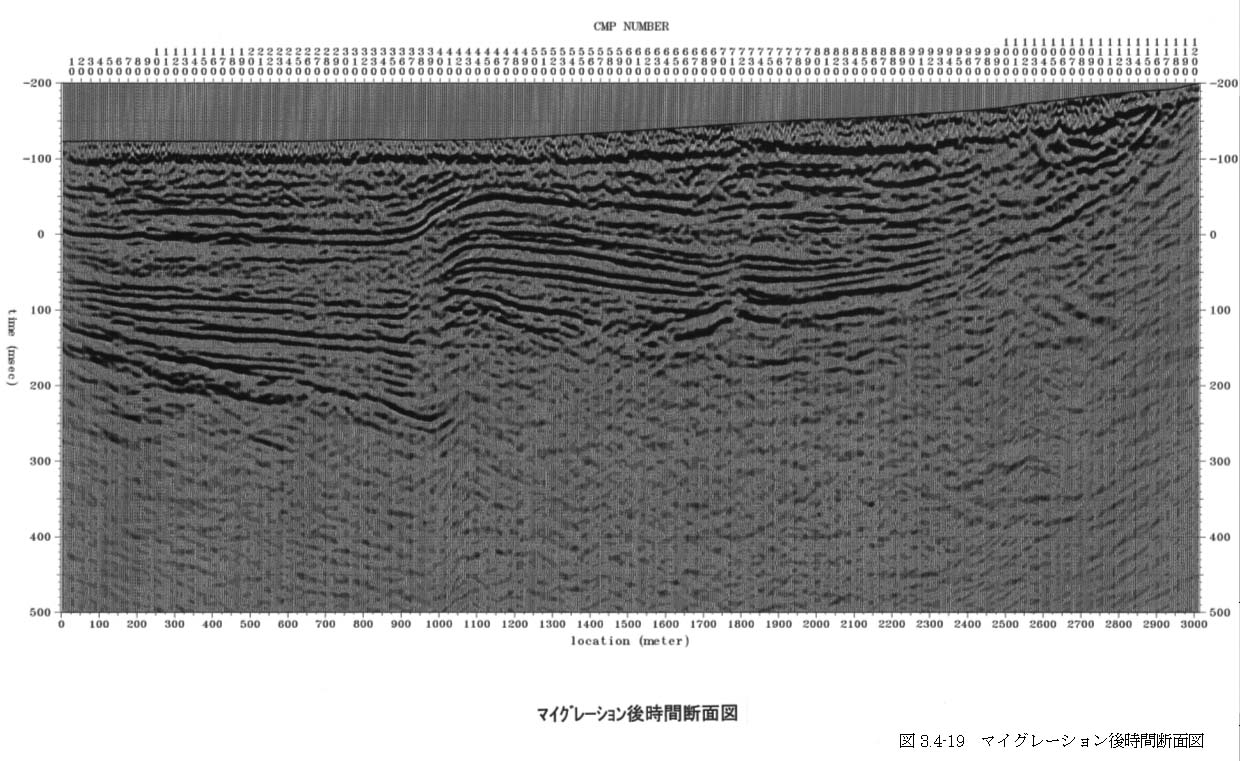

図３−４−１９ マイグレーション後時間断面図

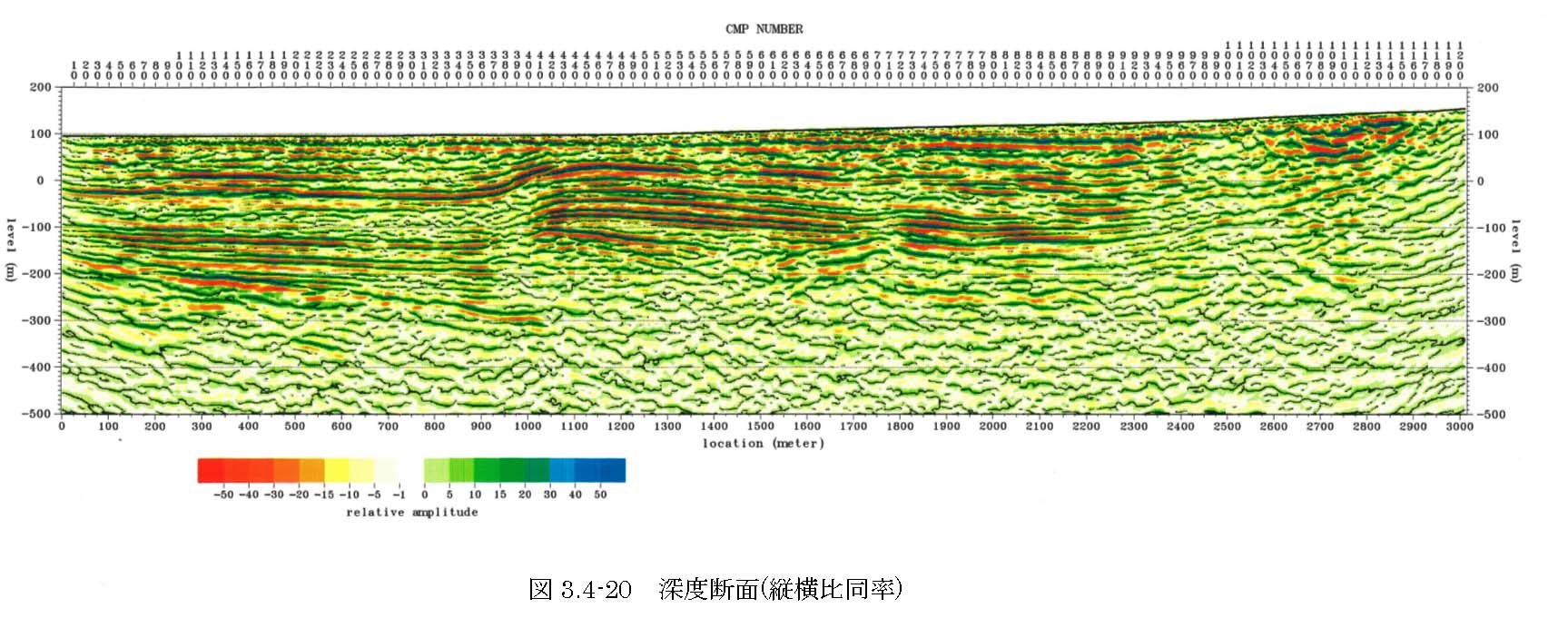

図３−４−２０ 深度断面図（縦横同率）
図３−４−２１ 深度断面図（縦を２倍に拡大）
