(8)波形処理結果

これらの波形処理を行った結果を、以下の100%断面図(1重合断面図)で示す。

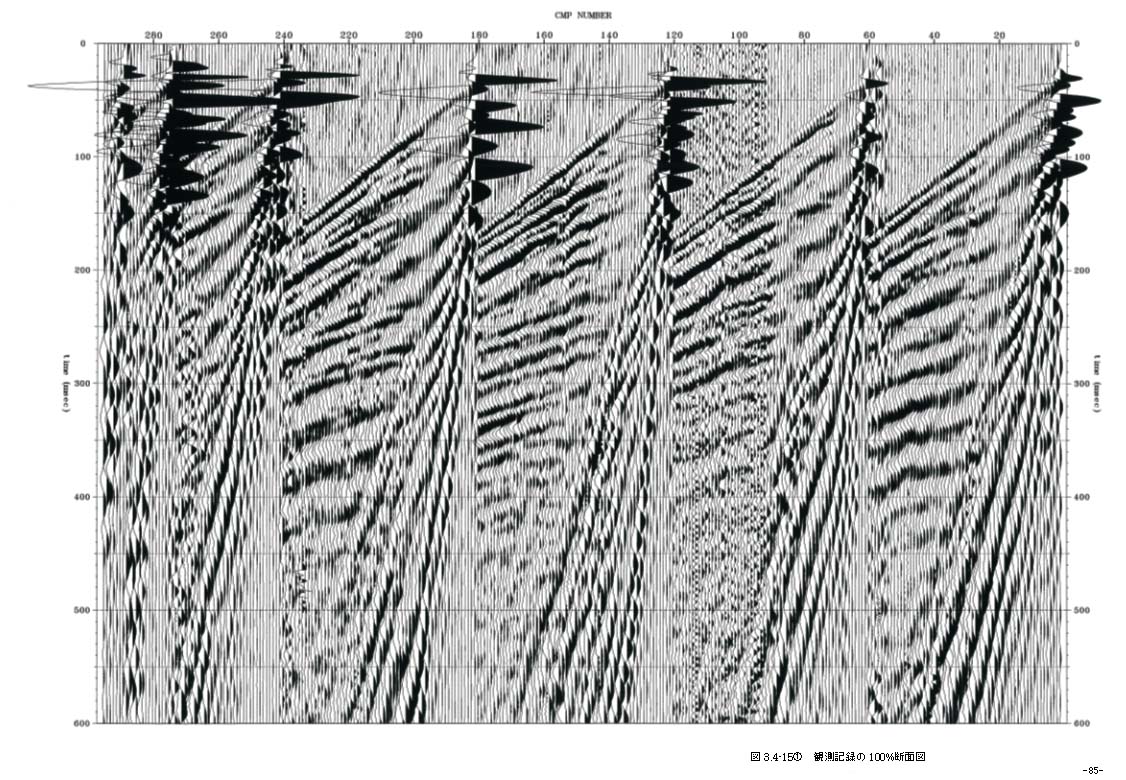

図3−4−15−1 観測記録の100%断面図

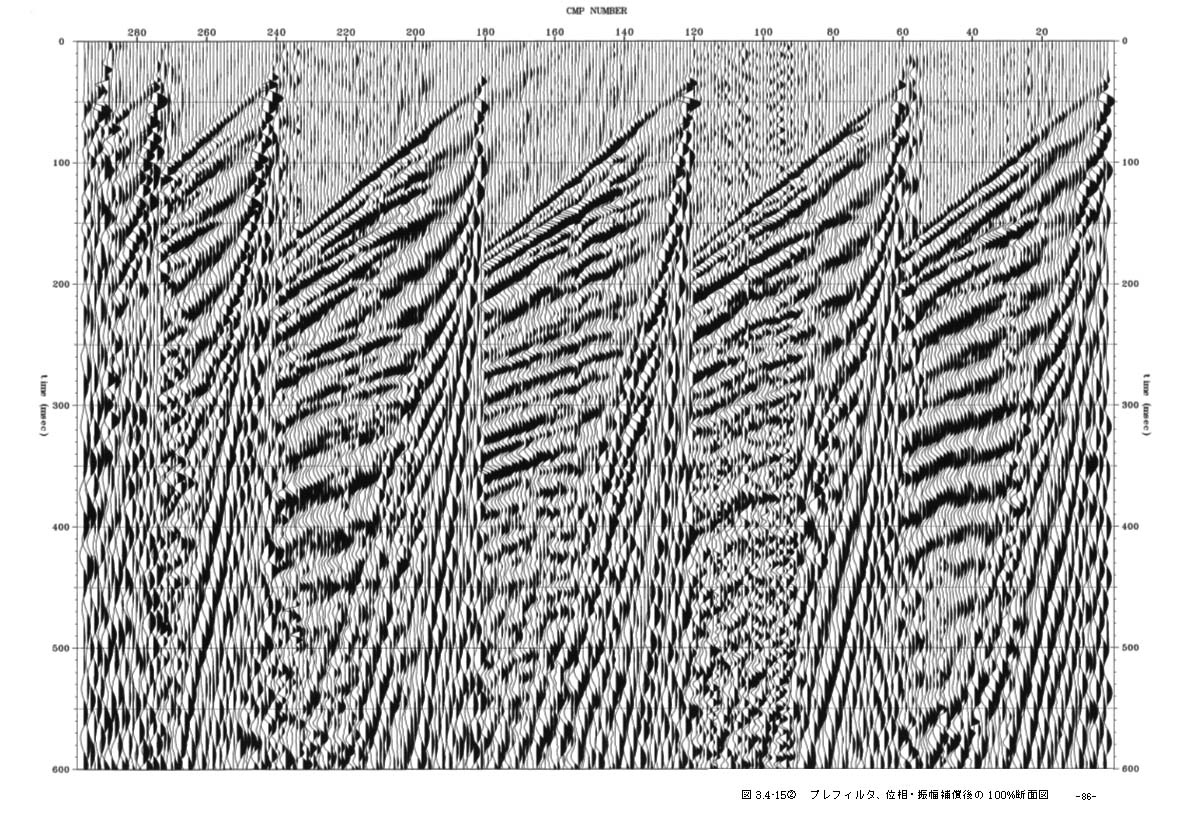

図3−4−15−2 プレフィルタ、位相・振幅補償後の100%断面図

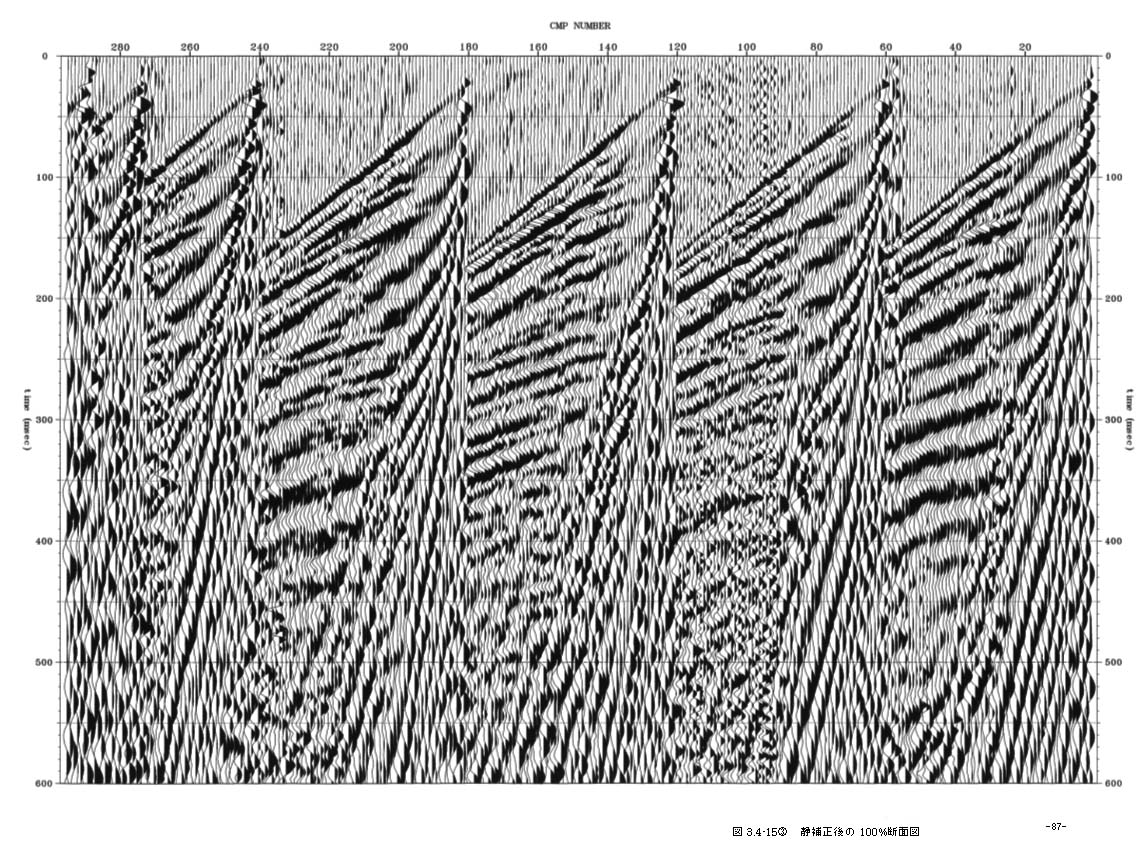

図3−4−15−3 静補正後の100%断面図

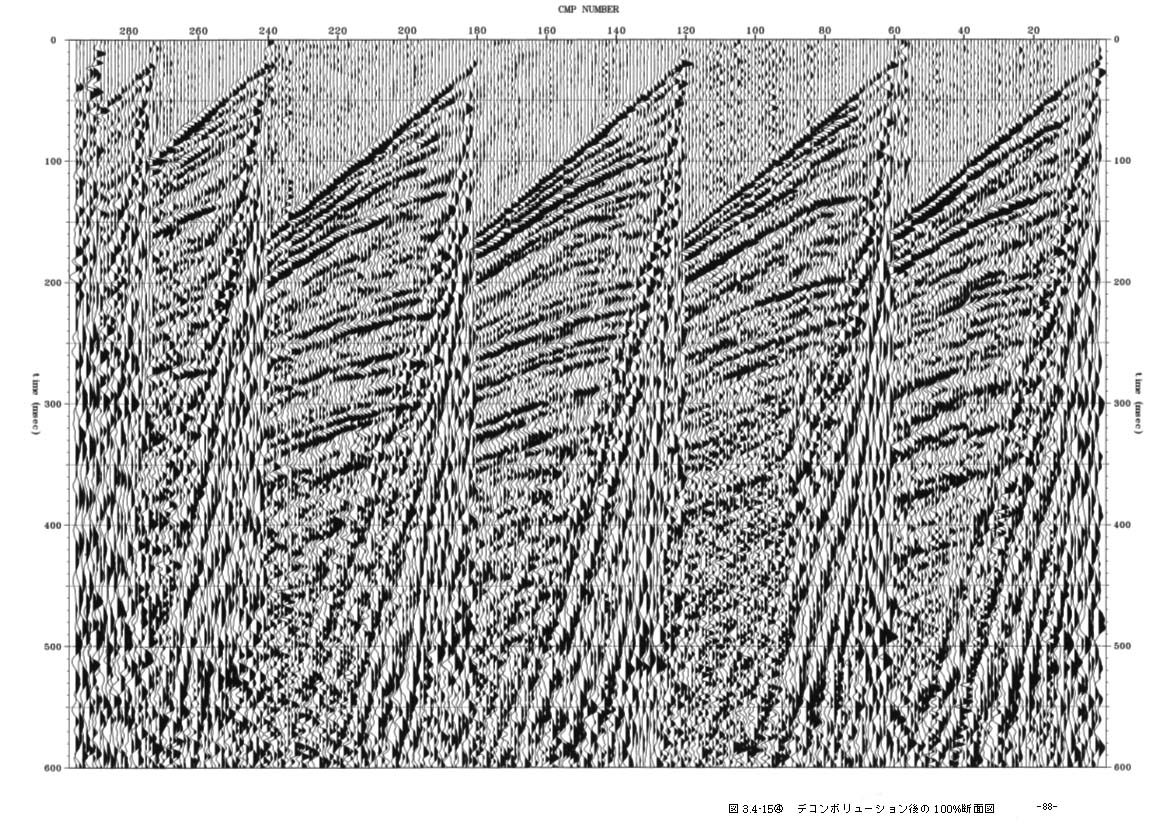

図3−4−15−4 デコンボリューション後の100%断面図

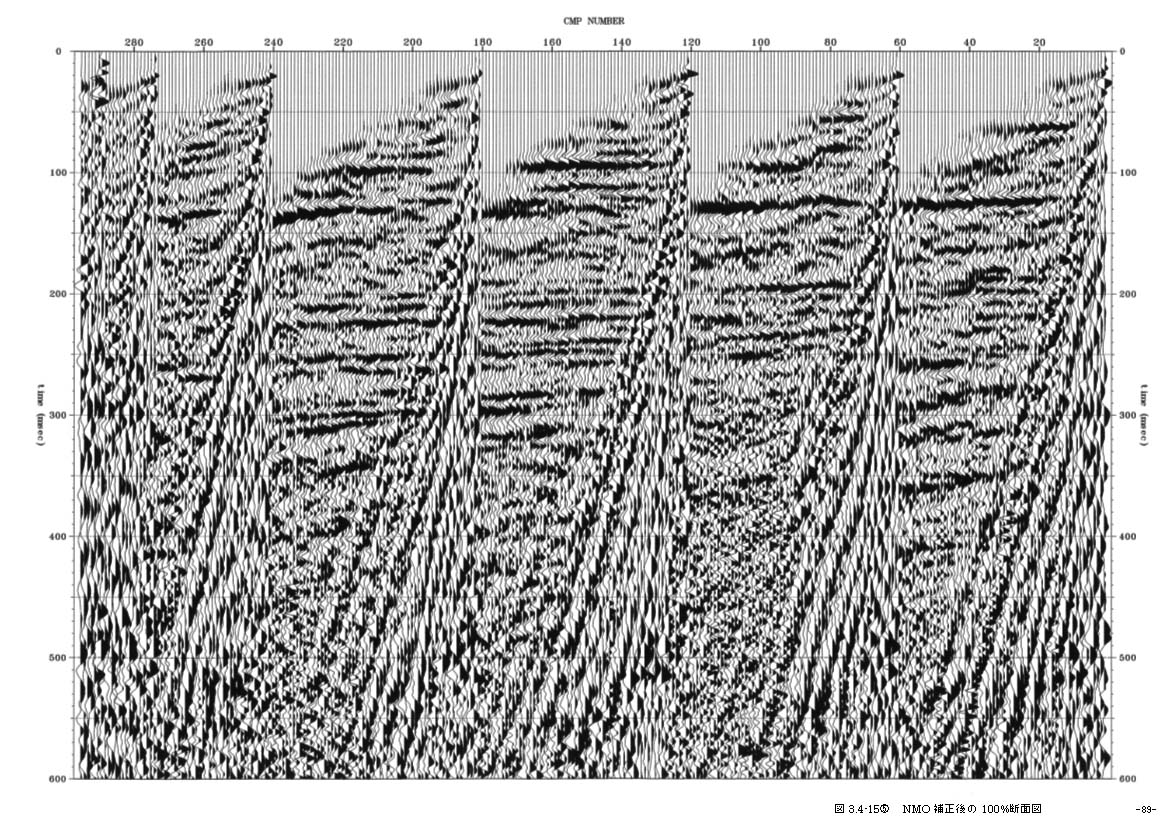

図3−4−15−5 NMO補正後の100%断面図

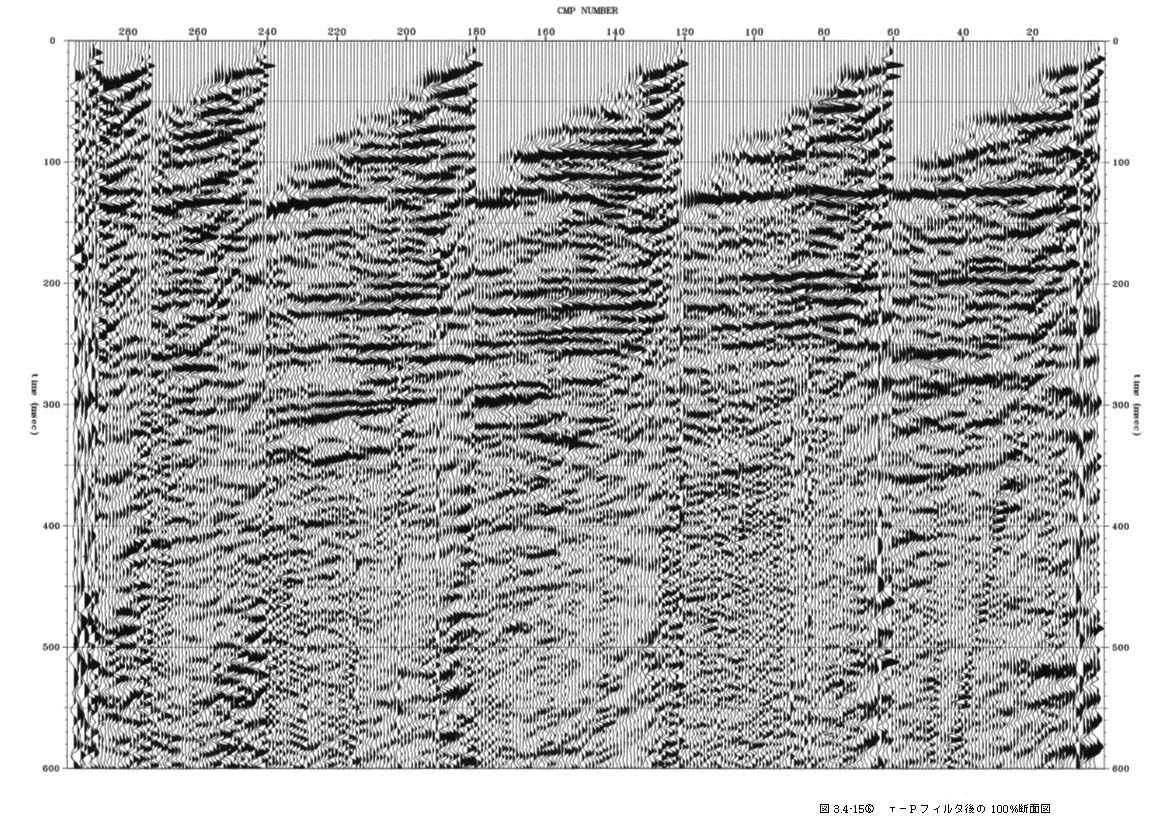

図3−4−15−6 τ−Pフィルター後の100%断面図
