(3)河原林測線の概要

千山峡出口(七谷川上流)〜中島池南側〜さくら公園南側〜府道郷ノ口余部〜河原林町河原〜亀岡農業公園〜桂川左岸堤防

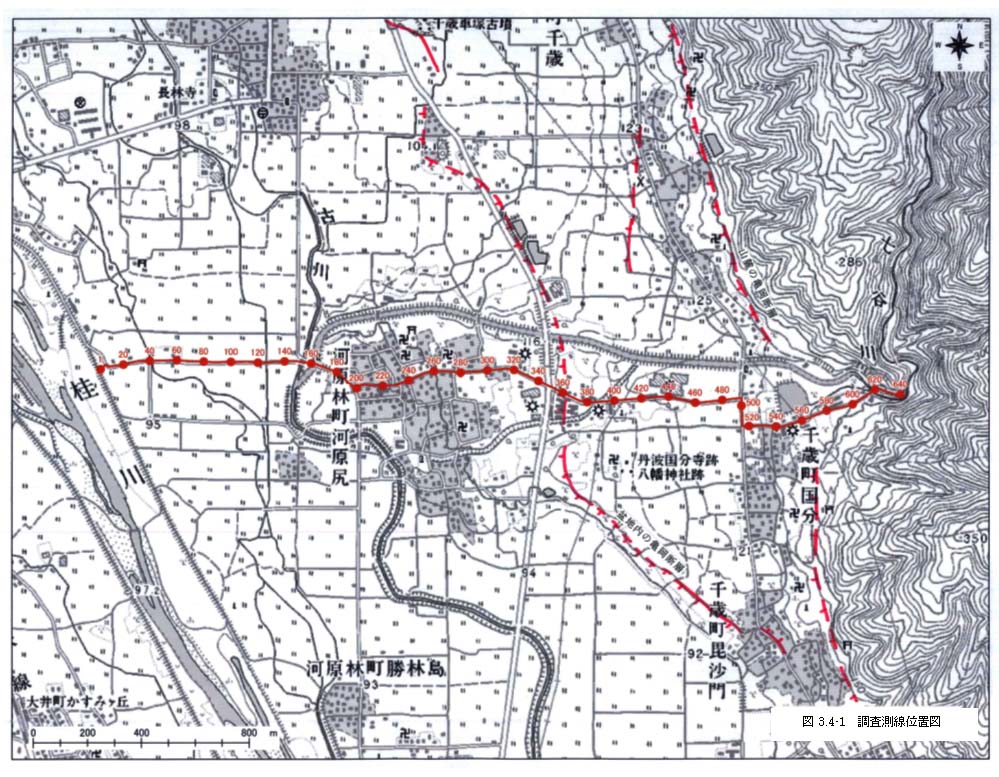

図3−4−1調査測線位置図参照、図中の番号はCMP番号)

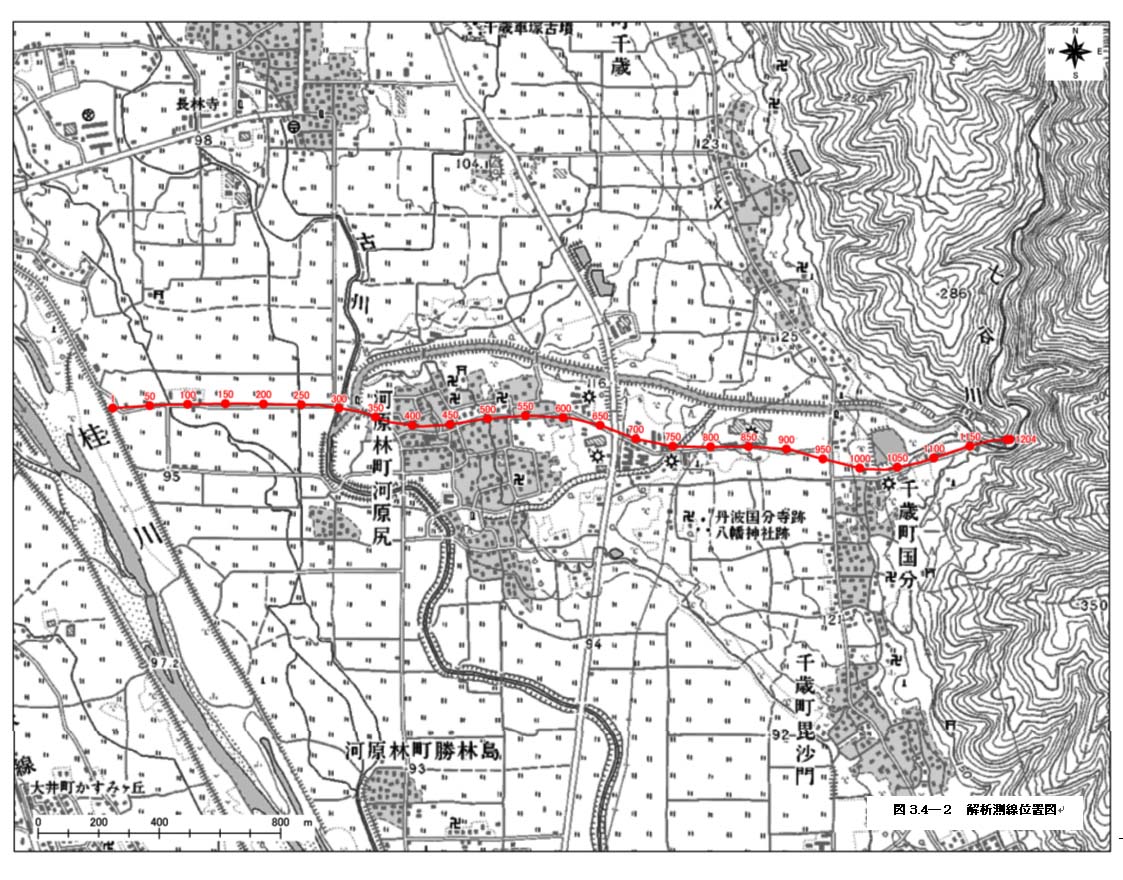

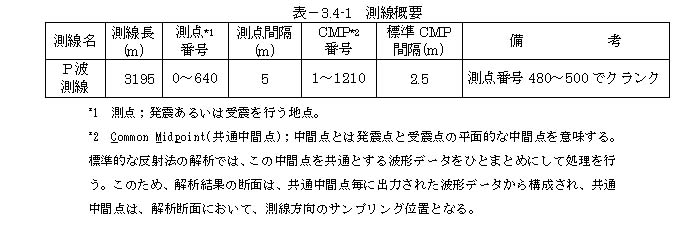

なお、測線の概要を表3−4−1に示す。また、解析測線位置を図3−4−2に示す。

1 測点;発震あるいは受震を行う地点。

*2 Common Midpoint(共通中間点);中間点とは発震点と受震点の平面的な中間点を意味する。標準的な反射法の解析では、この中間点を共通とする波形データをひとまとめにして処理を行う。このため、解析結果の断面は、共通中間点毎に出力された波形データから構成され、共通中間点は、解析断面において、測線方向のサンプリング位置となる。
