田中地区ではＬＢリニアメントの延長線を挟む位置でボーリング調査Ｔ−１孔とＴ−２孔を実施した。その結果を図２−３−２、図２−３−３に示した。

両孔の結果は、最下部に砥川溶岩、その上にＡｓｏ−２火砕流堆積物、Ａｓｏ−２・３間堆積物、Ａｓｏ−３火砕流堆積物、Ａｓｏ−４火砕流堆積物、Ａｓｏ−４ｓが重畳している。

各地層の落差は、Ａｓｏ−２火砕流堆積物の基底面の標高差で４．２ｍ［−３５．８ｍ−（−４０．０ｍ）］、Ａｓｏ−３火砕流堆積物の基底面では１．８ｍ［−１５．６ｍ−（−１７．４ｍ）］、Ａｓｏ−４火砕流堆積物の基底面では０．４５ｍ［−１２．３５ｍ−（−１１．９ｍ）］であり、漸次落差が小さくなる傾向は見られるが、その変位量は非常に小さい。

一方、南東側（谷奥側）で実施したＴ−０孔やＴ−３孔ではＡｓｏ−４およびＡｓｏ−３火砕流堆積物の基底面、Ａｓｏ−２火砕流堆積物上面に大きな高度差は認められない。したがって、本地区では北西側低下の大きな変位を有する断層は、トレンチの南側の山間部を南西−北東に走る断層と推定される。

田中地区では、Ａｓｏ−３火砕流堆積物が非常に薄く１〜２ｍ程度の厚さで認められたので、当初は大きな礫と推定されたが、４孔を終了し一連の地層であることが確認された。これは、Ａｓｏ−３火砕流堆積物が谷底で大きく浸食されていて、その上部をＡｓｏ−４火砕流堆積物が覆っている事が確認された。

また、Ａｓｏ−２火砕流堆積物の直下は砥川溶岩が分布し、砥川溶岩の上面は溶岩表層の状態を示している。

トレンチで確認された断層は主として横ズレ成分が強く、垂直成分のほとんどない事と調和的である。

（２） 平田地区

主として断層変位量や平均変位速度を把握するため、ＬＢリニアメントを挟んで２孔、総延長１３５ｍのボーリングを実施した。Ｈ−２孔にコア採取不良個所があり、Ｈ−２'孔として追加掘進した。その結果、断層の存在が予想されたのでピットを掘進し、Ａｓｏ−４火砕流堆積物の二次堆積物（Ａｓｏ−４ｓ）の撓曲を確認した。

ボーリング調査では、下よりＡｓｏ−１火砕流堆積物、Ａｓｏ−１・２間堆積物、Ａｓｏ−２火砕流堆積物、Ａｓｏ−２・３間堆積物、Ａｓｏ−３火砕流堆積物、Ａｓｏ−４火砕流堆積物、Ａｓｏ−４ｓ（Ｍ２面堆積物相当）が確認され、その上部は２ｍ以下の表土が分布する。

Ｈ−１孔では、Ａｓｏ−２火砕流堆積物はＡｓｏ−１火砕流堆積物と断層で接し、Ａｓｏ−２火砕流堆積物の最深部は６．６ｍである。Ｈ−２孔では基底面が−３３．５ｍに位置し、Ｈ−１孔の断層付近のＡｓｏ−２火砕流堆積物の最深部との比高３９．５ｍに達する。

Ｈ−１孔ではＡｓｏ−３火砕流堆積物を欠く。

Ａｓｏ−４火砕流堆積物はＨ−１孔では分布せず、Ａｓｏ−４ｓの基底は、Ｈ−１孔が標高４０．６ｍで、Ｈ−２孔では３１．３ｍであり、北西側低下で比高は９．１ｍである（図２−３−４）。

なお、踏査の結果から、山地内に推定した南側断層も含めた比高は、Ａｓｏ−２火砕流堆積物の基底面で約１００ｍ、Ａｓｏ−３火砕流堆積物基底面で約５０ｍと推定される。

（３） 木崎地区

木崎地区においては、沖積層下に断層が存在している可能性が高く、沖積層の厚さ、層相及び断層位置を把握し、トレンチ候補としての適性を検討するために、ＬＣリニアメント延長線の北西側にボーリング１孔（掘進長３５ｍ）を実施した。

その結果、本地区は下位より赤井火砕丘堆積物、Ａｓｏ−４火砕流堆積物、Ａｓｏ−４火砕流堆積物の二次堆積物（Ａｓｏ−４ｓ）が分布し、その上に約４．６ｍの沖積層が分布することが確認された。しかし、層相は風化火山灰起源のシルト層であり、砂層等の挟み層が認められず、断層の履歴の確認が困難と判断し、山側のボーリング調査や予備トレンチ調査を取りやめた（図２−３−５）。

なお、Ａｓｏ−４火砕流堆積物基底面は−２０ｍ付近であり、周辺の既往ボーリングと大差のない結果であった。図２−３−２ 田中地点におけるボーリング調査結果

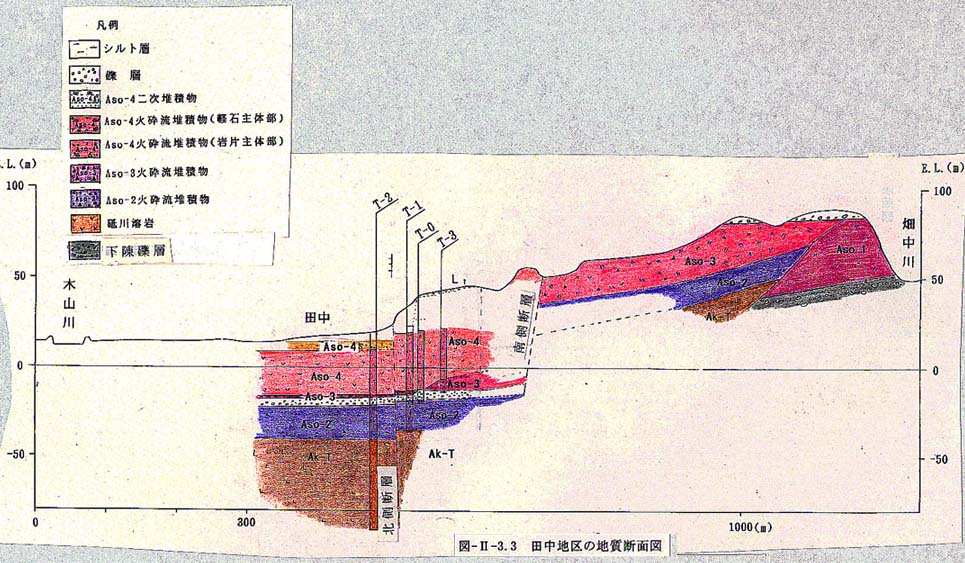

図２−３−３　田中地区の地質断面 図２−３−４ 平田付近の地質断面図

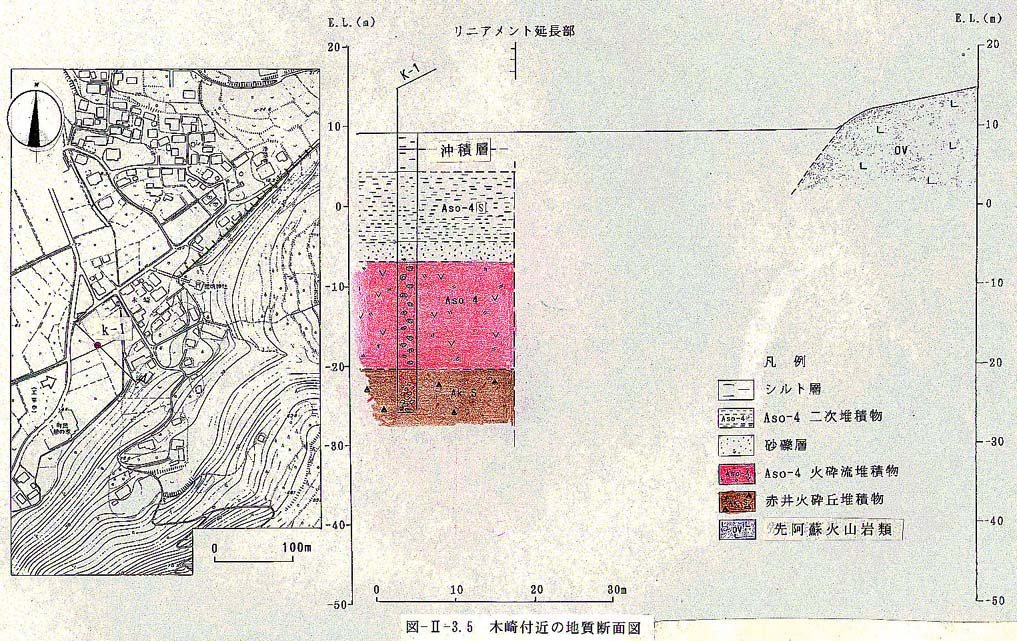

図２−３−５ 木崎付近の地質断面図
