この地区では，平成８年度に６本の調査ボーリングを実施しており，その結果ボーリング Ｎｏ．�@−５と Ｎｏ．�@−６の間に活断層による変形が延びている可能性が高いことがわかった。今年度は， 最近の活動性を定量的に求めるため， さらに２本 （Ｎｏ． �@−７， Ｎｏ． �@−８） のボーリング調査を実施した （図２−８） 。

調査の結果， 図２−９に示したように， アカホヤ火山灰層 （約６３００年前の広域テフラ） 層準とＡＴ火山灰 （約 ２４０００年前の広域テフラ） が連続して追跡された。これに基づいて作成した地層断面 （図２−１０）により， ボーリング Ｎｏ．�@−７と Ｎｏ．�@−６の間にはアカホヤ火山灰 （Ｋ−Ａｈ：約６３００年前の広域テフラ） 層準が上下方向に約２ｍ，ＡＴ火山灰 （約 ２４０００年前の広域テフラ） 層準が上下方向に約６ｍ食い違っていることが明らかになった。

以上の結果，この断層は図２−１１ に示したように基盤中ではみかけ上逆断層であり，大阪層群などの被覆層では断層変位は撓曲構造へと変化していること，変位は地表付近の沖積層にまで及んでおり，現在も活動的な断層であることがわかった。

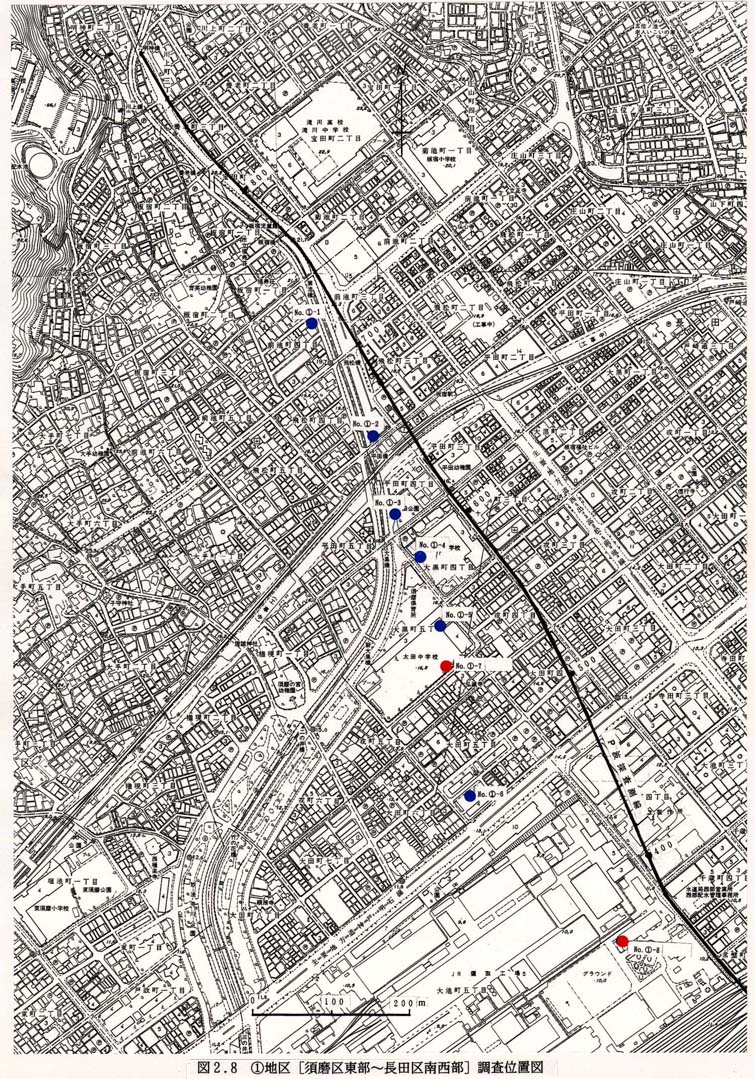

図２−８　�@地区 ［須磨区東部〜長田区南西部］ 調査位置図

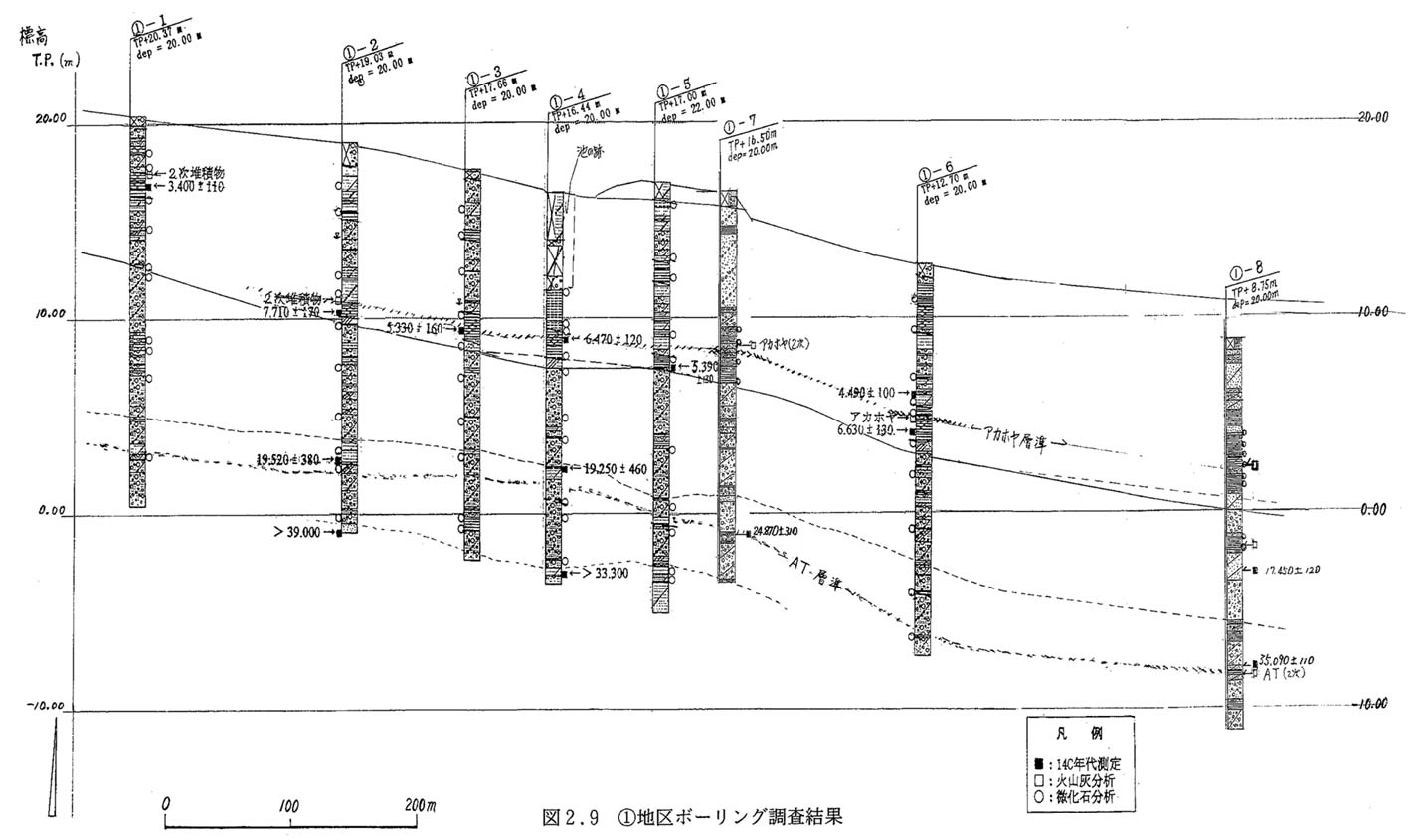

図２−９　�@地区ボーリング調査結果

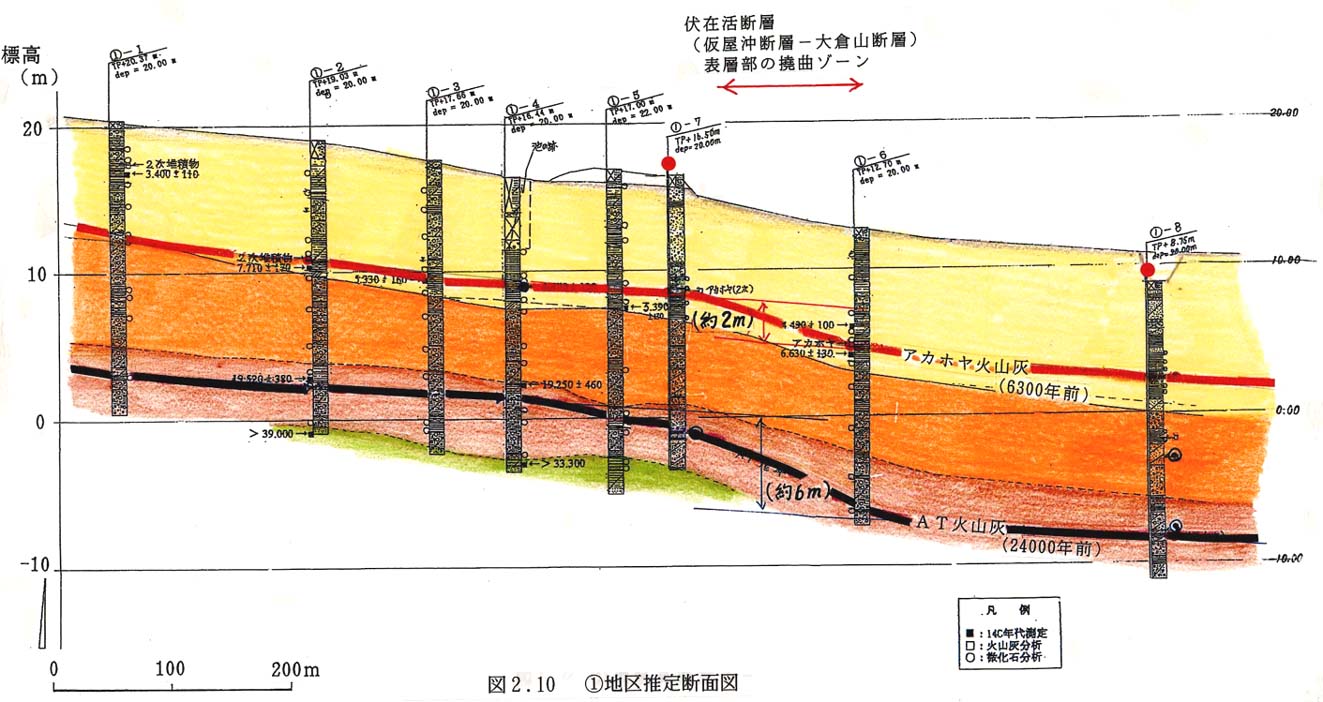

図２−１０　�@地区推定断面図

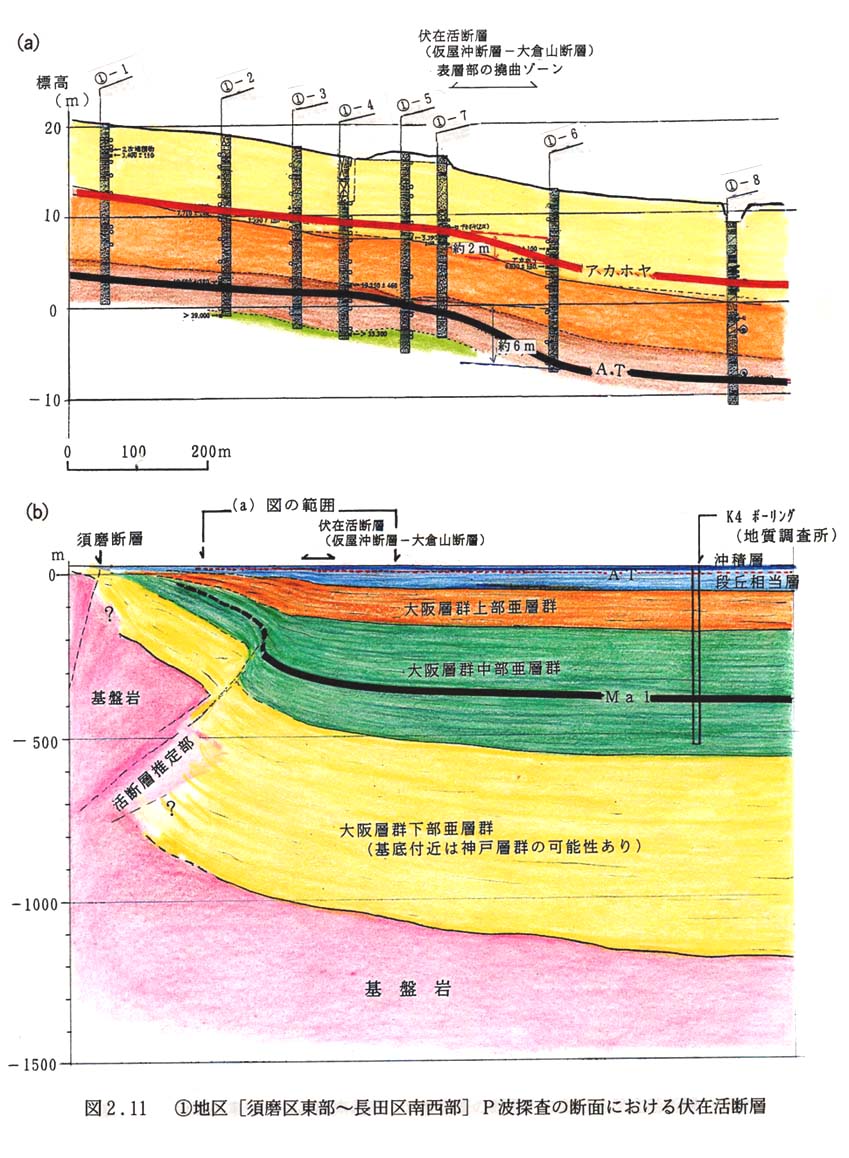

図２−１１ 　�@地区 ［須磨区東部〜長田区南西部］ Ｐ波探査の断面における伏在活断層の形状 （ｂ）と地表付近の推定地層断面図 （ａ）

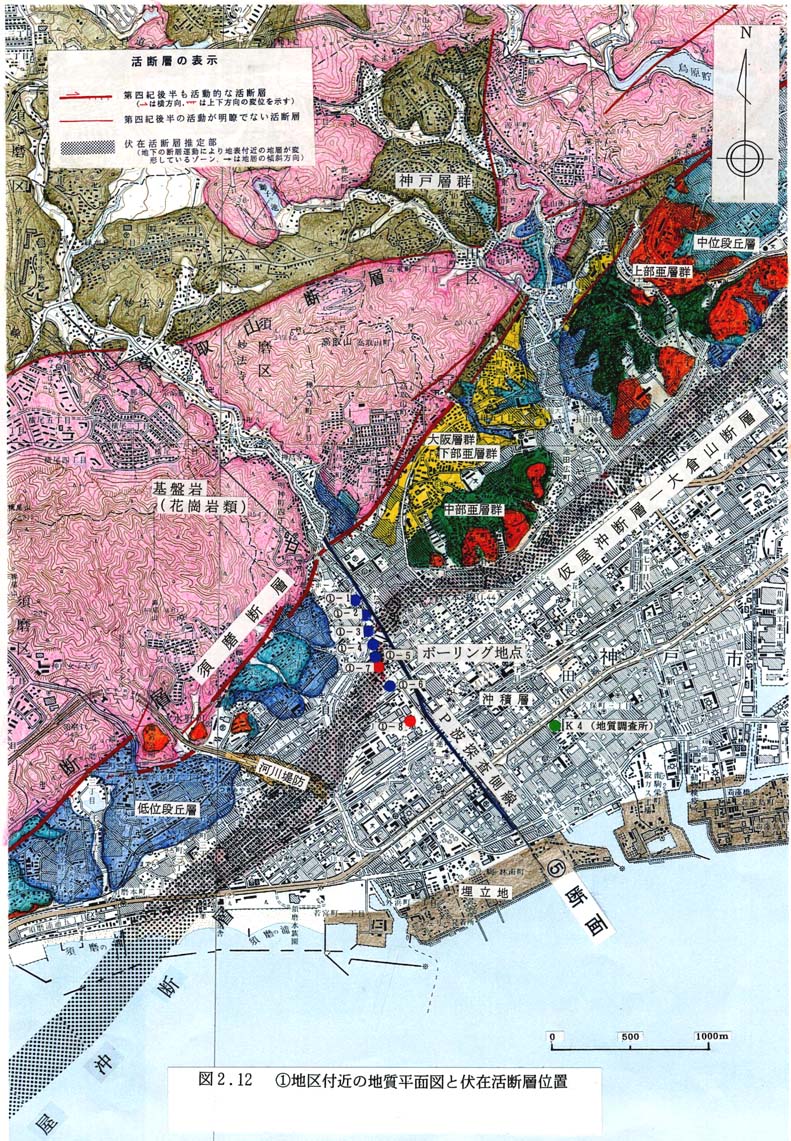

図２−１２ 　�@地区付近の地質平面図と伏在活断層位置
