３−２ @地区の地下深部構造
反射法地震探査（Ｐ波）の結果，ほぼ予想した位置に伏在活断層が確認された。山陽本線板宿駅を中心にした幅５００ｍのゾーン（ＣＤＰＮｏ． でいえば ５８０〜８００ の区間）では，断層の影響で大阪層群などの軟らかい堆積層が大きく曲げられている。最も新しい活動は，板宿駅の南方１００〜２００ｍあたりにみられる。またボーリング試料を用 いて実施した１４Ｃ年代測定や火山灰分析調査の結果から，この伏在活断層は地表付近でボーリング地点 Ｎｏ．@−５と Ｎｏ．@−６の間の沖積層にまで変位を与えている可能性が高い。以下，次の図面を添付する。図３−１０ @地区地質平面・調査位置図

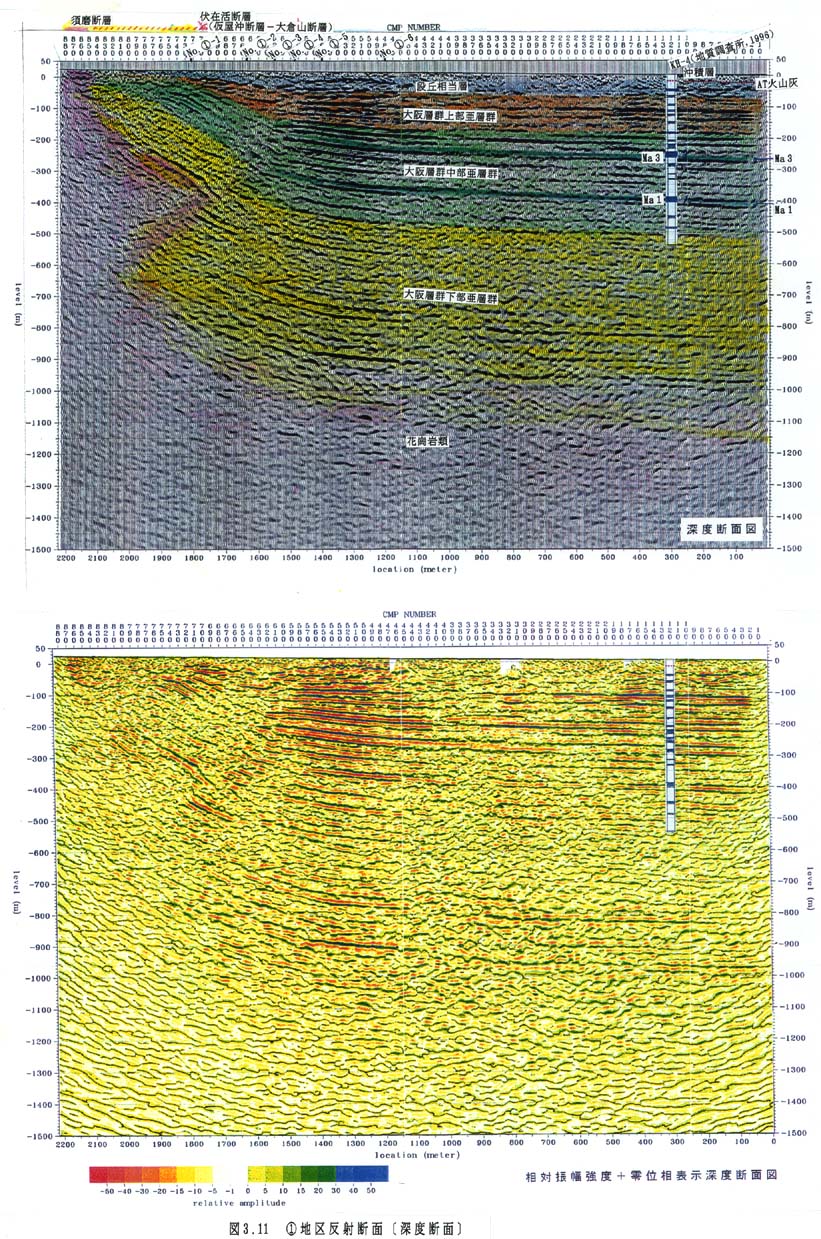

図３−１１ @地区反射断面（深度断面）

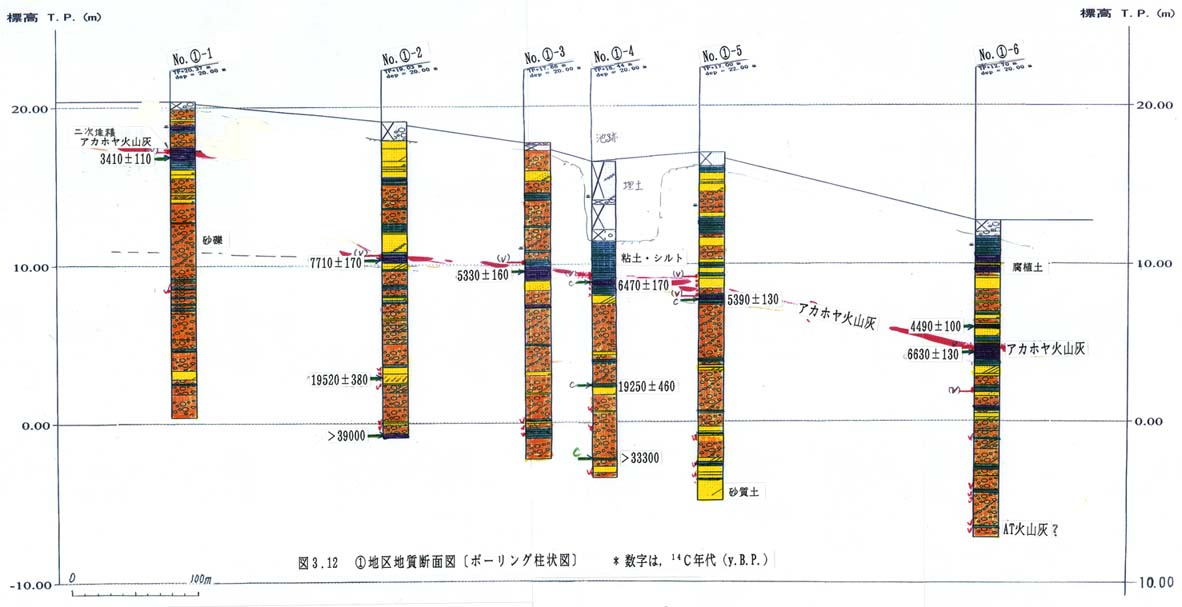

図３−１２ @地区地質断面図（ボーリング柱状図）

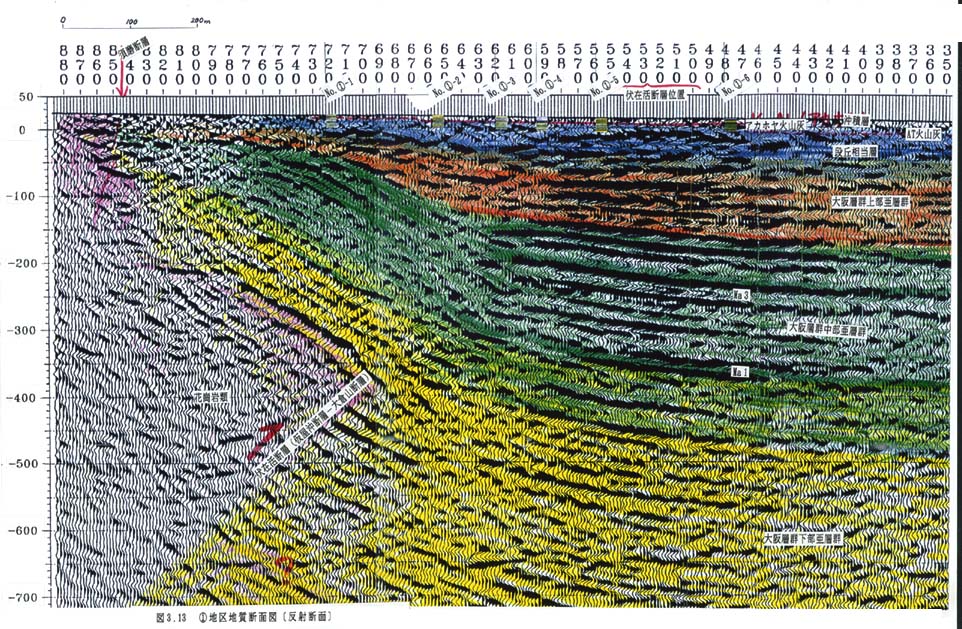

図３−１３ @地区地質断面図（反射断面）
