4−3−1 測線位置
探査地点における各測線位置を、

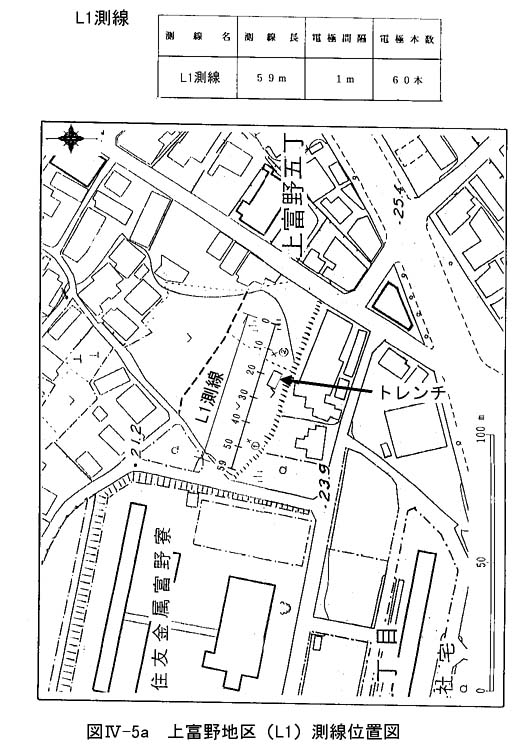

図4−5−1
(上富野:L1)、

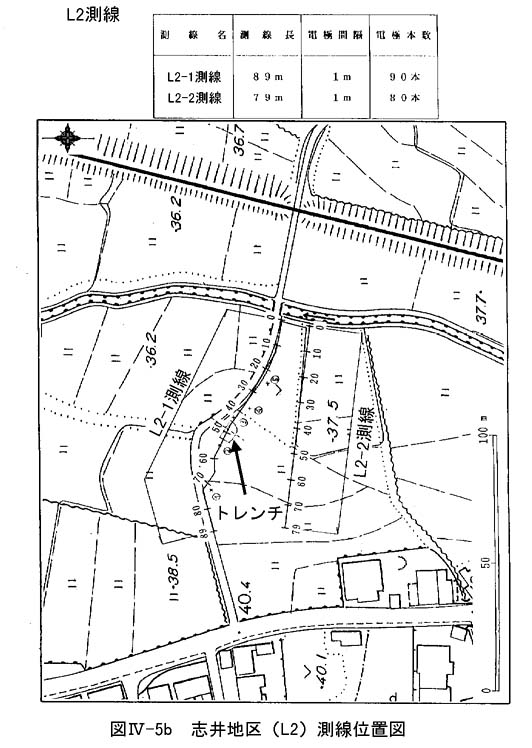

図4−5−2
(志井:L2)、

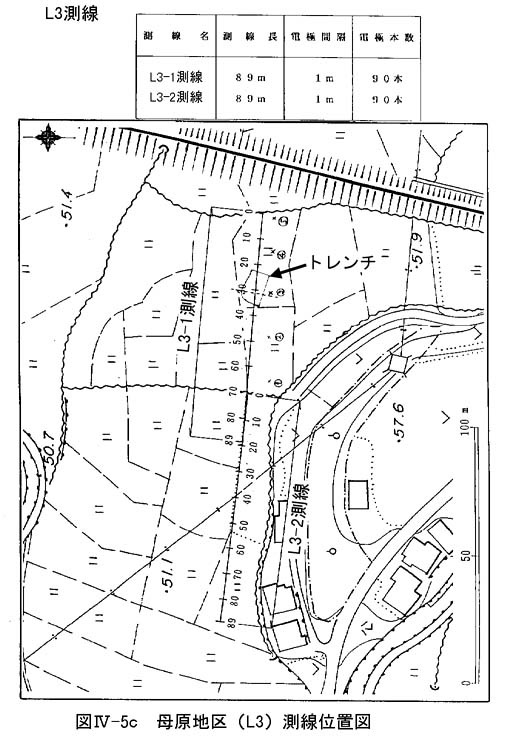

図4−5−3
(母原:L3)に示す。各測線上の数値は測線上の距離(m)を表す(10m毎に記載した)。各地区では測線近傍でトレンチが掘削されたので、その位置も示した。
調査地域は図に示した3地域であるが、L2(志井)、L3(母原)では、2測線ずつ実施した。L2では、2測線をほぼ平行に設定し、断層の走向方向での地下構造の変化を調べた。
