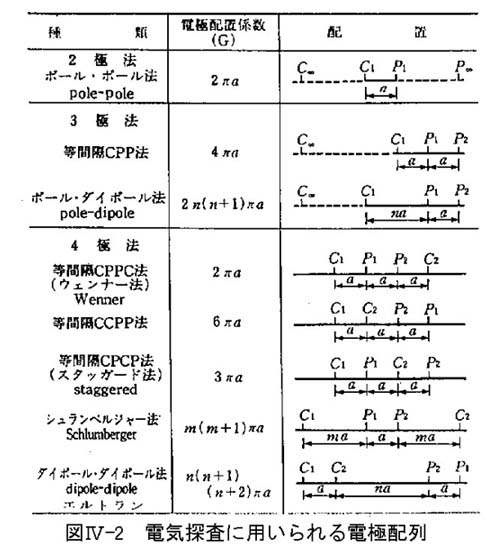

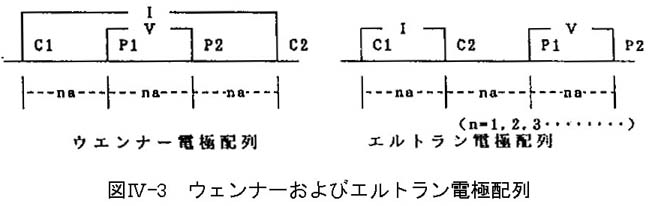

電気探査で使われる電極配列の例を図４−２に示す。それぞれ地下構造に対する応答に特徴があるが、今回の高密度電気探査では図４−３に示すウェンナー型及びエルトラン型の２種類の電極配列で行った。これら２種類の電極配列に対する見掛比抵抗を用いることにより、垂直構造にも水平構造にも十分な感度が得られる。

比較的浅い地層（第四紀層）の変化を把握する目的のため、探査深度は深度１５ｍ程度とし、電極間隔は１ｍとした。測線長、電極間隔等の探査仕様は表４−１に示した。

今回の測定に使用した電気探査機器を、表４−２に示す。今回の探査では、市街地や送電線近くでの測定が計画されたので、それらによるノイズの対策として、できるだけ多くの電流を流し測定値を大きくすること、および測定電位波形をスタッキングすることに留意した。

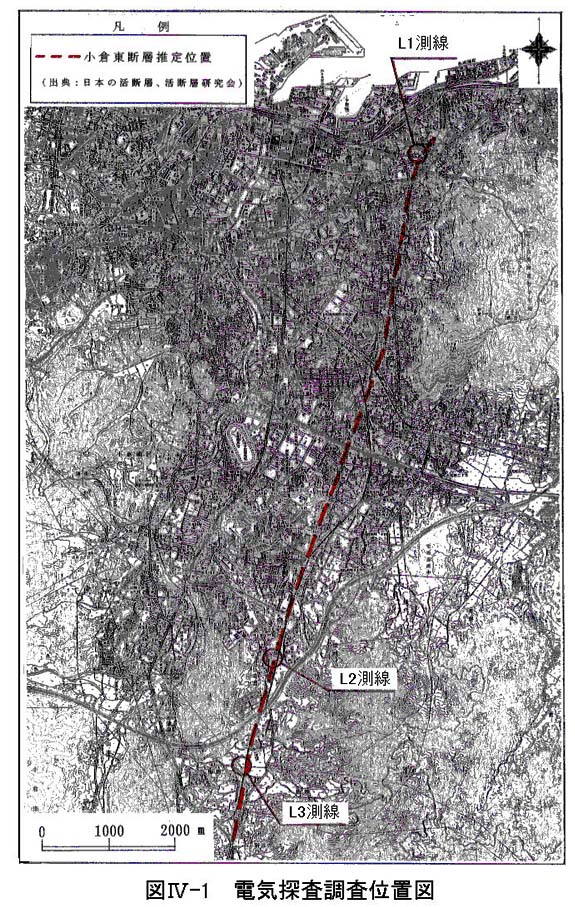

現場での探査は、ボーリングやトレンチ調査の実施前の１９９６年８月８日〜１０日に志井地区（Ｌ２）および母原地区（Ｌ３）で各１測線ずつ、１０月３０日〜１１月２日に上富野地区（Ｌ１）・志井（Ｌ２）・母原（Ｌ３）で各１測線ずつ実施した。その後、１１月末までにデータの整理、二次元インバージョンを行った。調査数量は表４−１に示す。

探査は、北九州市活断層調査実行委員会物理探査班が計画・実行したが、現場作業は国際航業株式会社 九州事業本部地質部が担当した。

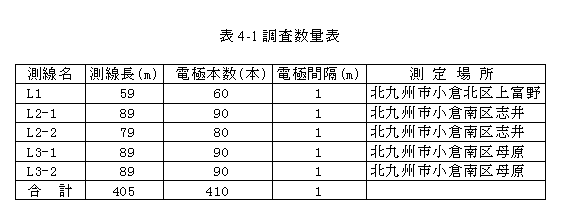

表４−１調査数量表

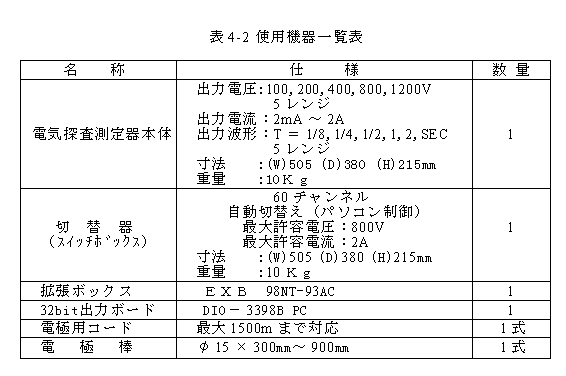

表４−２ 使用機器一覧表
