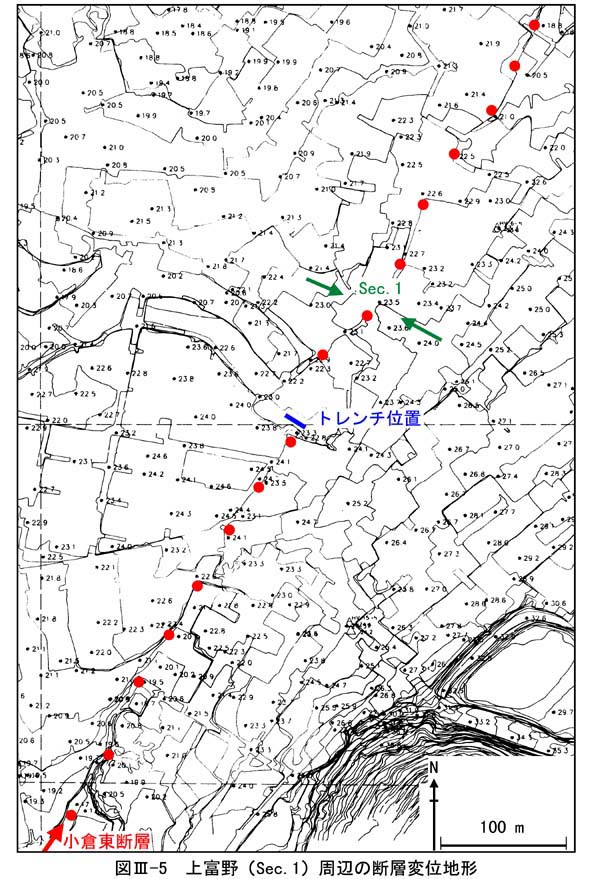

上富野（Ｓｅｃ．１）周辺の１／２，５００地形図を、図３−５に示す。本地域においては、現状でも低断層崖を確認できるが、人工改変が顕著に進行する前の空中写真をもとに図化したので、より鮮明に読み取ることができる。等高線間隔は５０ｃｍである。小倉東断層は、この図のほぼ中央を北北東−南南西方向に通過しているが、途中で断層線のトレースが不連続に変化するようにも見える。低断層崖の比高は、５０ｃｍ〜１ｍである。なお本図には、トレンチ掘削位置も示してあるが、その成果については後述する。

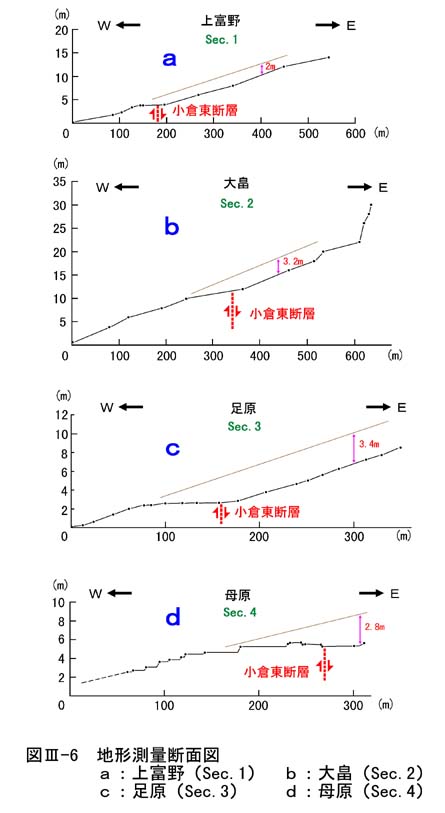

図３−５の測線Ａ−Ａ'に沿って測量を行い、地形断面図を作成した（図３−６ａ）。

測線は、東から西へ流れる河川が形成した扇状地面（Ｌ面）上にある。このため、地表面は西へ傾斜しているが、断層線付近でほぼ水平になっている。初生的にはその部分に、西上がりの比高数１０ｃｍ程度の低断層崖があったと想定されるが、現在は人工改変によってならされていると考えられる。断層変位には撓みが伴われることが普通であるので、幅数１００ｍ程度の範囲で地形面の傾斜を比較して上下変位量を求める必要がある。すでに述べたように、低断層崖の比高は１ｍ程度であるが、図３−６ａに示したように撓みを評価すると、小倉東断層の上下変位量は２ｍとなる。

大畠（Ｓｅｃ．２）と足原（Ｓｅｃ．３）においても、同様の測量成果を得た（図３−６ｂ，ｃ）。上富野と同様に、Ｌ面は西へ傾斜する扇状地面である。したがって、本来であるならば、Ｌ面は東から西へ滑らかに傾斜して連続するはずである。ところが、断層線付近に傾斜の異常が認められ、滑らかにはつながらない。米軍撮影の空中写真では西上がりの低断層崖が見られるので、後に人工改変によって平坦化されたことを示している。撓曲変位を評価するために、幅数１００ｍの範囲でＬ面の傾斜を比較すると、小倉東断層の上下変位量は３．２−３．４ｍとなる。
