4−4 解析結果

調査測線上、12.5m間隔、1370CDPについて、解析結果として、

  *最終重合断面図

  *マイグレーション断面図

  *深度断面図

  *速度断面図

が得られた。

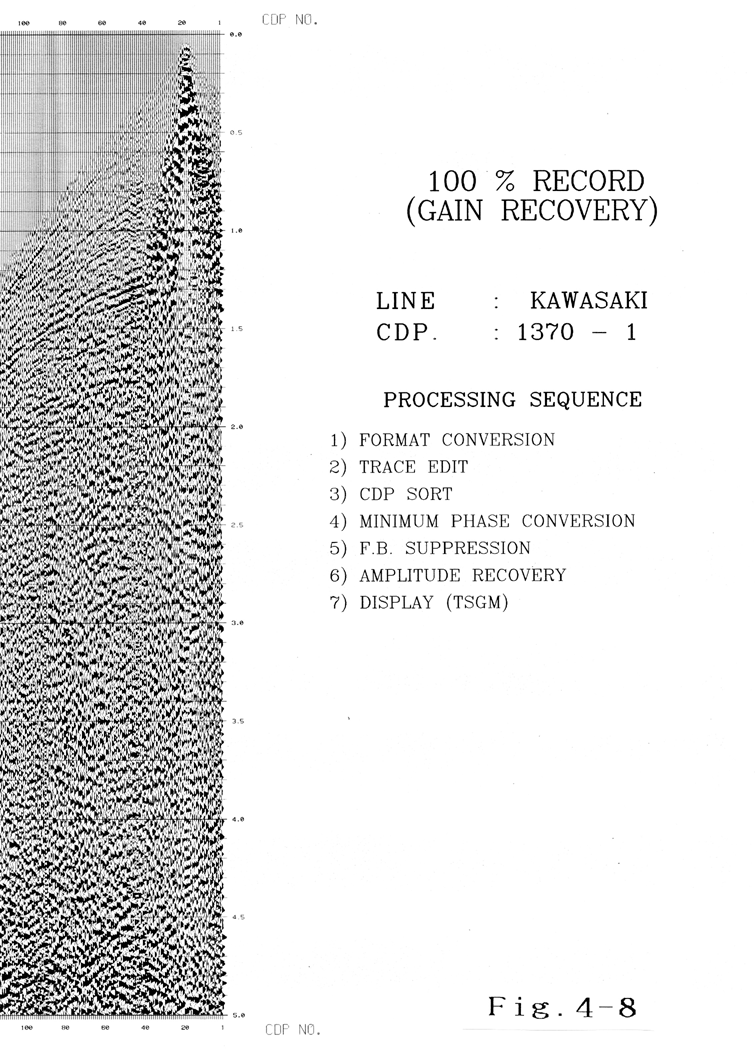

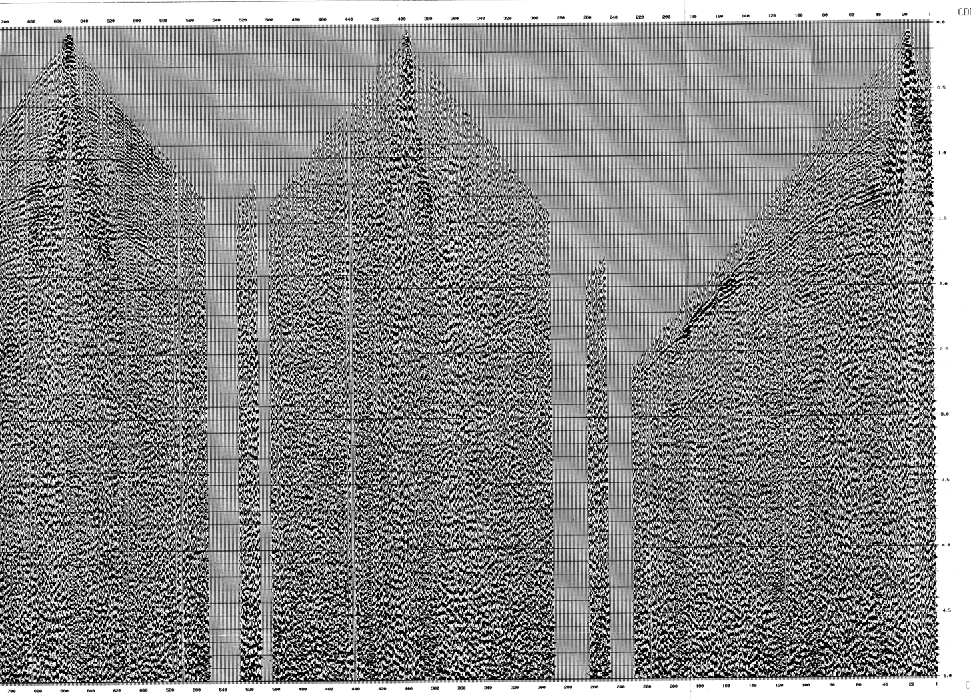

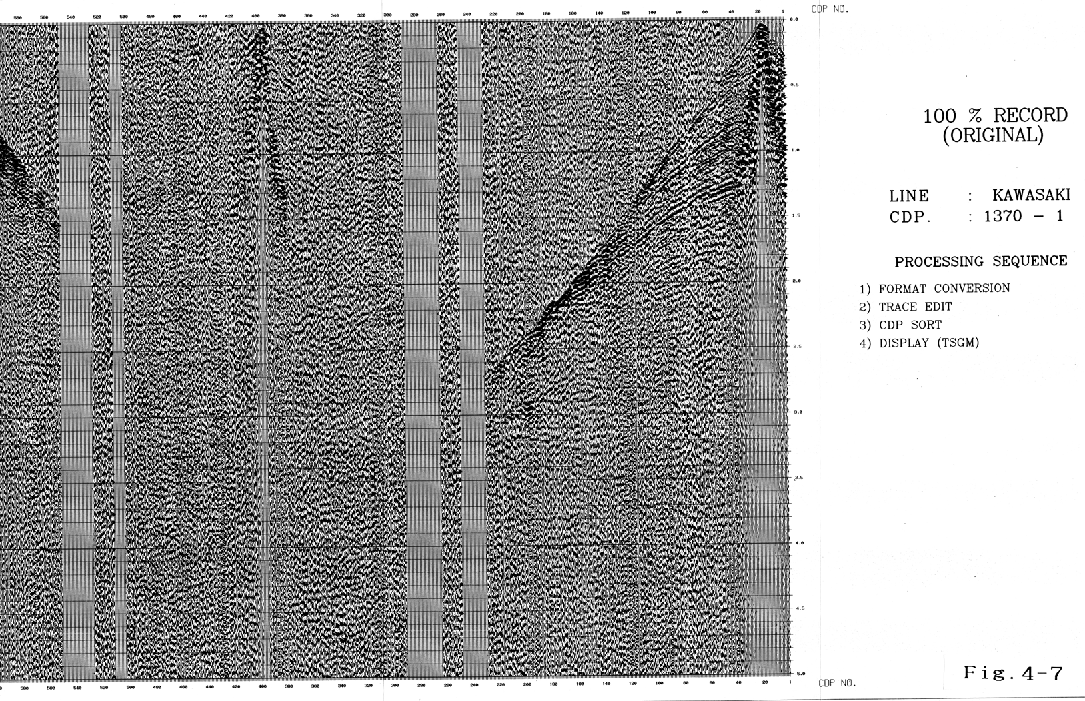

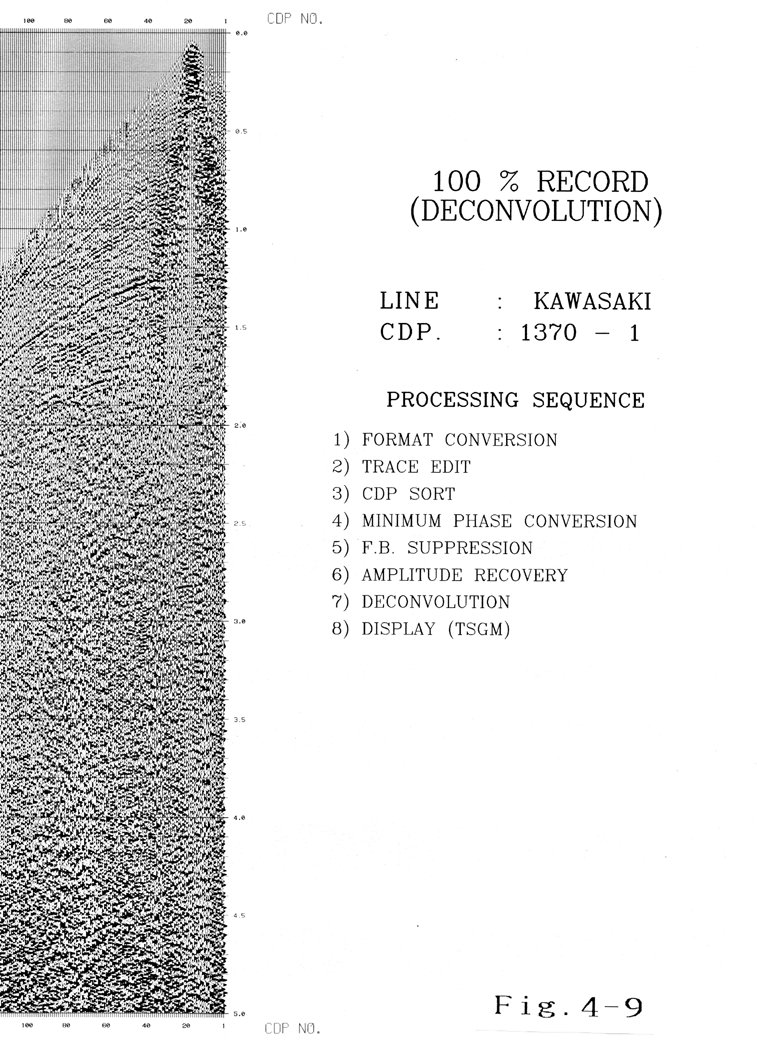

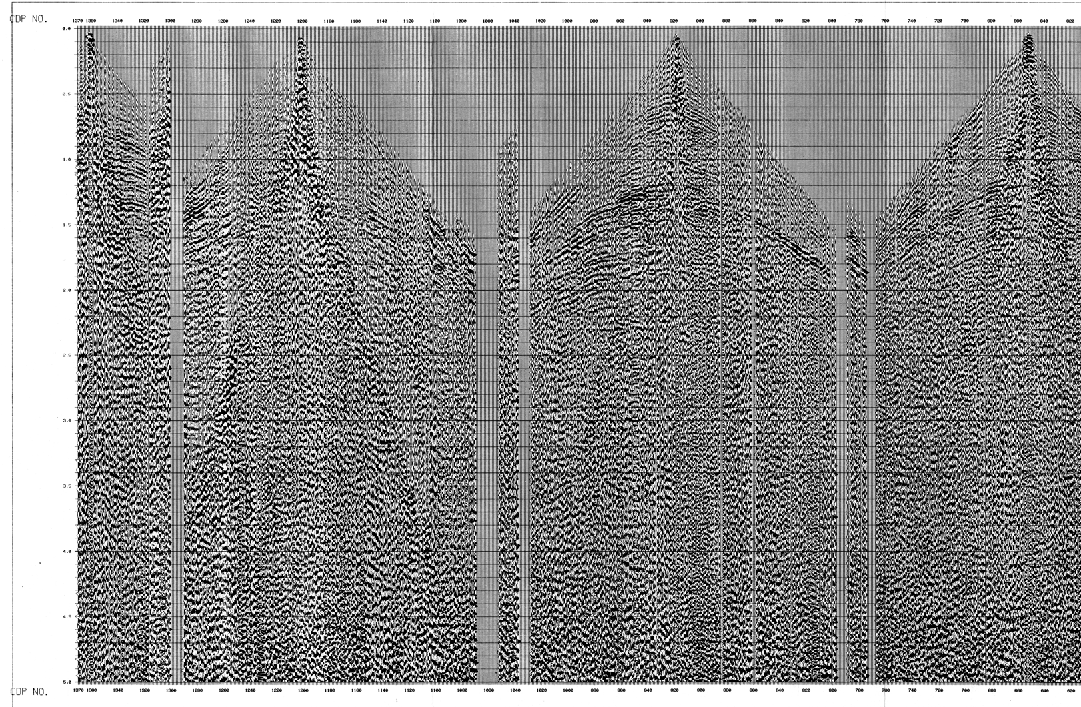

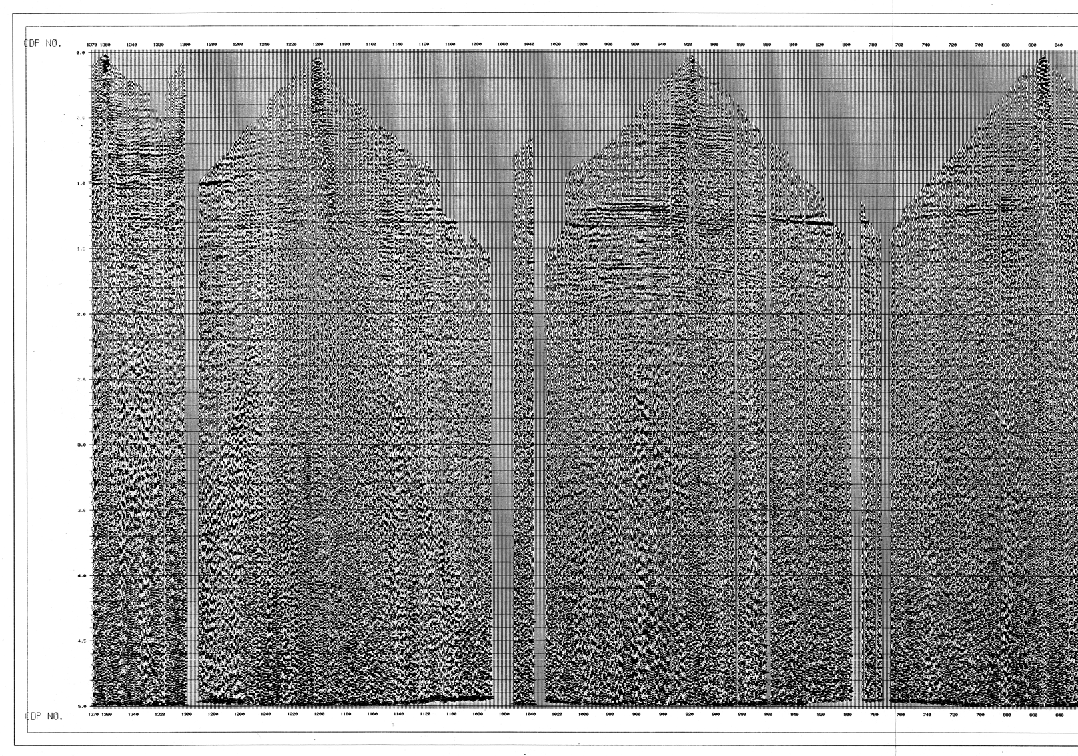

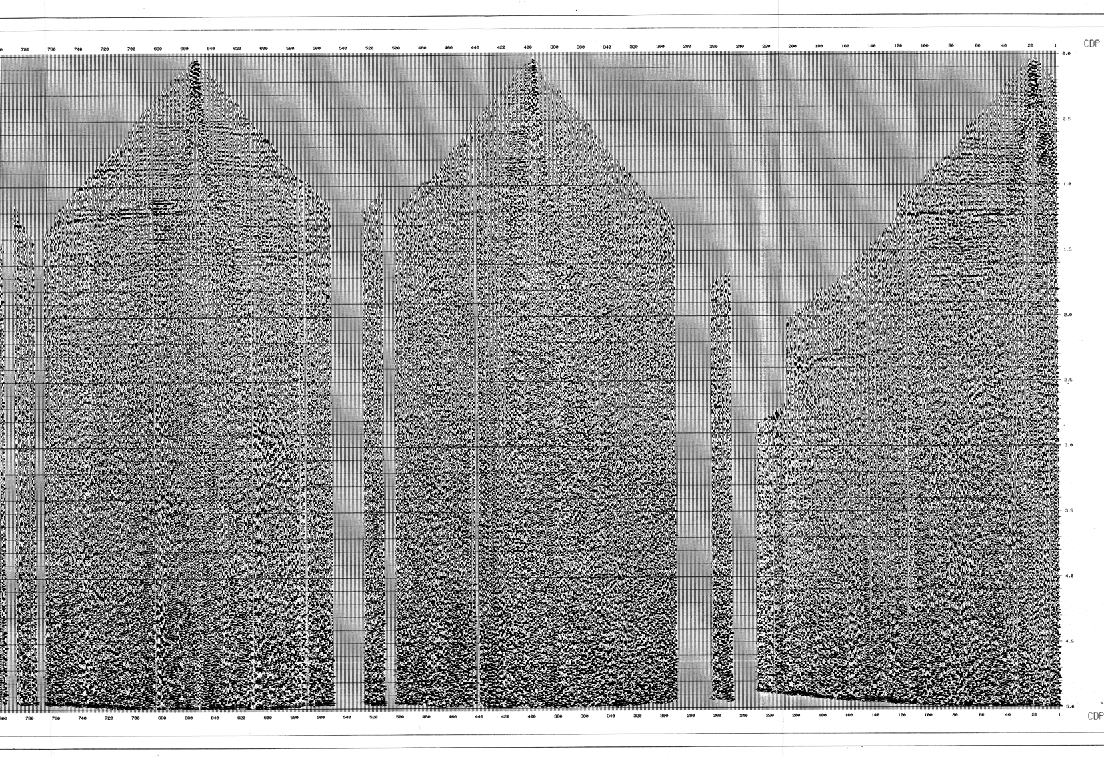

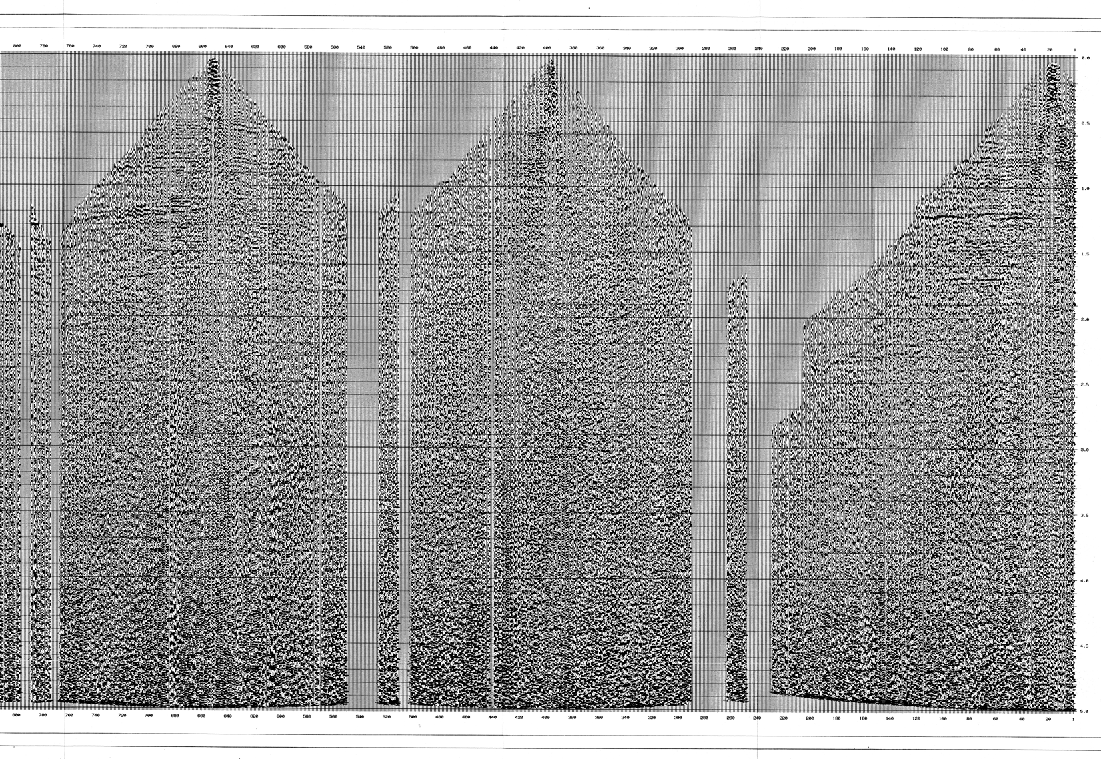

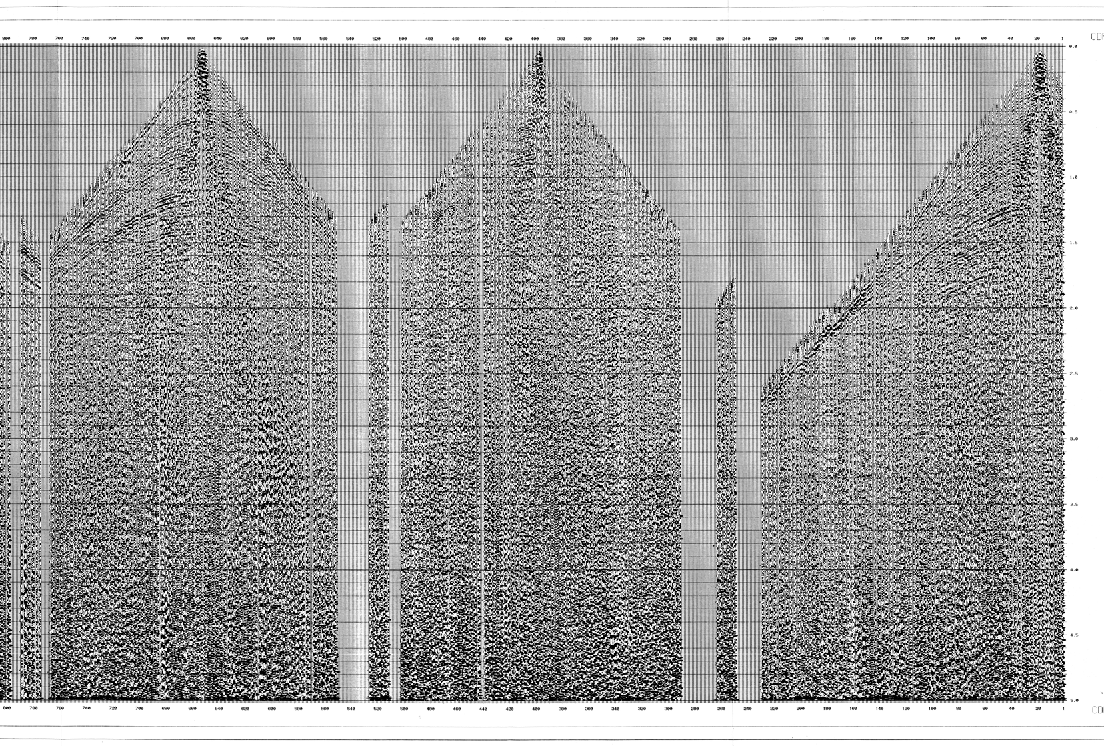

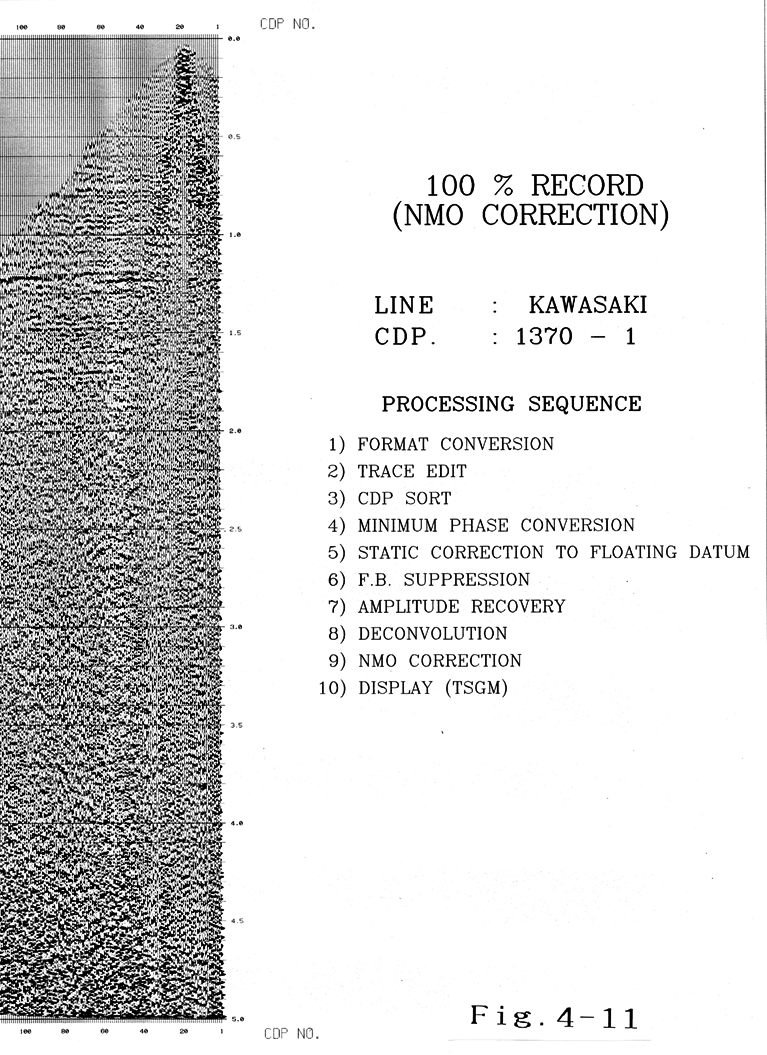

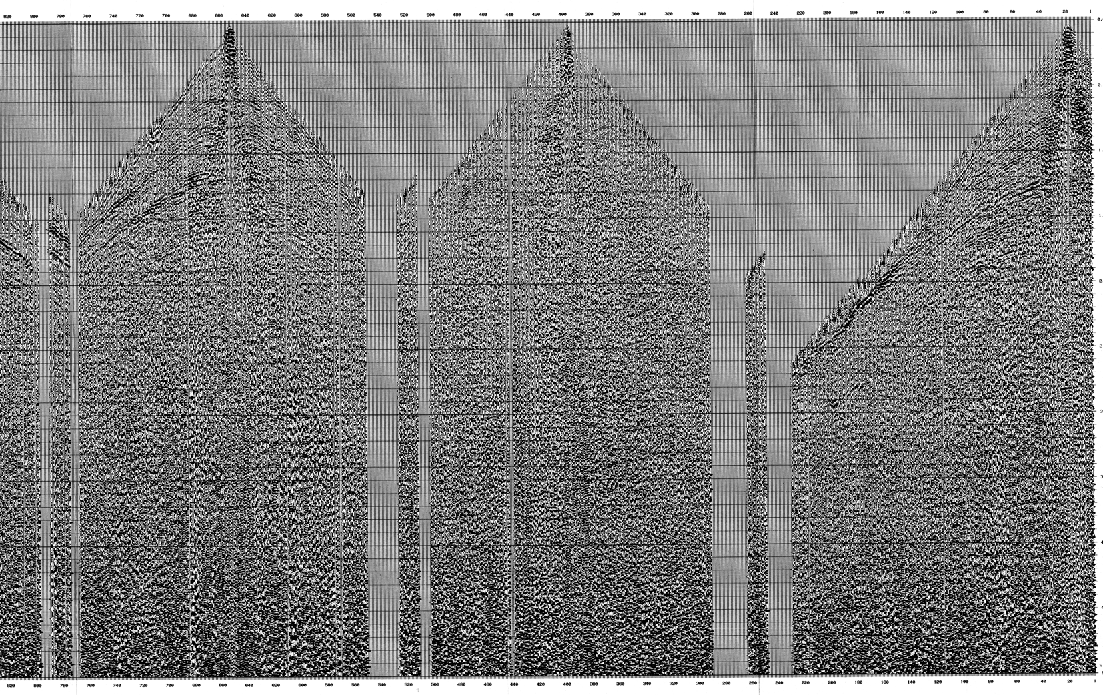

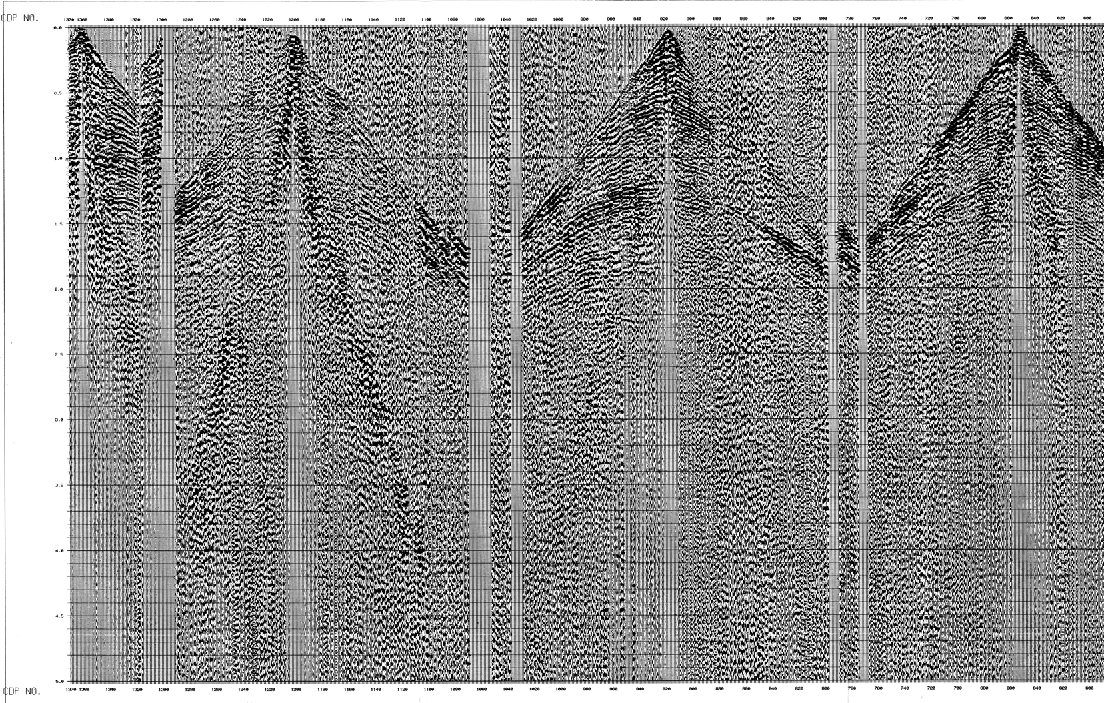

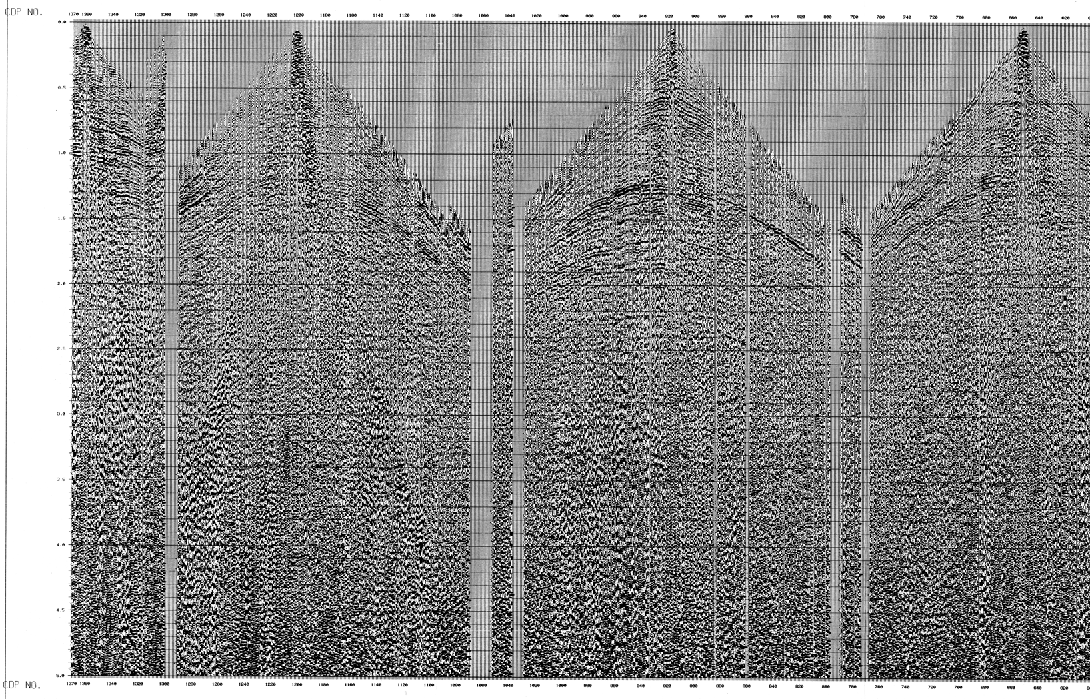

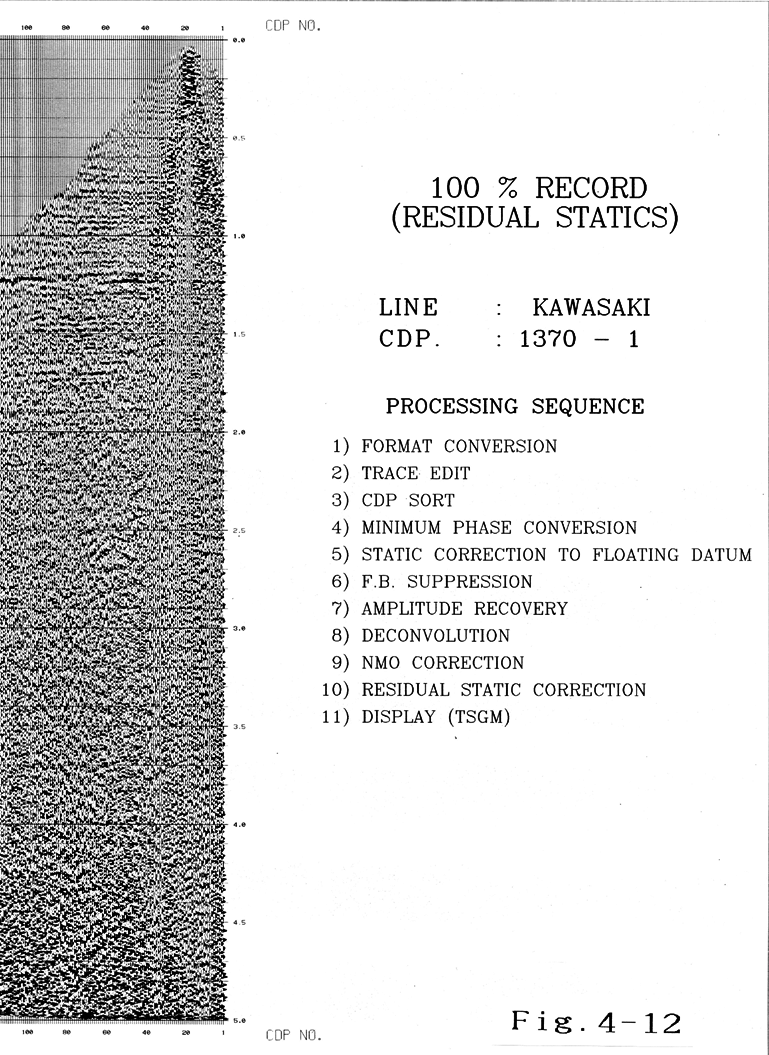

 図4−7−1図4−7−2図4−7−3図4−8−1図4−8−2図4−8−3図4−9−1図4−9−2図4−9−3図4−10−1図4−10−2図4−10−3図4−11−1図4−11−2図4−11−3図4−12−1図4−12−2図4−12−3に重合前の100%記録に対して、処理の流れの各段階の記録を示した。処理前の原記録(図4−7)が処理段階が進むにつれ質が向上していく様子がわかる。

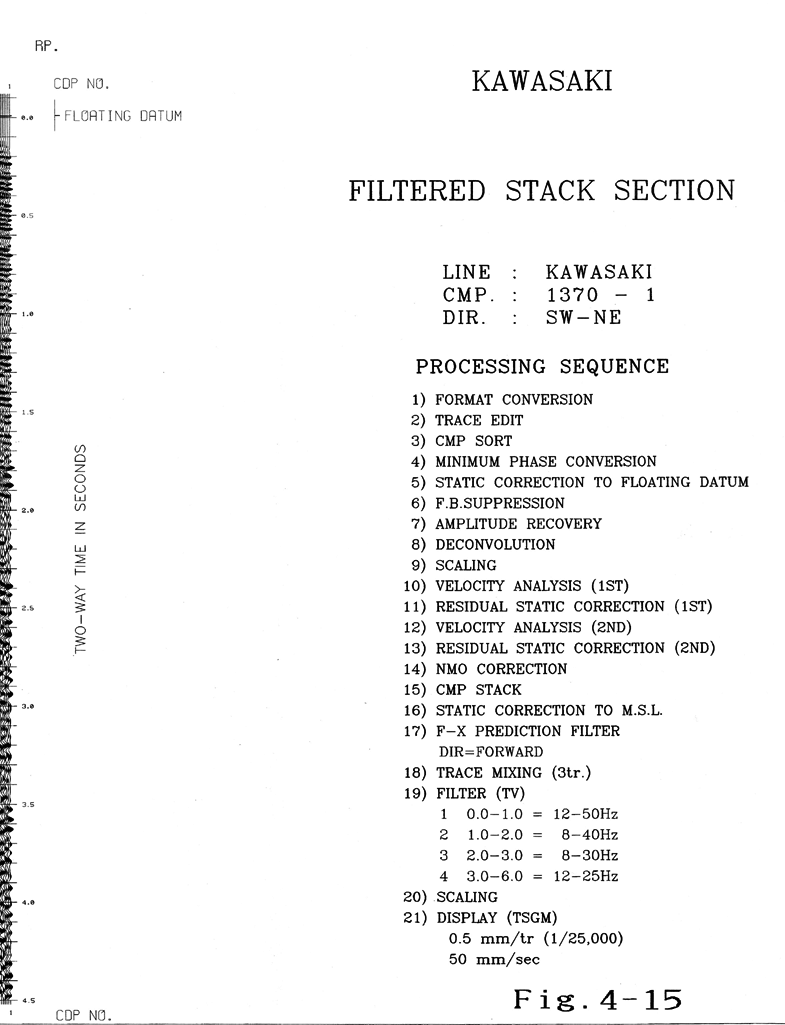

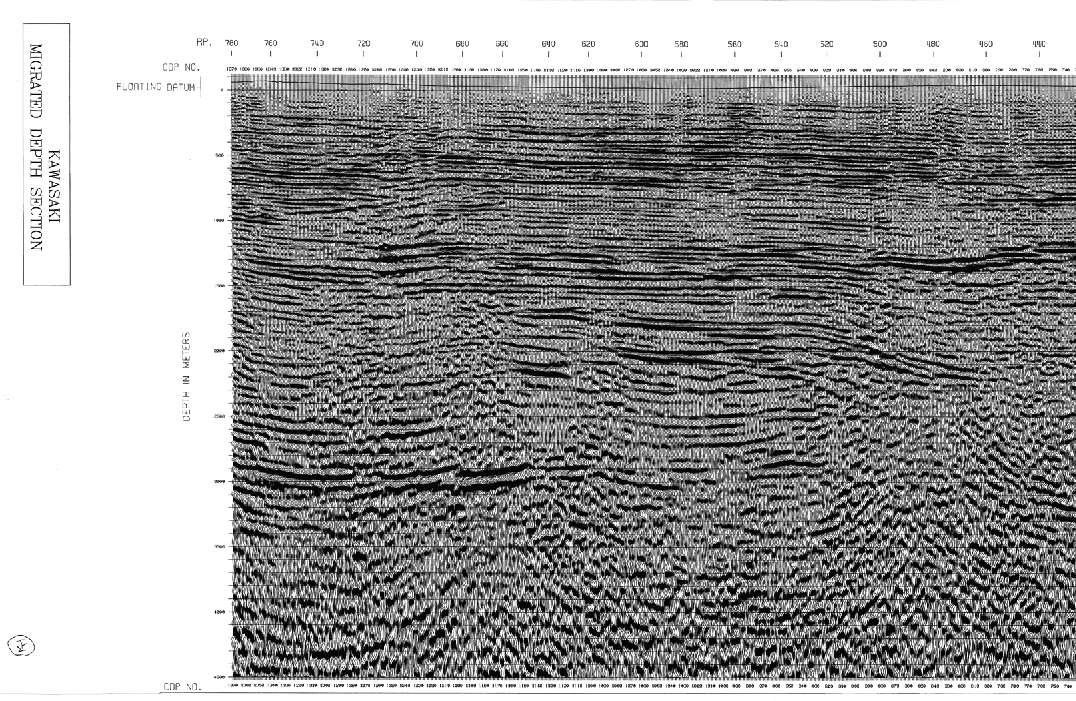

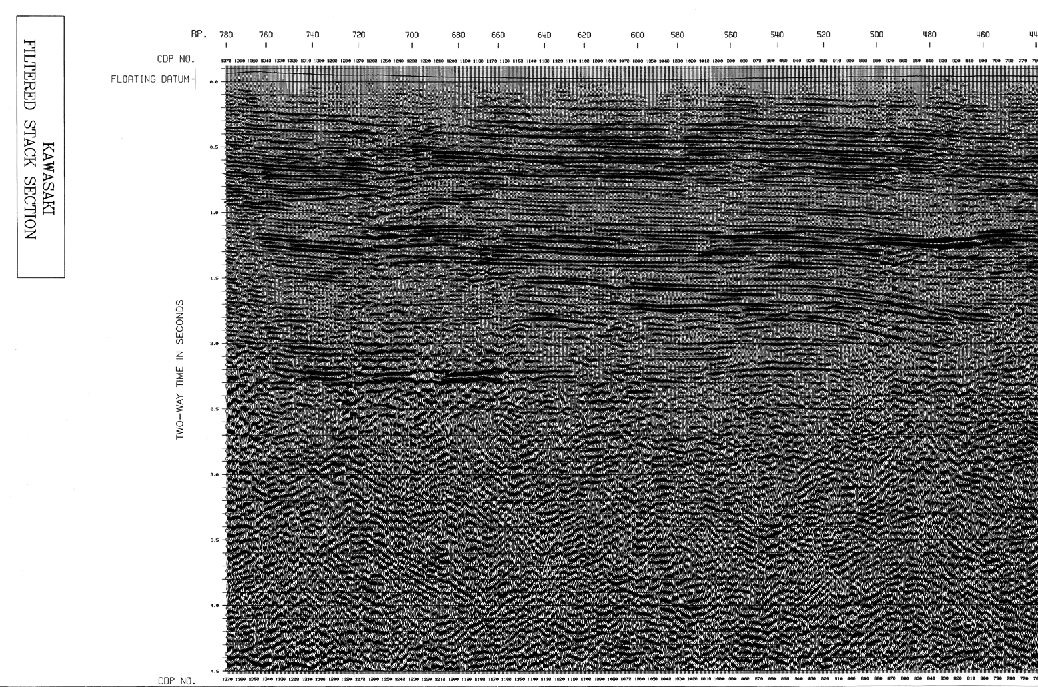

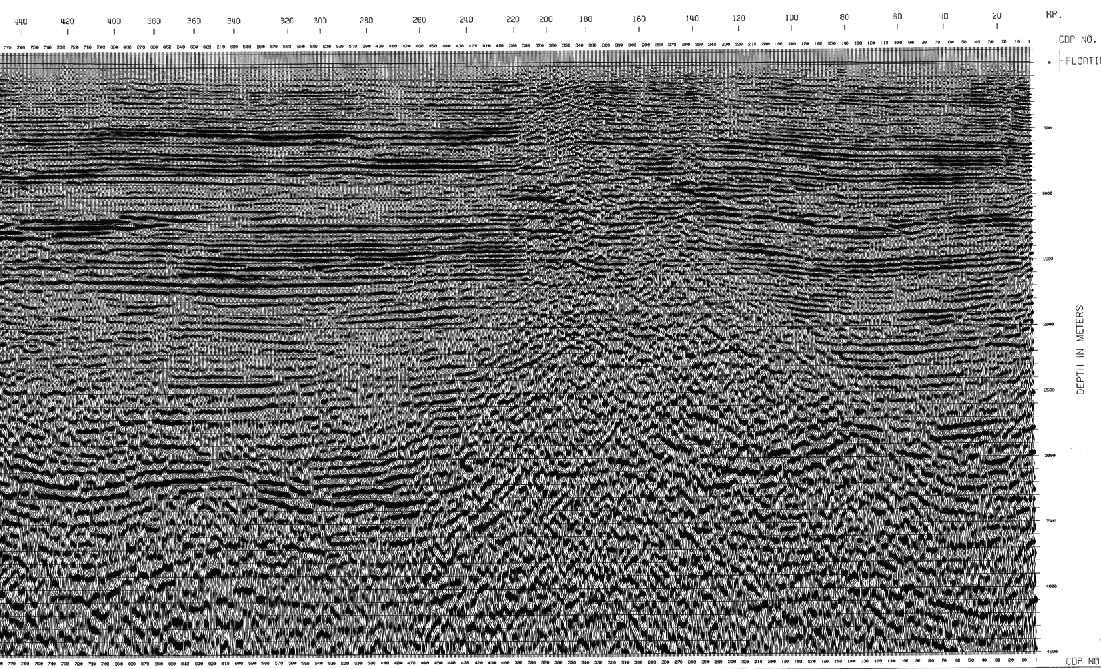

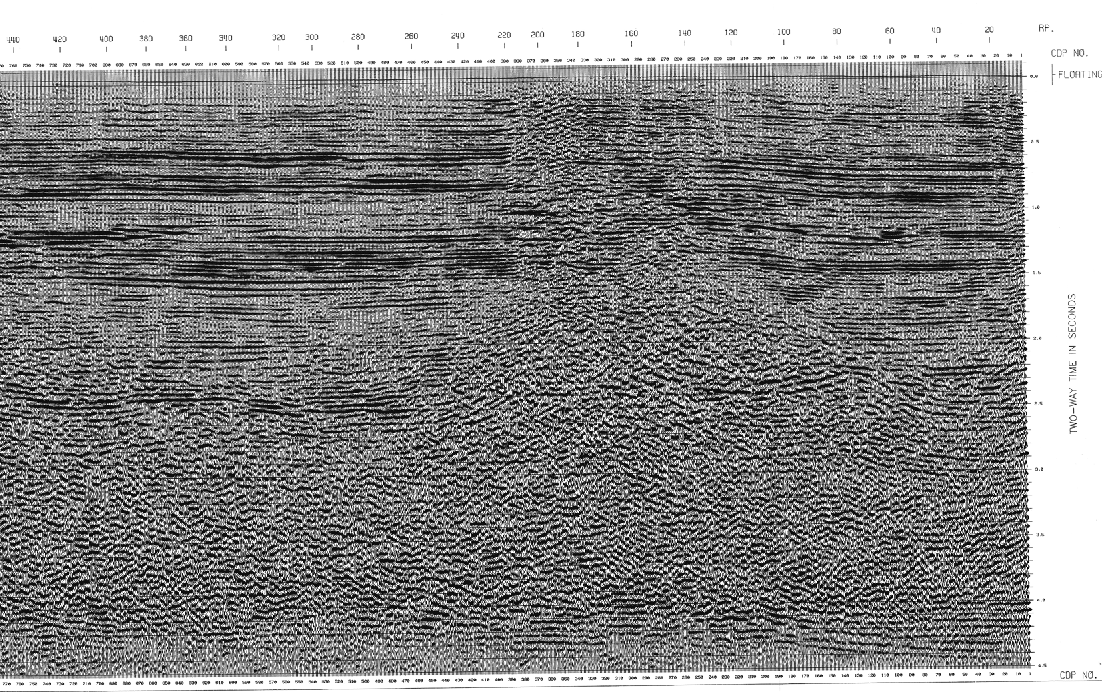

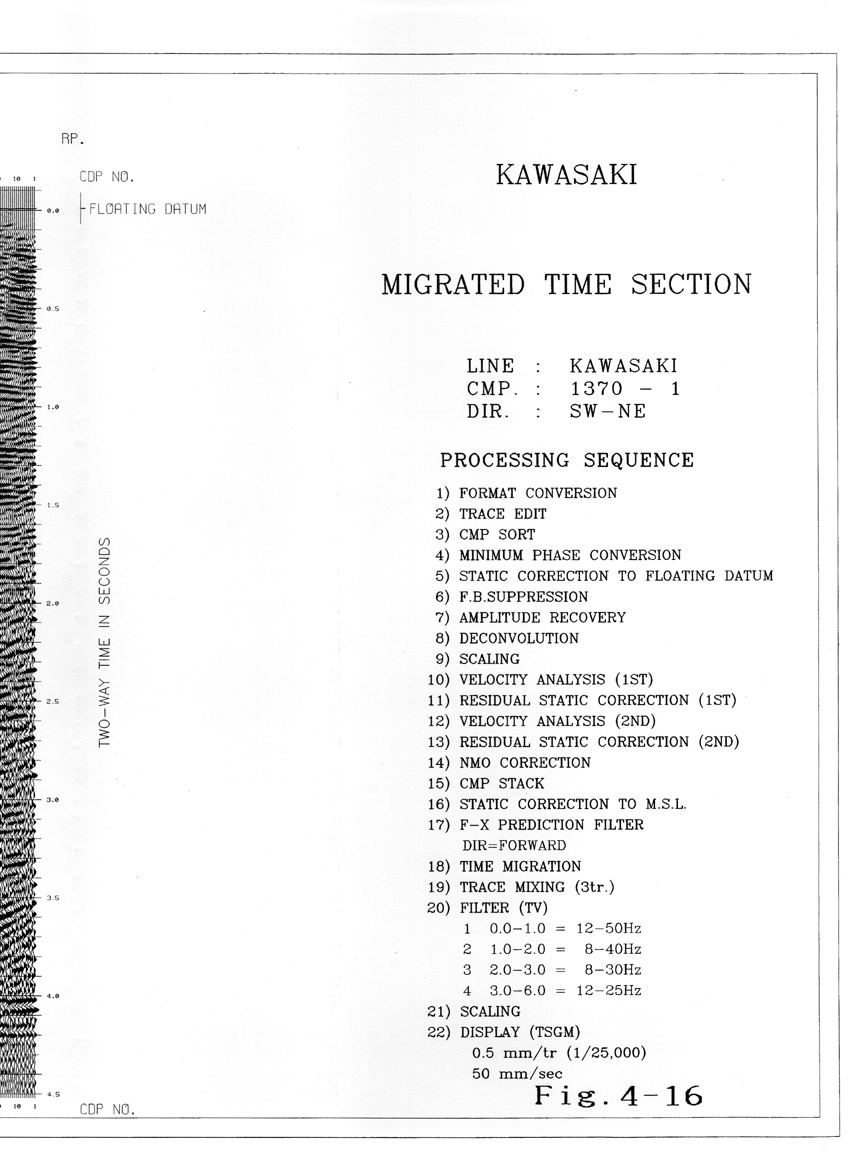

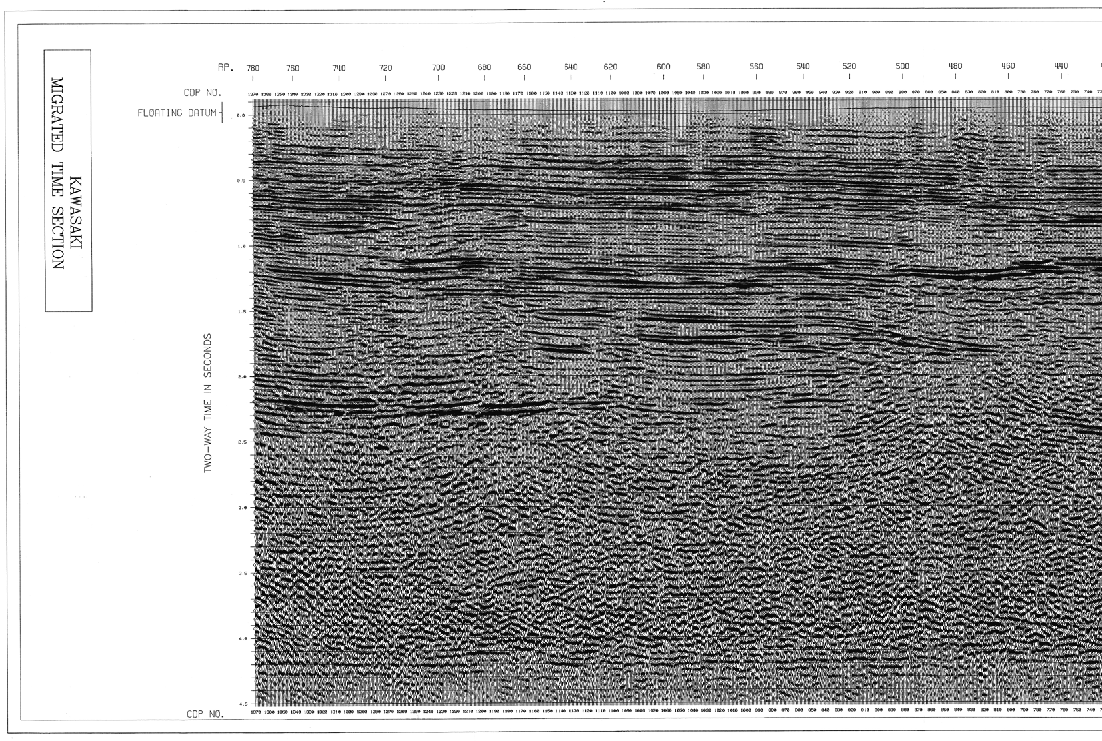

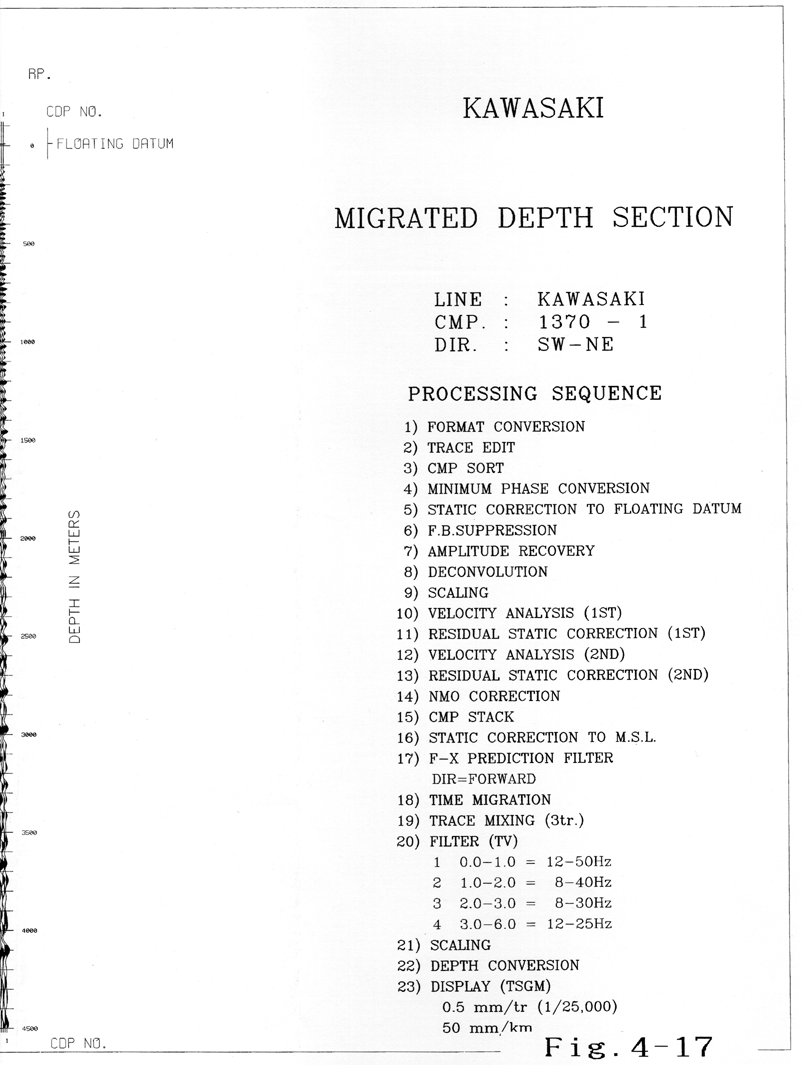

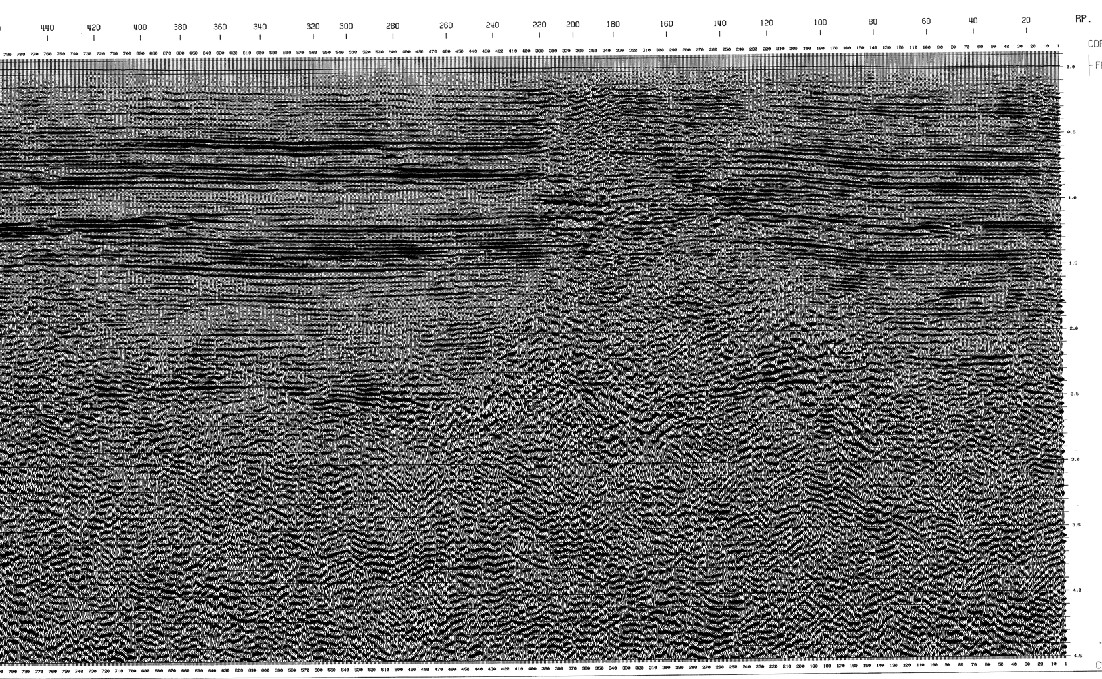

図4−15−1図4−15−2図4−15−3図4−16−1図4−16−2図4−16−3図4−17−1図4−17−2図4−17−3に最終重合断面図、マイグレーション断面図、深度断面図をそれぞれ示した。
