（３）河成堆積物の堆積状況および変形
（１）東側法面Ｅ１４～Ｅ１７付近の地層の乱れ

⑥層は東側法面Ｅ０６～Ｅ１４ではほぼ水平に分布し，東側法面Ｅ１４付近で下方にたわんでいる。Ｅ１４～Ｅ１７では、礫層が引き伸ばされたように変形し、部分的に薄くなる。この付近では地層境界が不規則で、部分的に不明瞭となっている。また、個々の礫の配列をみると、東側法面Ｅ０６～Ｅ１４ではほぼ水平に配列していたものが東側法面Ｅ１４では砂、礫層のたわみにあわせて礫の配列も下方に垂れ下がるように変化している。これは、ほぼ水平に堆積していた⑥層が、堆積後にＥ１４付近で下方に“Ｖの字状”にたわむように、変形したと考えられる（図７－５－３，写真７－２）。地層変形の原因は、断層活動や地震動に起因する液状化、地すべりなどが考えられるが、いずれもトレンチ観察からは直接的な成因を特定する証拠は認められなかった。

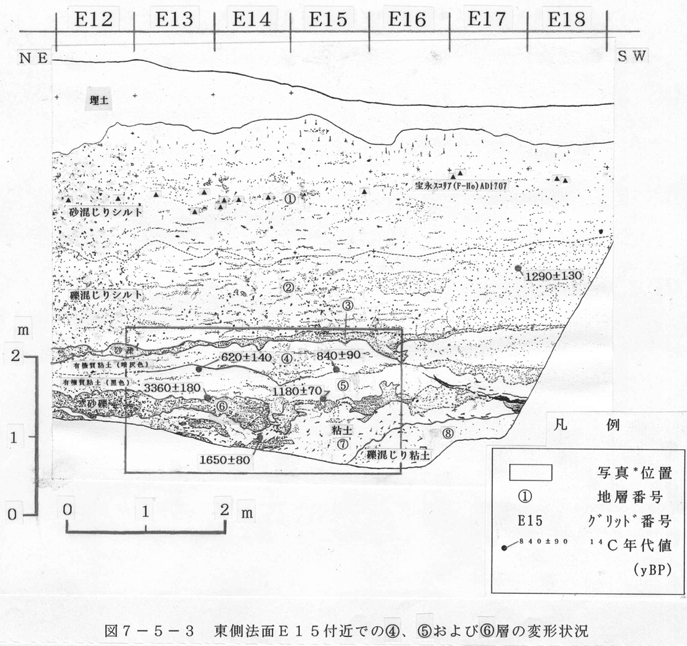

図７－５－３　東側法面Ｅ１５付近での⑥、⑤および④層の変形状況

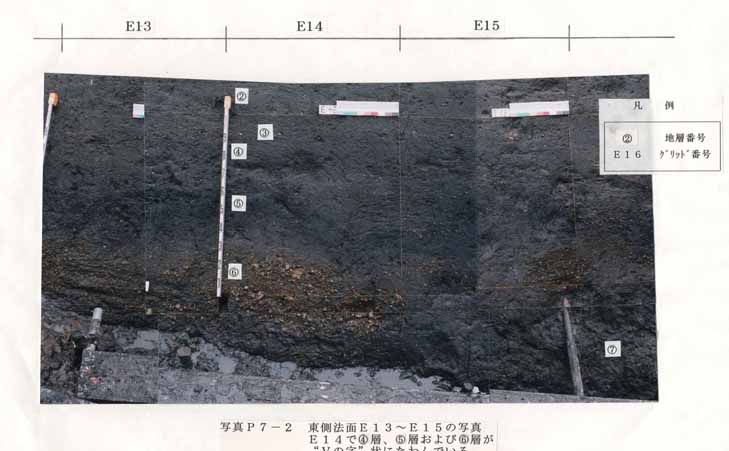

写真７－２　東側法面Ｅ１３～Ｅ１５の写真

Ｅ１４で③層、④層および⑤層が“Ｖの字状”にたわんでいる。　⑤層も東側法面Ｅ０２～Ｅ１４ではほぼ水平に分布するが、東側法面Ｅ１４で⑥層と同じように下方にたわむ。同様に④層も下位の⑤層との境界が東側法面Ｅ１１～Ｅ１４ではほぼ水平であるが、東側法面Ｅ１４付近で⑤層と⑥層と同じように下方にたわむ。また、④層では東側法面Ｅ１１～Ｅ１４で水平な砂粒の配列がみられ、Ｅ１５～Ｅ１８では礫分の多い部分がほぼ水平に続くが、Ｅ１４付近で途絶えている。

④層とその上位の③層との境界は、ほぼ水平に連続し、下位の④～⑥層にみられるような地層の乱れ、変形等は認められない。また、③層およびその上位の①、②層には地層の乱れはみられず、全体としてほぼ水平に分布している。

このように、東側法面Ｅ１４付近では④～⑥層において、層厚の変化・構成粒子配列の変化などの系統的な乱れが認められる。

また、⑤層と⑥層はＥ１７からＥ１８にかけて１０×２０≠ﾅ南へ傾斜する明瞭な境界で接し、この境界の北東方延長部では③層と④層の境界部が下方に湾曲しているのが観察される。③層と④層の境界の湾曲は、⑤層と⑥層が断層関係で接するとすると、この断層により変形を受けた可能性がある。しかし、この部分を詳細に観察すると、⑤層と⑥層の境界は明瞭だが平坦でなく、凹凸があり全体としてうねっているおり（図７－５－４、写真７－３）、また、この部分で実施した軟Ｘ線撮影写真観察では、断層面や断層に伴い形成される組織・構造等の乱れは観察されなかった（７－５－３．（４））。これらのことから、⑤層と⑥層の境界は断層面ではなく③層と④層の境界の湾曲も断層による変形と考えるよりも、堆積時に形成された可能性が大きいと判断される。

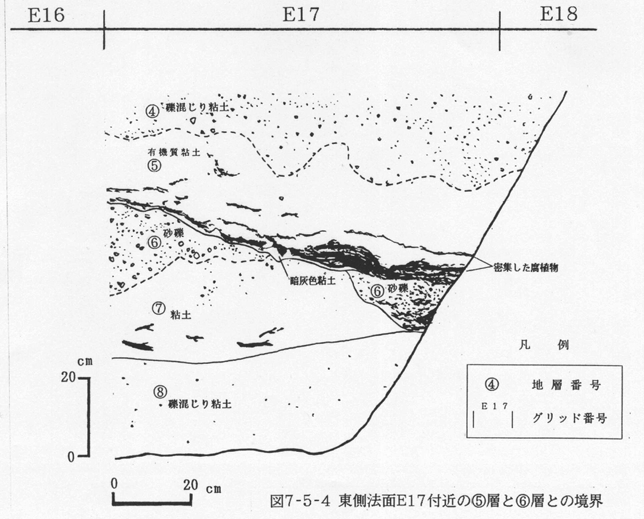

図７－５－４　東側法面Ｅ１７付近の⑤層と⑥層との境界

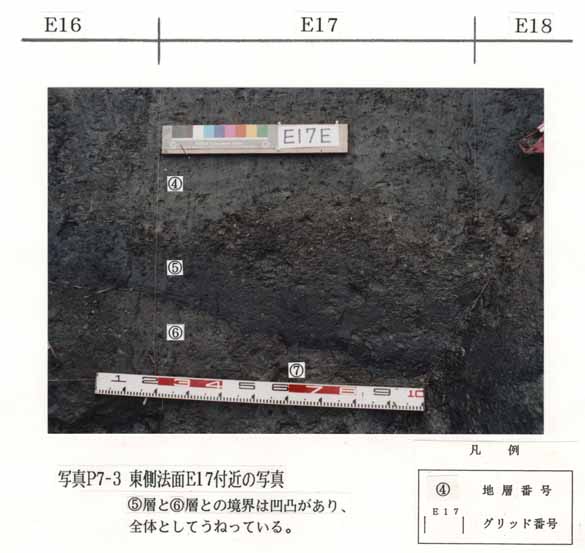

写真７－３東側法面Ｅ１７付近の写真

③層と④層との境界は凹凸があり、全体としてうねっている。

（２）南側法面Ｓ０５付近の地層の乱れ

⑥層は砂礫を主体とする地層であるが、南側法面Ｓ０４～Ｓ０５付近では層相が変化し、礫混じり粘土が主体となる。個々の礫の配列からはほぼ水平な構造がみられるが、Ｓ０５の⑥層の砂礫と⑦層との境界付近では、見かけ上礫が上方に跳ね上がるように分布する。また、その直上の礫混じり粘土を主体とする⑥層中でも、個々の礫の配列がＳ０５で付近で乱雑になったり、折れ曲がるようにして分布が途絶えるなど地層の乱れが認められる（図７－５－５）。

⑤層の層厚はＳ０５で部分的に著しく薄くなる。この部分は、下位の⑥層が乱れている所の直上である。また、直上の④層には、顕著な地層の乱れ等はみられないが、⑤層との境界が不規則となっている。③層より上位の地層には、特に異常な構造はみられない。

以上のことから、東側法面Ｅ１４～Ｅ１７と同じように、④層堆積後に④層とその下位の地層が何らかの影響で乱された可能性が強いと考えられる。

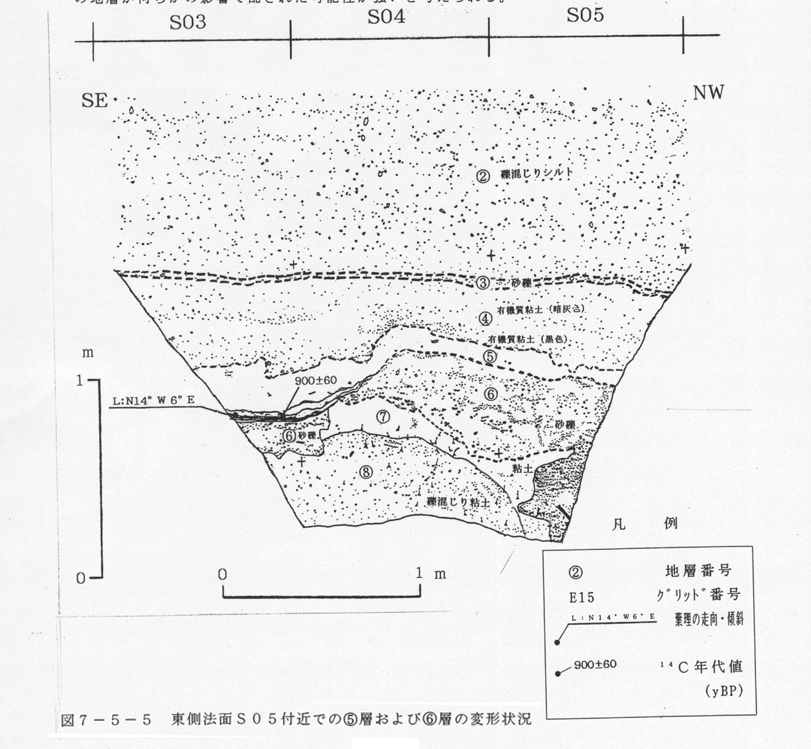

図７－５－５　東側法面Ｓ０５付近での⑤層および⑥層の変形状況

（３）東側法面Ｅ０８付近の地層の乱れ

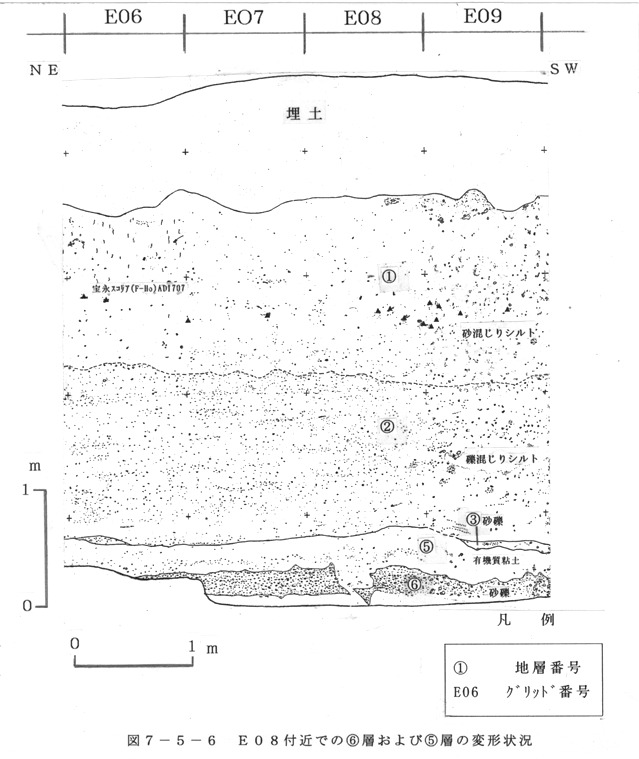

東側法面Ｅ０８では、⑥層の上面に凹状の窪みが存在し、その窪みに上位の⑤層が落ち込み充填している形状がみられる。⑤層下部にはＥ０６～Ｅ０８にかけ礫の混入が比較的多い部分がほぼ水平に分布するが、Ｅ０８では連続性が乏しくなっている。特に、窪みの南西側（図７－５－６）では、礫の多い部分が下方に落ち込むようにたわんでいる。⑤層の直上に分布する②層と、その上位の①層には特に地層の乱れは観察されない（図７－５－６）。軟Ｘ線撮影観察でも断層面や断層に伴い形成される組織・構造等の乱れは観察されなかった（後述）。これらのことから、本箇所でみられる特異な構造は、断層の活動に起因する変形とするより、地層の堆積時に形成された可能性が大きいと判断される。図７－５－６　Ｅ０８付近での⑥層および⑤層の変形状況

（４）軟Ｘ線撮影

（１）～（３）で述べたトレンチ法面に観察された構造が、断層の活動による変形であるかどうかを判断するため、軟Ｘ線撮影による観察をおこなった。図７－５－７に撮影試料採取位置を示し、写真７－４に軟Ｘ線撮影写真を示す。その結果、断層面や断層に伴い形成される組織・構造等の乱れは特に観察されなかった。しかし、軟Ｘ線撮影観察の対象とした地層は、未固結で軟弱な完新世の堆積物であり、断層活動があったとしてもせん断や破断などの構造をＸ線像として観察できるようには十分に保存されていなっかった可能性もある。

図７－５－７　軟Ｘ線撮影試料採取位置

写真７－４　軟Ｘ線撮影写真

　　　ａ～ｅいずれの写真にも断層の存在は認められない
