２−７−４ トレンチの位置およびその規模・形状

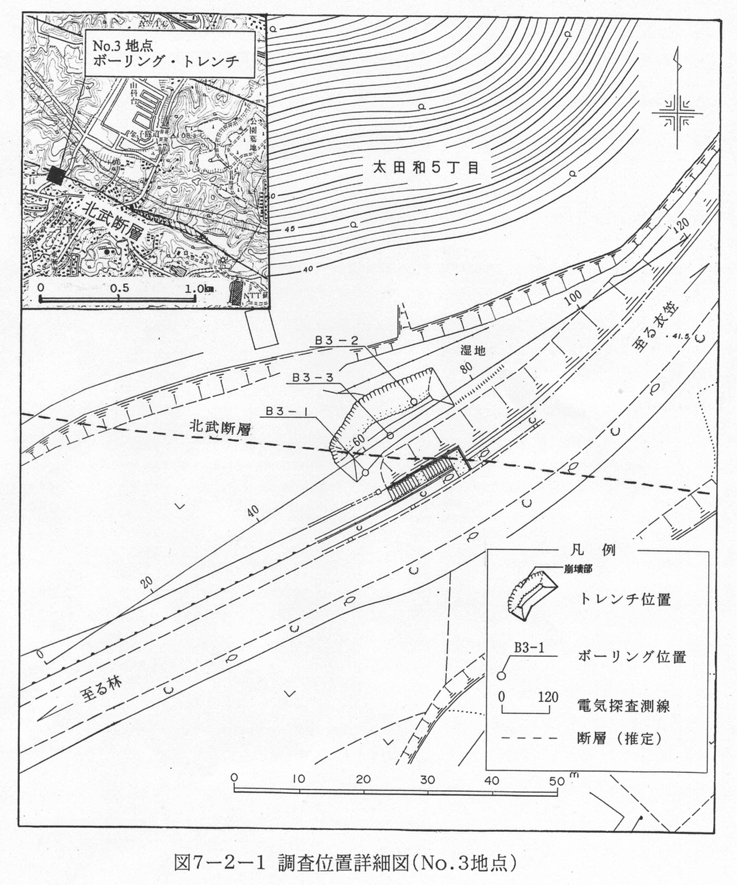

Ｎｏ．３地点では、既存文献資料調査・空中写真判読・現地踏査・電気探査の結果から北武断層の分布位置を求め、その位置の推定された地点を挟んで調査ボーリングを行った。トレンチ位置はＢ３−３孔より約６ｍ程北側付近を最上流部とし、下流側へ長さ約２０ｍで、幅約８ｍの規模とした。トレンチ形状は、できるだけ推定される北武断層に直交するように検討したが、右岸側の水路や宅地と左岸側の道路盛土に制限され図７−２−１の様な配置とした。また、調査地の谷は湿地化し軟弱な状態であったが、調査深度を確保するため４５゜の勾配で掘削することとした。トレンチの掘削時には、北側および西側の法面に表層崩壊が発生した。安全対策をこれら斜面に実施したため、地層の観察は東側、南側および西側法面の南端で行った。トレンチの最終形状および規模を、表７−４−１、図７−４−１に示す。

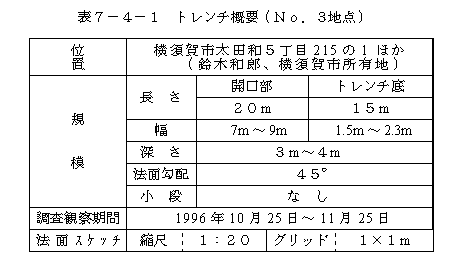

表７−４−１ トレンチ概要（Ｎｏ．３地点）

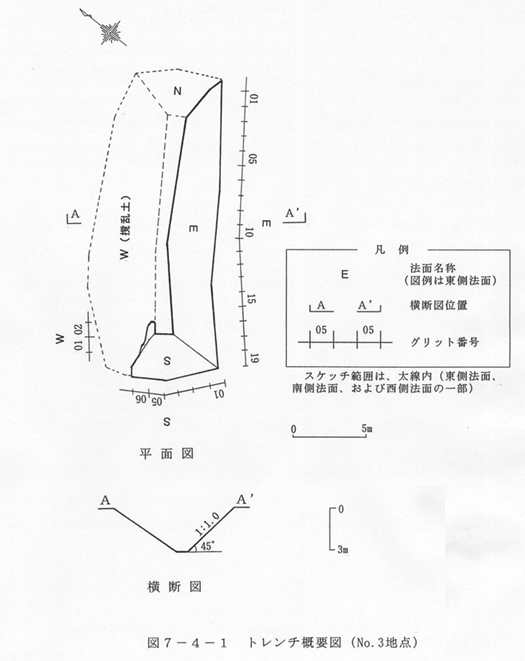

図７−４−１トレンチ概要図（Ｎｏ．３地点）
