3−1−4 バイブロサイス反射法

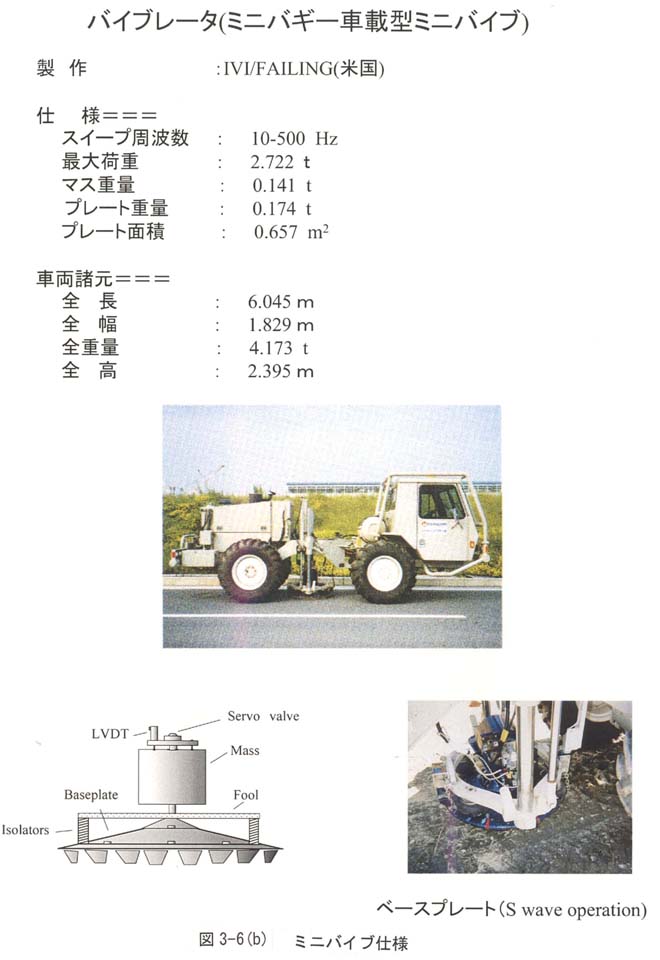

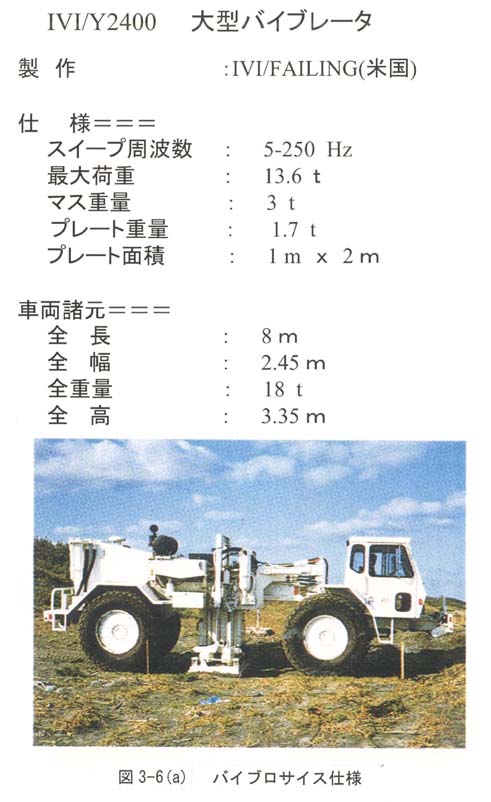

都市部/市街地において、深度数kmまでの深部を対象とした反射法地震探査の震源としては、大型/小型のバイブロサイス(図3−6−1図3−6−2)が最適である。

本調査では、バイブロサイスが放出する連続的な振動(スイープ波形)は、

スイープ周波数: 6〜50 Hz(ミニバイブでは、10〜100 Hz)

スイープ長  :  16 秒

を用いており、この波形は現地調査の記録計(探鉱機)でパルス状の波形に変換される。

この波形処理によれば、都市部での種々の過渡的ノイズ(車両交通・土木工事等)に対して、抑制効果が期待できる。このことが、バイブロサイス震源が都市部・市街地で有効である理由の一つである。
