2−4−3 ボーリング調査結果(柱状図)

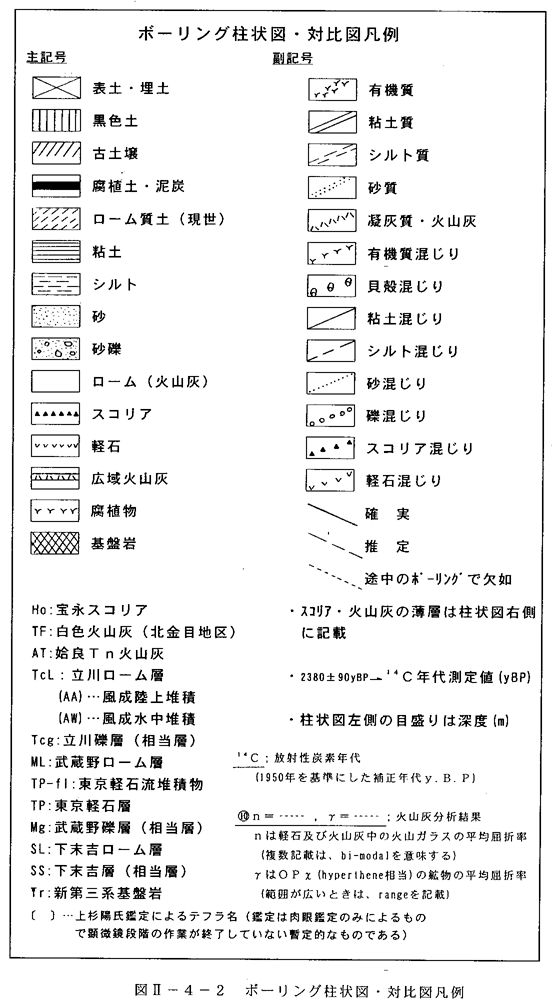

本調査における、ボーリングのコア採取率はほぼ100%であった。観察結果は、ボーリング柱状図・対比図凡例(図2−4−2)にもとづき、≪別冊資料≫3−@ 1/10地質柱状図に記載し、試料の年代測定結果も入れた1/200地質柱状図(図2−4−3−1図2−4−3−24)にまとめた。また、コア写真は、<巻末資料>3−@コア写真に示した。

以下に、調査地区別のボーリング調査結果の概要を記す。

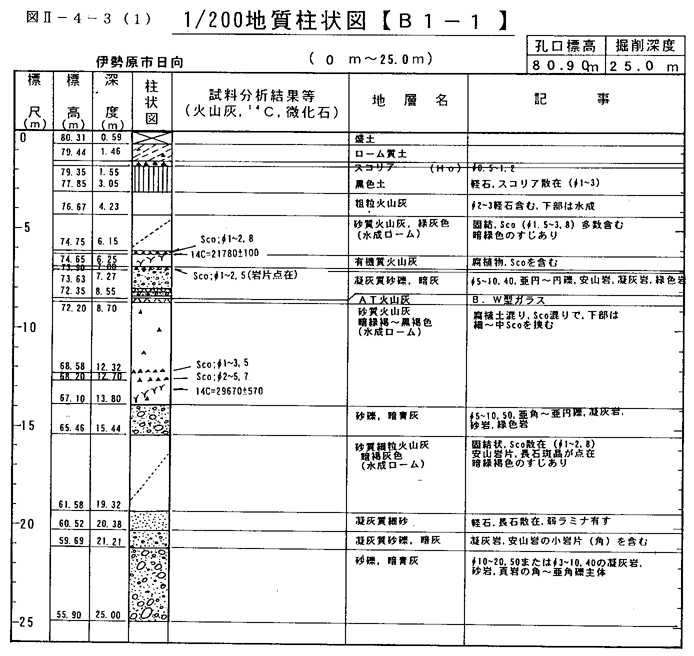

図2−4−3−1

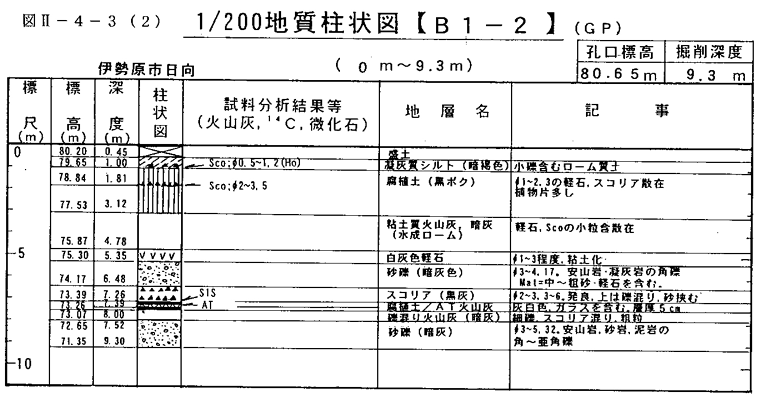

図2−4−3−2

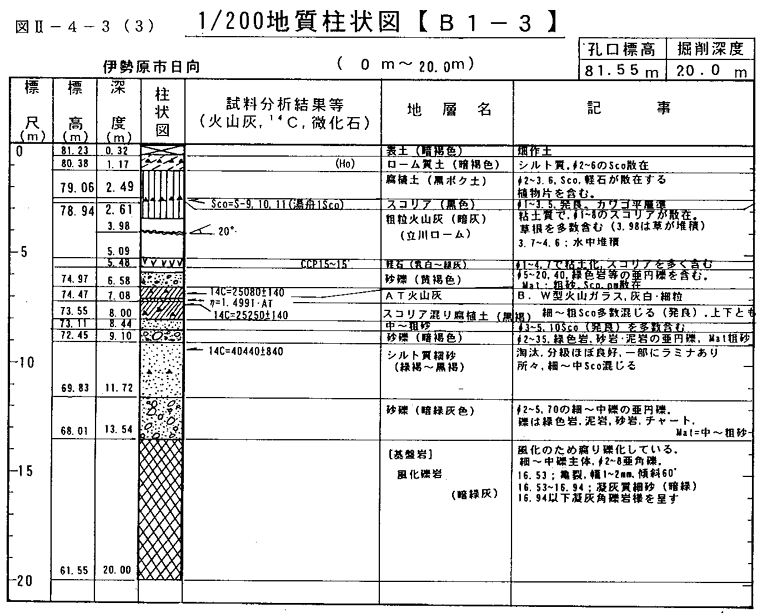

図2−4−3−3

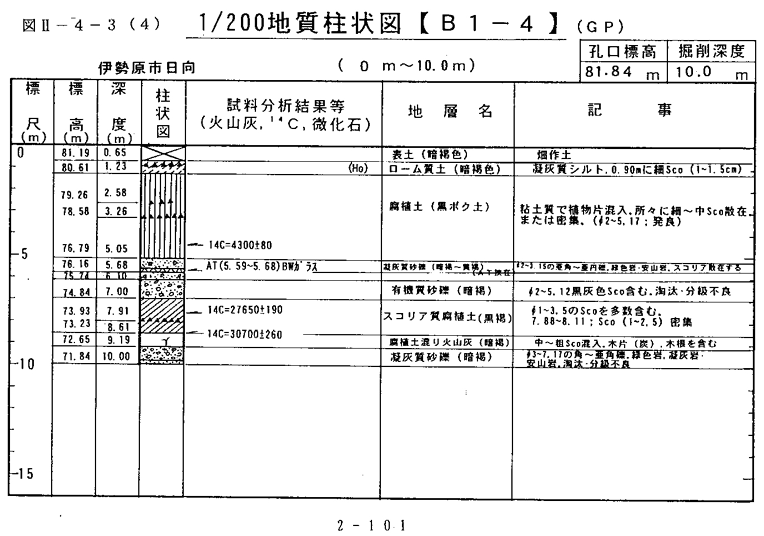

図2−4−3−4

図2−4−3−5

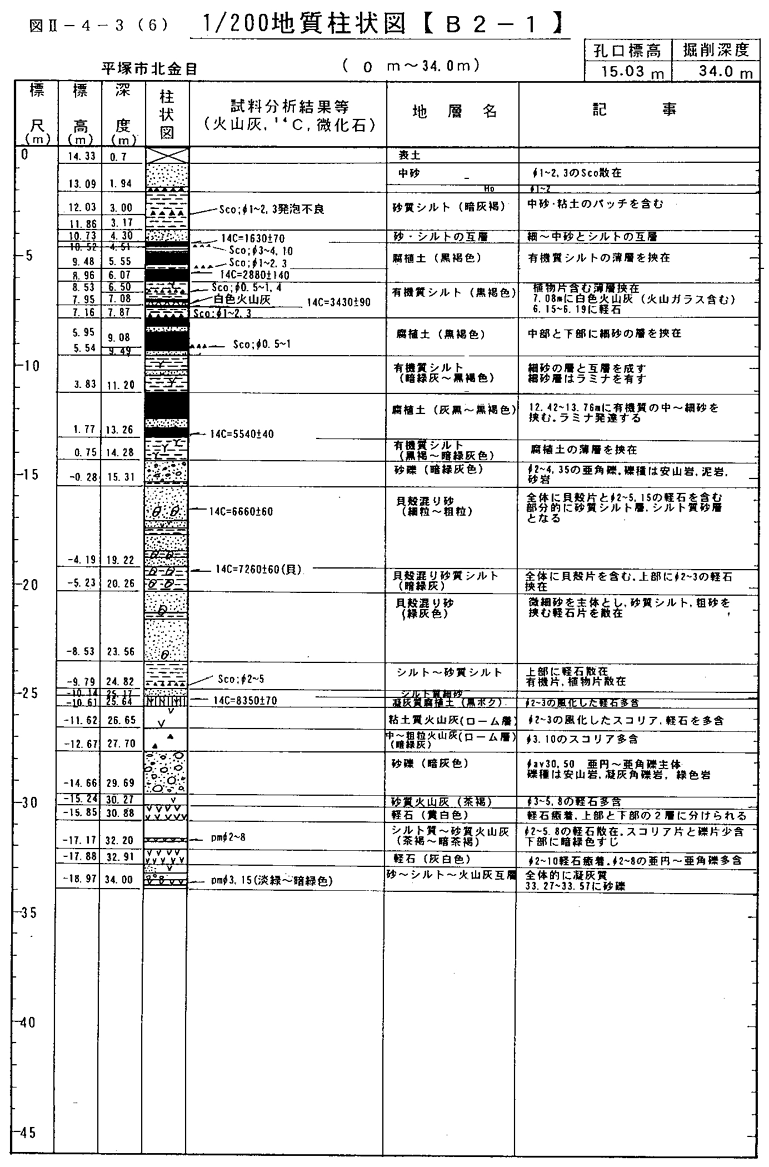

図2−4−3−6

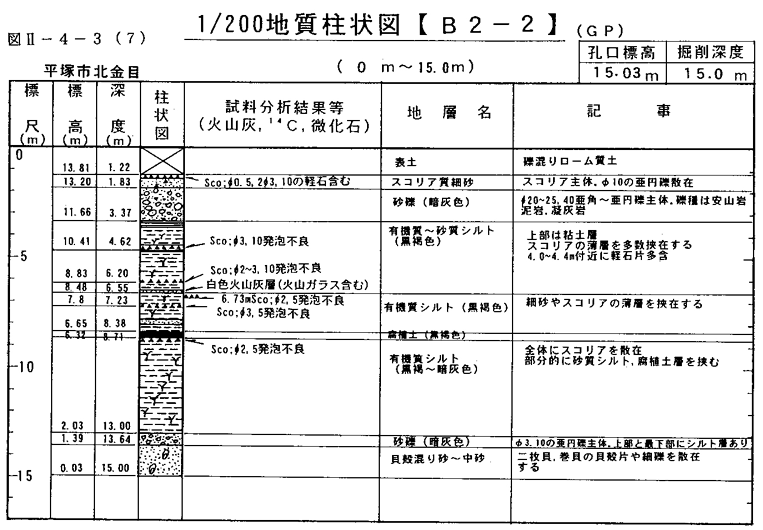

図2−4−3−7

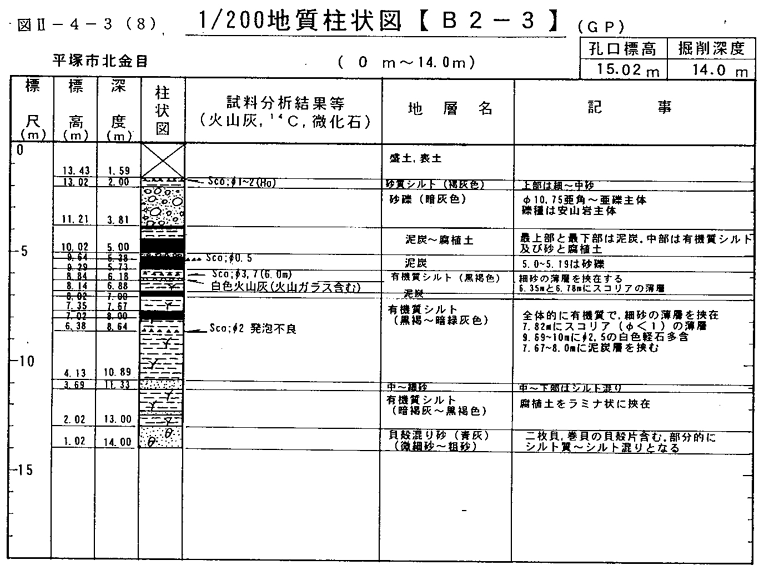

図2−4−3−8

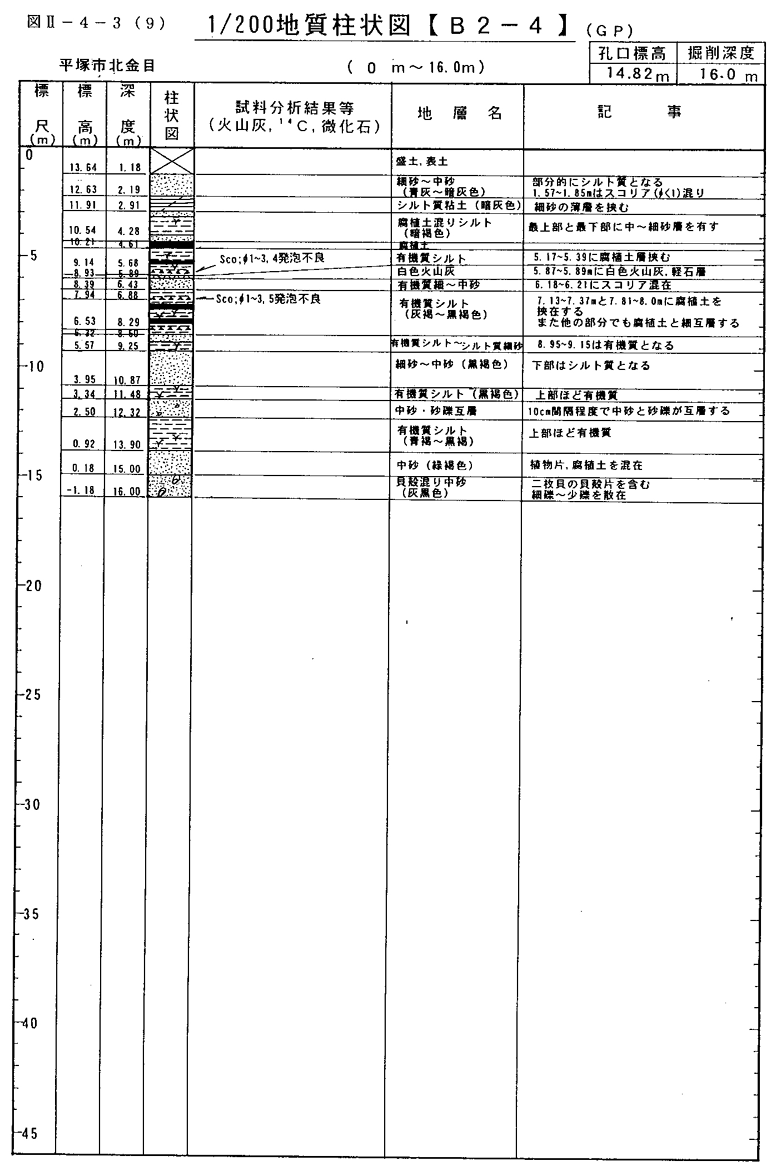

図2−4−3−9

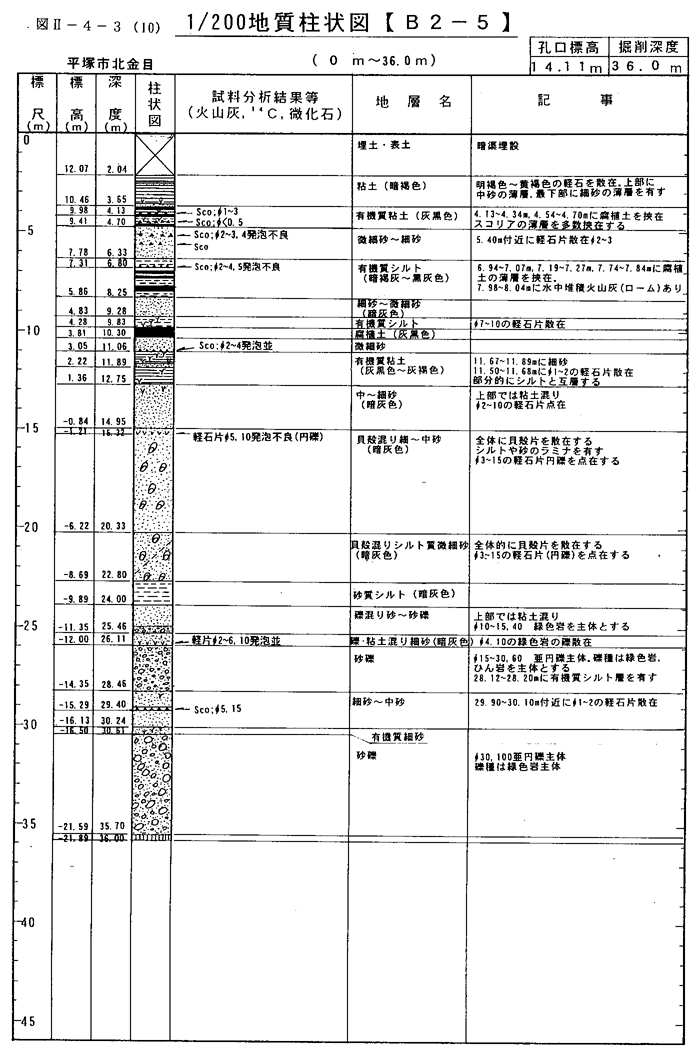

図2−4−3−10

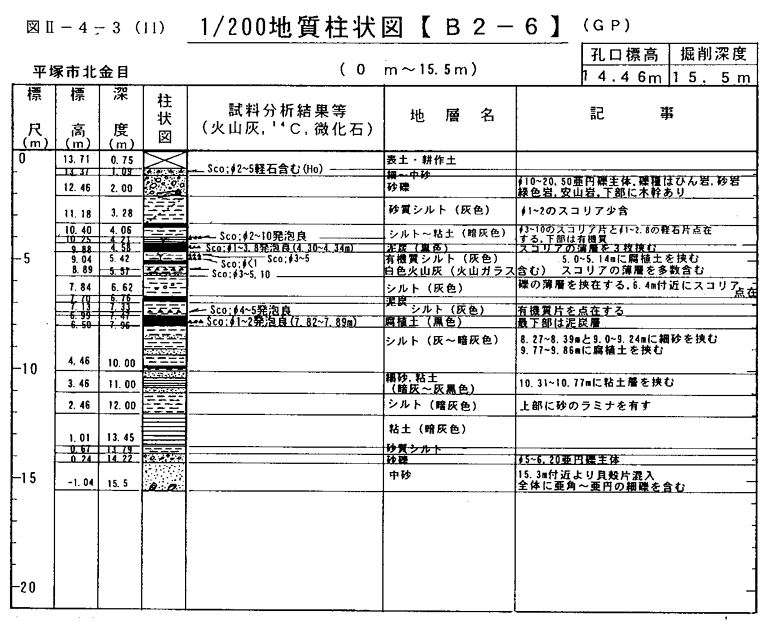

図2−4−3−11

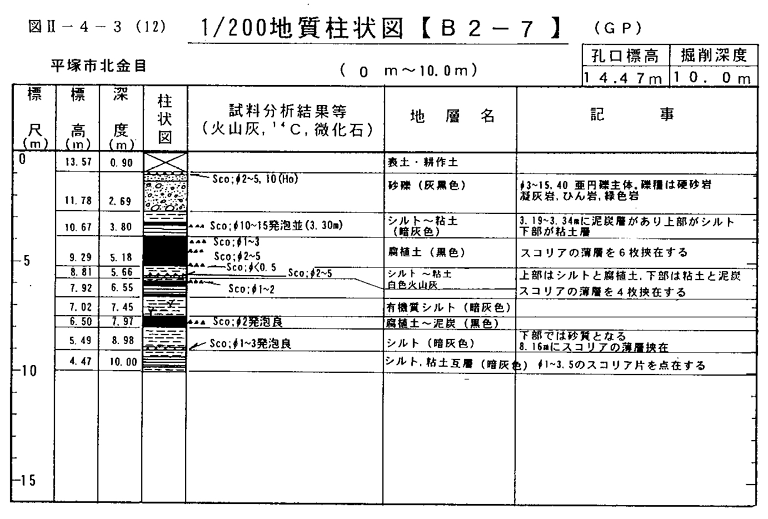

図2−4−3−12

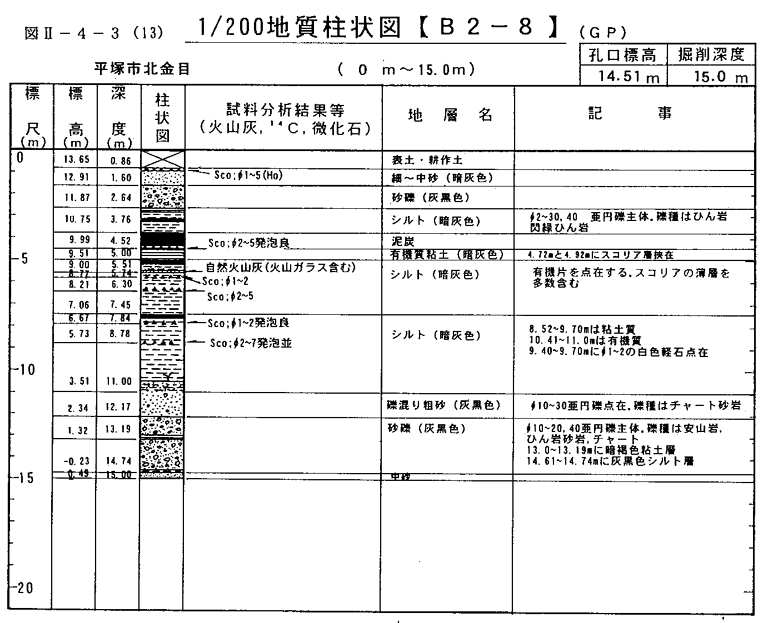

図2−4−3−13

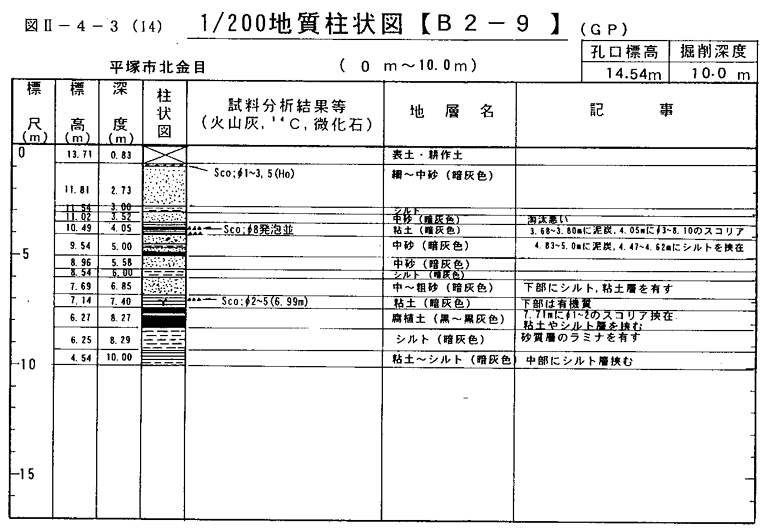

図2−4−3−14

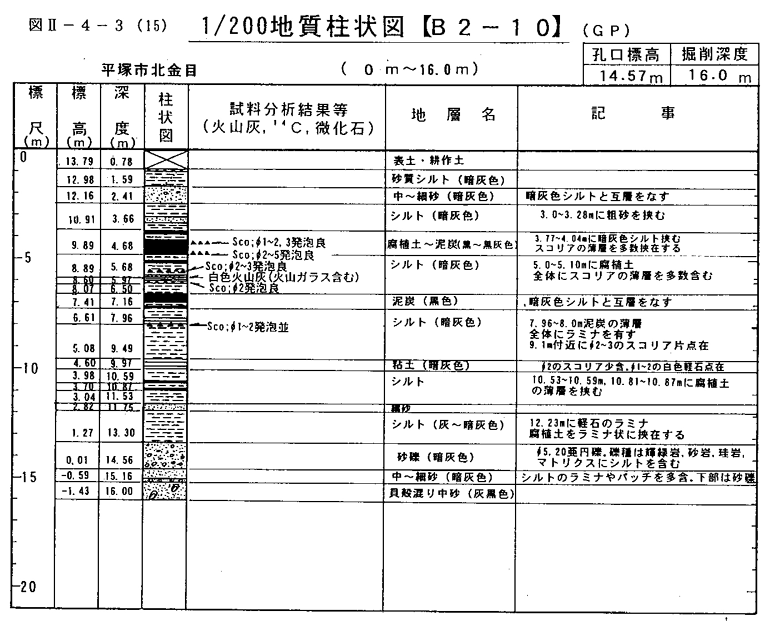

図2−4−3−15

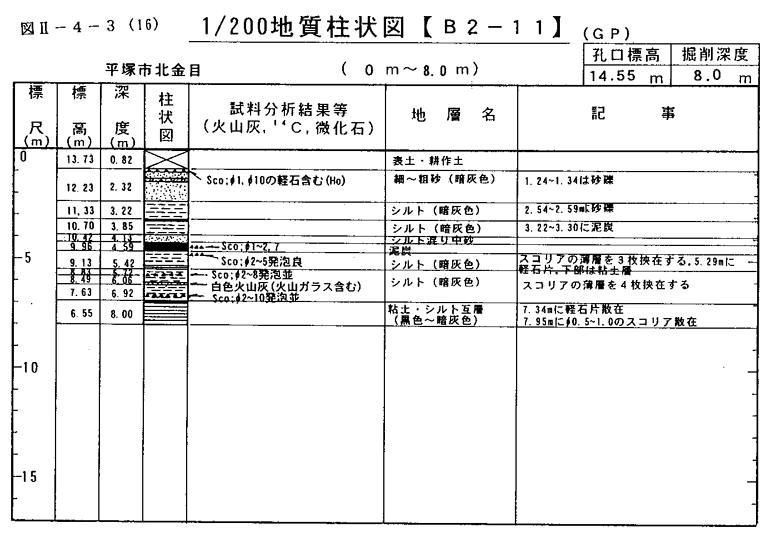

図2−4−3−16

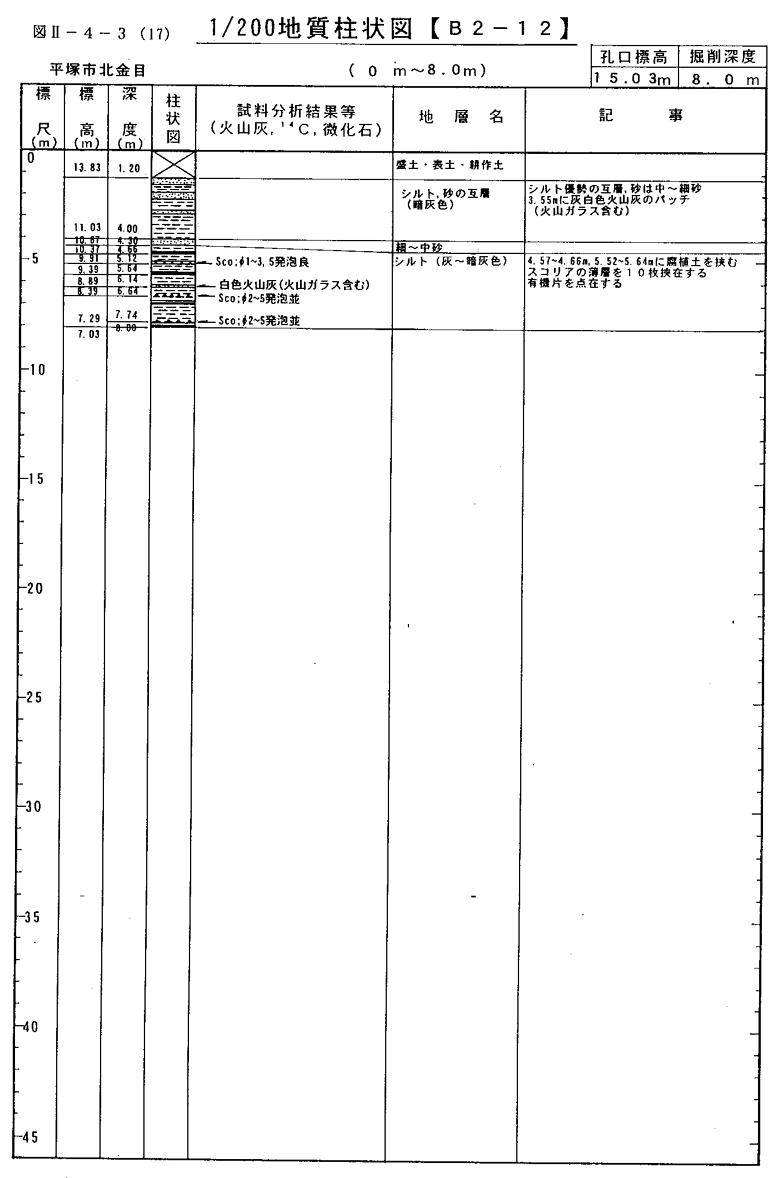

図2−4−3−17

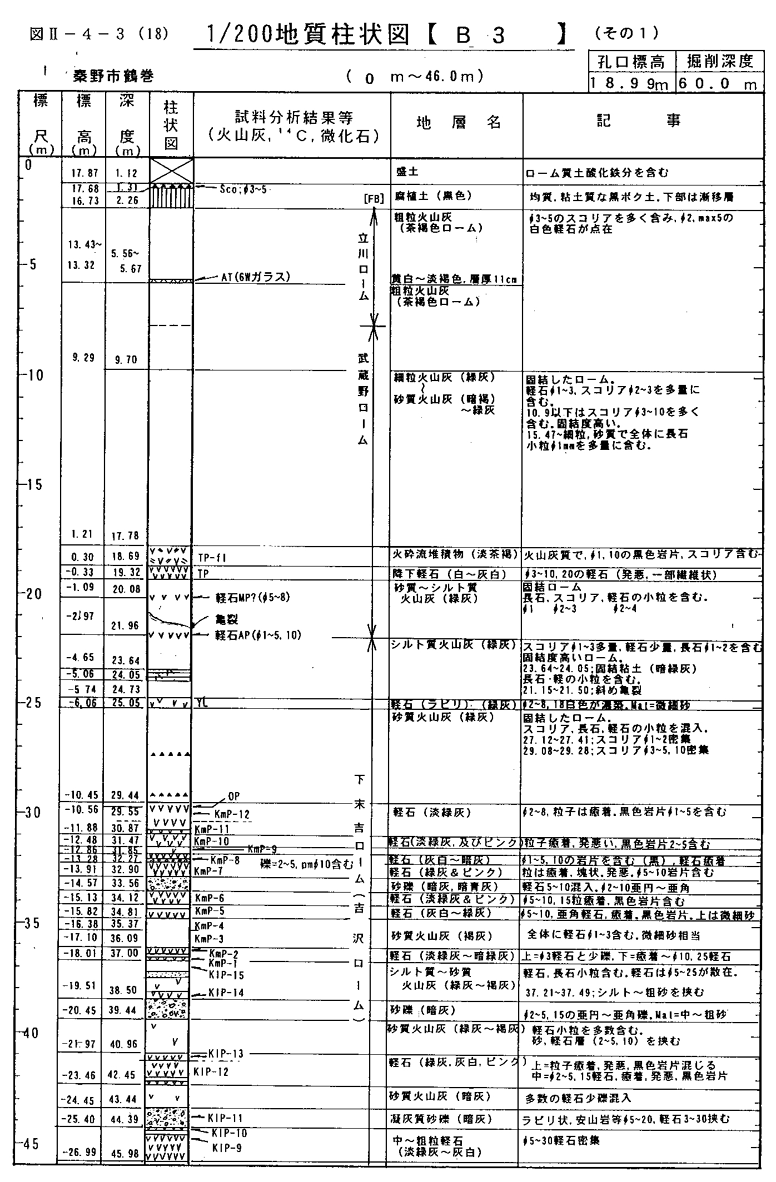

図2−4−3−18−1

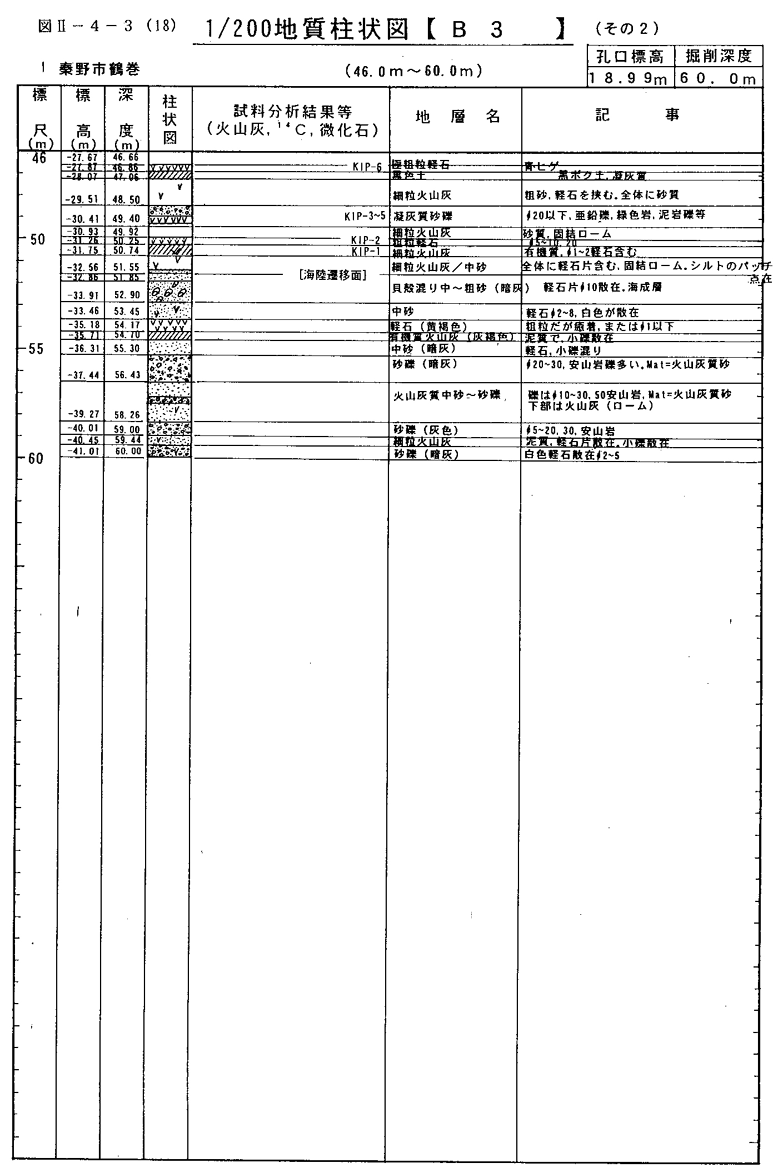

図2−4−3−18−2

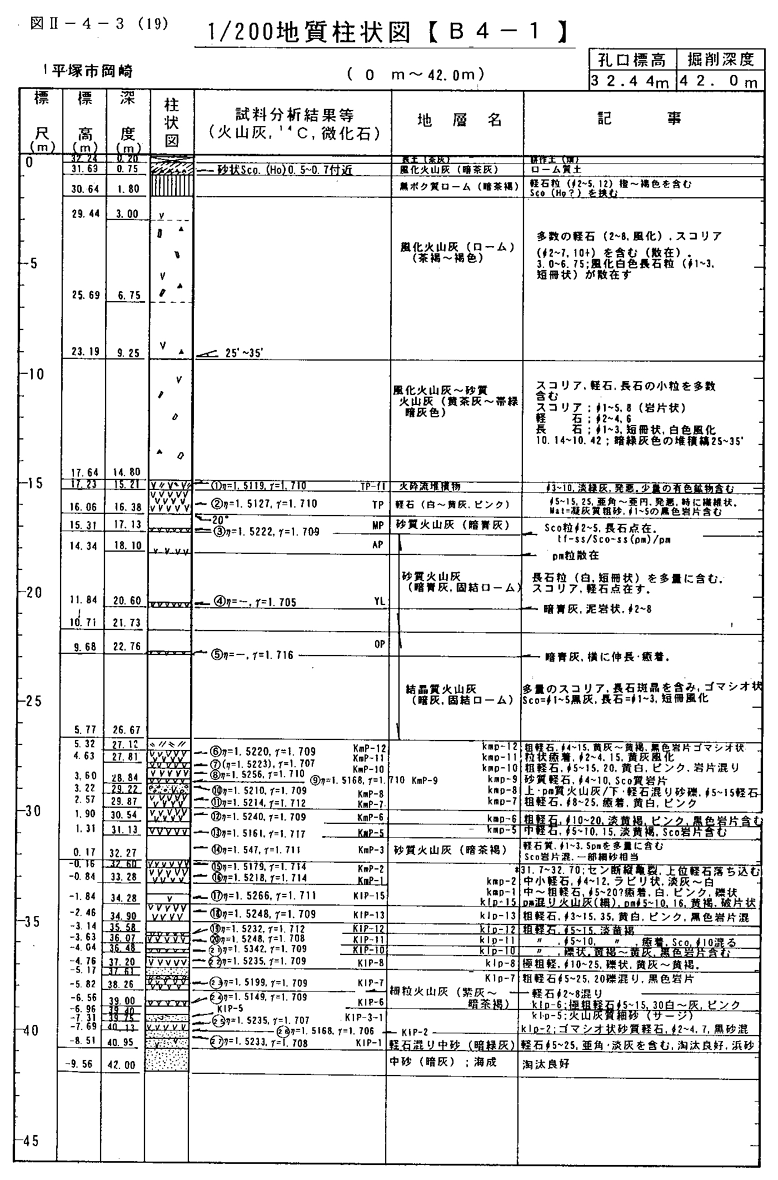

図2−4−3−19

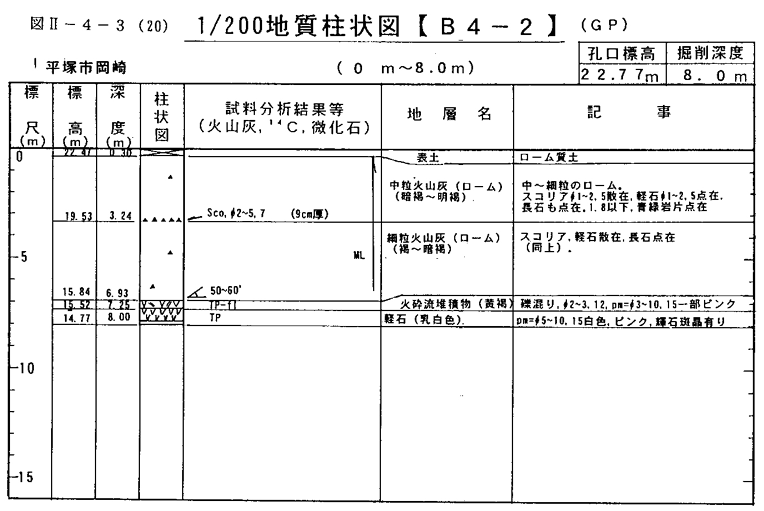

図2−4−3−20

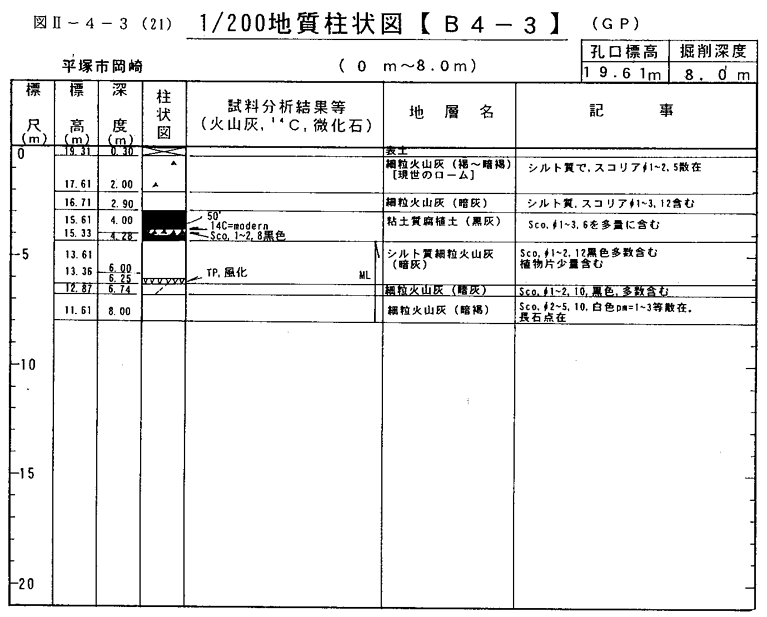

図2−4−3−21

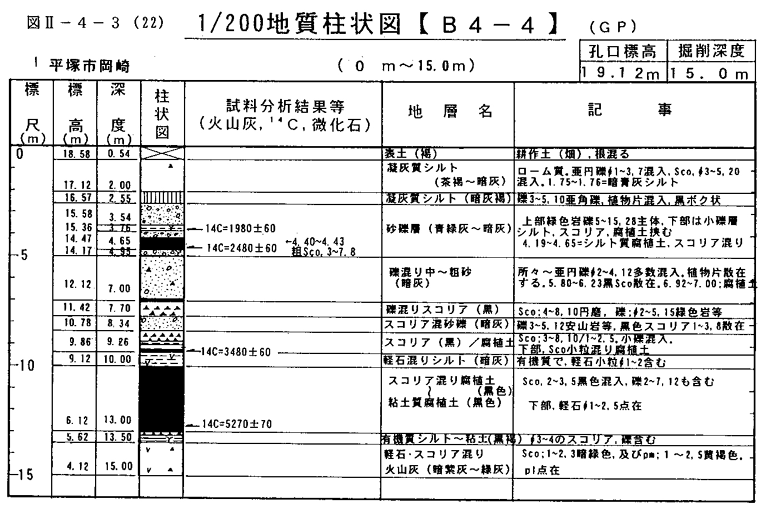

図2−4−3−22

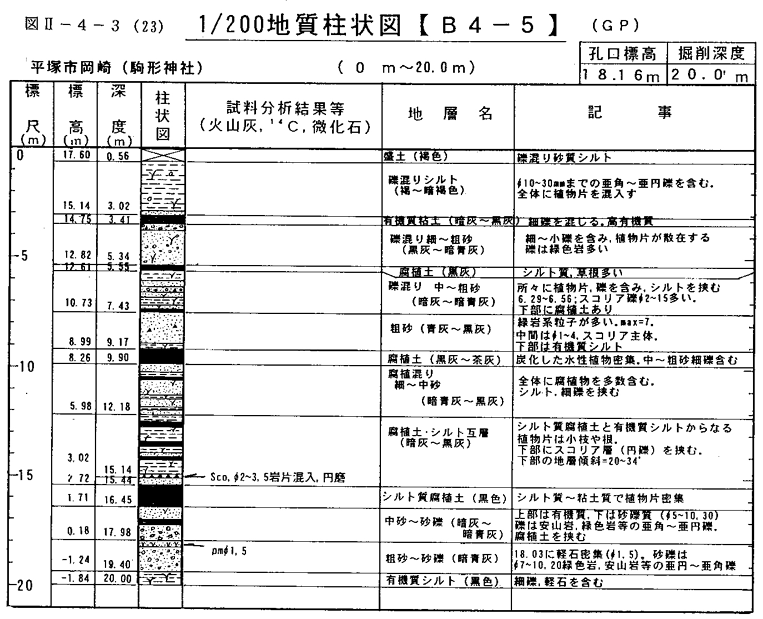

図2−4−3−23

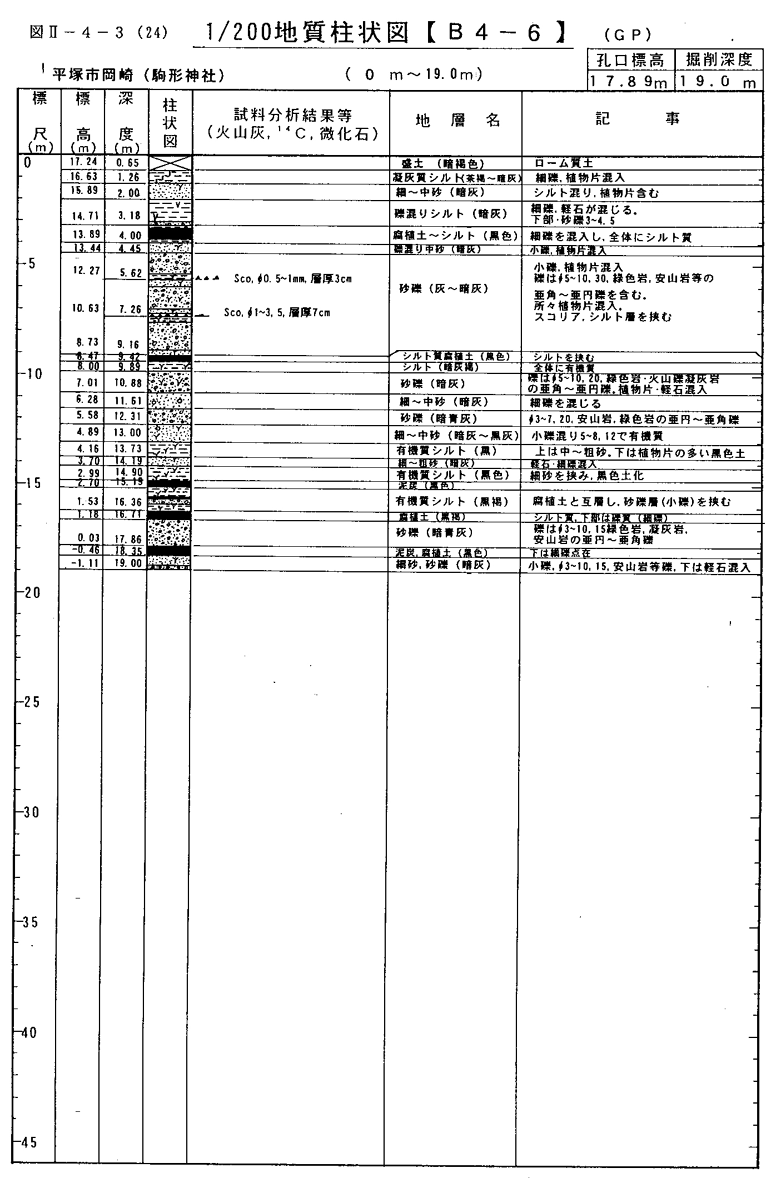

図2−4−3−24
