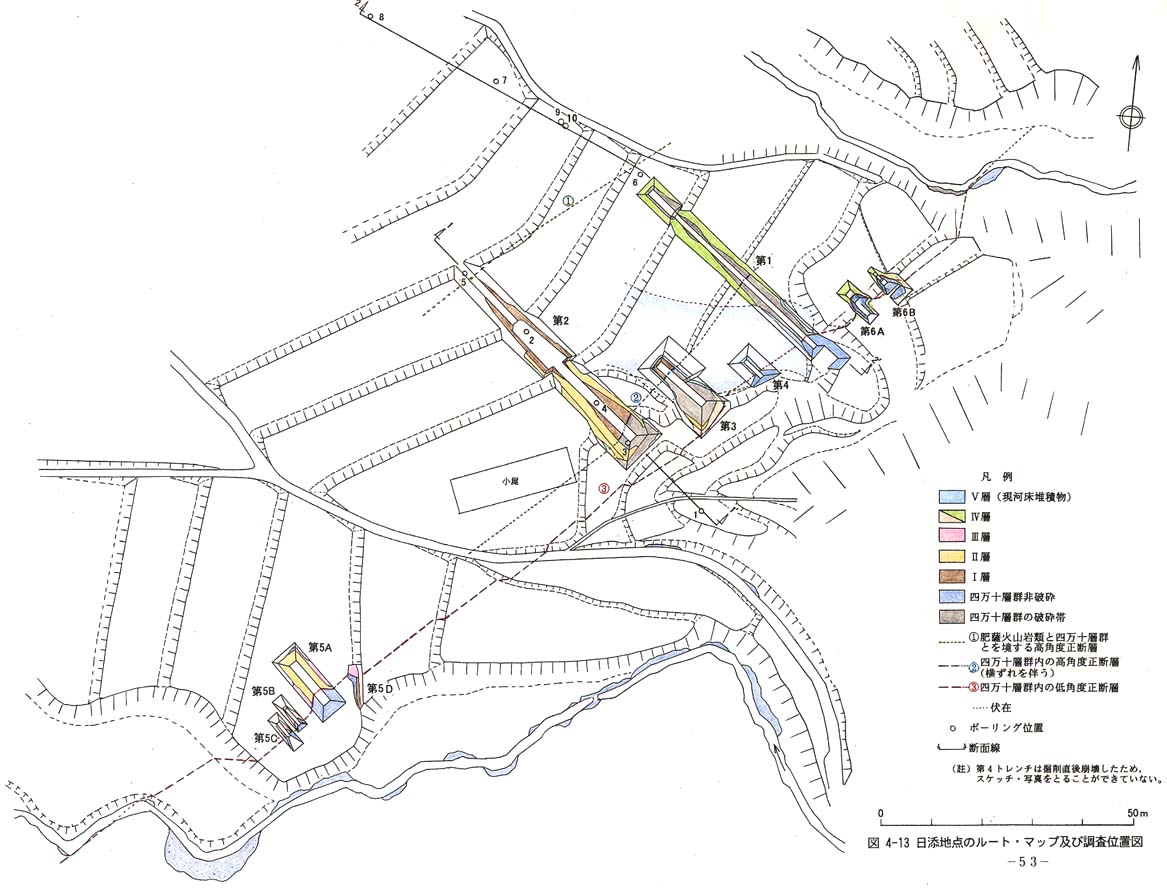

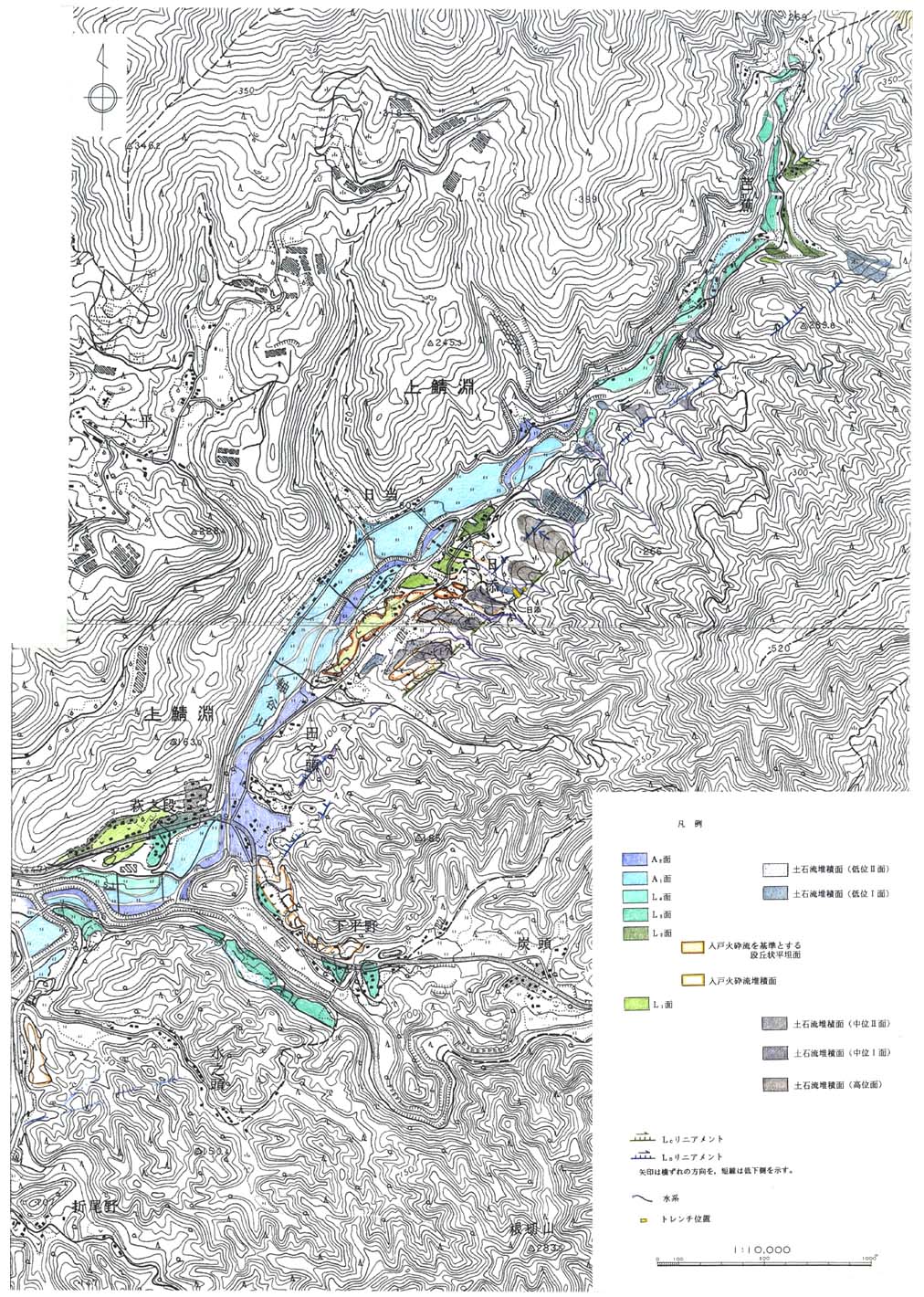

日添地点は，日添セグメントのほぼ中央部に位置し，南東側の山地と北西側の土石流堆積面及び入戸火砕流堆積面との境界部にリニアメントが認められ（図４−１２），リニアメントの延長部の河床においては，断層破砕粘土が確認される（図４−１３）。

本地点では，日添セグメントにおける断層の形態，活動性を明らかにすることを目的に，ボーリング調査及びトレンチ調査を実施した（図４−１３）。

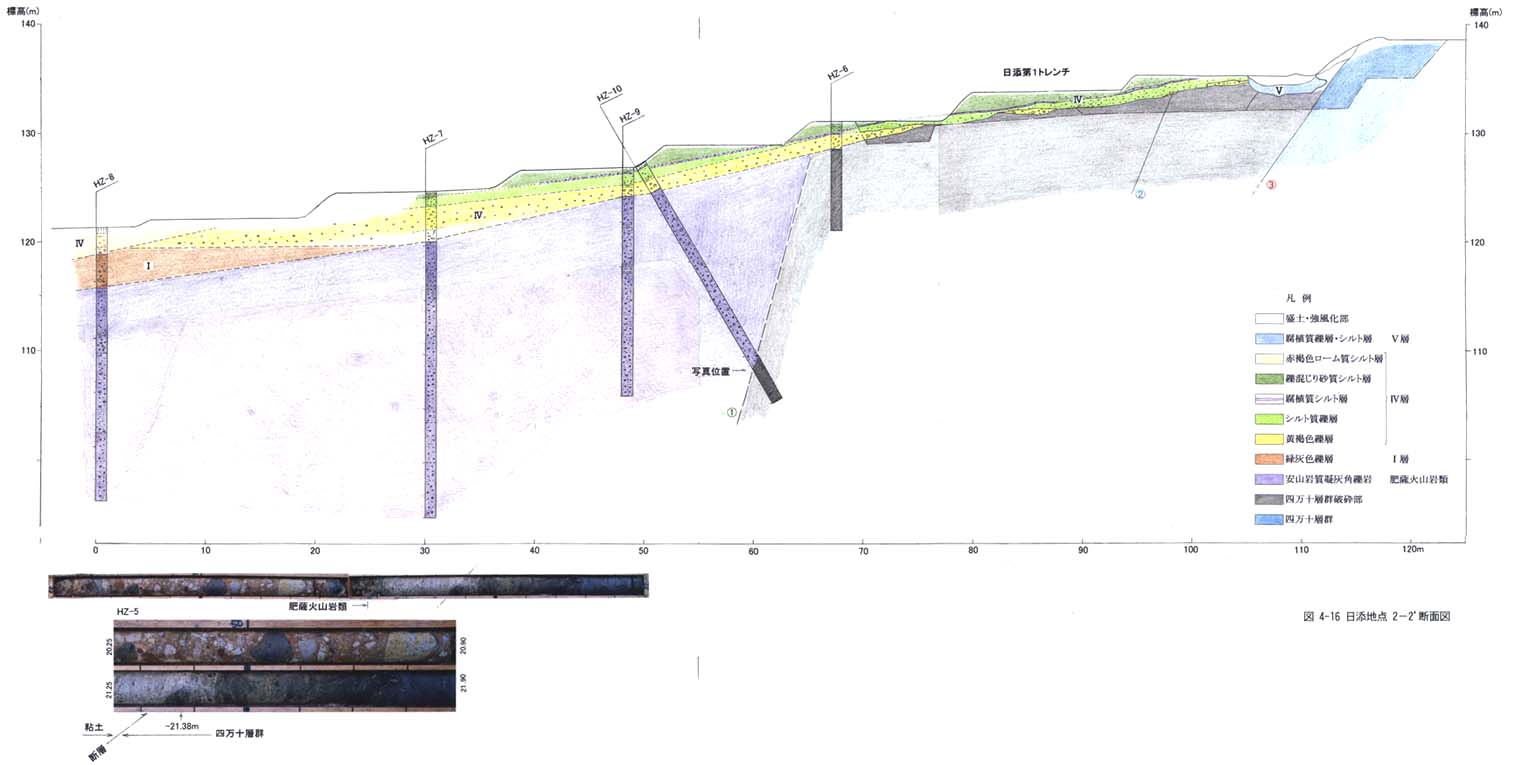

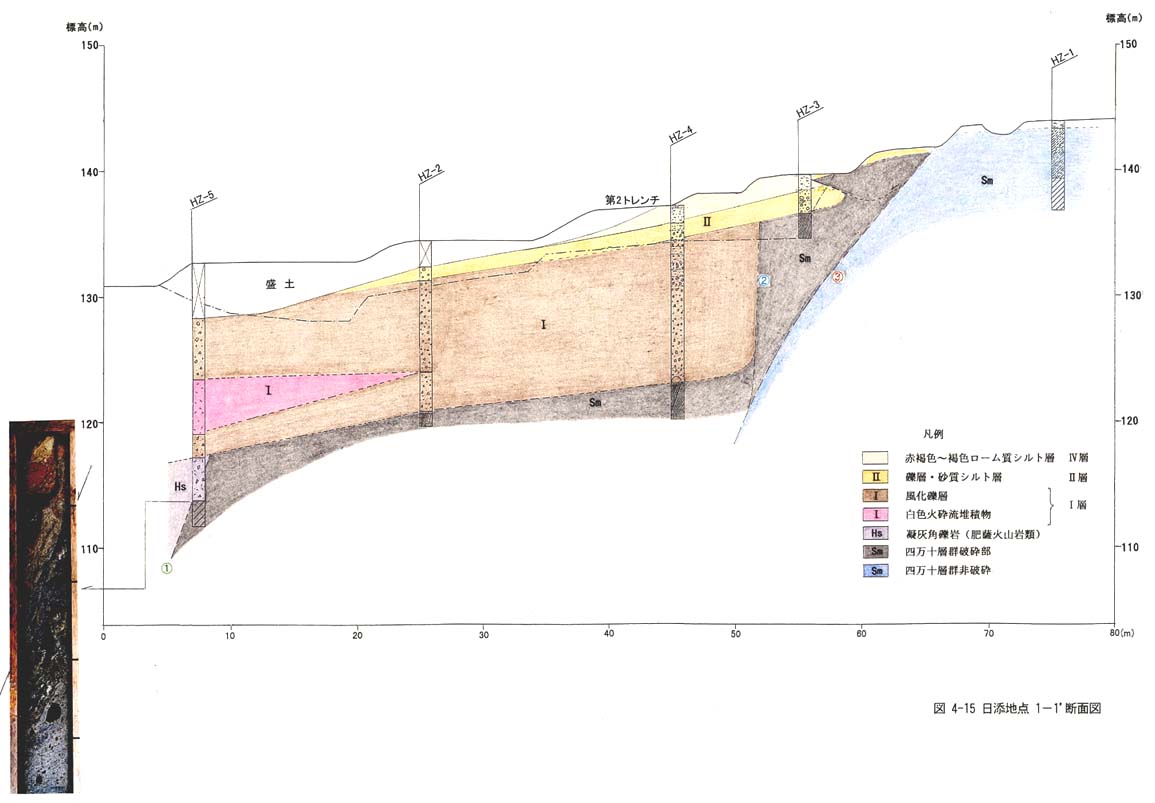

本地点における層序を図４−１４に，ボーリング断面を図４−１５及び図４−１６に， トレンチ法面のスケッチ・写真等を図４−１７〜図４−２９に示す。

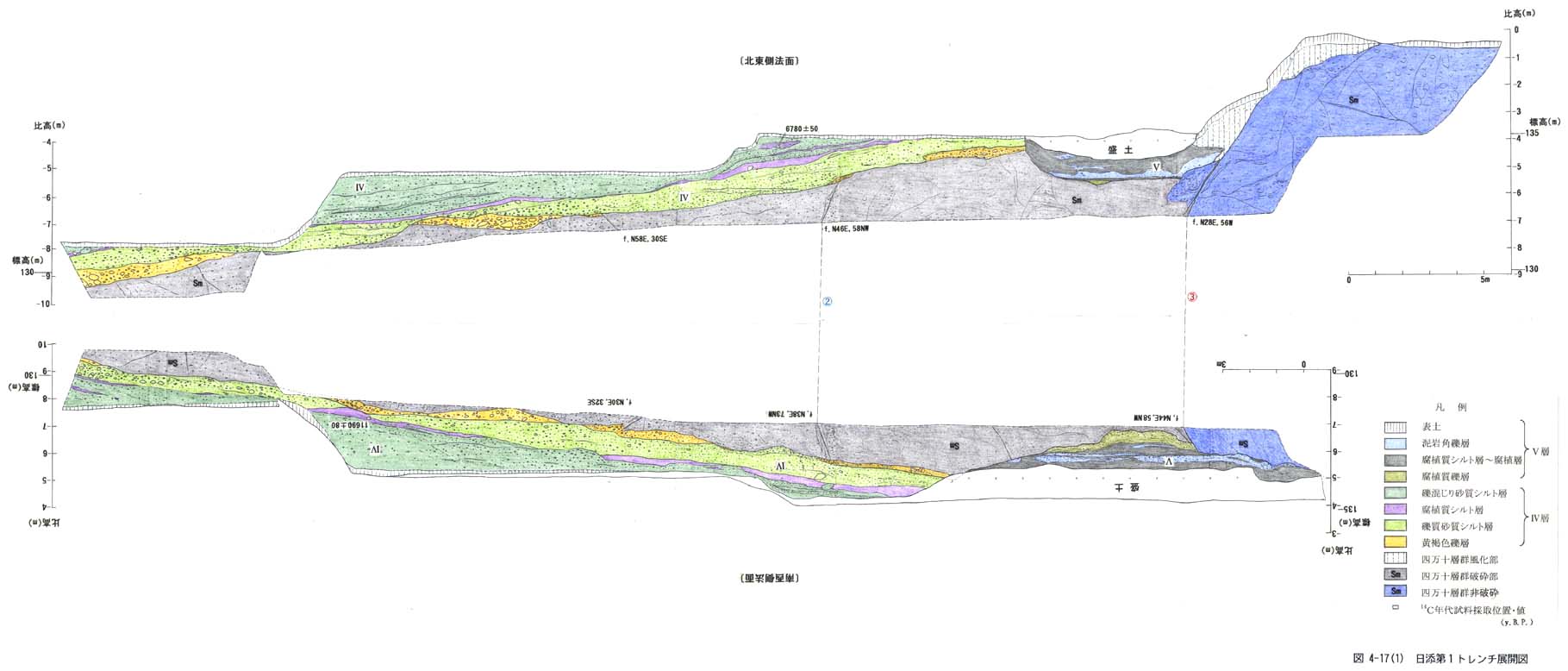

図４−１７−１日添第１トレンチ展開図

図４−１７−２　日添第１トレンチの全景

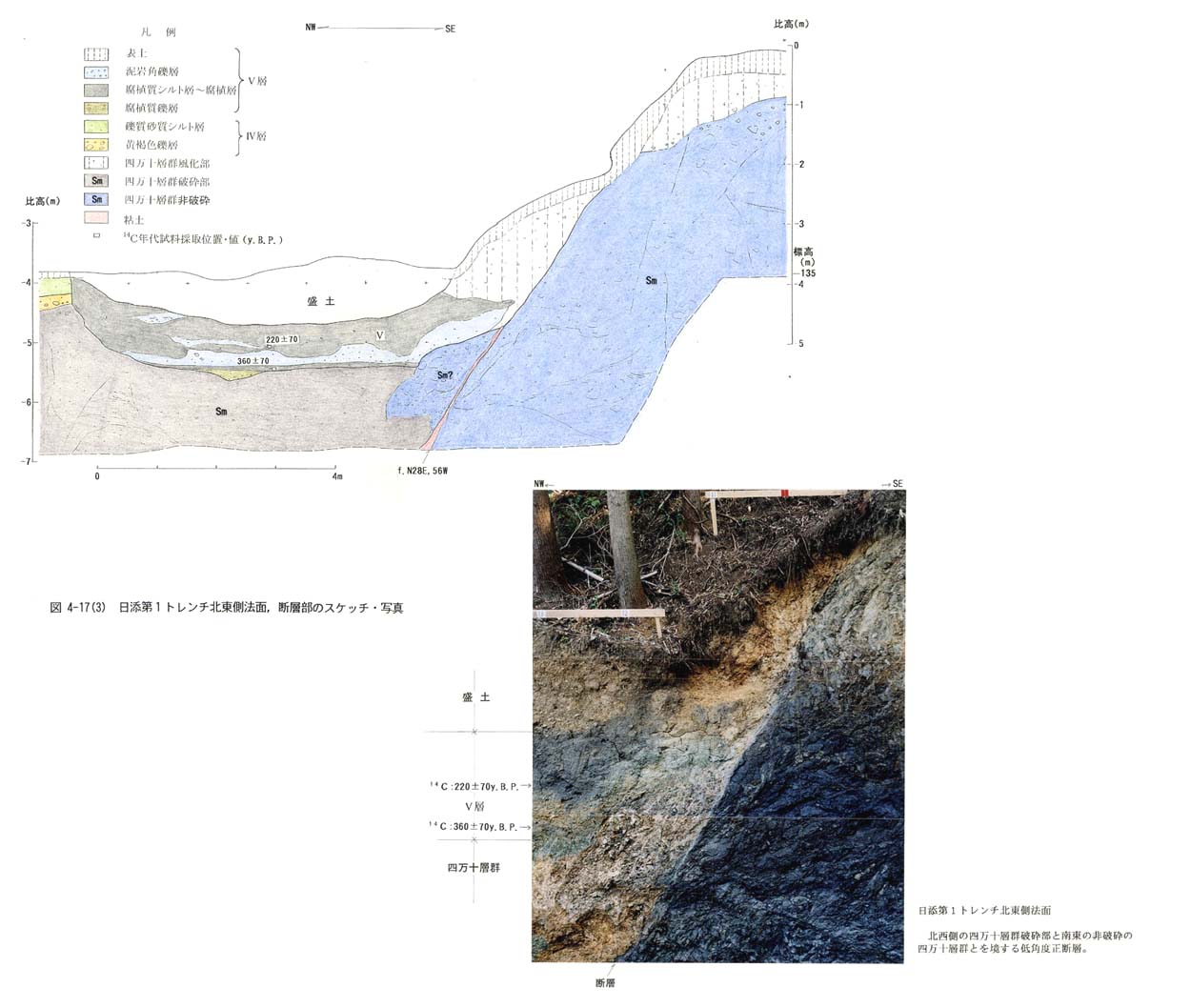

図４−１７−３　日添第１トレンチ北東側法面， 断層部のスケッチ・写真

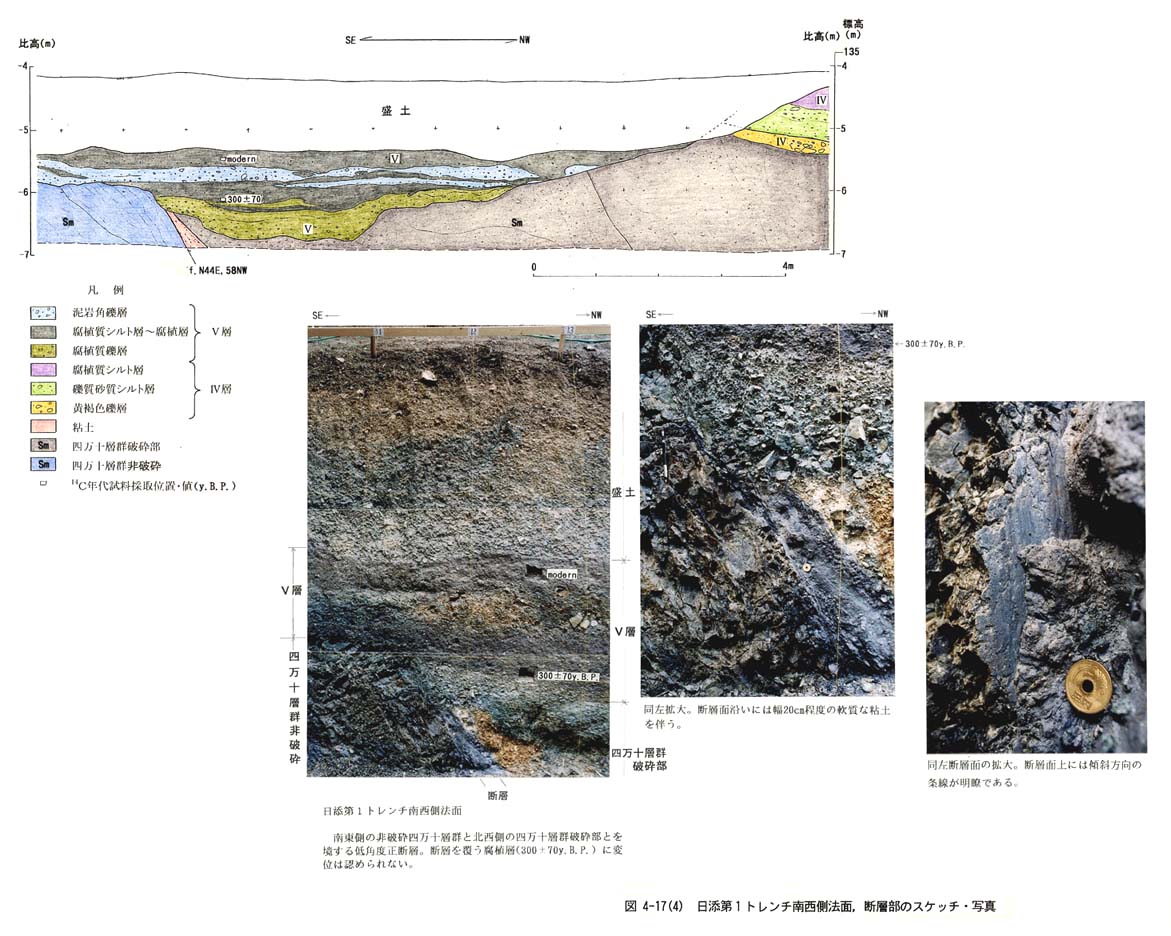

図４−１７−４　日添第１トレンチ南西側法面， 断層部のスケッチ・写真

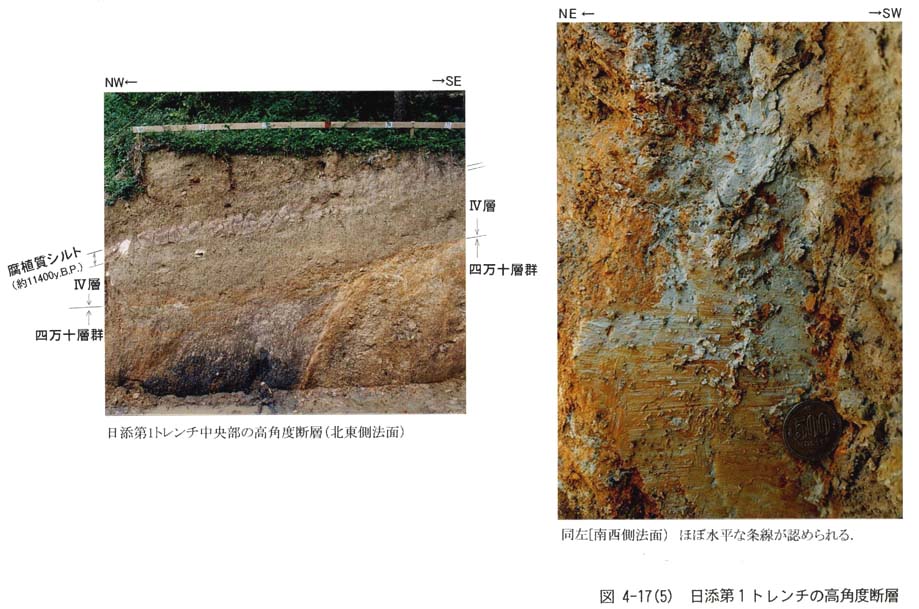

図４−１７−５　日添第１トレンチの高角度断層

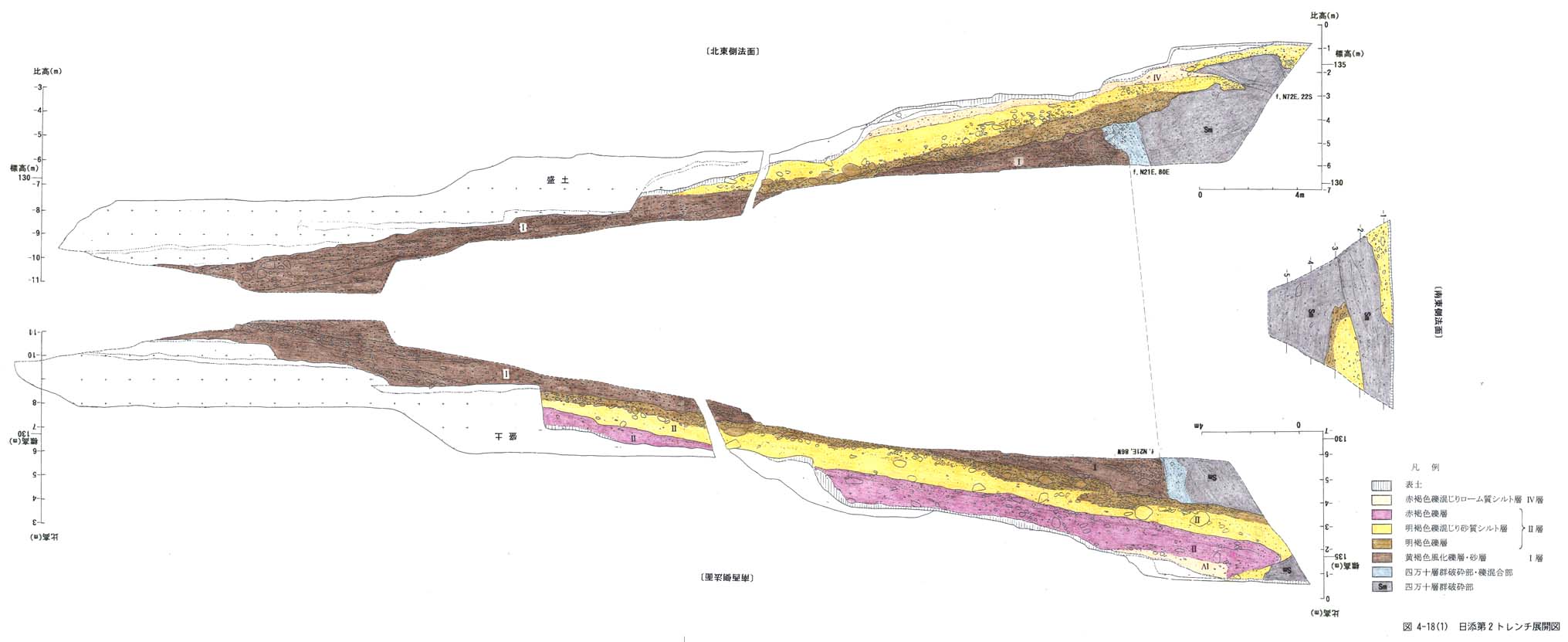

図４−１８−１　日添第２トレンチ展開図

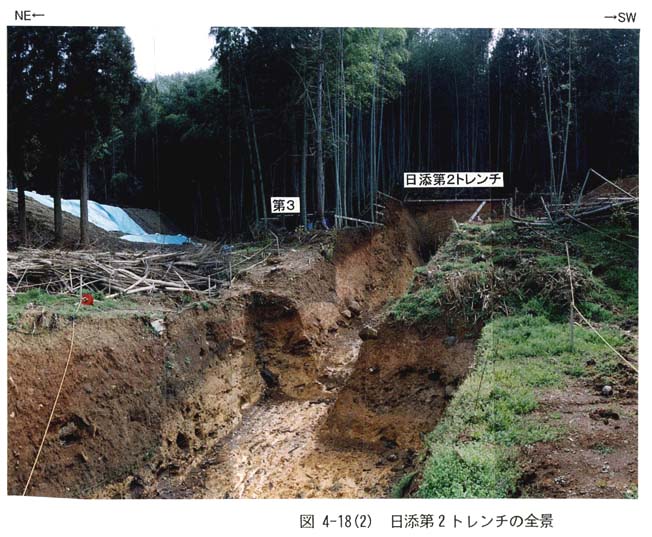

図４−１８−２　日添第２トレンチの全景

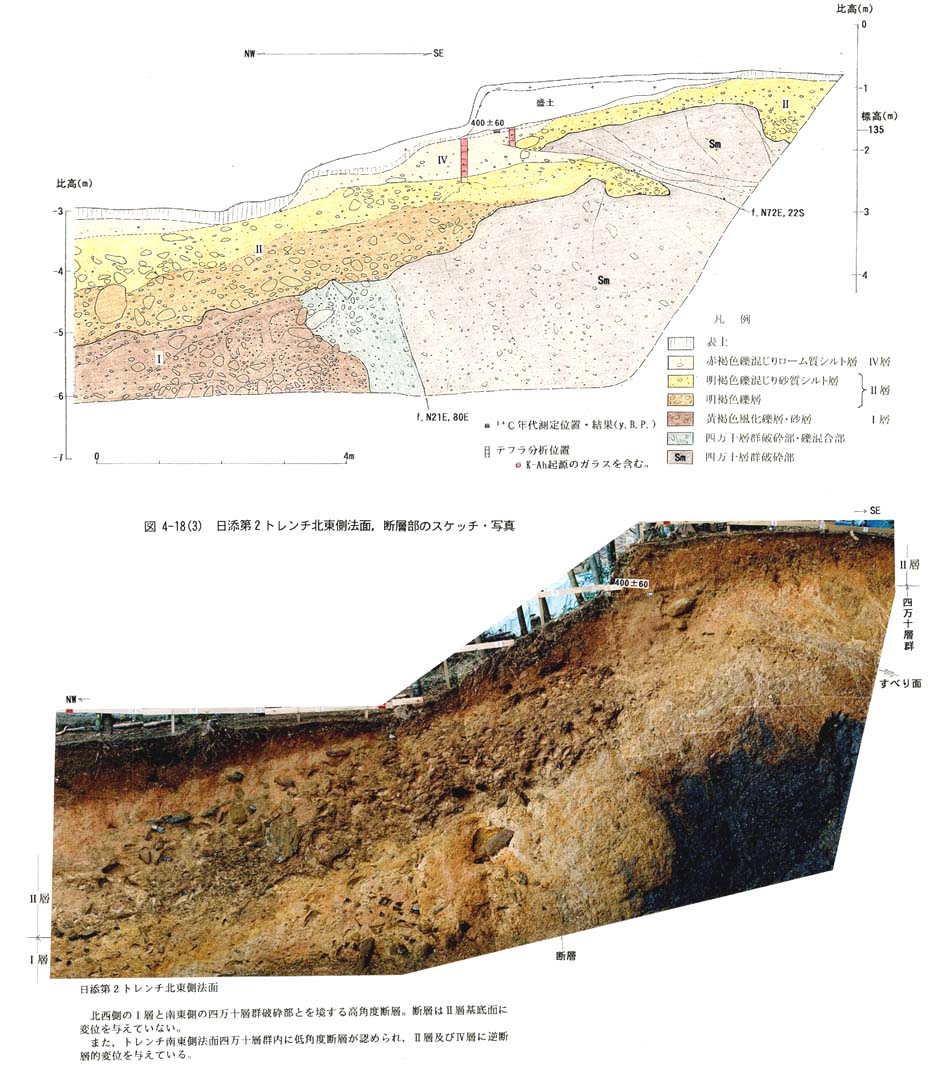

図４−１８−３　日添第２トレンチ北東側法面， 断層部のスケッチ・写真

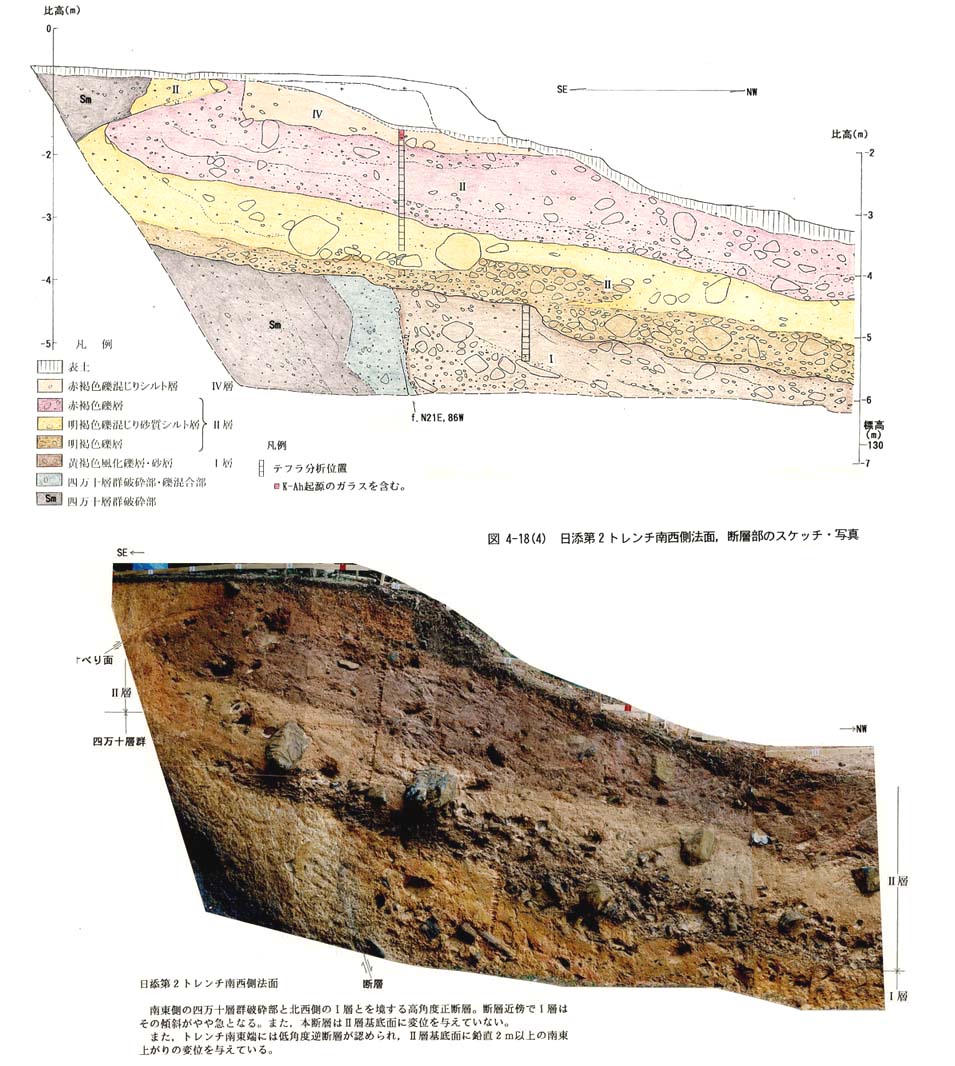

図４−１８−４　日添第２トレンチ南西側法面， 断層部のスケッチ・写真

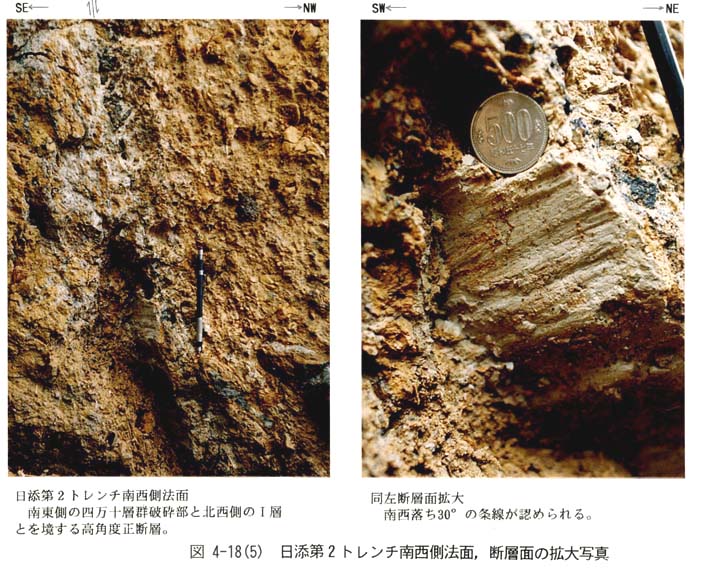

図４−１８−５　日添第２トレンチ南西側法面， 断層面の拡大写真

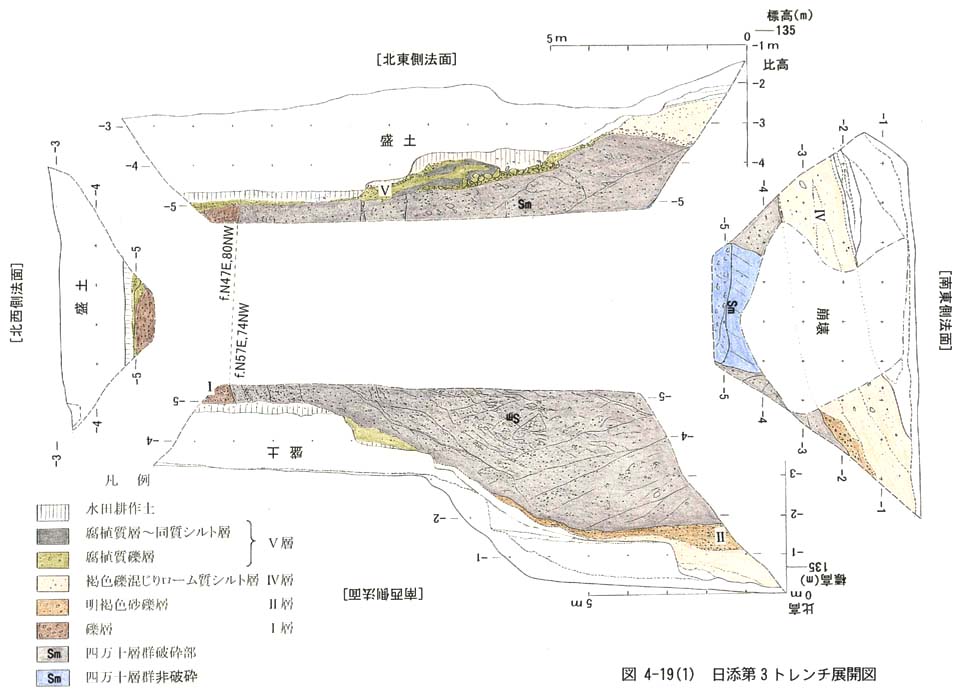

図４−１９−１　日添第３トレンチ展開図

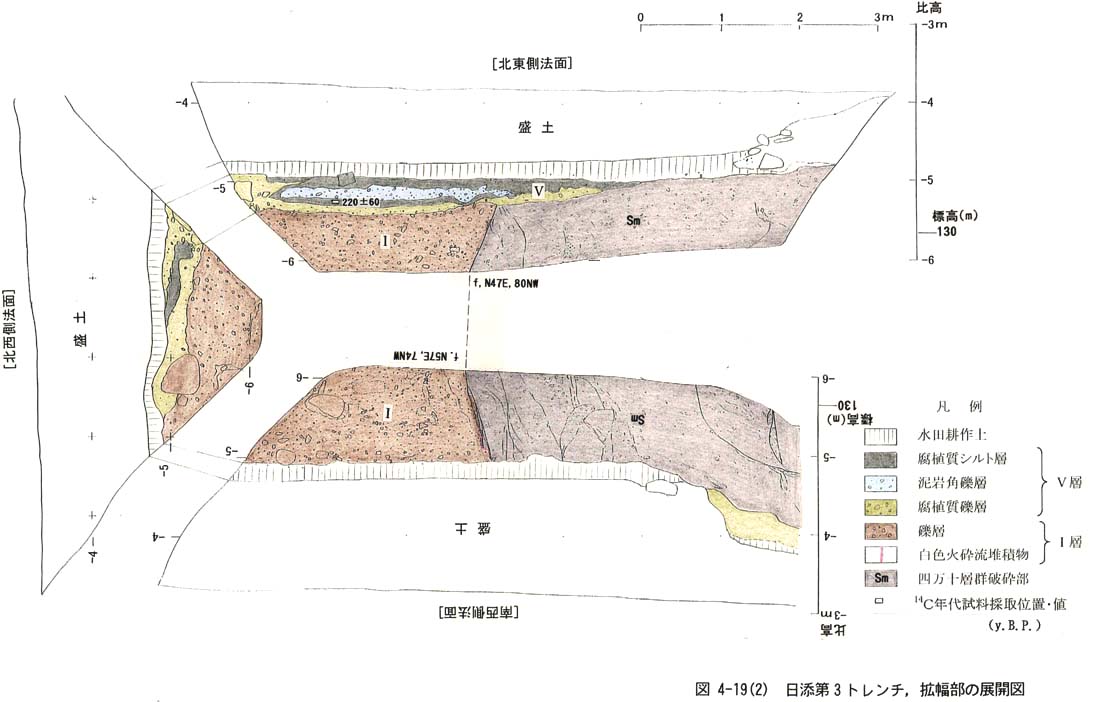

図４−１９−２　日添第３トレンチ， 拡幅部の展開図

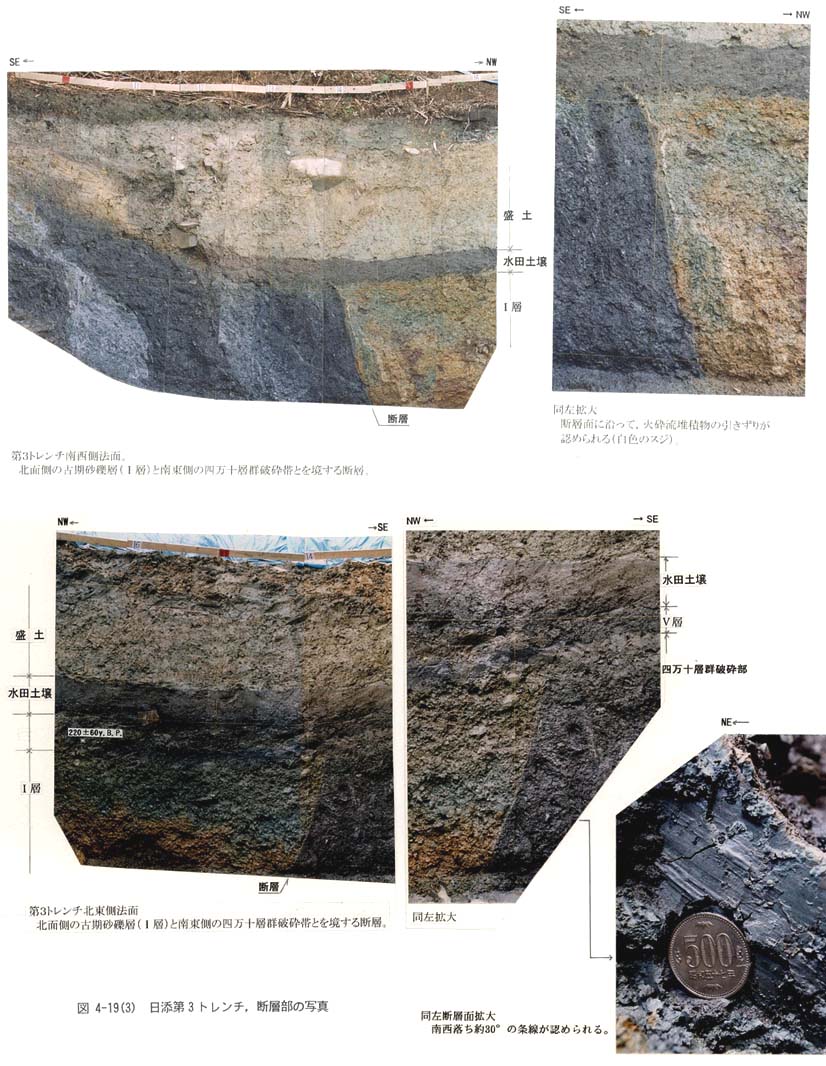

図４−１９−３　日添第３トレンチ， 断層部の写真

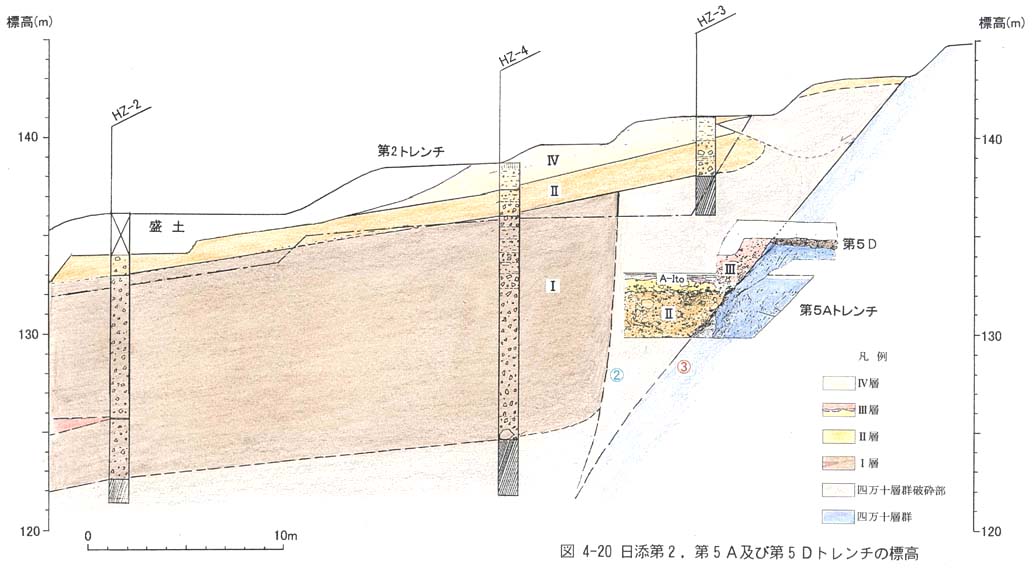

図４−２０ 日添第２，第５Ａ及び第５Ｄトレンチの標高

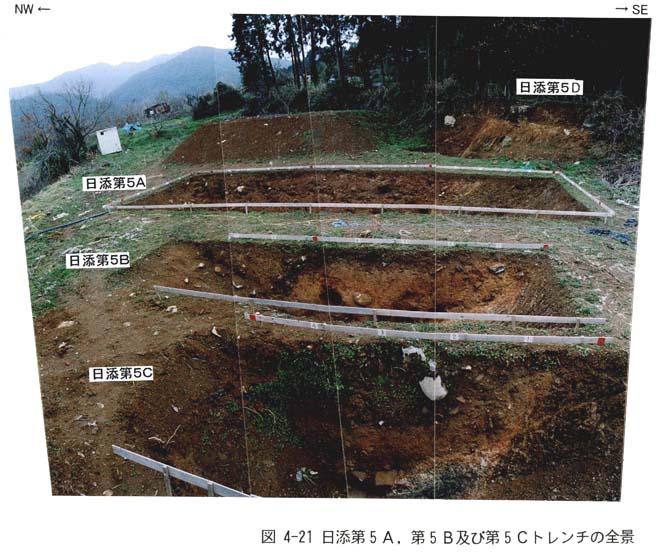

図４−２１ 日添第５Ａ，第５Ｂ及び第５Ｃトレンチの全景

図４−２２−１　日添第５Ａトレンチの展開図

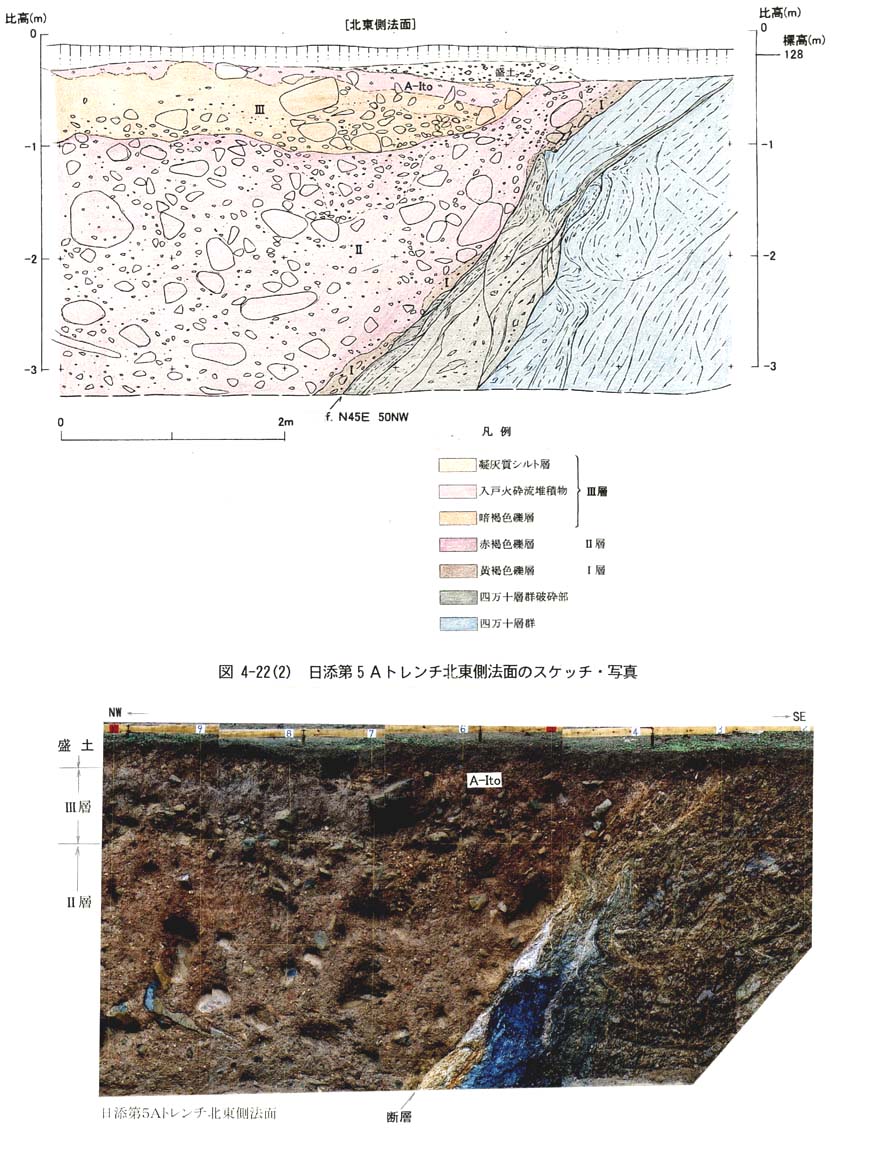

図４−２２−２　日添第５Ａトレンチ北東側法面のスケッチ・写真

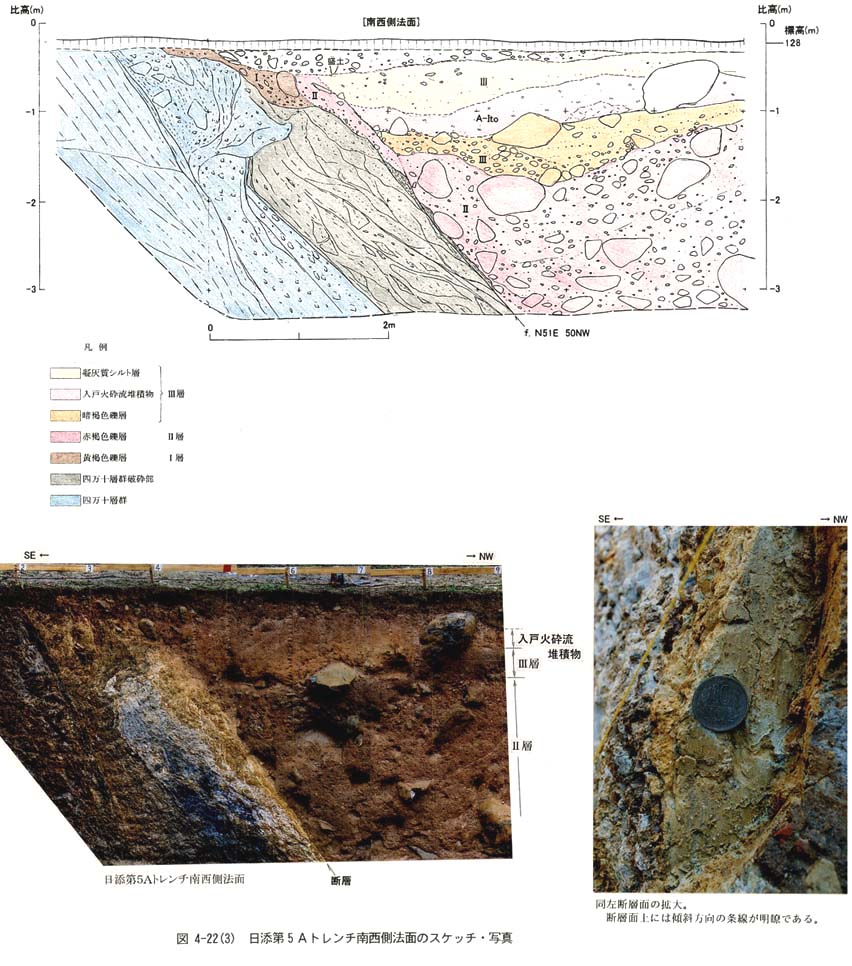

図４−２２−３　日添第５Ａトレンチ南西側法面のスケッチ・写真

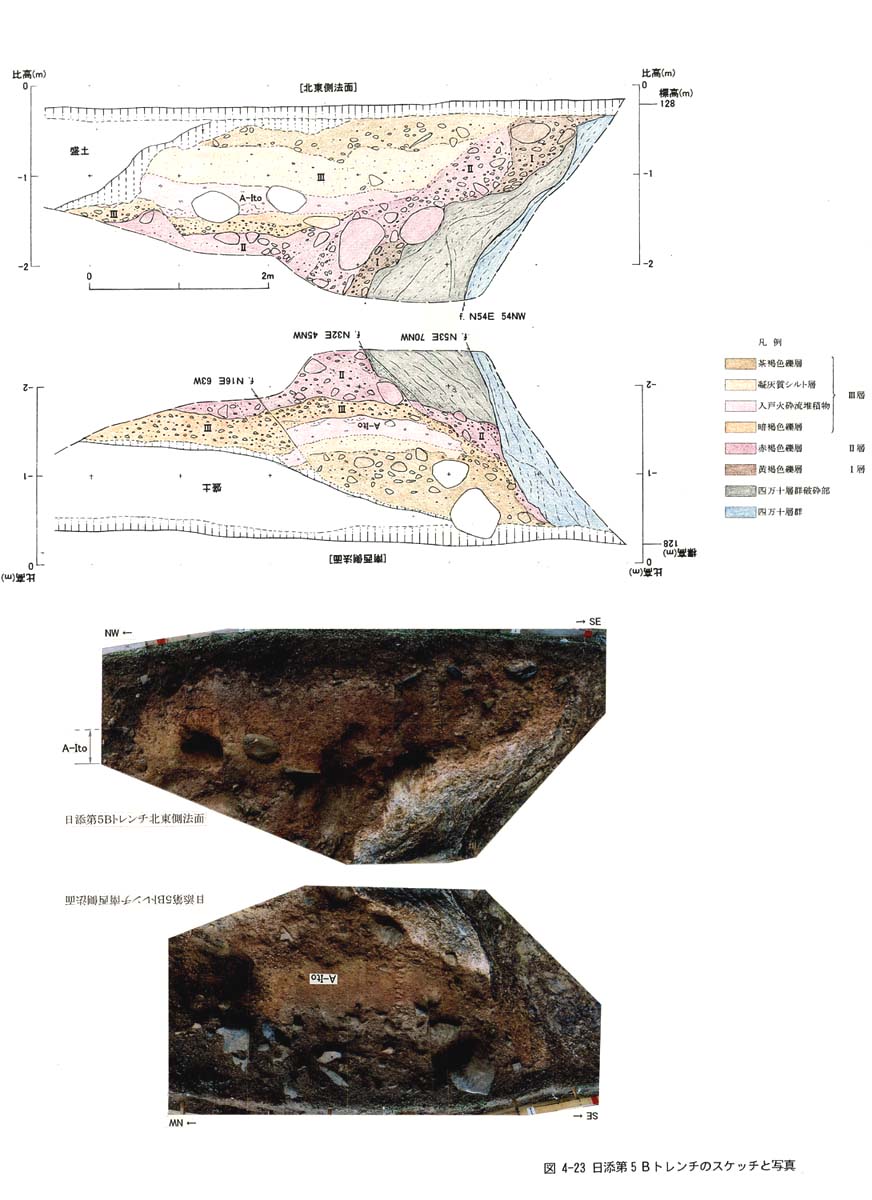

図４−２３ 日添第５Ｂトレンチのスケッチと写真

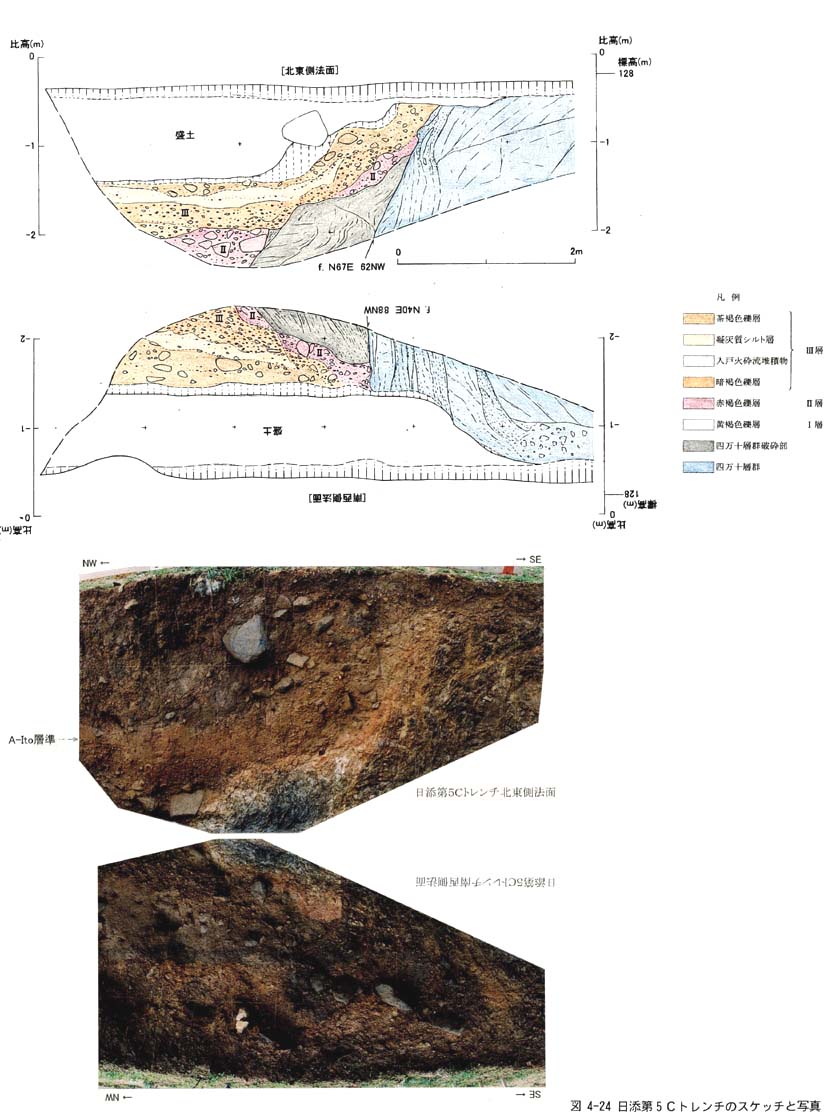

図４−２４ 日添第５Ｃトレンチのスケッチと写真

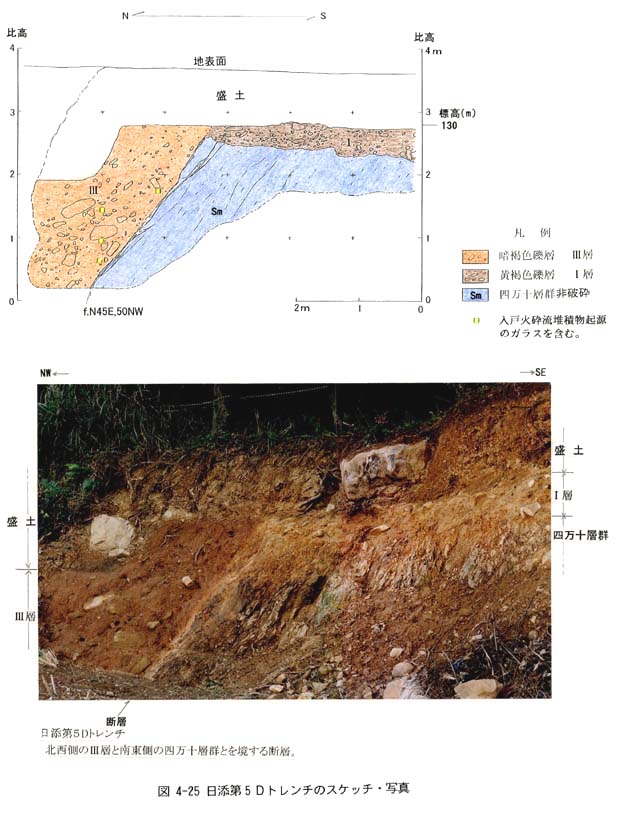

図４−２５ 日添第５Ｄトレンチのスケッチ・写真

図４−２６ 日添第６Ａ及び第６Ｂトレンチの平面図

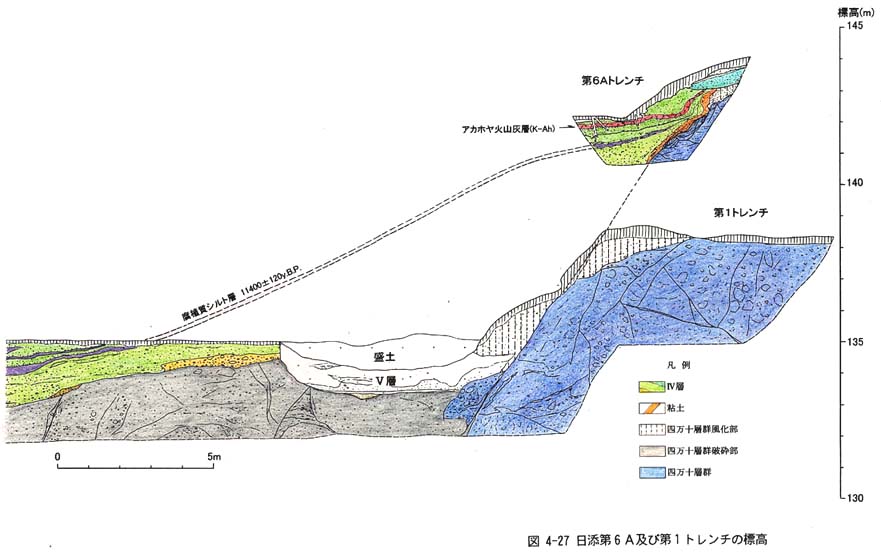

図４−２７ 日添第６Ａ及び第１トレンチの標高

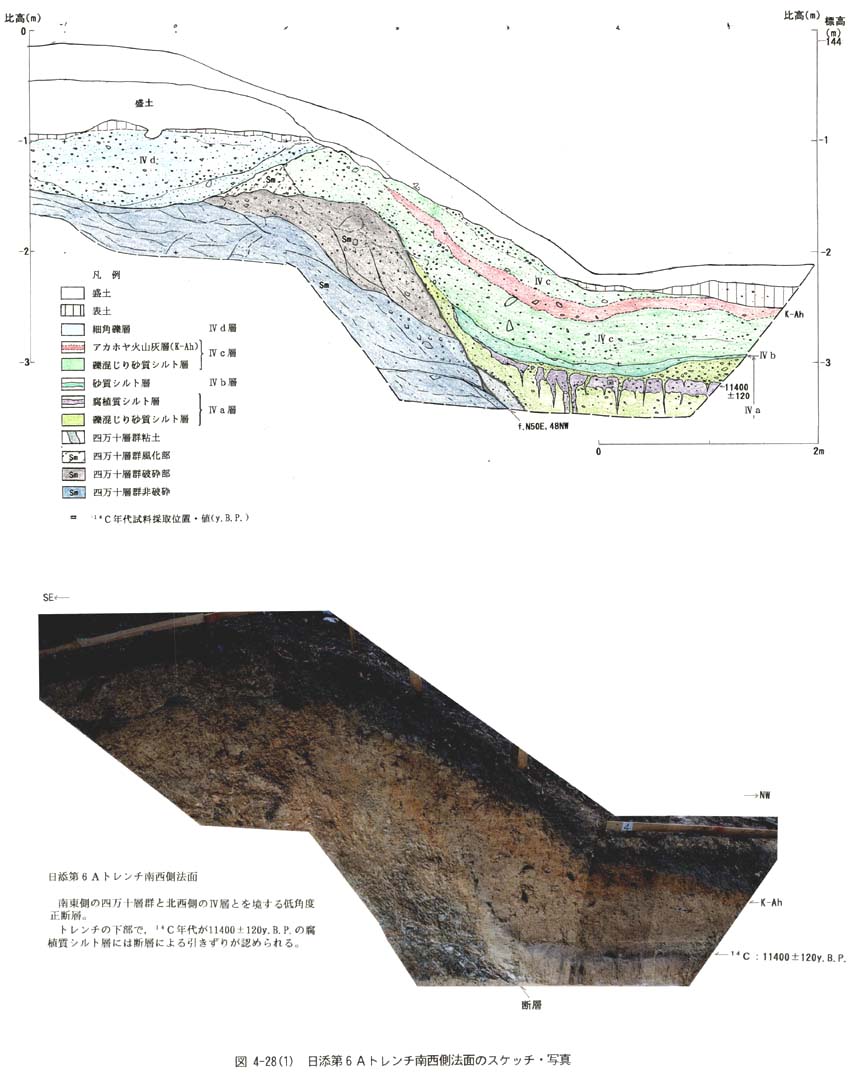

図４−２８−１　日添第６Ａトレンチ南西側法面のスケッチ・写真

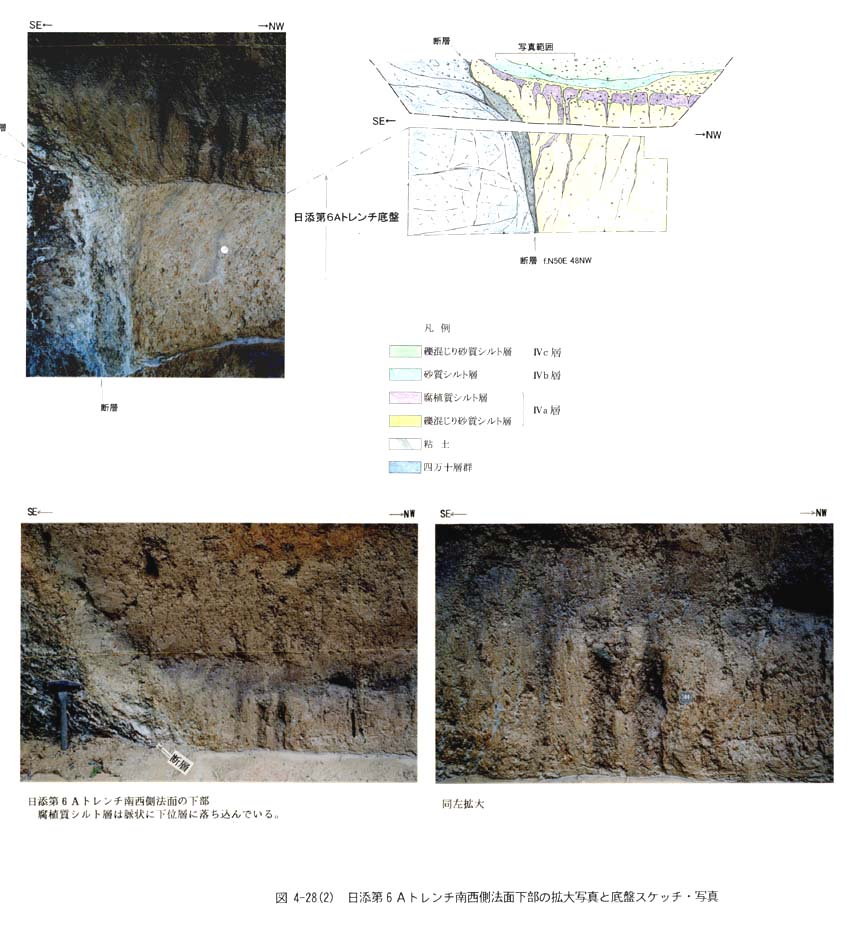

図４−２８−２　日添第６Ａトレンチ南西側法面下部の拡大写真と底盤スケッチ・写真

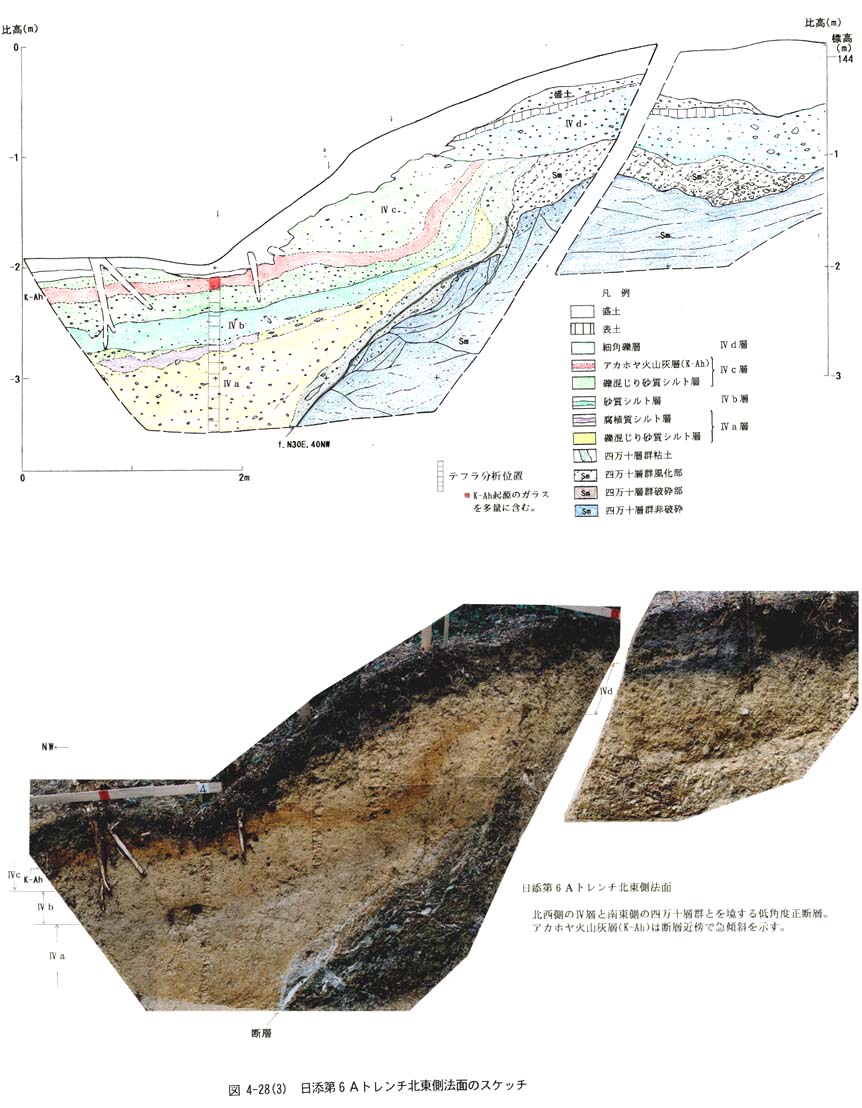

図４−２８−３　日添第６Ａトレンチ北東側法面のスケッチ・写真

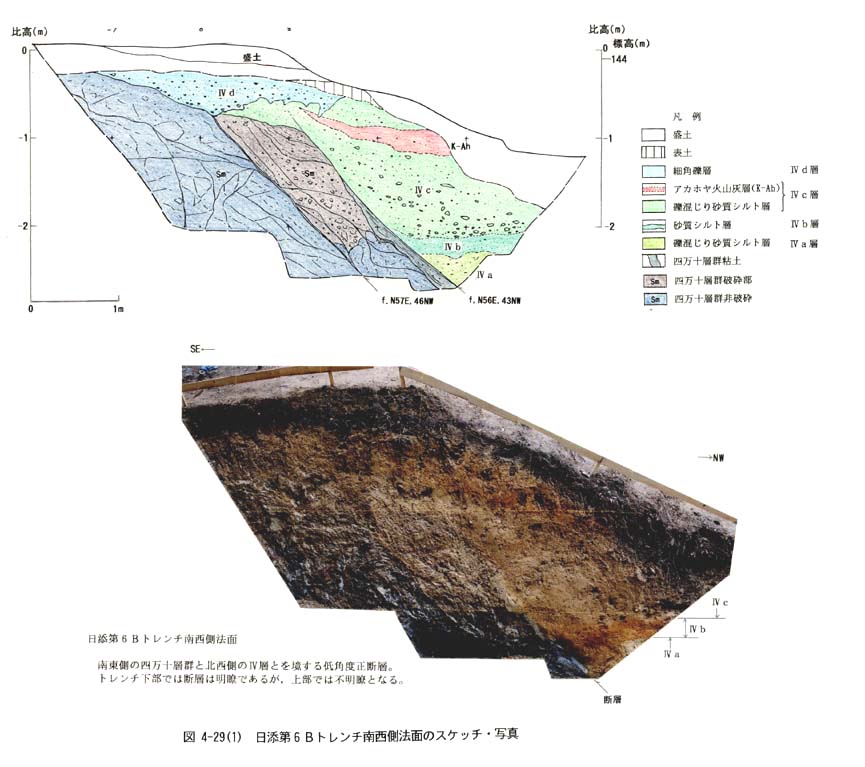

図４−２９−１　日添第６Ｂトレンチ南西側法面のスケッチ・写真

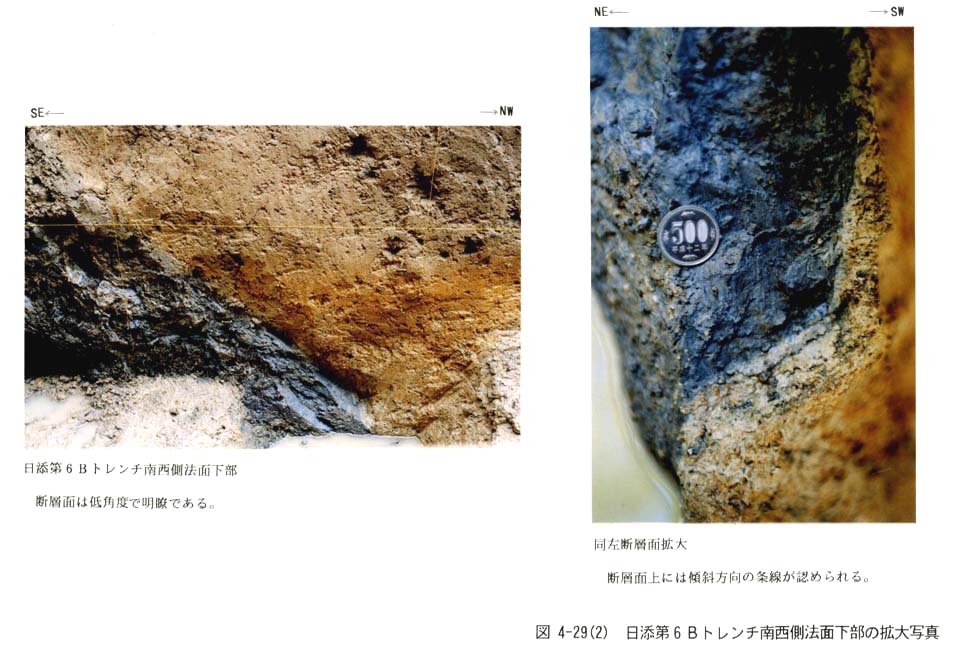

図４−２９−２　日添第６Ｂトレンチ南西側法面下部の拡大写真

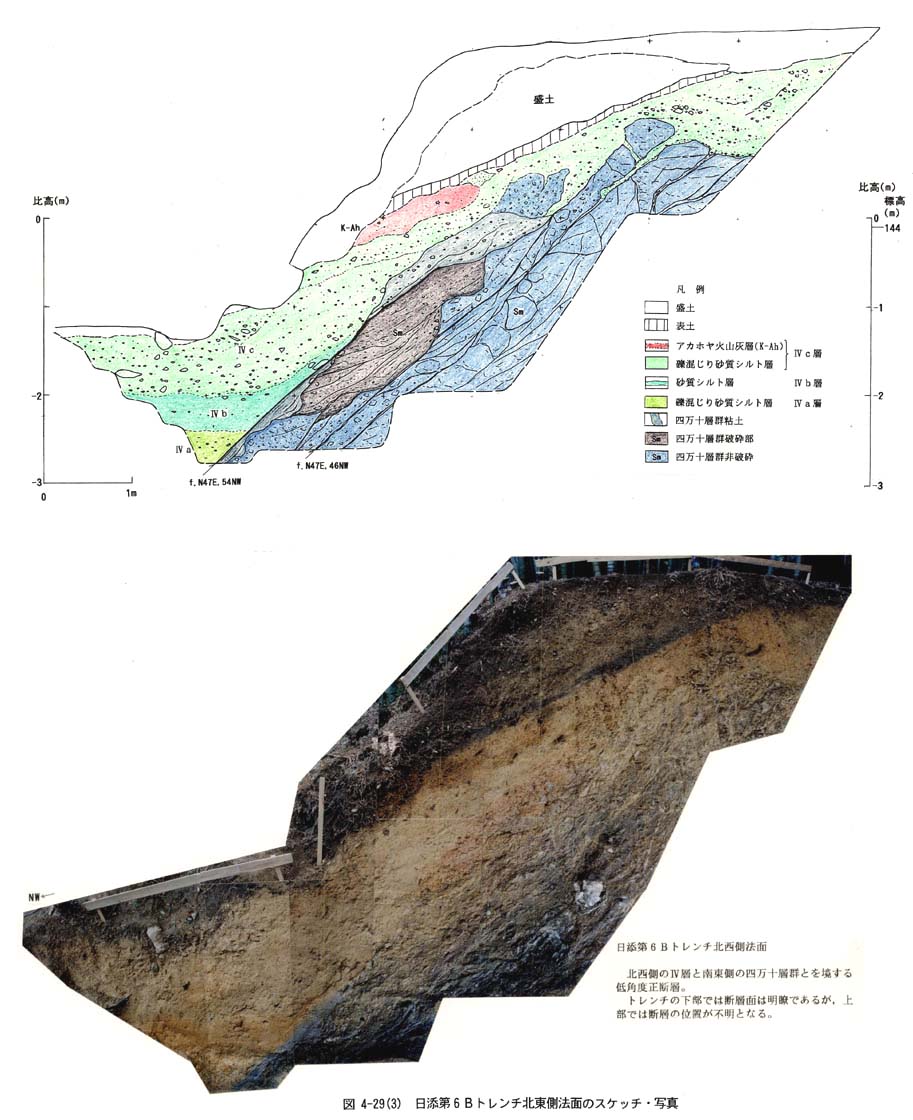

図４−２９−３　日添第６Ｂトレンチ北東側法面のスケッチ・写真
