（３）測定方法（図５−２−４）

まず、固定電極を測線から十分離れた地点に設置する。固定電極は遠電極とも呼ばれ電流電極Ｃ２と電位電極Ｐ２からなる。これらは一般に測線の端部から外側に探査深度の約１０倍以上離す。これらの遠電極をケ−ブルを用いて電気探査機に接続する。次に各測点に電極を設置し、これらの電極をケ−ブルを用いて、測定本部の電気探査機に接続する。

測定はまず電流電極Ｃ１を固定し、Ｃ１とＣ２間に通電する。そして、電位電極Ｐ１１、Ｐ１２、　Ｐ１３、・・・、Ｐ１ｎと遠電極Ｐ２との間の電位差をそれぞれ測定する。ここで最小電極間隔と　はＣ１とＰ１１間の距離で、最大電極間隔とはＣ１とＰ１ｎ間の距離を言う（第一展開）。次に電　流電極Ｃ１および電位電極Ｐ１１、Ｐ１２、Ｐ１３、・・・、Ｐ１ｎをそれぞれ最小電極間隔の距　離だけ移動して同様の測定を行う（第二展開）。以上の操作を測線全体にわたり繰り返す。なおこれらの操作は測定本部のコネクタ−ボックス上での端子の切替により行う。

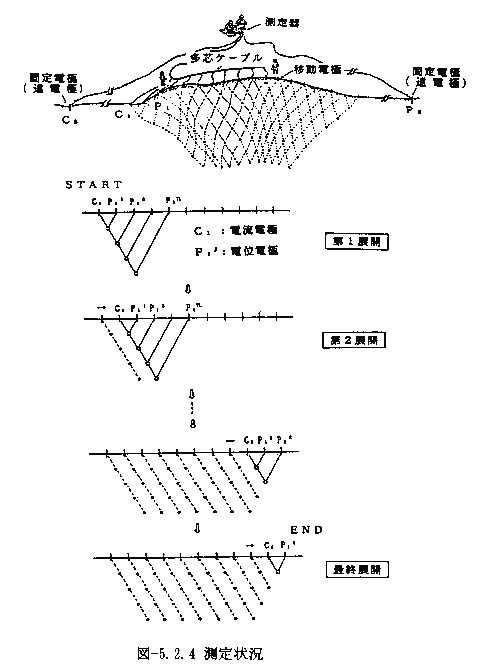

図５−２−４ 測定状況
