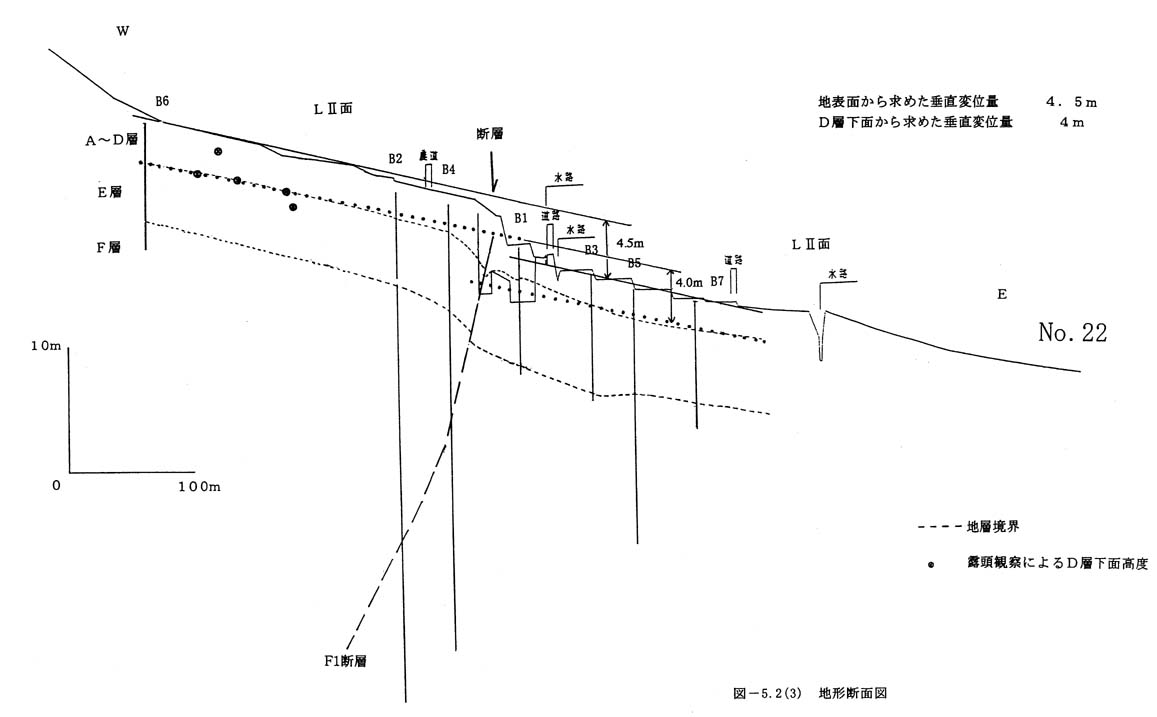

Ｎｏ．２２測線は、花巻市北湯口の扇状地面上に設定した。Ｎｏ．２２測線は後述の北湯口トレンチの約５ｍ南側を通る。扇状地は、渡辺ほか（１９９３）によって構成礫層（�V層、本報告書ではＤ層）の^１４Ｃ年代が２６，２００±４００ｙ．Ｂ．Ｐ．と報告されているので、Ｌ段丘面に対比される。断面図から読みとれる地表面の撓曲帯の幅は約１５０ｍ、垂直変位量は約４．５ｍである。

Ｎｏ．２２測線付近では既述のボーリングが７本行われている。コア観察により地層の対比を行い、地下の地層の変位を把握する事が可能である。本扇状地構成層のうち最も礫径が大きく連続性の良いＤ層の下面と、比較的容易に対比のついたＥ層の下面を地形断面図に投影した。またＤ層下面は南を流れる沢沿いの露頭でも観察ができたので、併せて断面図に投影した。Ｄ層下面は現在の地表面にほぼ並行である。断面図から読みとれるＤ層下面の撓曲帯の幅は約２００ｍ、垂直変位量は約４ｍである。
