�@この図では深度−２５０ｍ付近までの断面が示されている。深度断面図には、基本的には測線全域にわたって西側に緩く傾く地質構造が示されているが、所々に反射面の連続しない箇所が現れている。

�A測点６０ｍ付近の地下では、相対的に終点側（丘陵側）が上昇を示す反射面の不連続部分が３５°程度の東傾斜で地下深部まで連続しており、断層（Ｆ１）の存在が推定される。深度−８０〜−１５０ｍ付近では、Ｆ１より東側の反射面が系統的に傾斜しているように見え、深い位置にある反射面ほど傾斜が大きいように見える。Ｆ１は地表からの深さが１０ｍ程度のところまで追跡できるが、それより上部では不明瞭になる。なお、地表面では測点６０ｍ付近に地形的な段差は認められない。

�B測点１００ｍ付近では、終点側の反射面が相対的に５ｍ程度上昇している部分が系統的に見られることから、断層（Ｆ２）の存在が推定される。Ｆ２は６０°程度の東傾斜で延びており、深度−１１０ｍ程度の位置でＦ１とつながっていると推定される。Ｆ２は地表からの深さが数ｍのところまで追跡できるが、それより上部は不明である。なお、地表面では測点１００ｍ付近に地形的な段差は認められない。

�CＦ１とＦ２に挟まれる範囲の深度断面を見ると、反射面が不明瞭な部分があることから、断層の活動に伴って地層が攪乱されている可能性が考えられる。

�D測点１４０〜２００ｍ付近の地下には反射面の不連続部分が複数認められ、いずれも系統的に終点側が数ｍ上昇していることから、断層（Ｆ３・Ｆ４・Ｆ５）の存在が推定される。Ｆ３は４５°、Ｆ４・Ｆ５は５０°程度の東傾斜で、深部では接近しているように見える。Ｆ３については深度−７０ｍから上部でさらに枝分かれしていると推定され、測点１４０〜１７０ｍ付近では地下数ｍのところまで反射面の連続性が悪くなっている。Ｆ４は地表からの深さが１０ｍ程度のところまで追跡できるが、それより上部は不明である。Ｆ５は地表からの深さが数ｍのところまで追跡でき、Ｆ５より終点側の深度−３０〜６０ｍの間では反射面が不明瞭になっている。なお、この付近の地表では地形的に明瞭な段差は認められない。

�E測点２００〜３２０ｍの区間では、地表から１０ｍ程度の深さの反射面が連続的であり、深度−９０ｍ程度に見られる反射面も連続していることから、断層が存在するとは推定しにくい。なお、測点２５２ｍ地点で実施したボーリング（Ｂ９−１：掘削深度５０ｍ）では、地表〜−５．２ｍ：シルト・粘土、−５．２〜−２３．５ｍ：玉石混じり砂礫、−２３．５〜−２５．４：中〜粗砂、−２５．４〜−２６．１ｍ：粘土、−２６．１〜−５０．０ｍ：玉石混じり砂礫、という結果が得られている。また、地形判読調査では、測点２００〜２５０ｍ付近にかけて若干傾斜が急になっていることが確認されている。

�F測点３２０ｍ付近では、地表付近の反射面はほぼ連続的であるが、深度−４０ｍ付近から深部には反射面の不連続部分が認められ、断層（Ｆ６）の存在が推定される。地表から２０ｍ程度の深さまでの反射面には不連続部分が認められないことから、Ｆ６は比較的活動時期が古い断層と考えられる。

�G測点３４０〜３６０ｍ付近では、地表付近から反射面が不明瞭な部分が認められ、これらの両端の反射面が明瞭な部分との境界に断層（Ｆ７・Ｆ８）を推定した。Ｆ７・Ｆ８に挟まれる部分では反射面が不明瞭であることから、断層活動により地層が攪乱されていることが考えられる。なお、Ｆ７・Ｆ８付近は低地と丘陵の地形境界となっている。

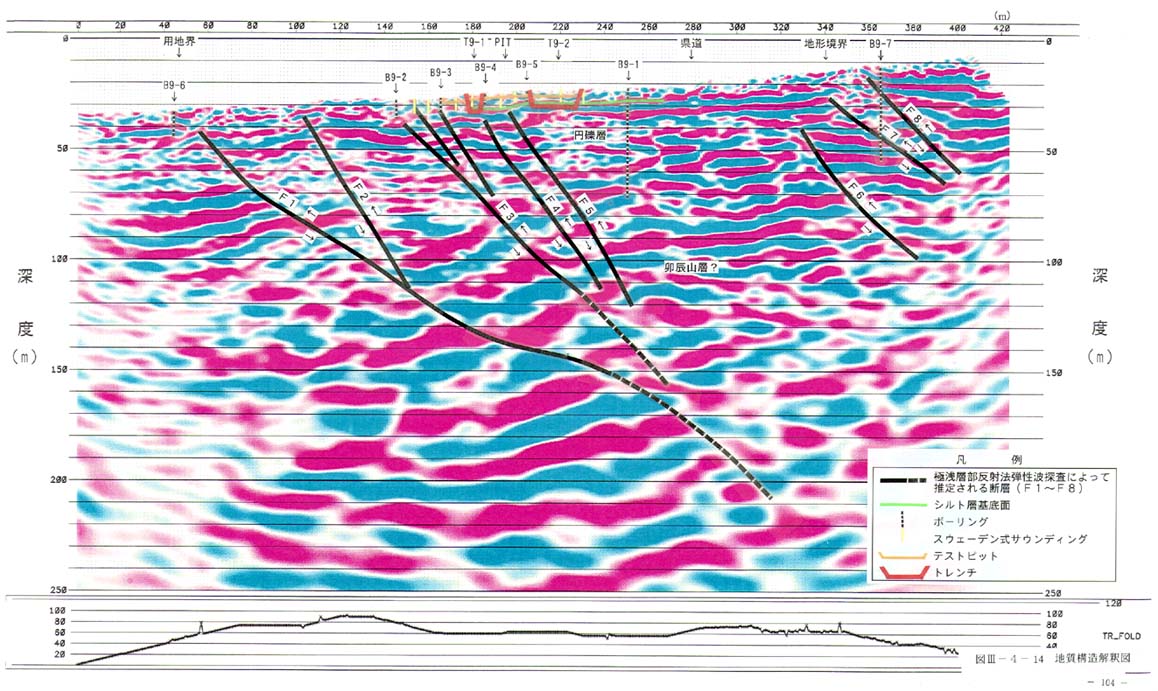

図３−４−１４　地質構造解釈図
