(5)断面図作成

得られたデータに解析処理を施して、以下に示す時間断面図、深度断面図を作成した(図3−4−6図3−4−7図3−4−8図3−4−9図3−4−10)。また、速度断面図を図3−4−11図3−4−12図3−4−13に示す。

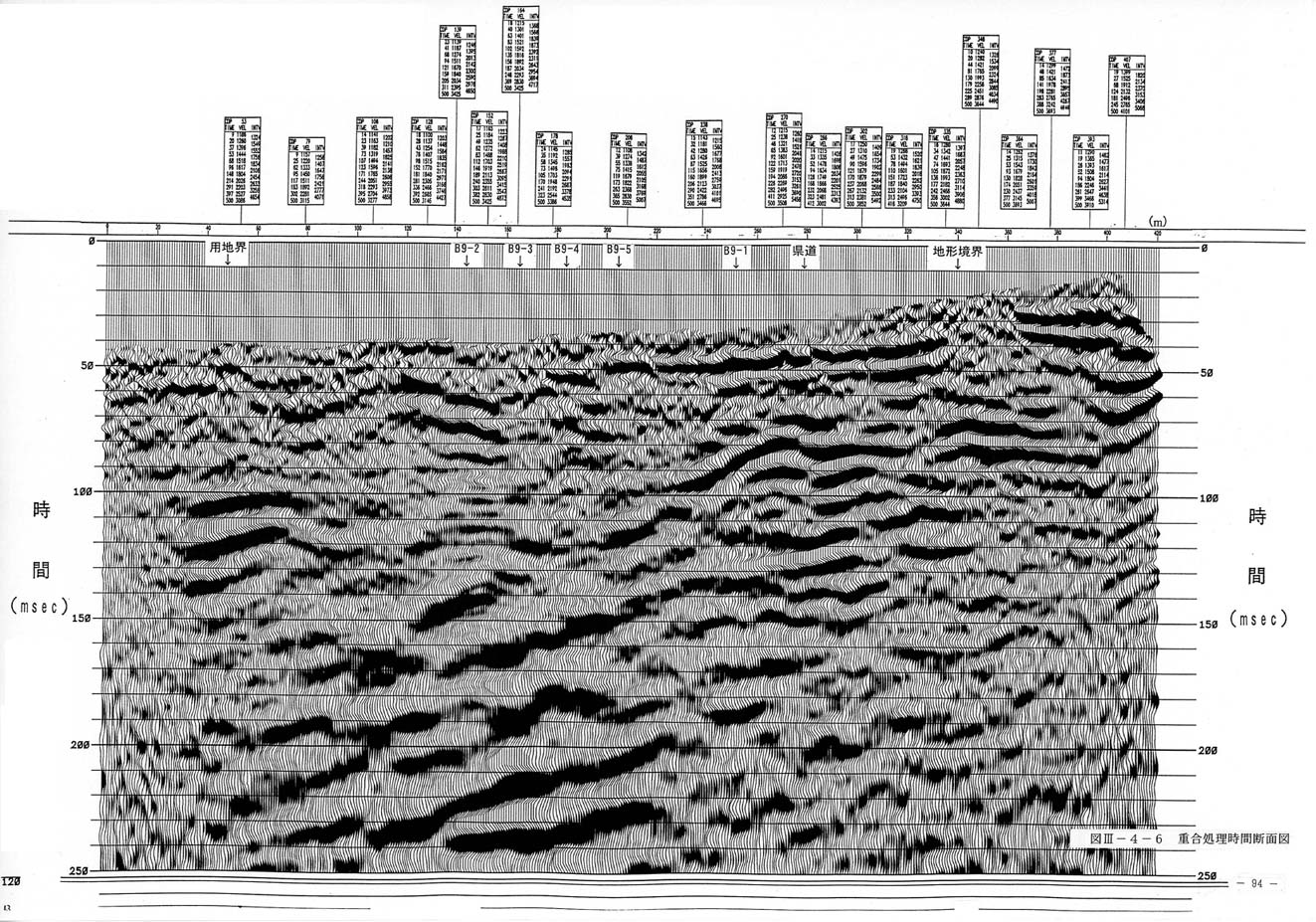

図3−4−6 重合処理時間断面図

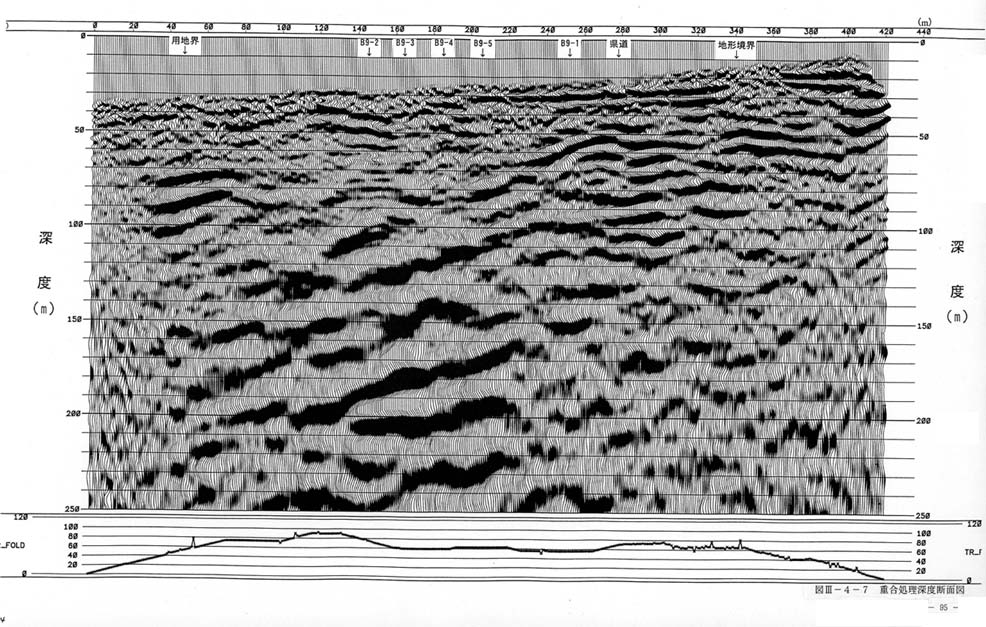

図3−4−7 重合処理深度断面図

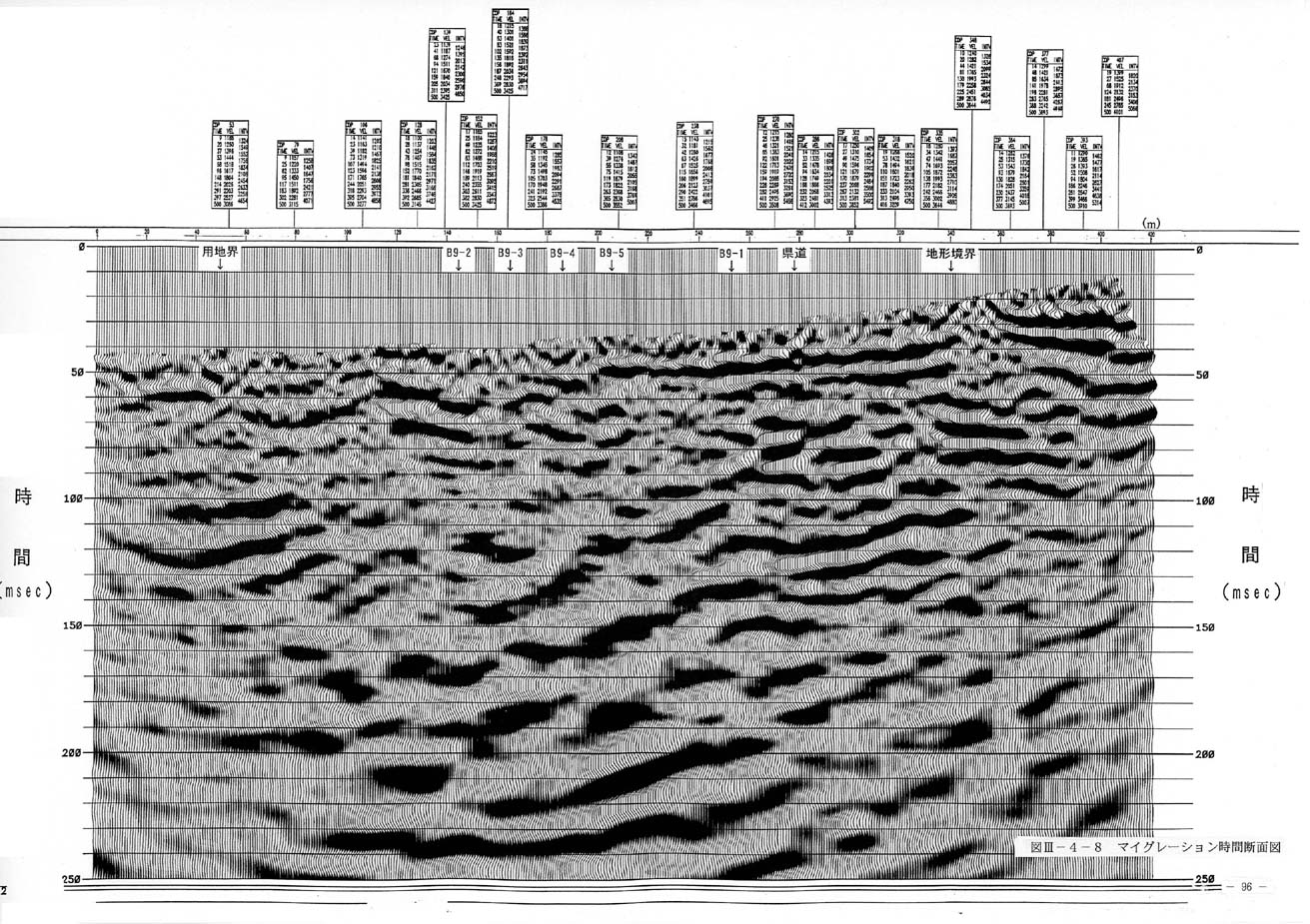

図3−4−8 マイグレーション時間断面図

図3−4−9 マイグレーション深度断面図

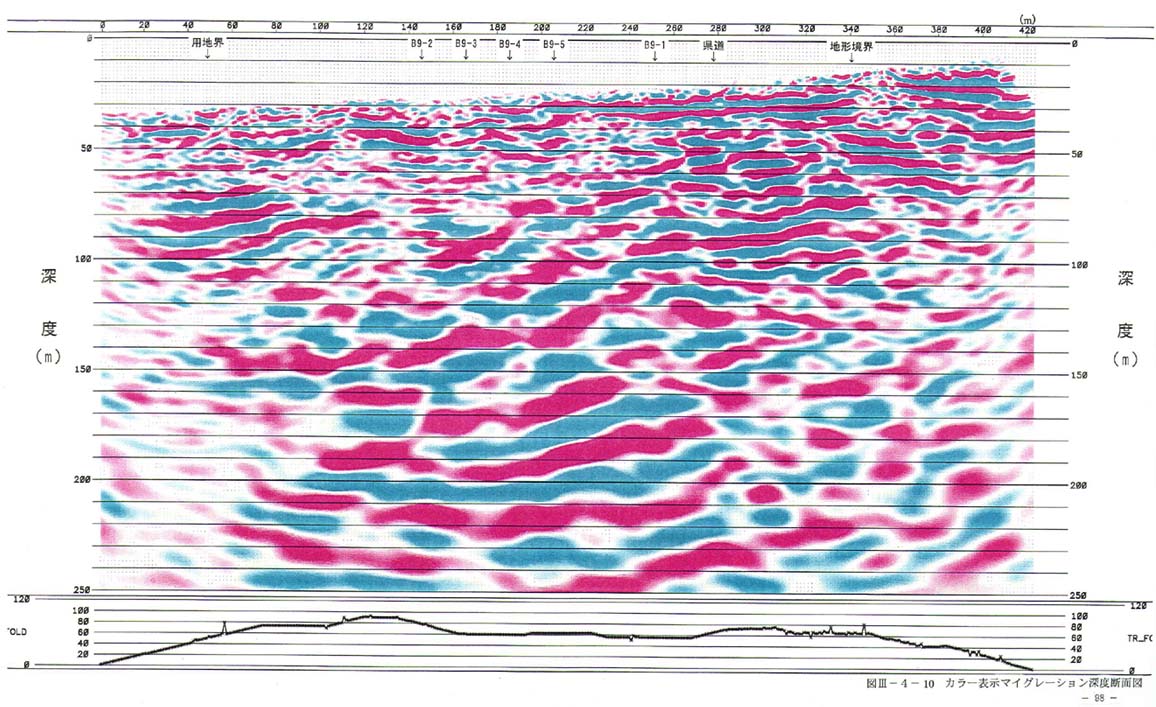

図3−4−10 カラー表示マイグレーション深度断面図

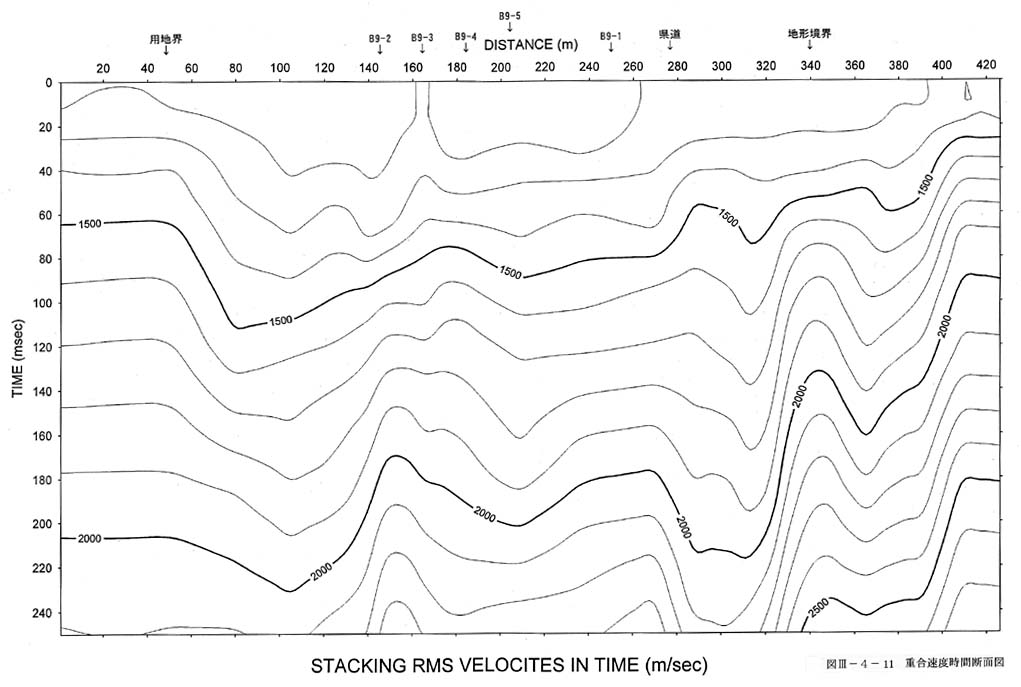

図3−4−11 重合速度時間断面図

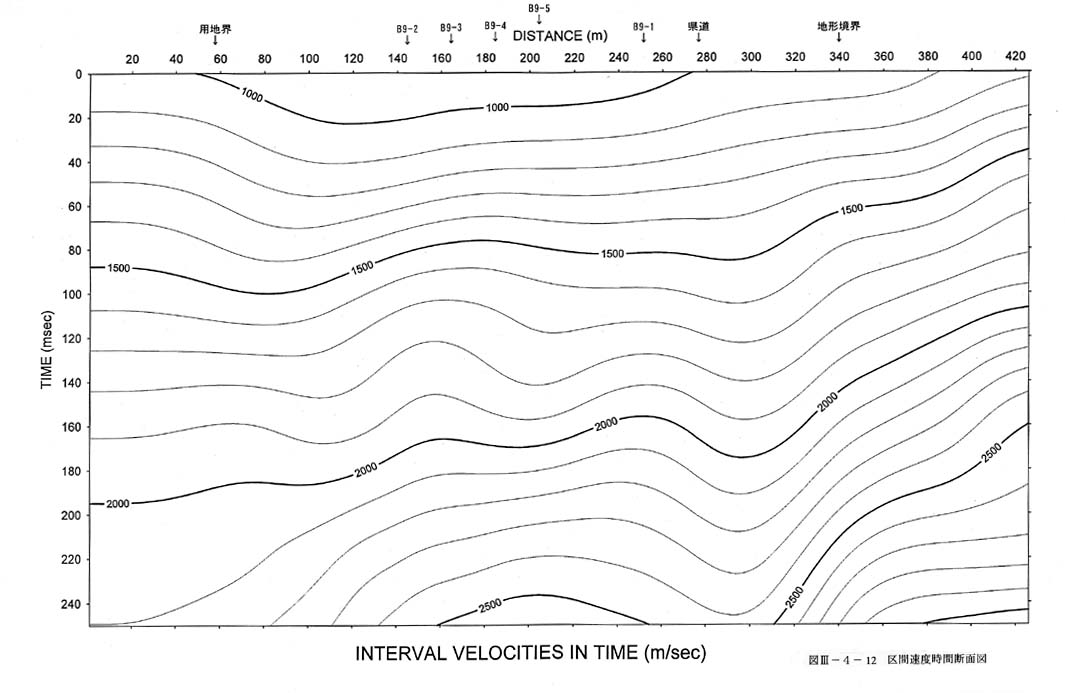

図3−4−12 区間速度時間断面図

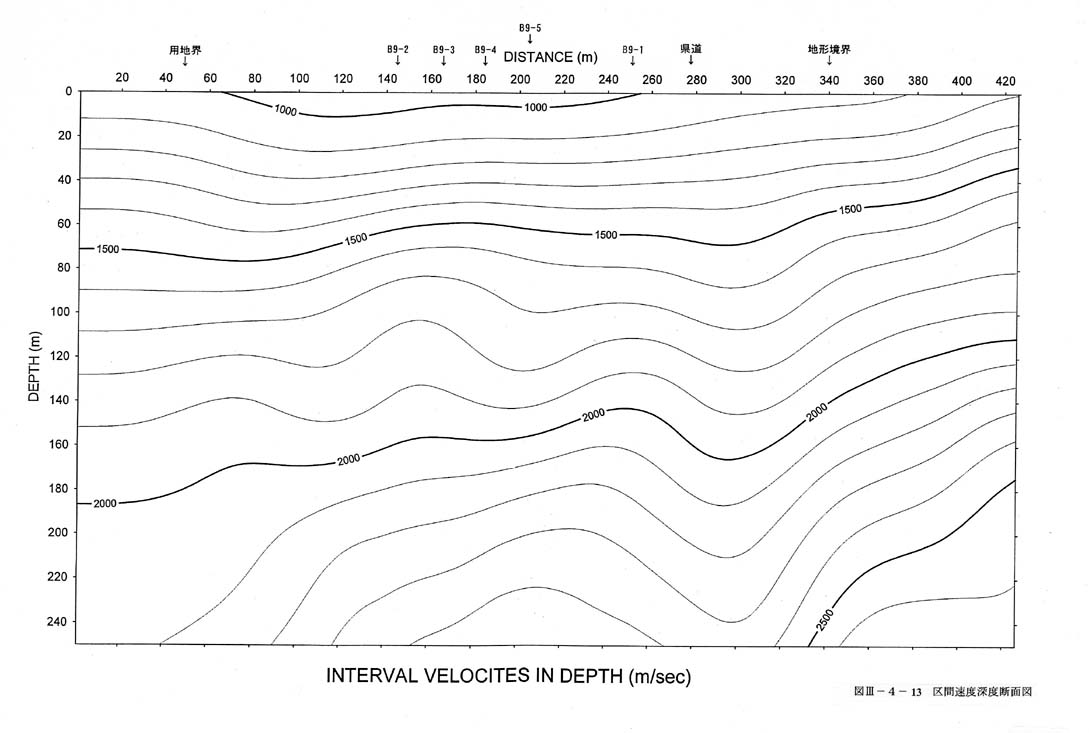

図3−4−13 区間速度深度断面図
