(5)断面図作成

得られたデータに解析処理を施して、以下に示す時間断面図、深度断面図を作成した(図3−3−3図3−3−4図3−3−5図3−3−6)。また、区間速度深度断面図を図3−3−7に示す。

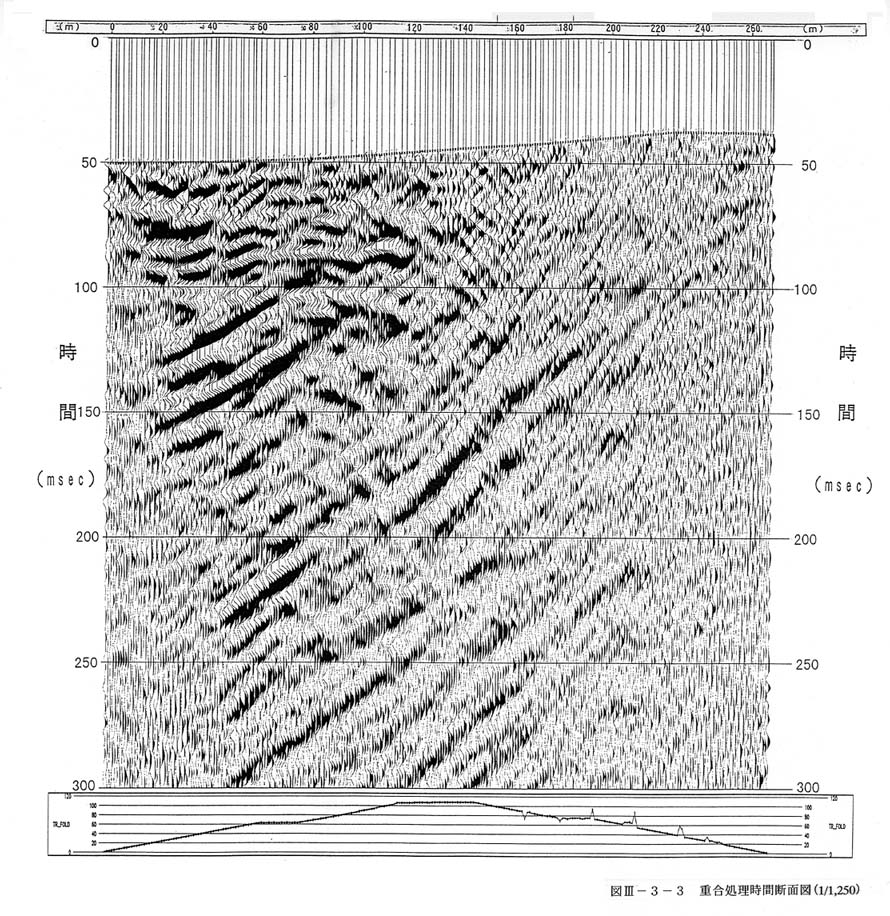

図3−3−3 重合処理時間断面図(1/1,250)

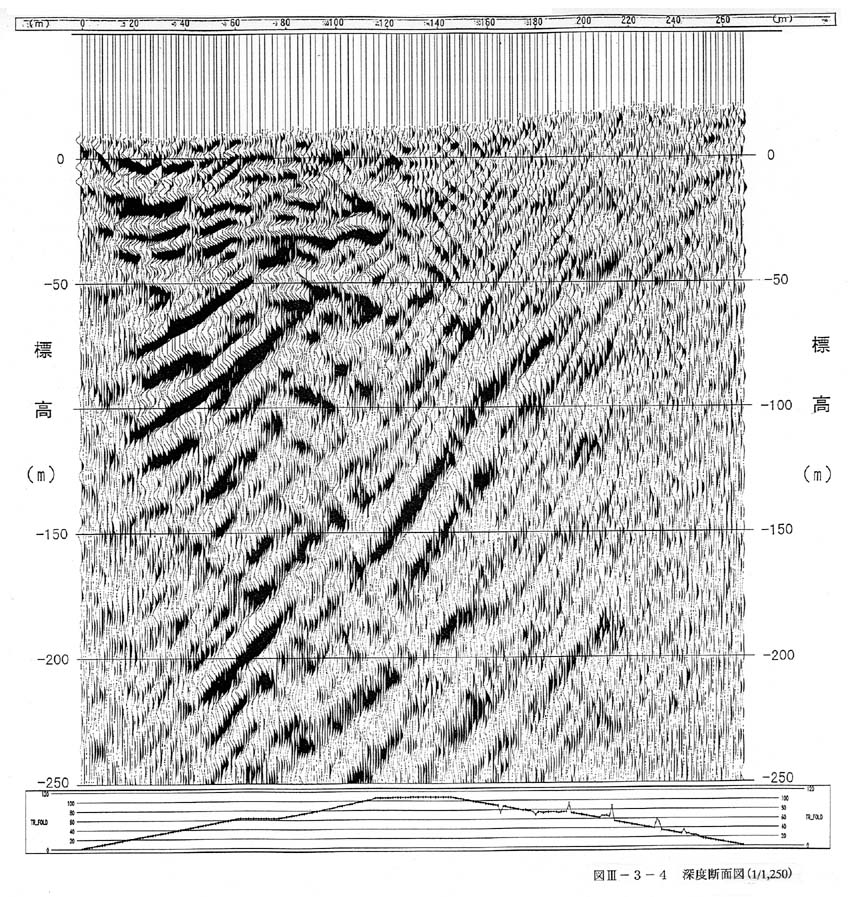

図3−3−4 深度断面図(1/1,250)

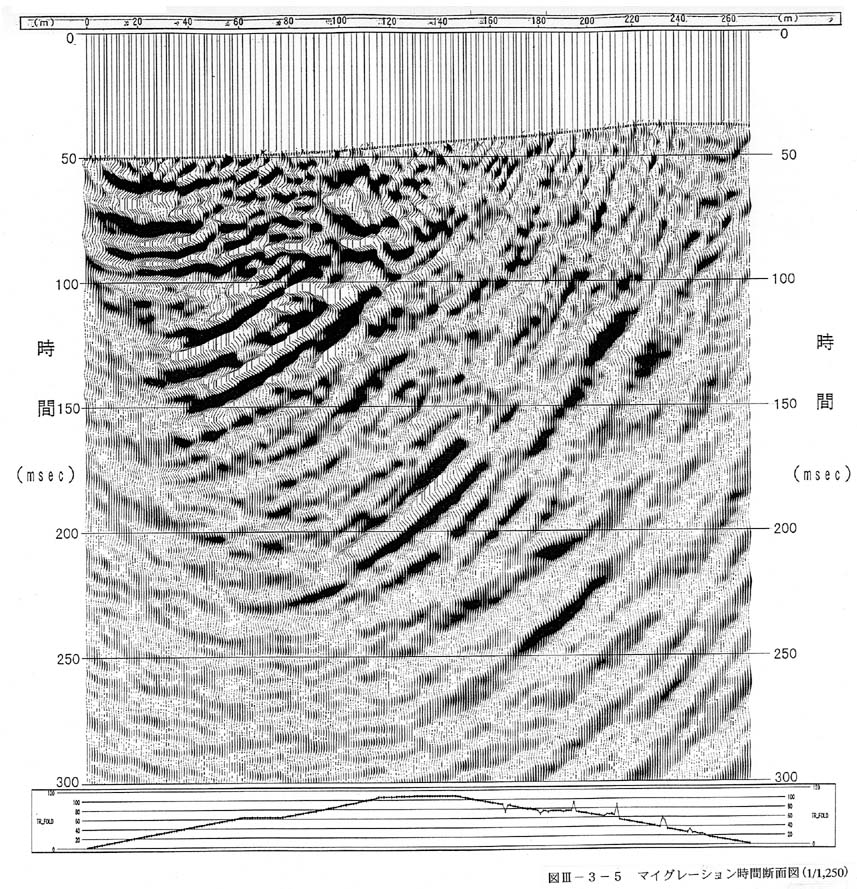

図3−3−5 マイグレーション時間断面図(1/1,250)

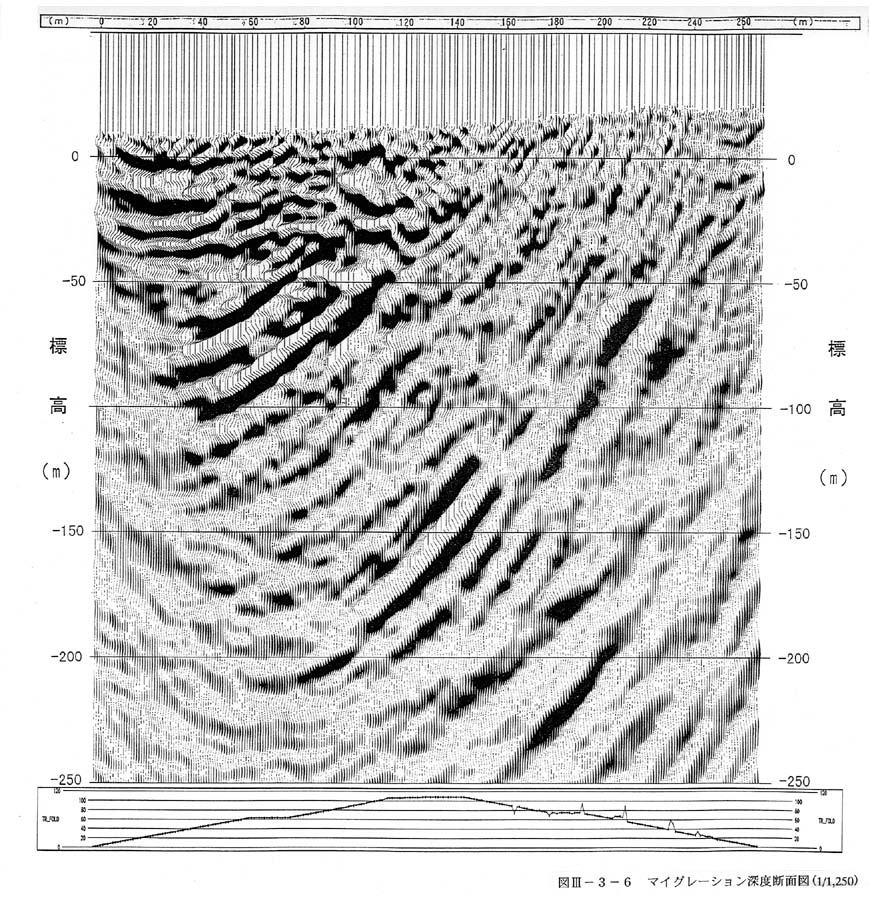

図3−3−6 マイグレーション深度断面図(1/1,250)

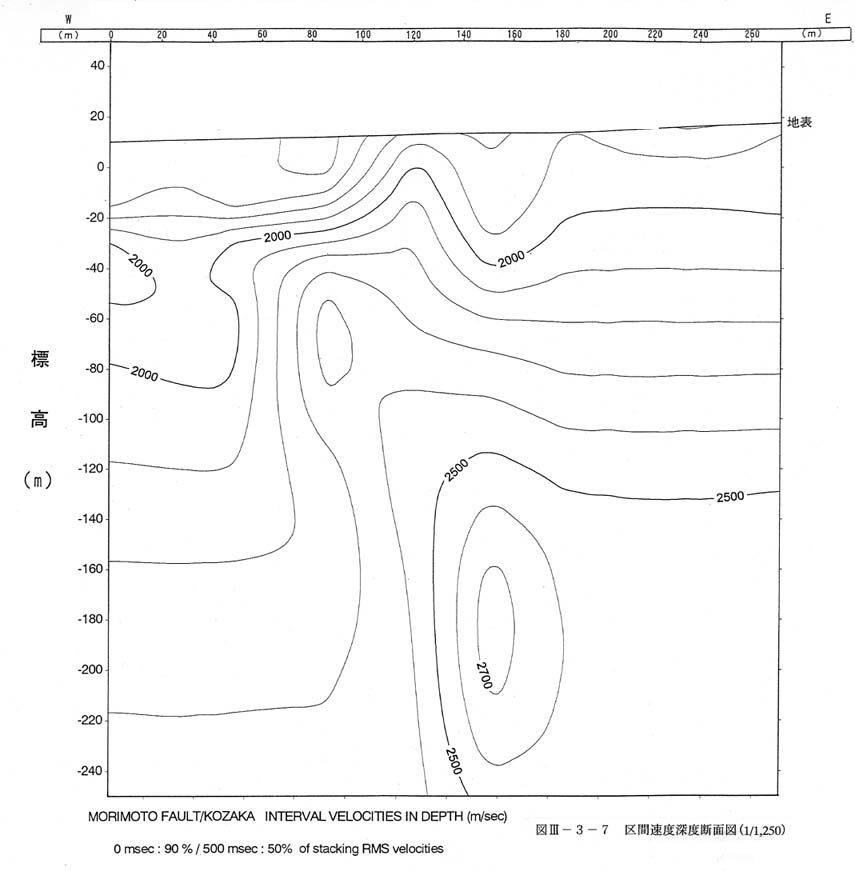

図3−3−7 区間速度深度断面図(1/1,250)
