2−6−2 掘削仕様

1)仕 様

本調査におけるボーリングは以下の仕様で実施した。

掘削径:φ86mm オールコアボーリング

掘削数:5箇所 延長計95m

2)調査・試験方法

本調査では掘削孔径φ86oのボーリングを実施した。使用した機器はオイルフィード式ボーリングマシン(YBM−05型)で、シングルコアチューブまたはダブルコアチューブおよびメタルクラウンによるオールコアボーリングとした。

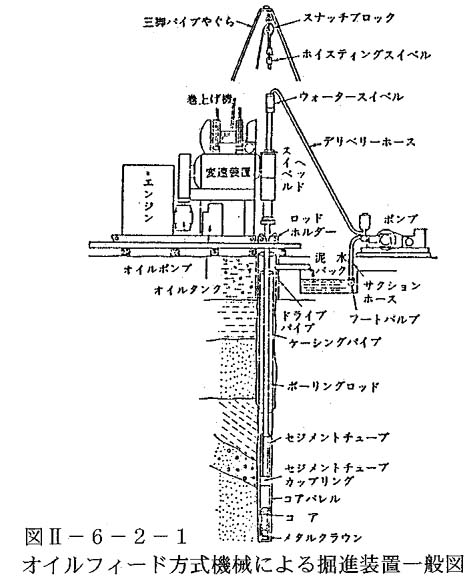

図2−6−2−1にオイルフィード方式

機械による掘進装置の概要を示す。

図2−6−2−1 オイルフィード方式機械による掘進装置一般図
