７−１−２ 反射法地震探査結果

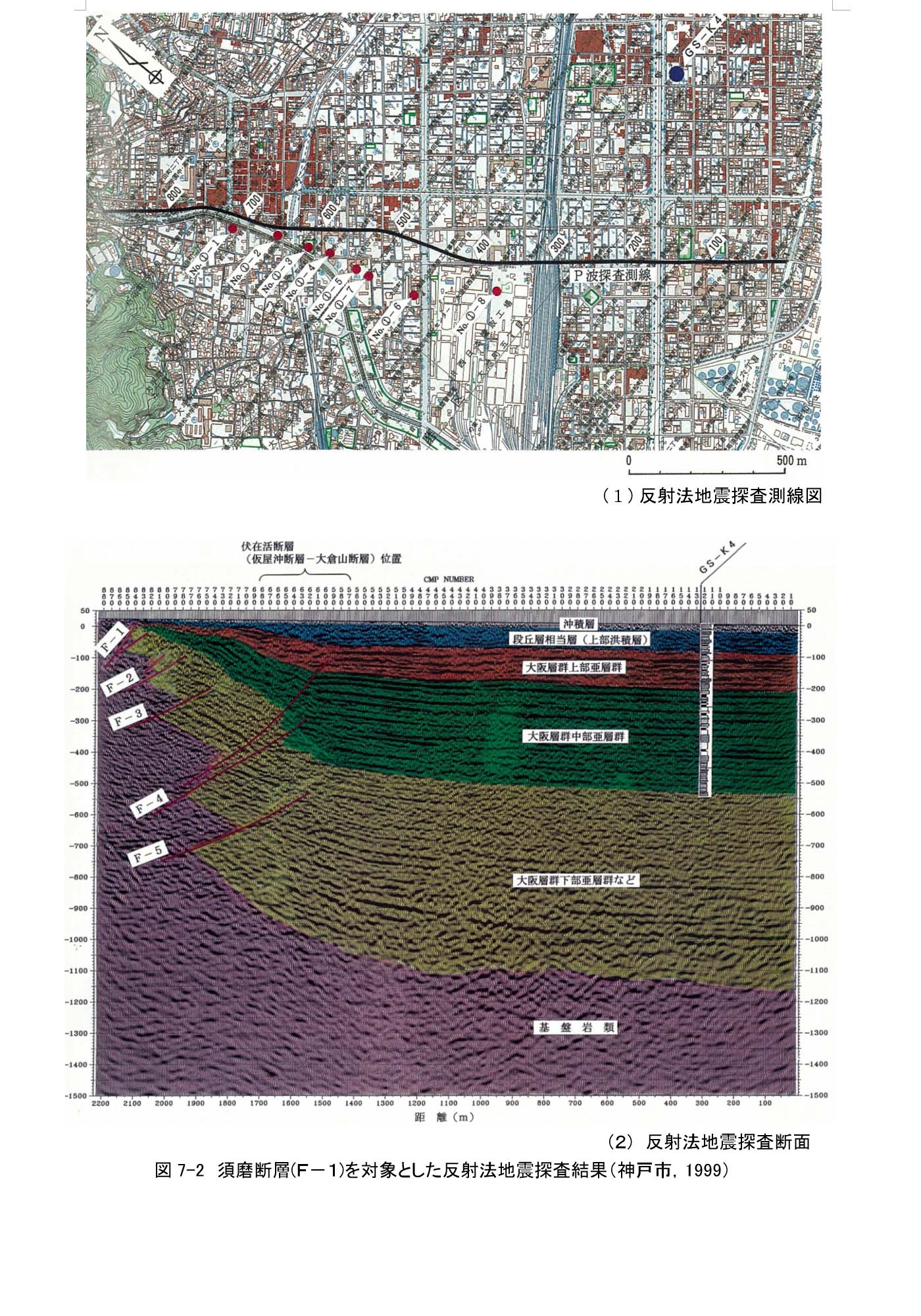

須磨断層を対象とした反射法地震探査は，神戸市（１９９９）によって須磨区板宿町（本調査地点の北東約３ ｋｍ）において実施されている。探査結果は図７−２に示すとおりである。これより，須磨断層は複数の断層によって構成されており，その最北縁を通る断層が須磨断層に対応する。これら一連の断層による基盤岩の上下落差は約１０００ ｍと推定される。神戸市（１９９９）によれば，図７−２中のＦ−４断層においては，ボーリング調査結果より，鬼界アカホヤテフラ層準（約７，３００年前）と姶良Ｔｎテフラ層準（約２６，０００〜２９，０００年前）がそれぞれ約２ ｍと約６ ｍの上下変位している可能性を指摘している。また，ここに推定されている断層の形態は，上述したボーリング調査結果（ＩＴ−６地点）と整合するものである。図７−２ 須磨断層（Ｆ−１）を対象とした反射法地震探査結果（神戸市，１９９９）
