4−4−1 調査地点の概要と調査内容

本地点は,上記の船坂橋岸地点付近に認められる断層崖の西端部に位置し,本地点では断層崖に沿って,谷が右屈曲を示す(図4−5)。

本地点では,谷の中で,第1〜第6のトレンチを掘削するとともに,断層を挟んで,6孔のボーリングを実施した。

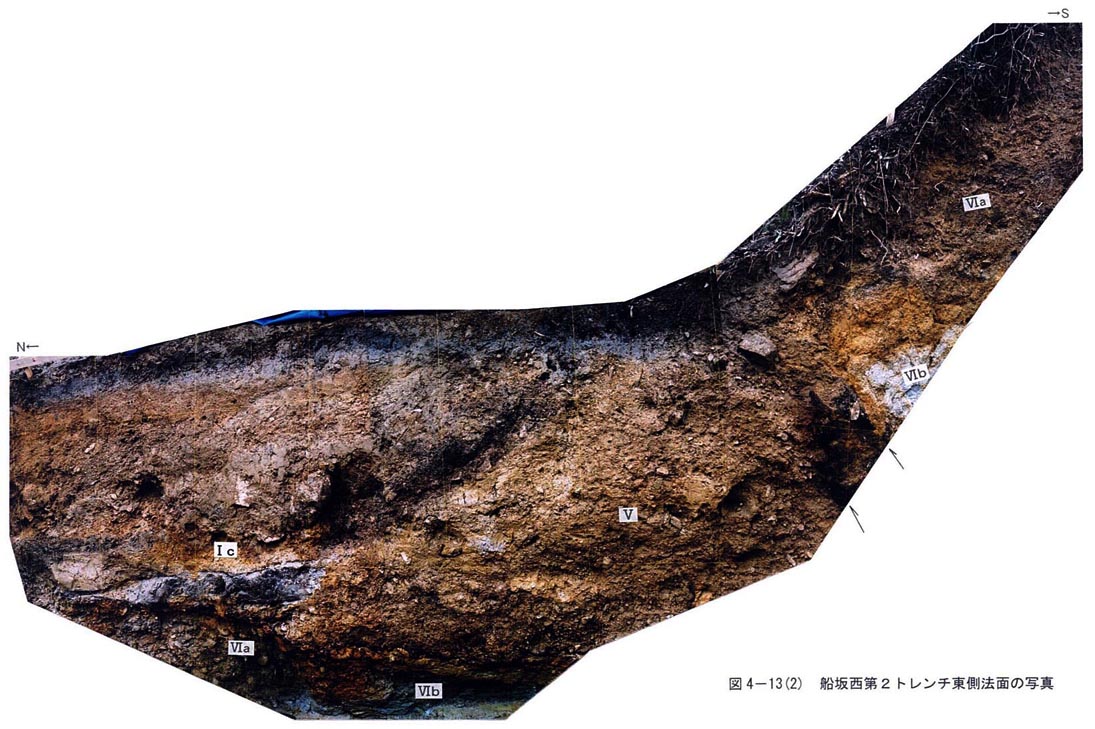

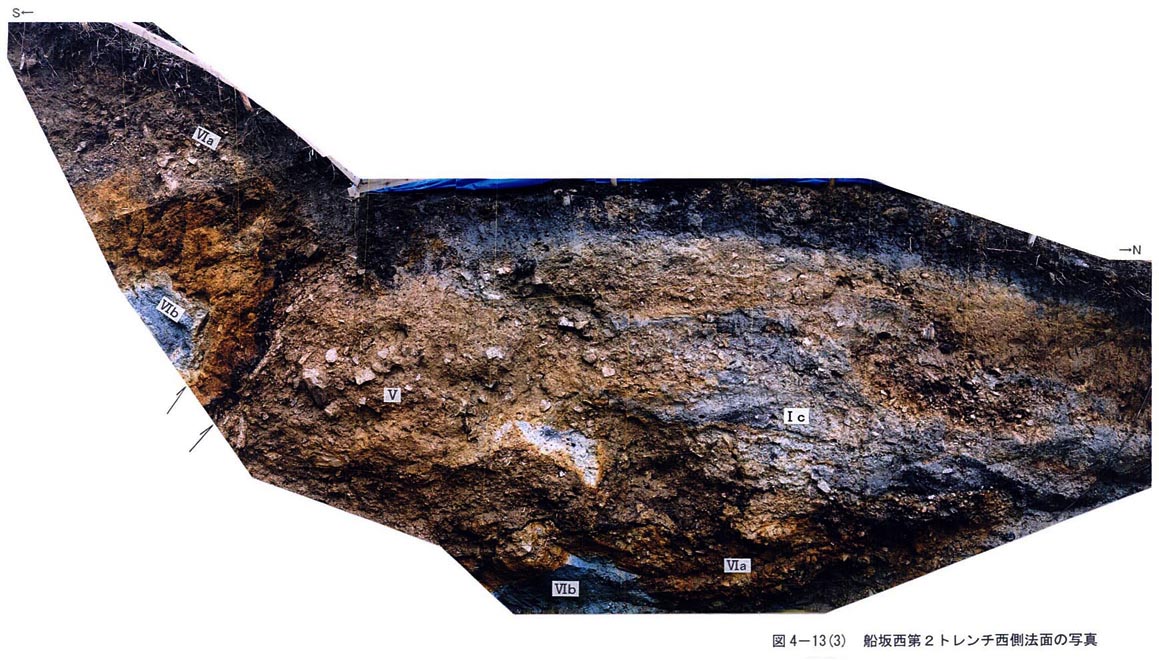

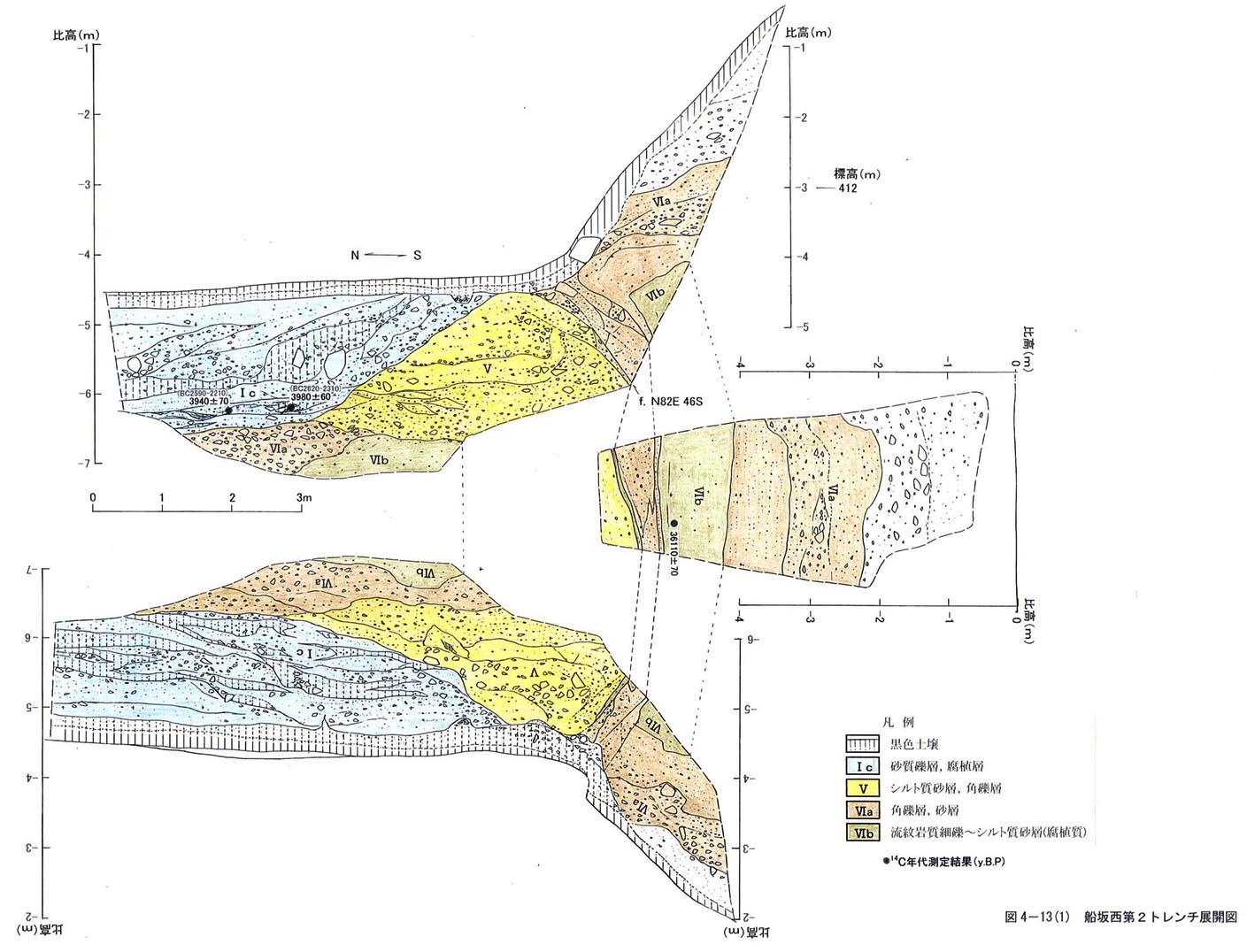

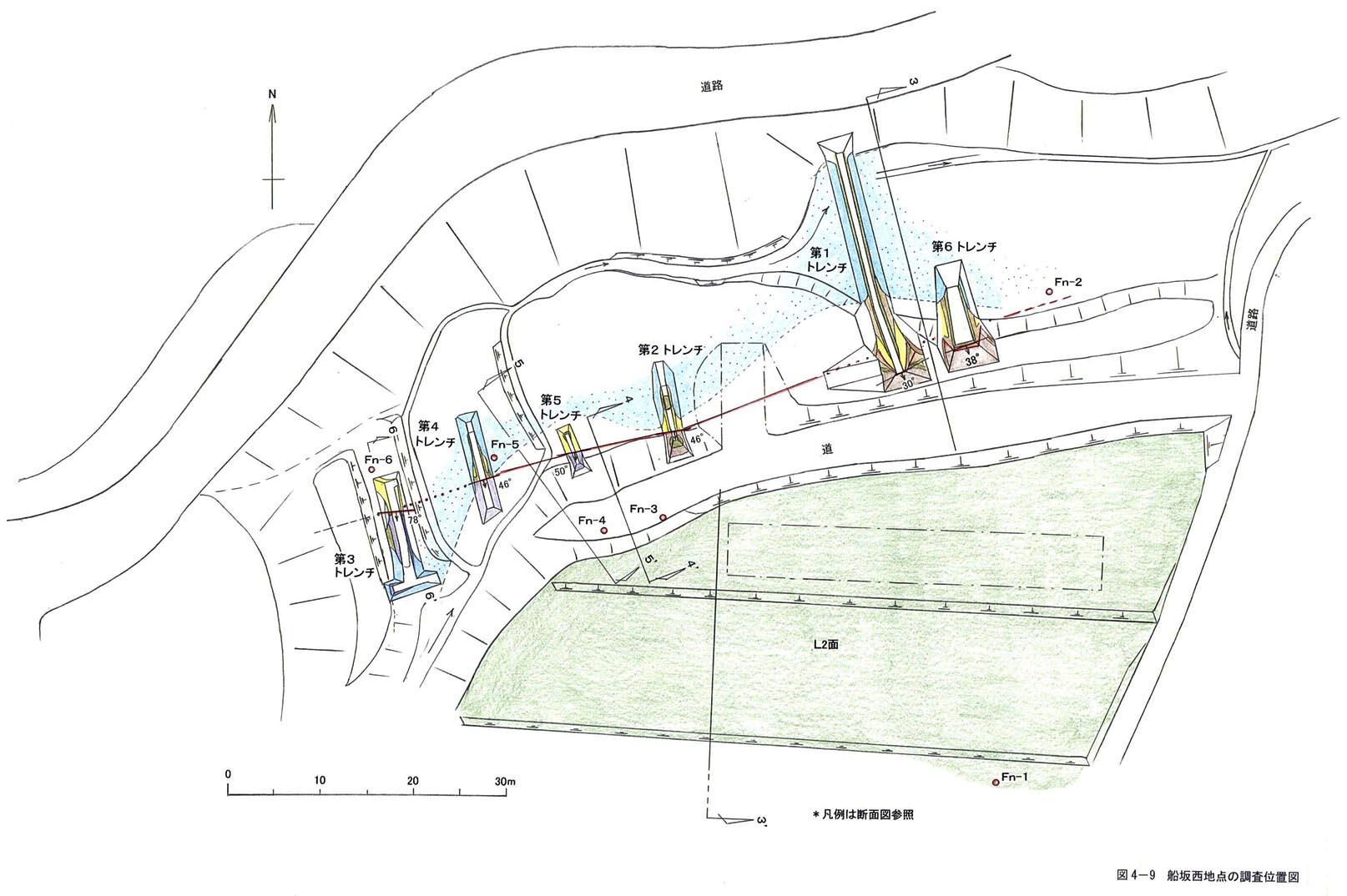

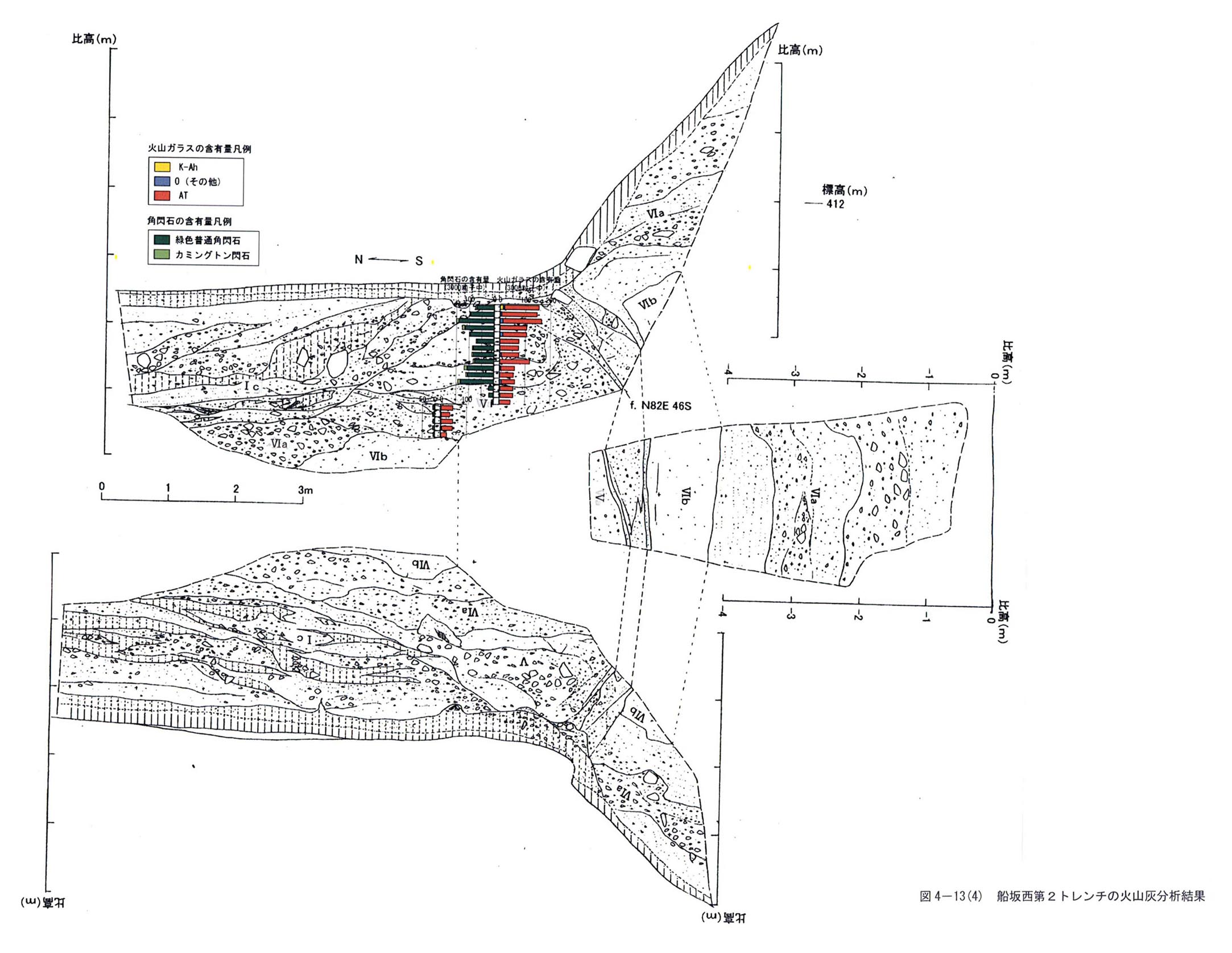

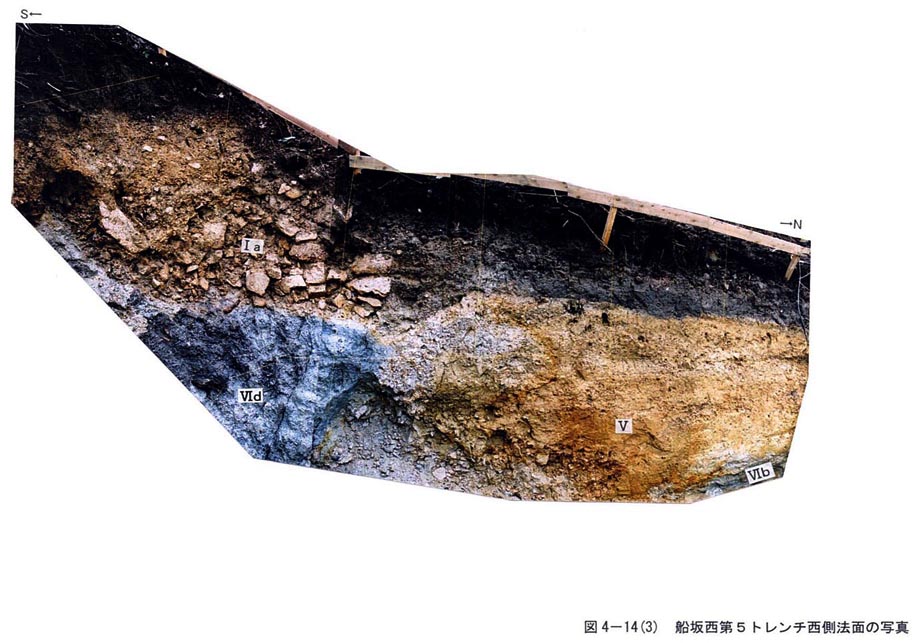

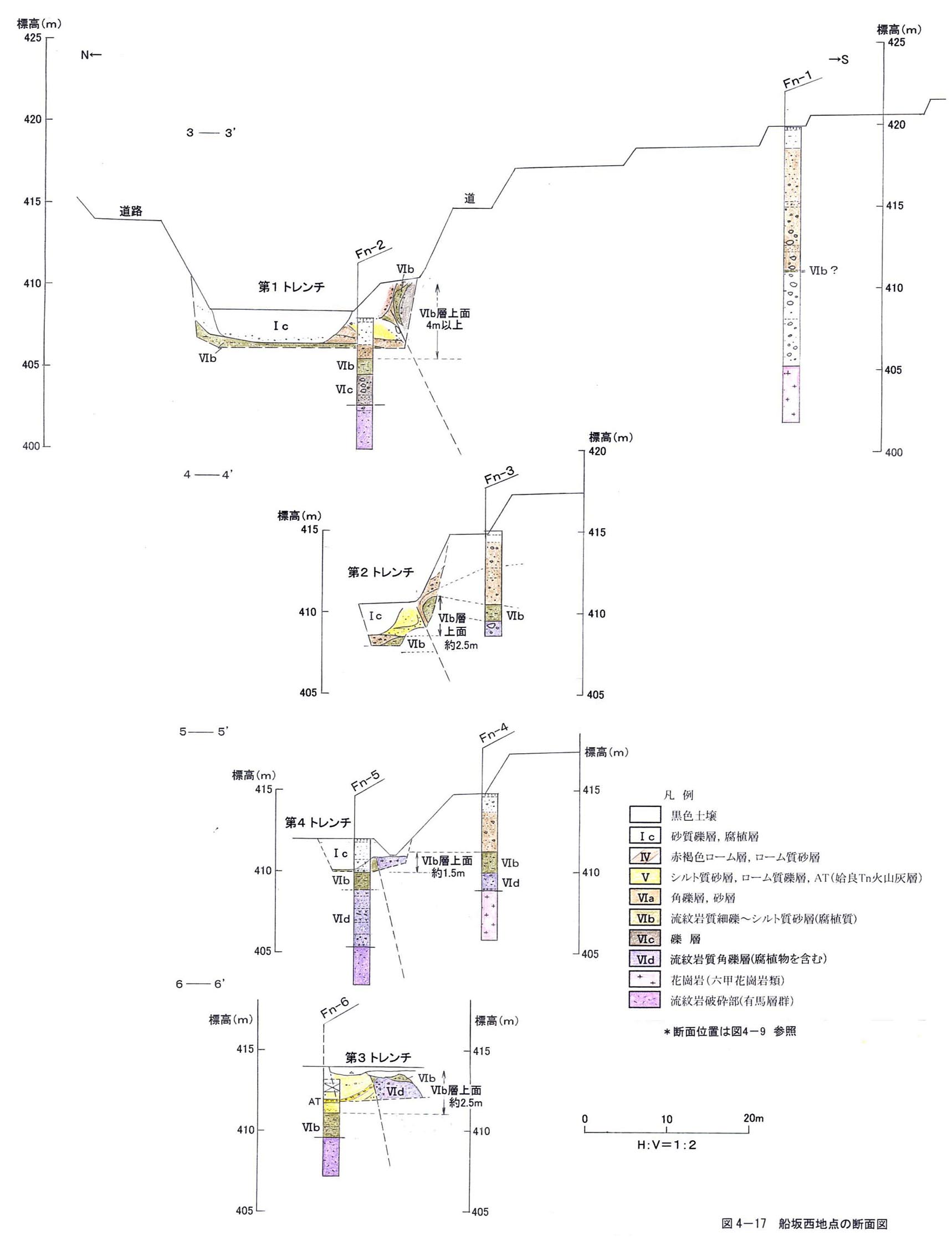

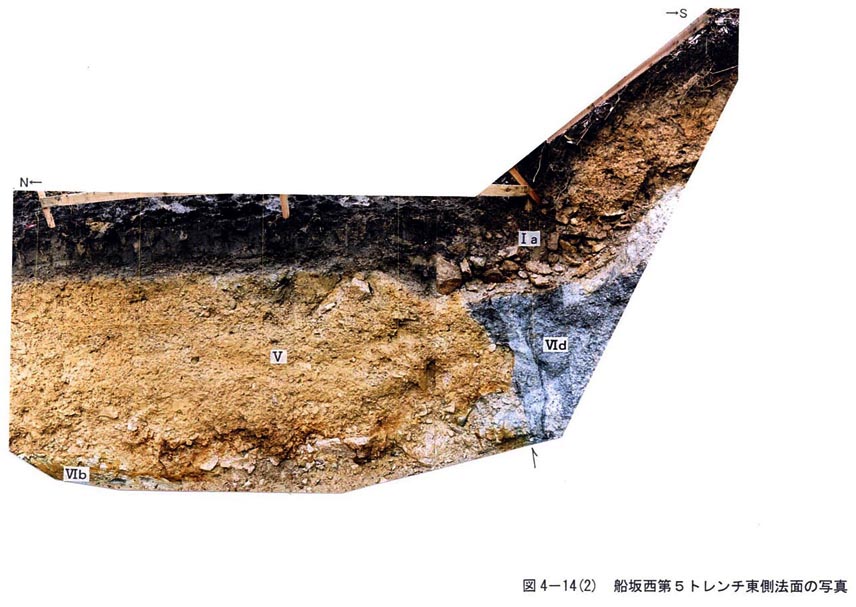

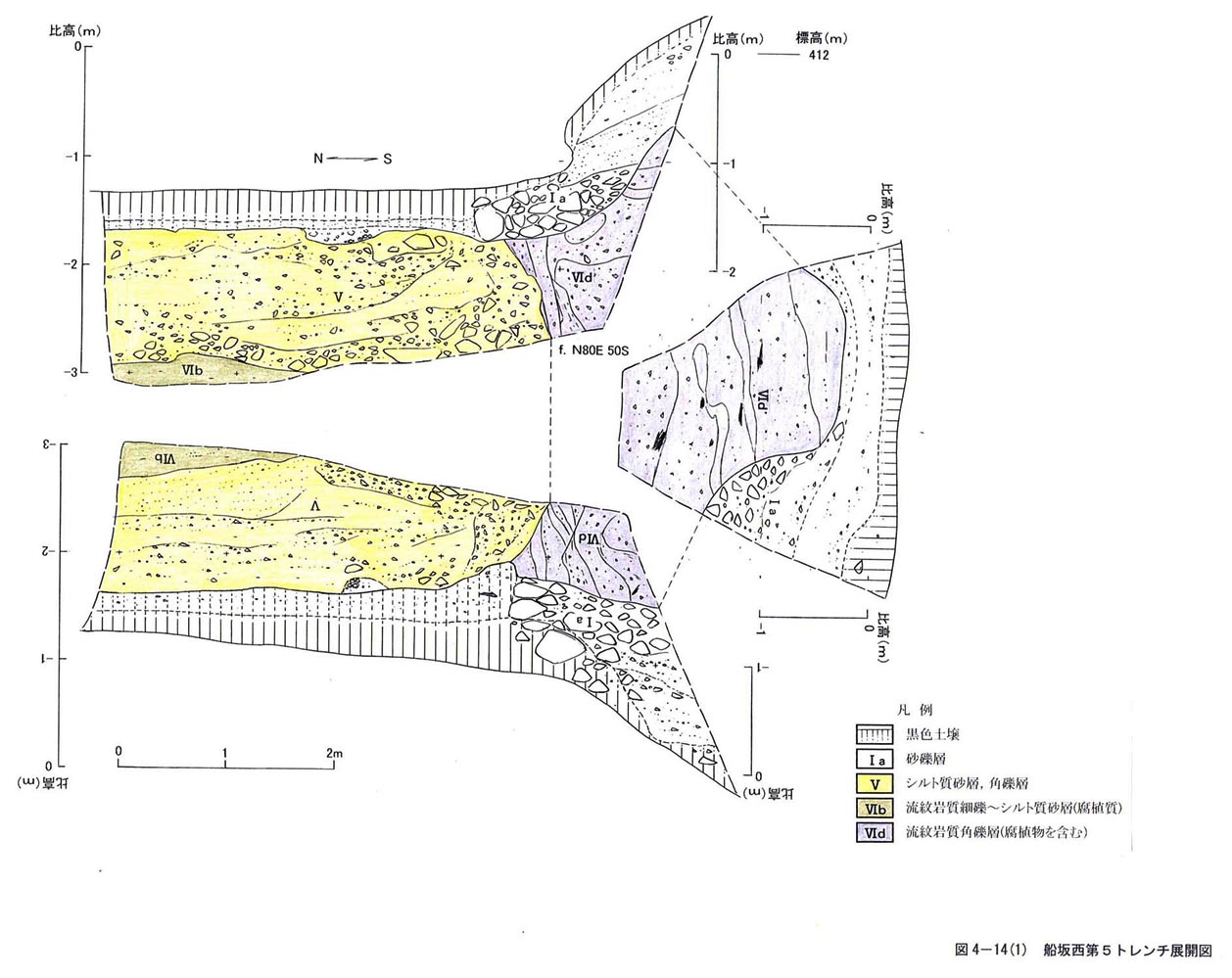

調査位置を図4−9に,本地点の層序を図4−10に,各トレンチ法面の展開図・写真及びテフラの分析結果を図4−11−1図4−11−2図4−11−3図4−11−4図4−11−5図4−12−1図4−12−2図4−12−3図4−12−4図4−13−1図4−13−2図4−13−3図4−13−4図4−14−1図4−14−2図4−14−3図4−15−1図4−15−2図4−16−1図4−16−2図4−16−3に,本地点付近の断面図を図4−17に示す。mた,巻末資料に各トレンチ法面のスケッチ及び写真を示す。
