(5)主要使用機器

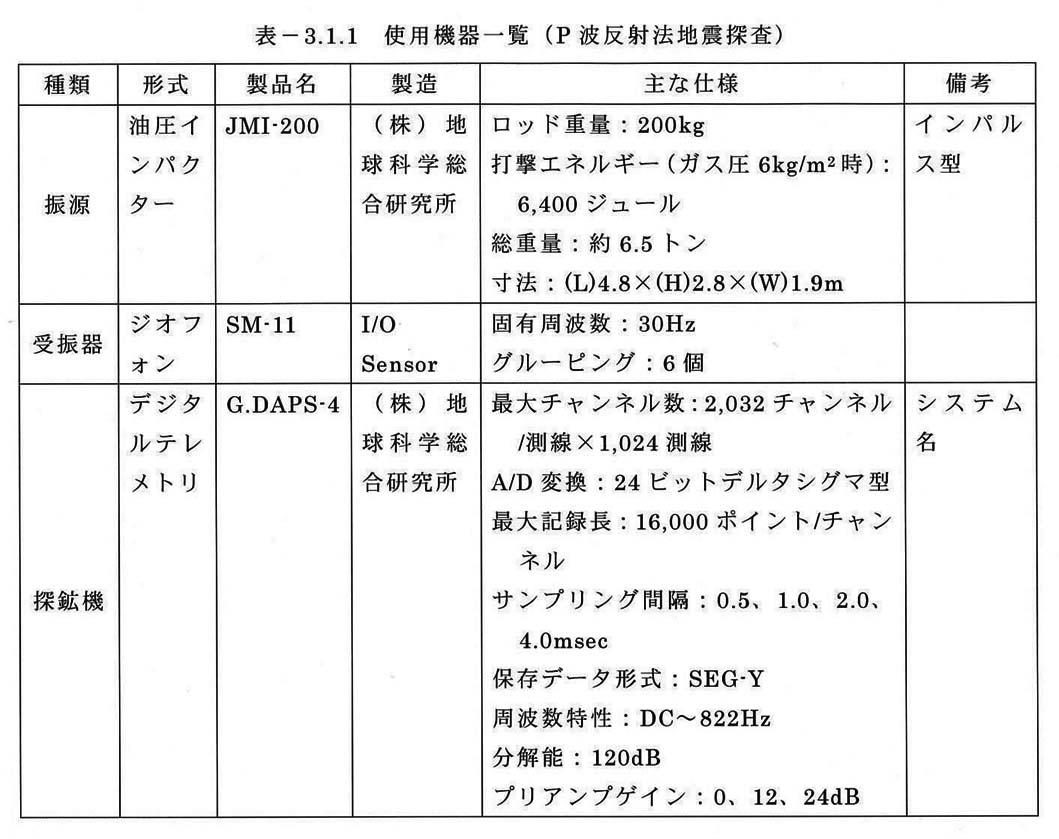

測定に使用する主な使用機器を表3−1−1に示すと共に、以下に個々の機器の特徴を記す。

@振源

P波反射法地震探査の振源として油圧インパクターを使用する。油圧インパクターは、ガス圧で加速されたピストンロッドがベースプレートを打撃することにより発振を行う重錘落下型振源である。油圧インパクターは、この重錘落下型装置を車載することにより移動性を高め、探査能率の向上を図ったものである。最大200kgの重錘を高さ約3mから落下させた場合に相当する発振能力をもつ。特徴として、

a. 浅層探査に必要な高周波成分に富んだ振源波形

b. リバウンドを抑えることにより単純な振源波形

c. 舗装道路上でも使用可能

d. 移動が容易で探査速度が大きい

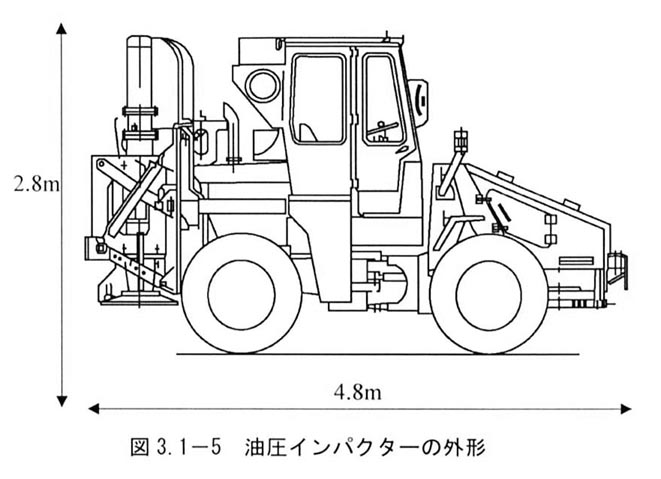

等が挙げられる。図3−1−5に油圧インパクターの外形を示す。

A受振器

「(4)−@受振機材(受振器、アンプボックス、ケーブル等)の設置」で述べたように、地震計6個が直列に結線され(グルーピングされ)、ひとつのアナログ信号を出力するものを使用する。

B探鉱機

有線デジタルテレメトリ型の探鉱機で、アナログ増幅、A/D変換、垂直重合(スタック)、ノイズ除去などの処理を受振器近傍に設置したアンプボックス(RSU)内で行い、処理後の波形記録を観測本部内の探鉱機本体にデジタル転送する。なお、アンプボックス(RSU)1台は、最寄りの4受振器で観測した波形記録の処理を行う。

遠隔処理のため、非常に大きな受振点数(チャンネル数)の場合にも、受振器と探鉱機を結ぶケーブルは1本でよい。このことは、非テレメトリ型探鉱機の場合に必要なアナログケーブルを何本も平行に張ることを不要とし、電磁ノイズの影響を受けにくいものとしている。また、探鉱機は、アンプボックス(RSU)を管理する機能を有し、受振器やアンプボックスの接続状態、バッテリー残量などをリアルタイムで監視できるほか、波形処理機能も有しており、これを利用することにより収録記録の高度な品質管理を行う。
