(2)データ処理

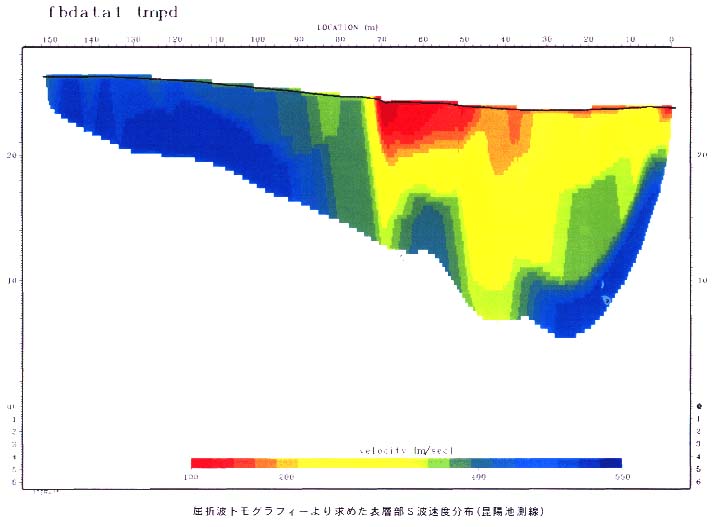

通常S波探査のデータ処理においては表層静補正を用いない点を除いて、全くP波の場合と同様である。しかし本測線の場合、表層速度があまりにも急変するため、通例とは異なり、S波初動を推定して屈折トモグラフィーを用いた表層静補正を行った。従って、本測線に関してはS波探査のデータ処理の手順はP波探査のそれと全く同様ということになる。ここで実施したS波の屈折トモグラフィー解析結果を図3-3-52に示す。

表3-3-5にデータ処理の手順および諸元を示す。

また、各種波形処理の結果を以下の図に示す。

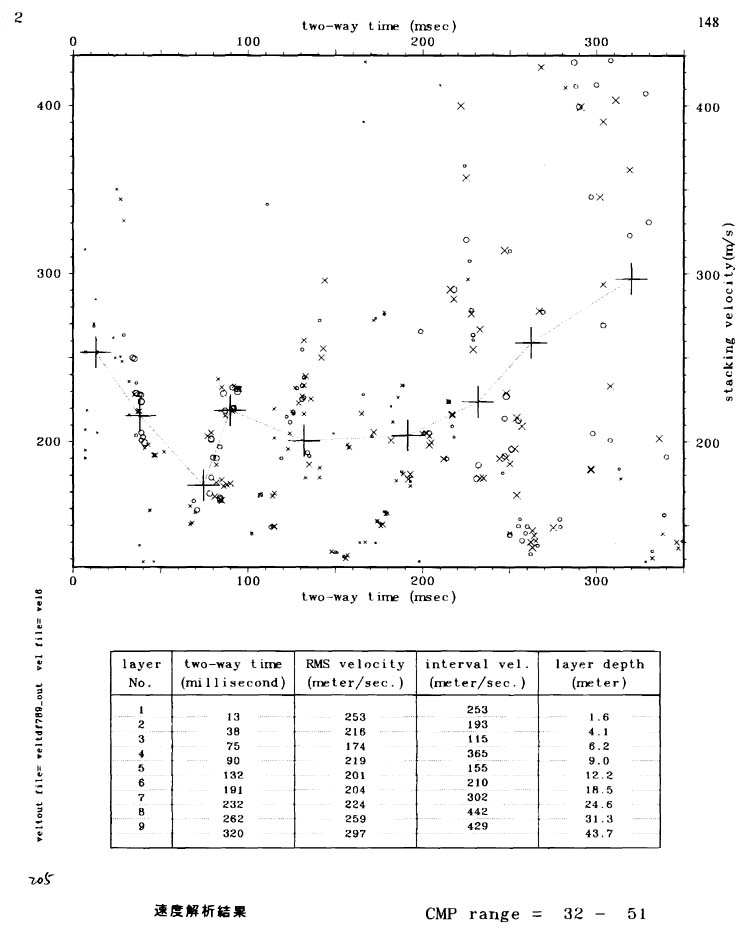

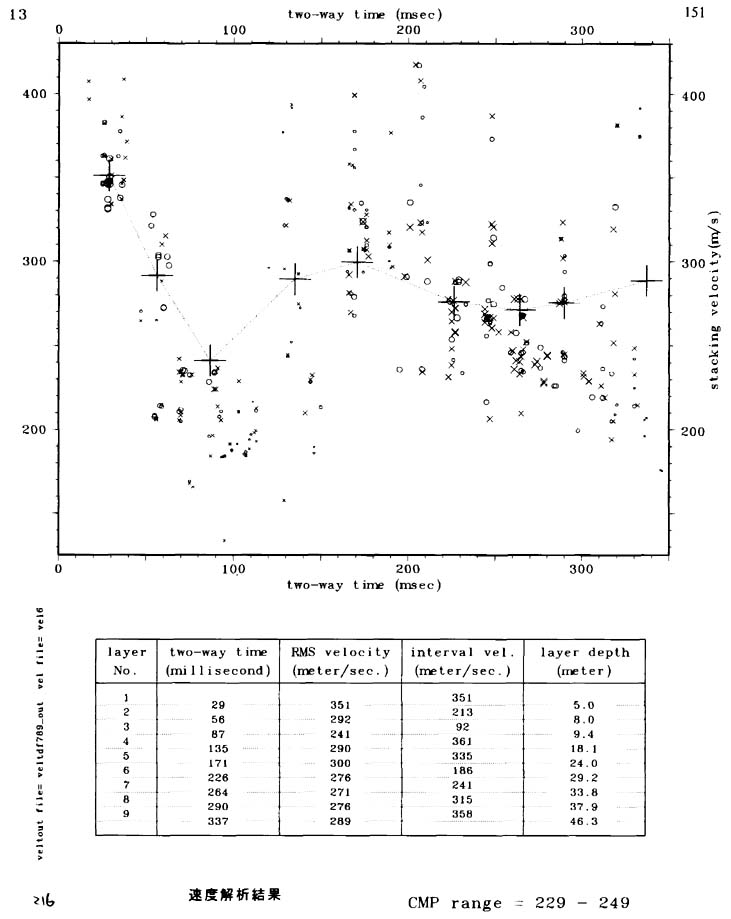

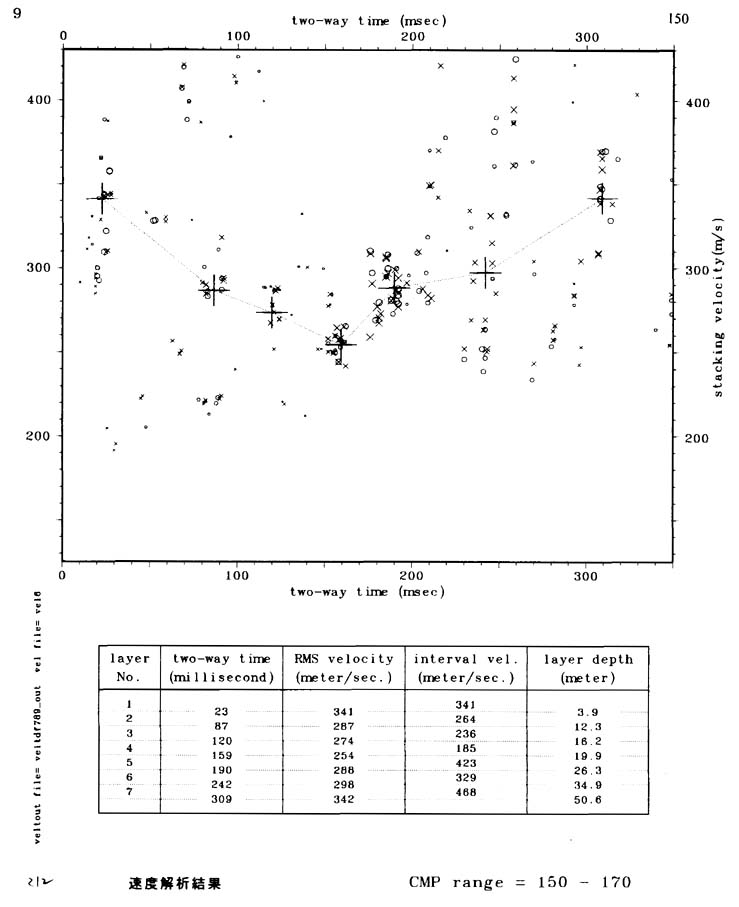

図3-3-53-1図3-3-53-2図3-3-53-3図3-3-53-4 速度解析結果

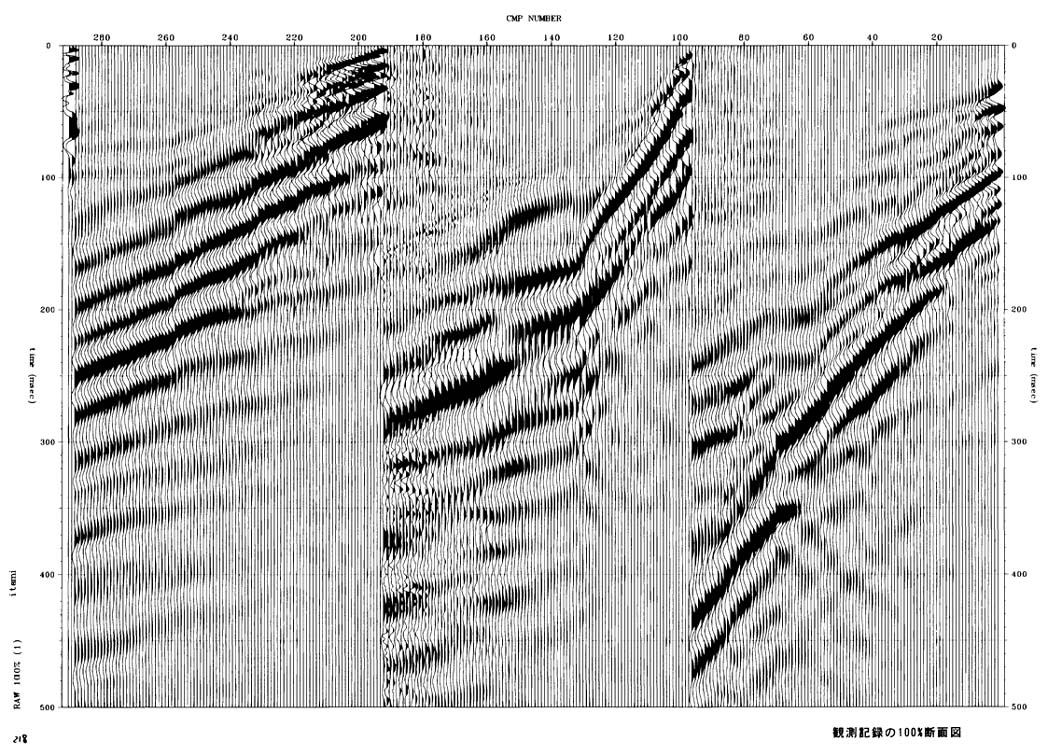

図3-3-54 観測記録の100%断面図

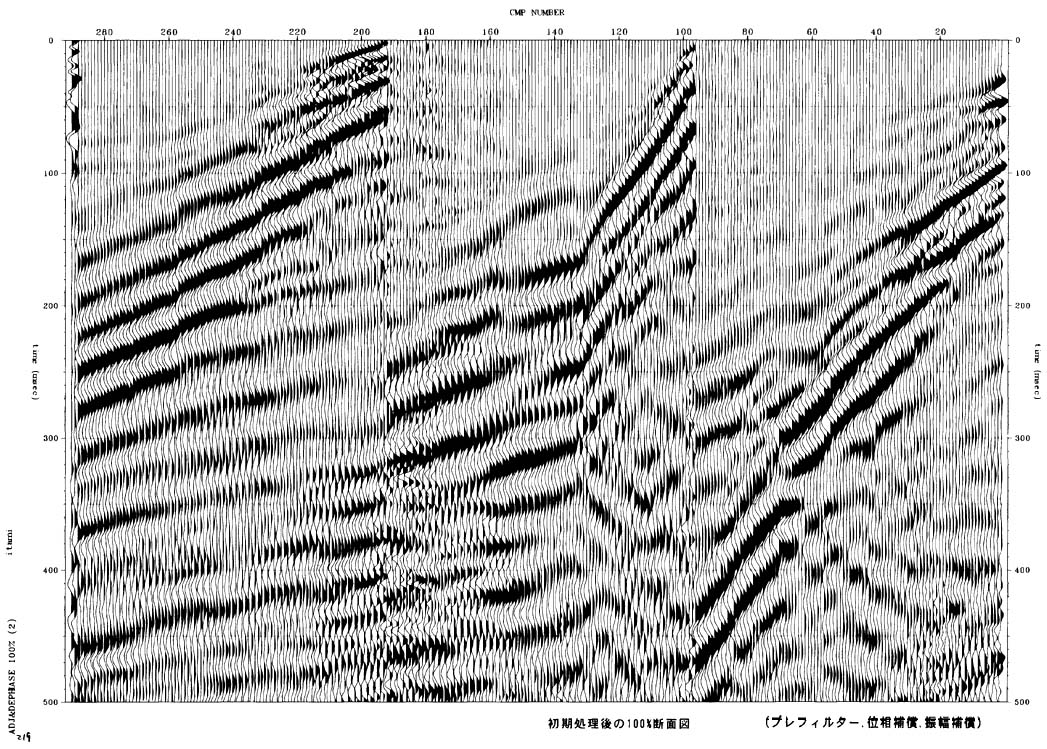

図3-3-55 初期処理後の100%断面図(プレフィルター、位相補償、振幅補償)

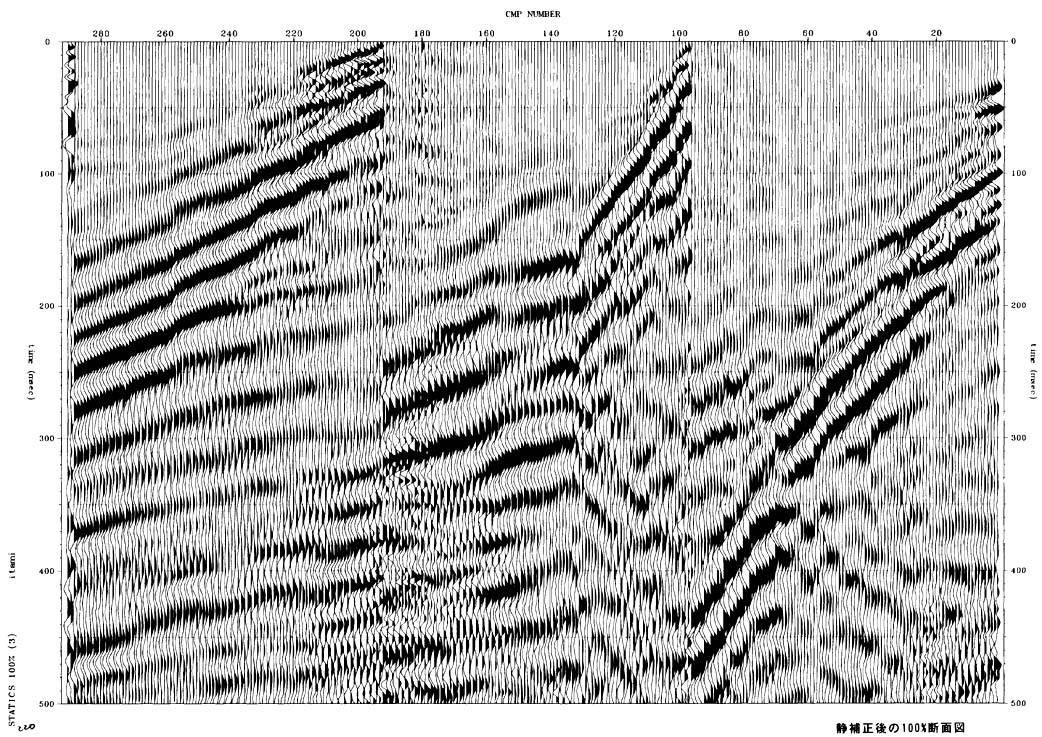

図3-3-56 静補正後の100%断面図

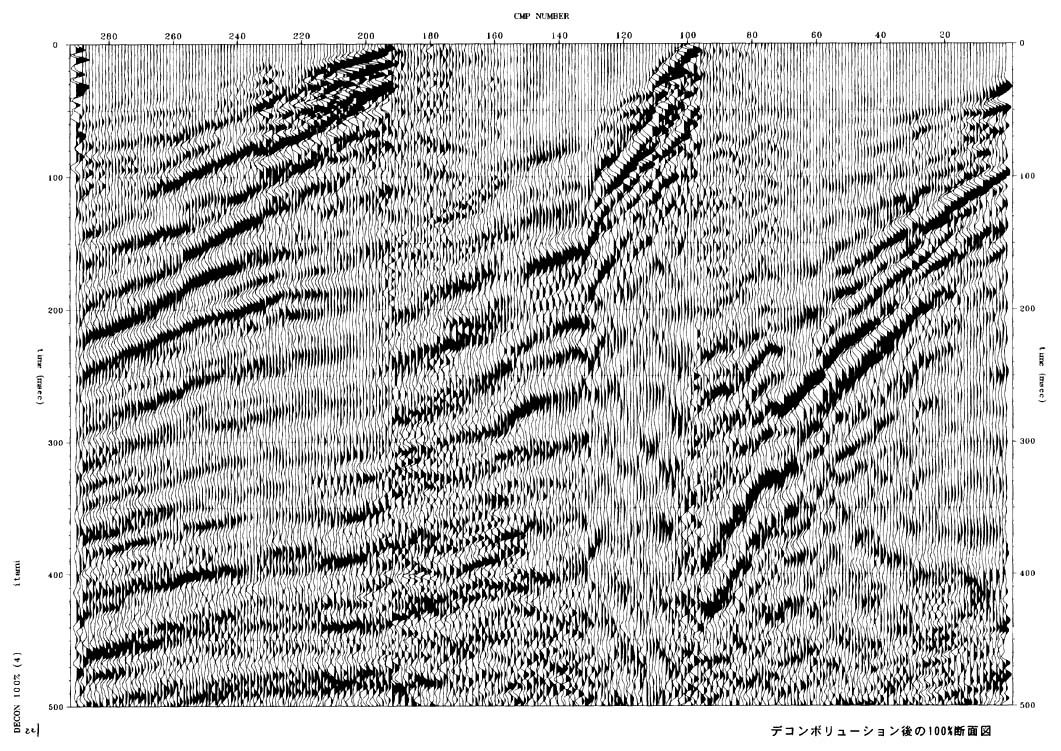

図3-3-57 デコンボリューション後の100%断面図

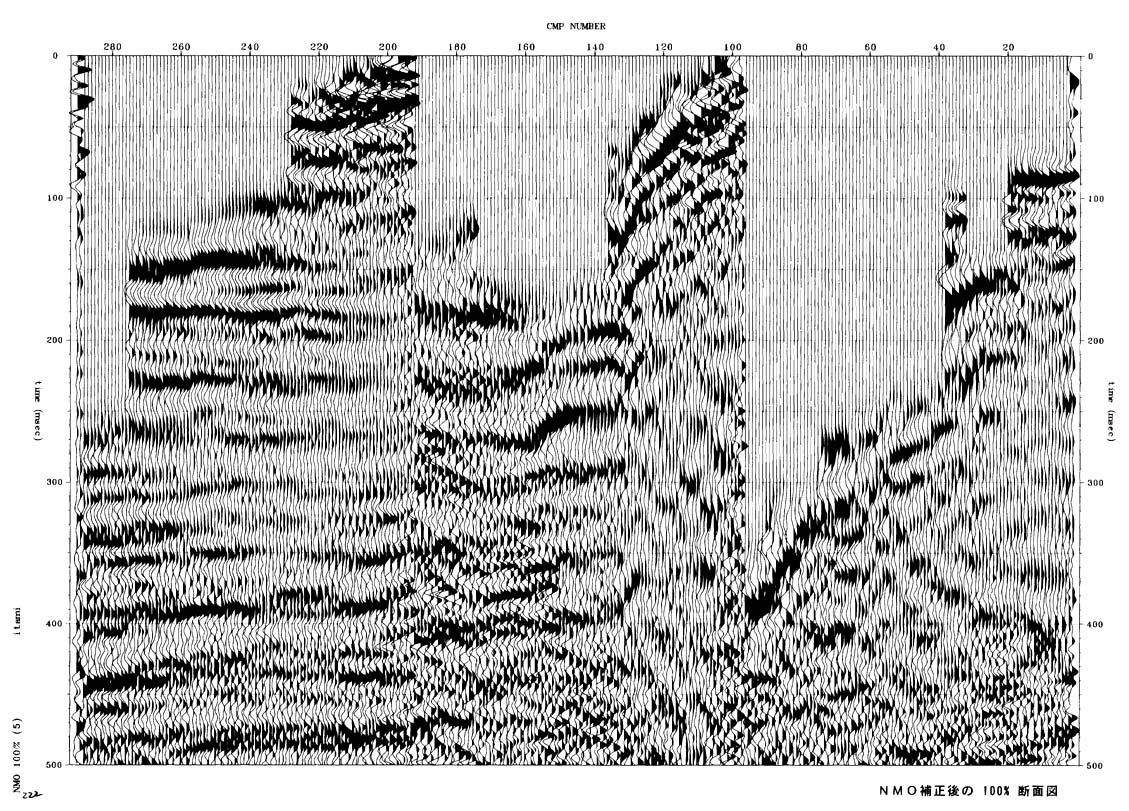

図3-3-58 NMO補正後の 100% 断面図

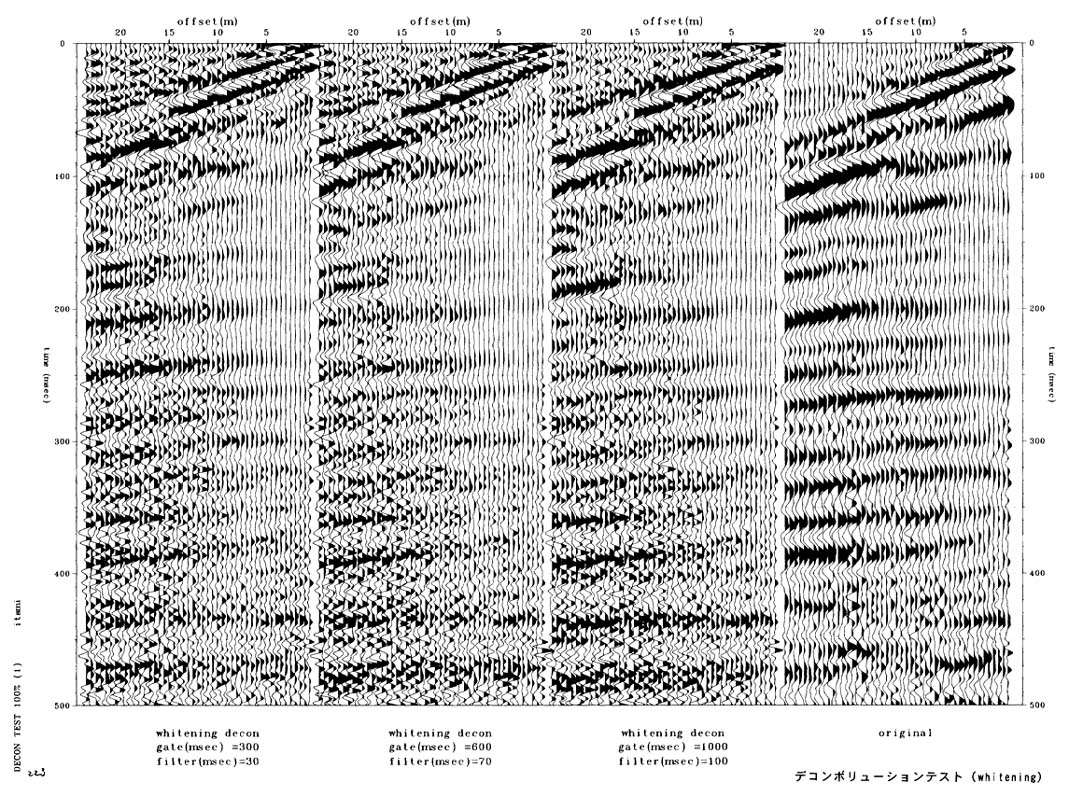

図3-3-59-1 デコンボリューションテスト(whitenning)

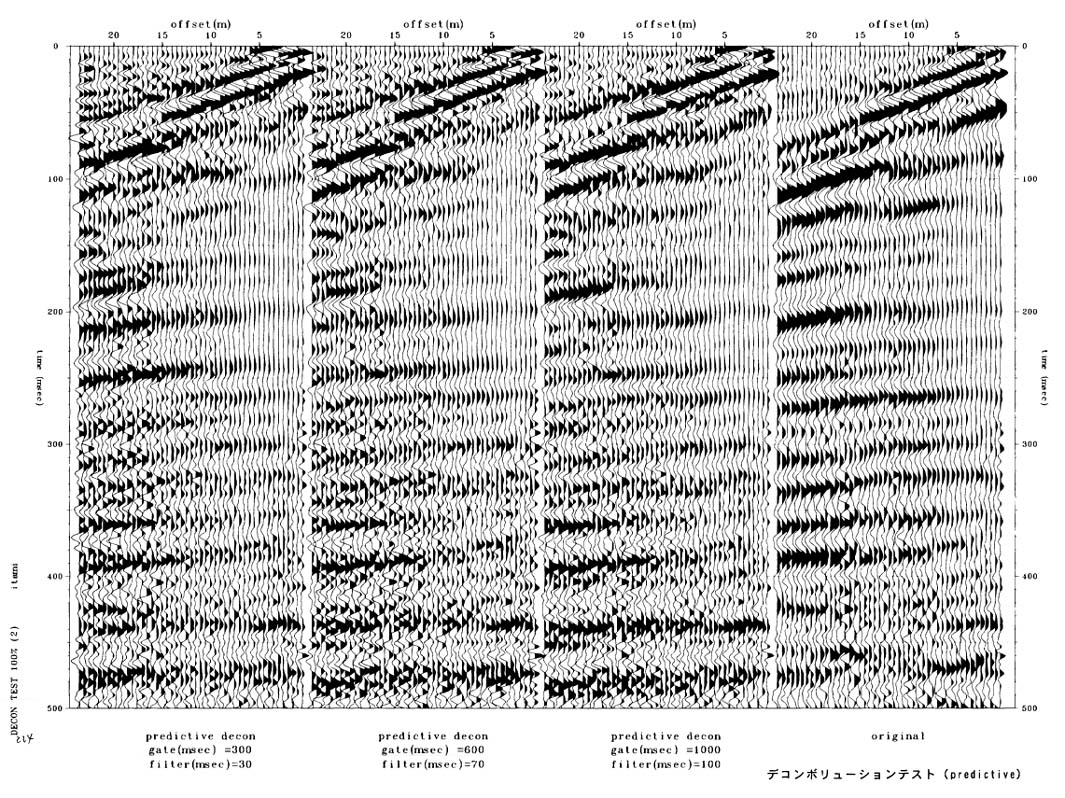

図3-3-59-2 デコンボリューションテスト(predictive)

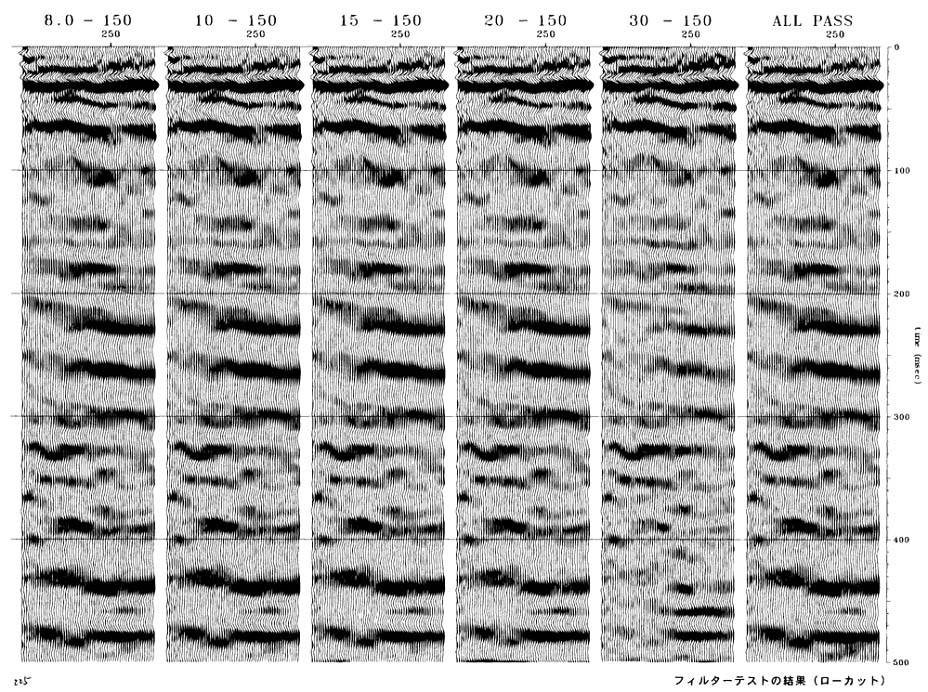

図3-3-60-1 フィルターテストの結果(ローカット)

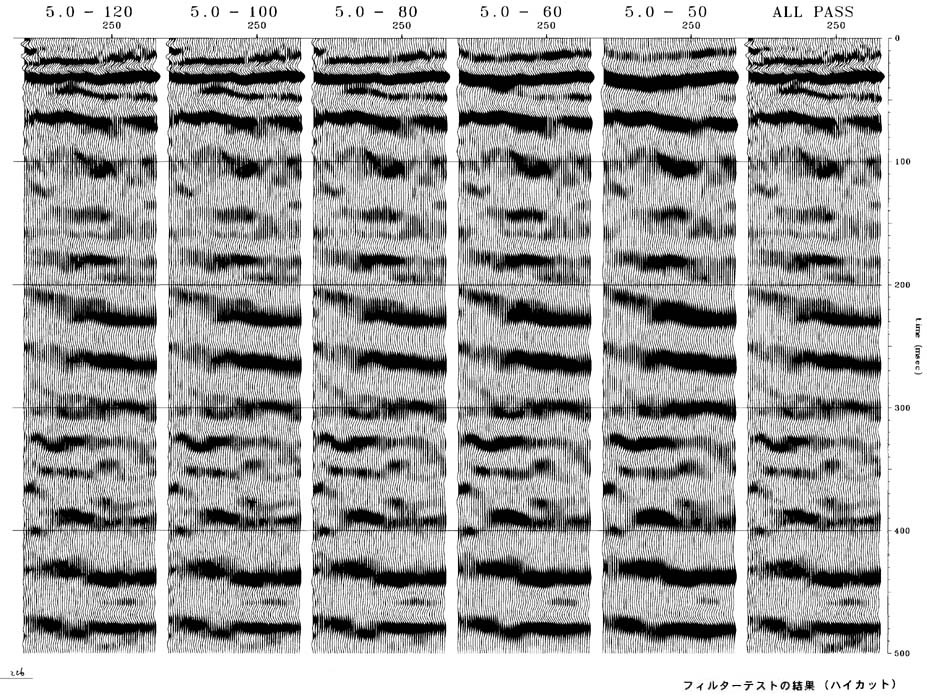

図3-3-60-2 フィルターテストの結果(ハイカット)

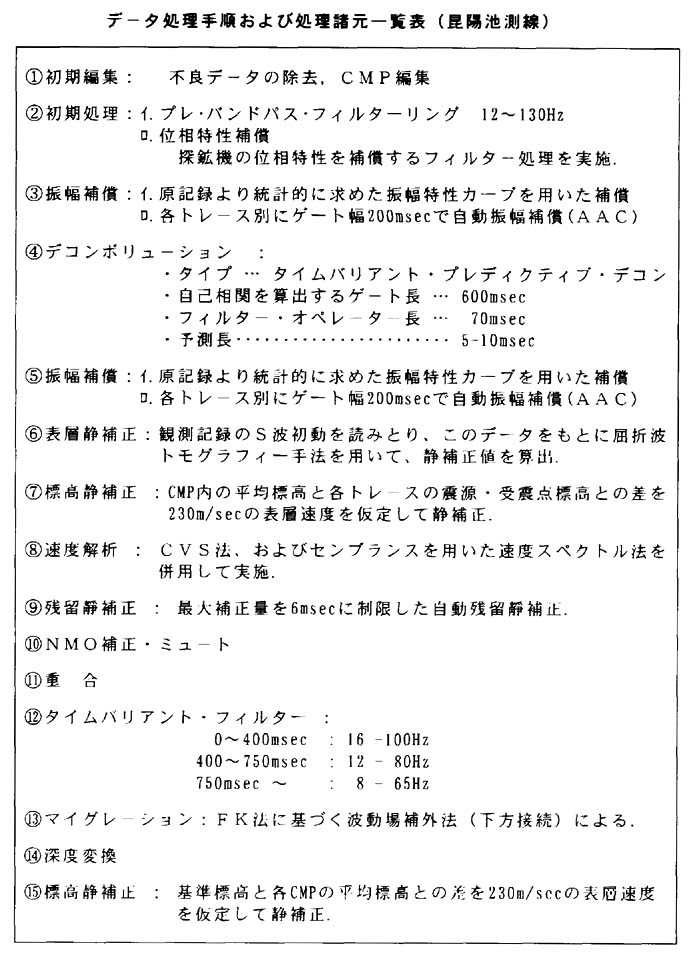

表3-3-5 デ-タ処理手順および処理諸元一覧表(昆陽池測線)
