(3)探査結果

以上に示した各種の処理を施して作成した解析断面図を以下に示す。

<重合後時間断面図>

これらの断面は重合処理のみ行ったものであり、タイムバリアント・フィルタ-などの処理は施していない。

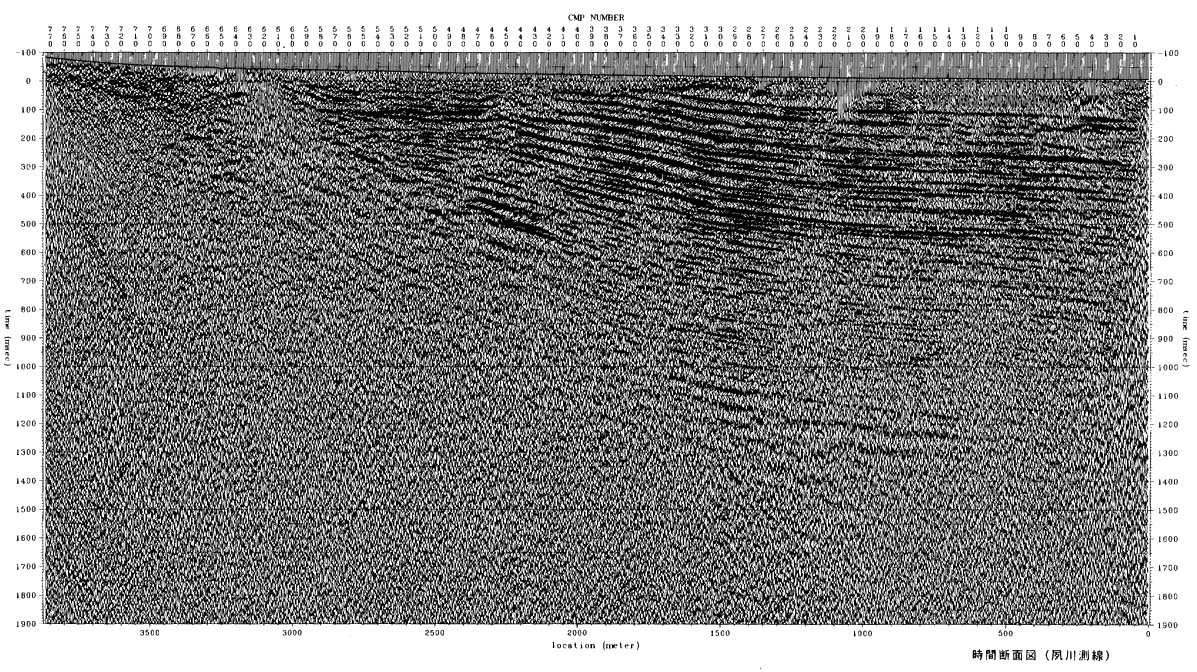

図3-3-41-1   時間断面図(夙川測線)

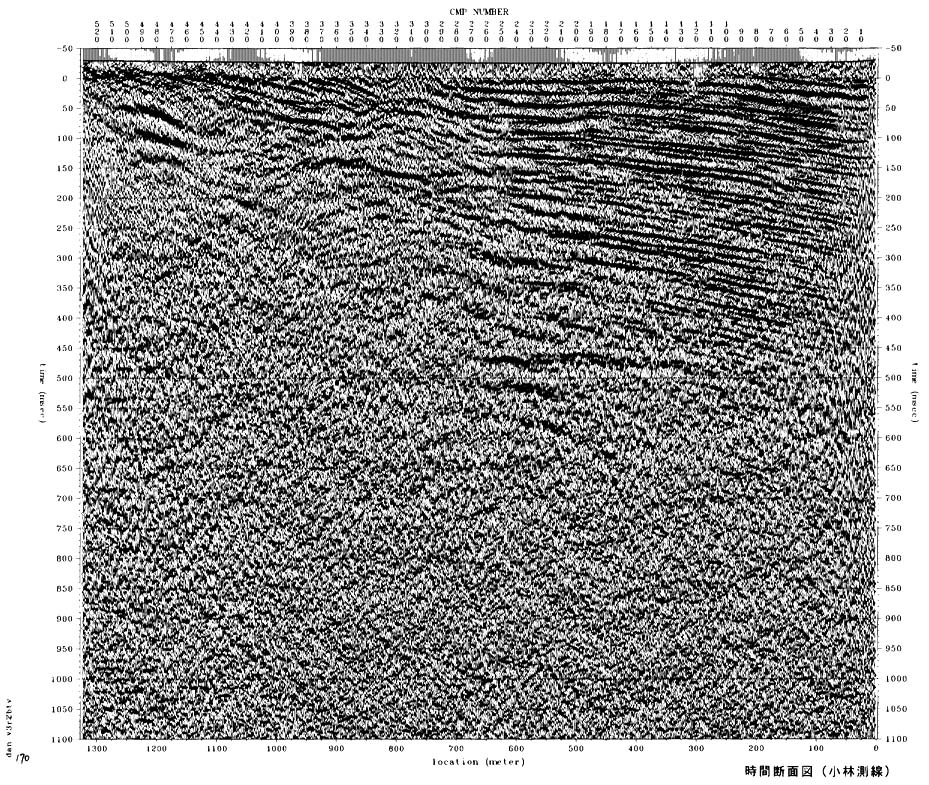

図3-3-41-2   時間断面図(小林測線)

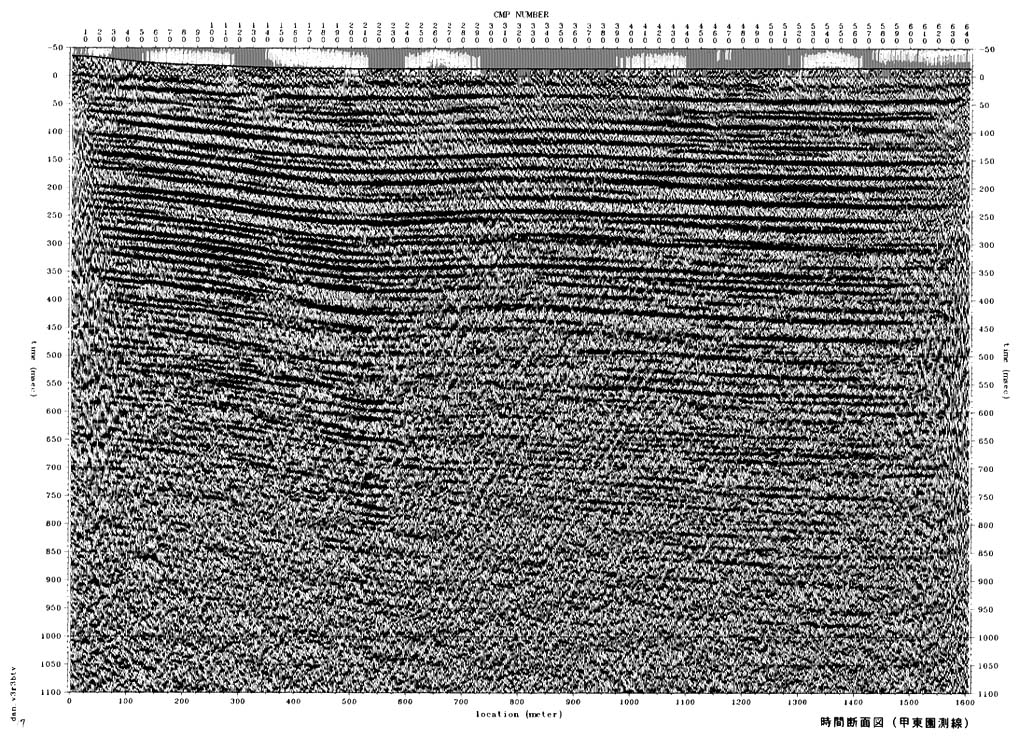

図3-3-41-3   時間断面図(甲東園測線)

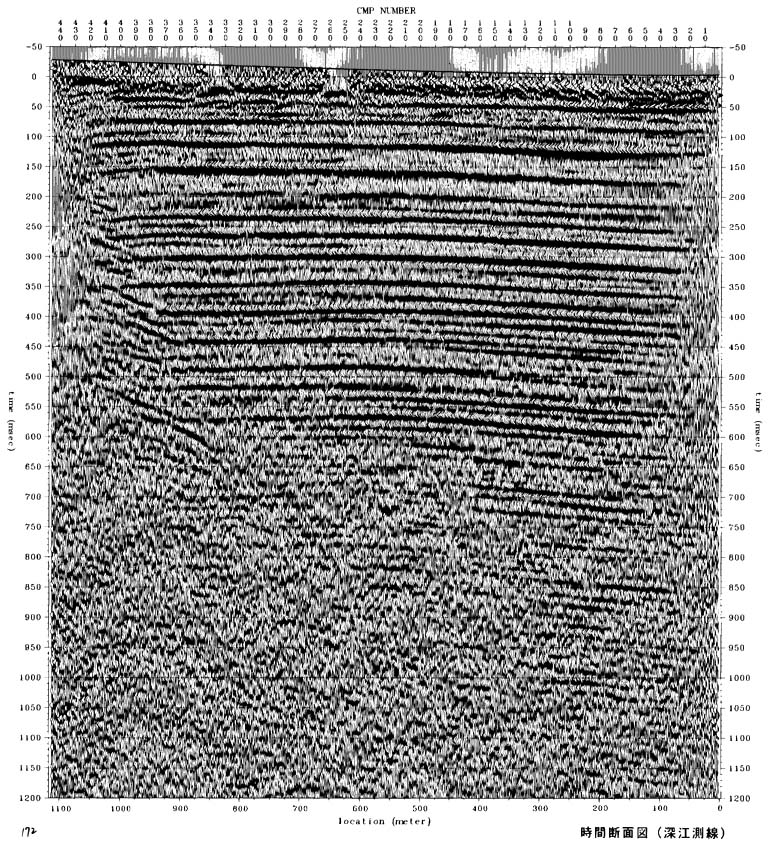

図3-3-41-4   時間断面図(深江測線)

<マイグレ-ション処理後時間断面図>

マイグレ-ション処理、タイムバリアント・フィルタ-処理、振幅補償を行った後の時間断面である。

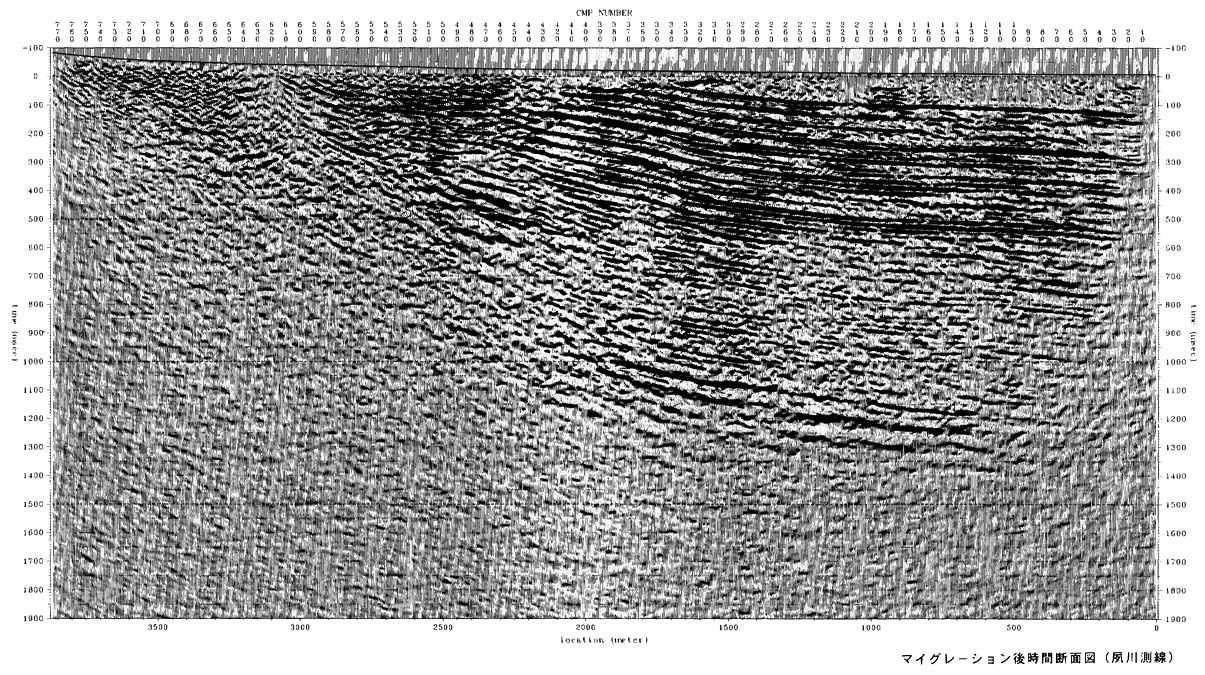

図3-3-42-1   マイグレ-ション後時間断面図(夙川測線)

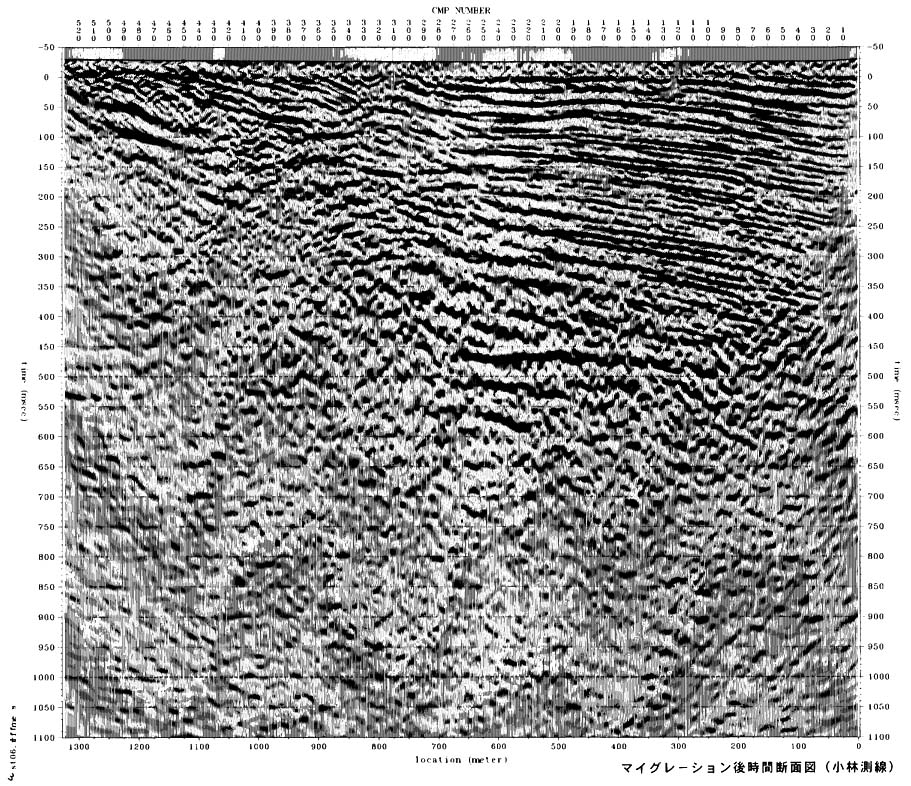

図3-3-42-2   マイグレ-ション後時間断面図(小林測線)

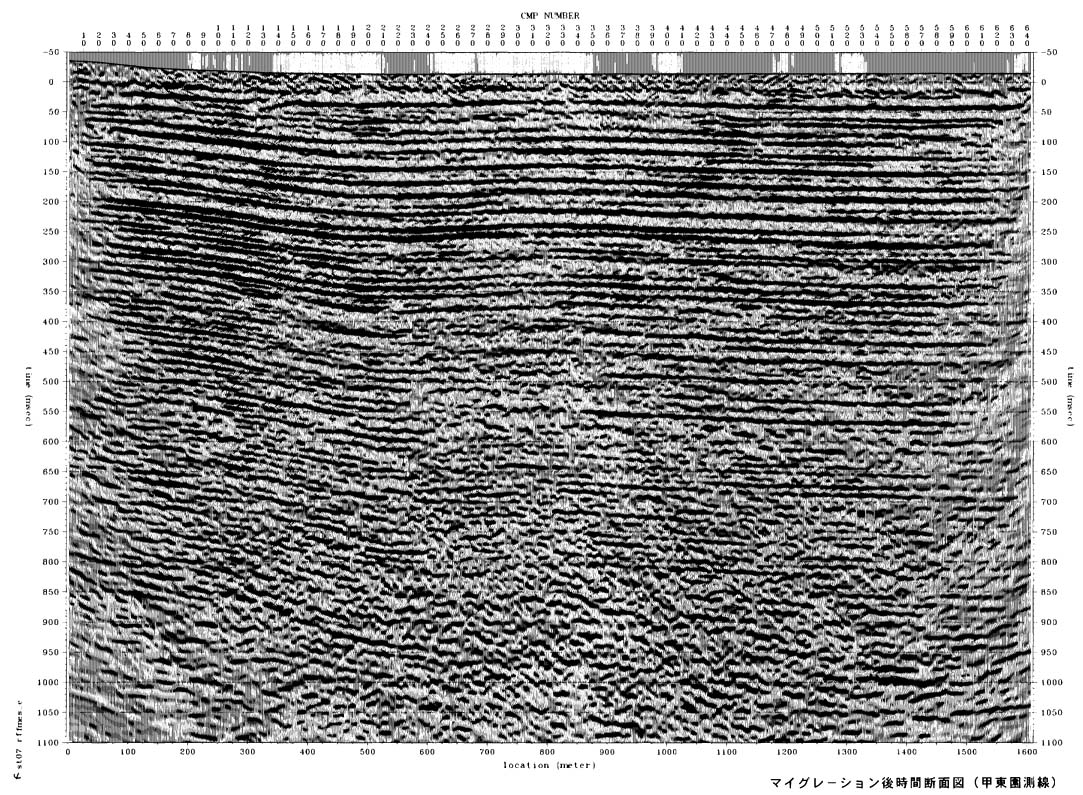

図3-3-42-3   マイグレ-ション後時間断面図(甲東園測線)

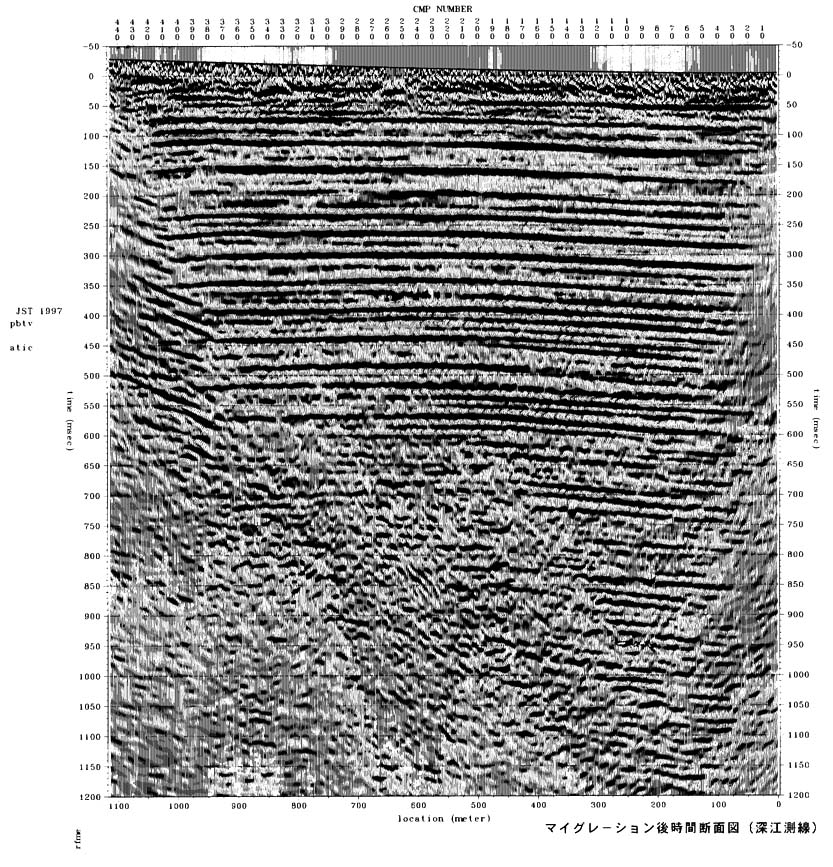

図3-3-42-4   マイグレ-ション後時間断面図(深江測線)

<深度断面図>

マイグレ-ション処理後の時間断面を深度変換したものである。

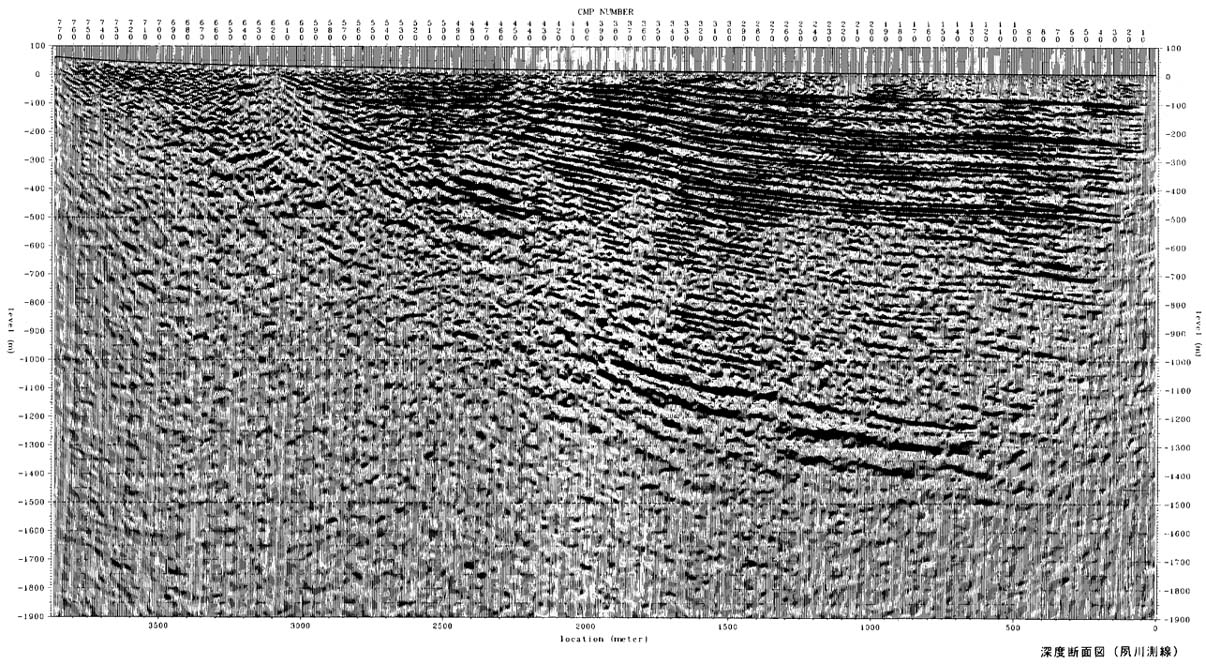

図3-3-43-1   深度断面図(夙川測線)

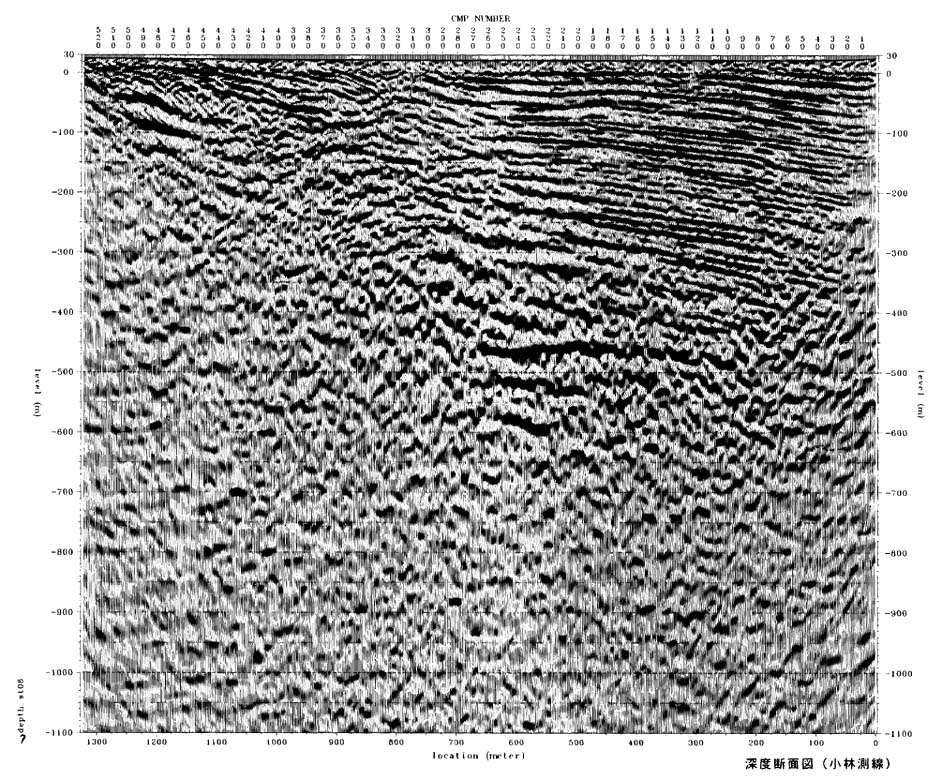

図3-3-43-2   深度断面図(小林測線)

図3-3-43-3   深度断面図(甲東園測線

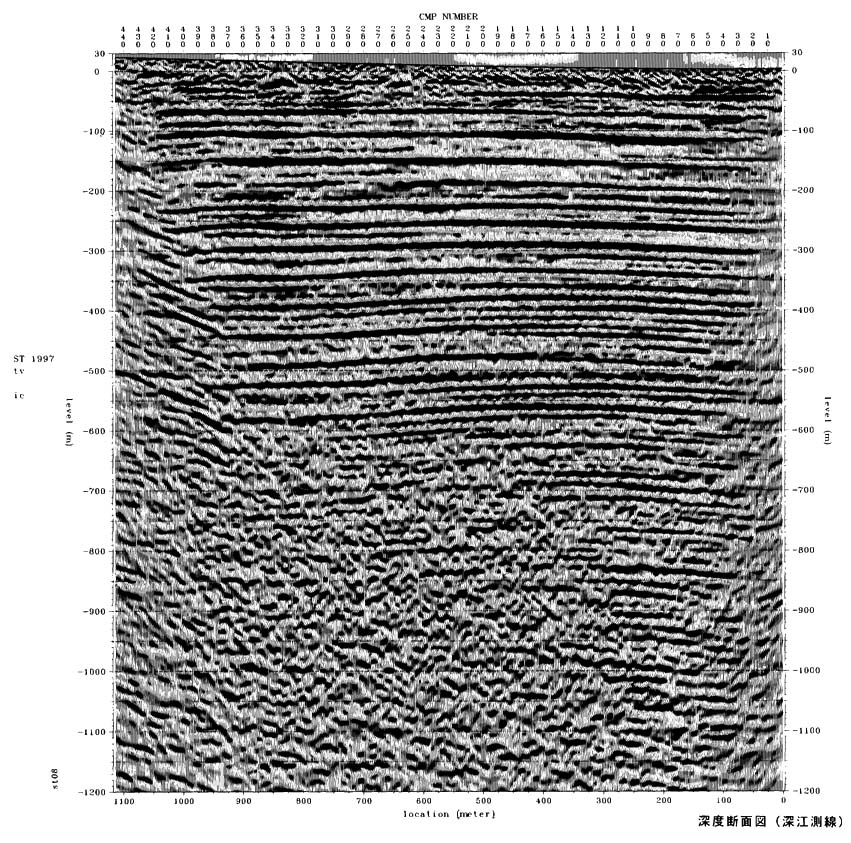

図3-3-43-4   深度断面図(深江測線)

<相対振幅強度+零位相表示深度断面図>

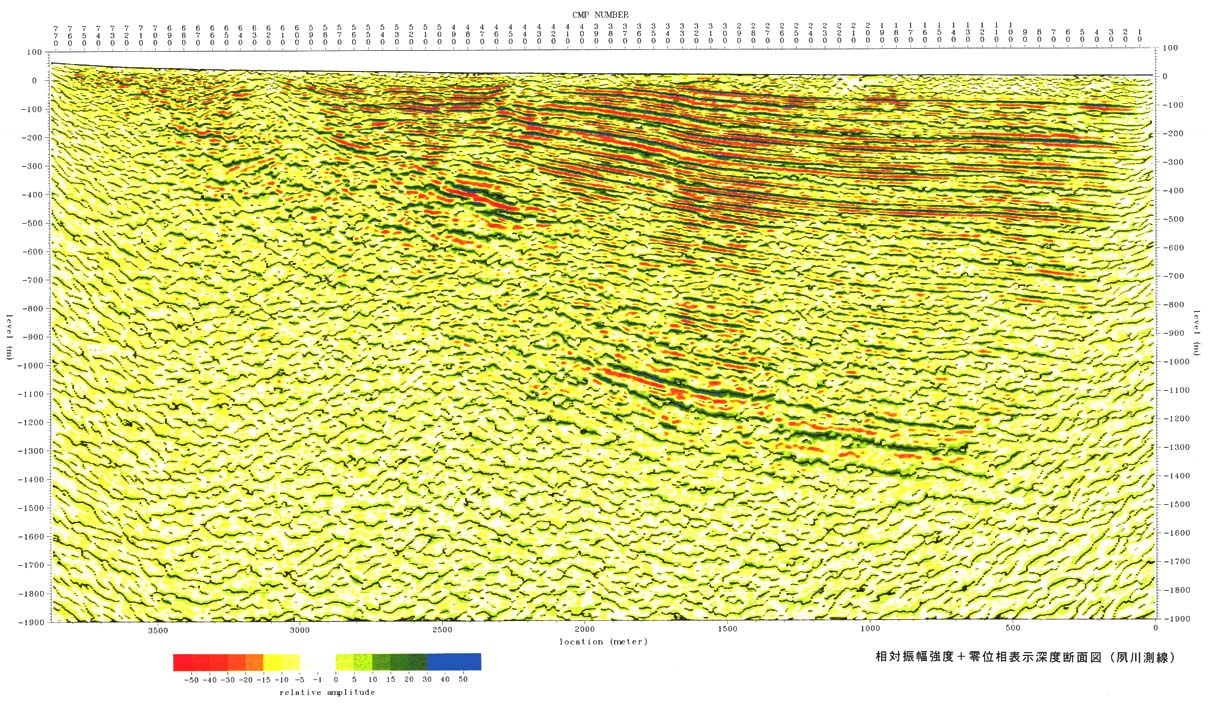

図3-3-44-1   相対振幅強度+零位相表示深度断面図(夙川測線)

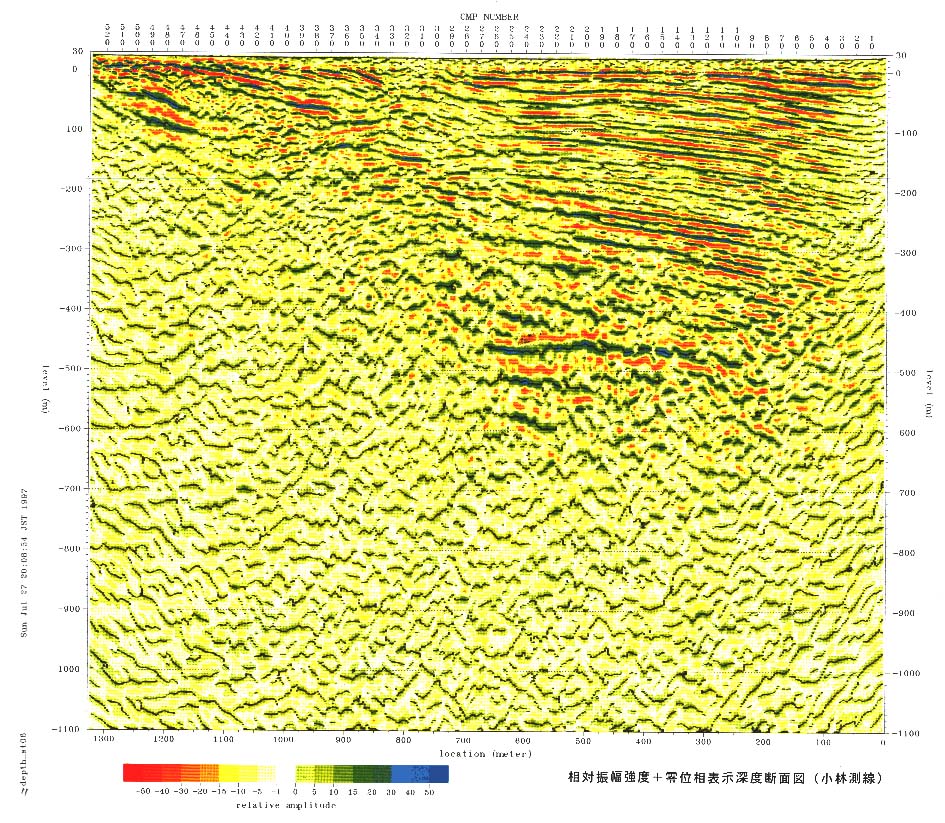

図3-3-44-2   相対振幅強度+零位相表示深度断面図(小林測線)

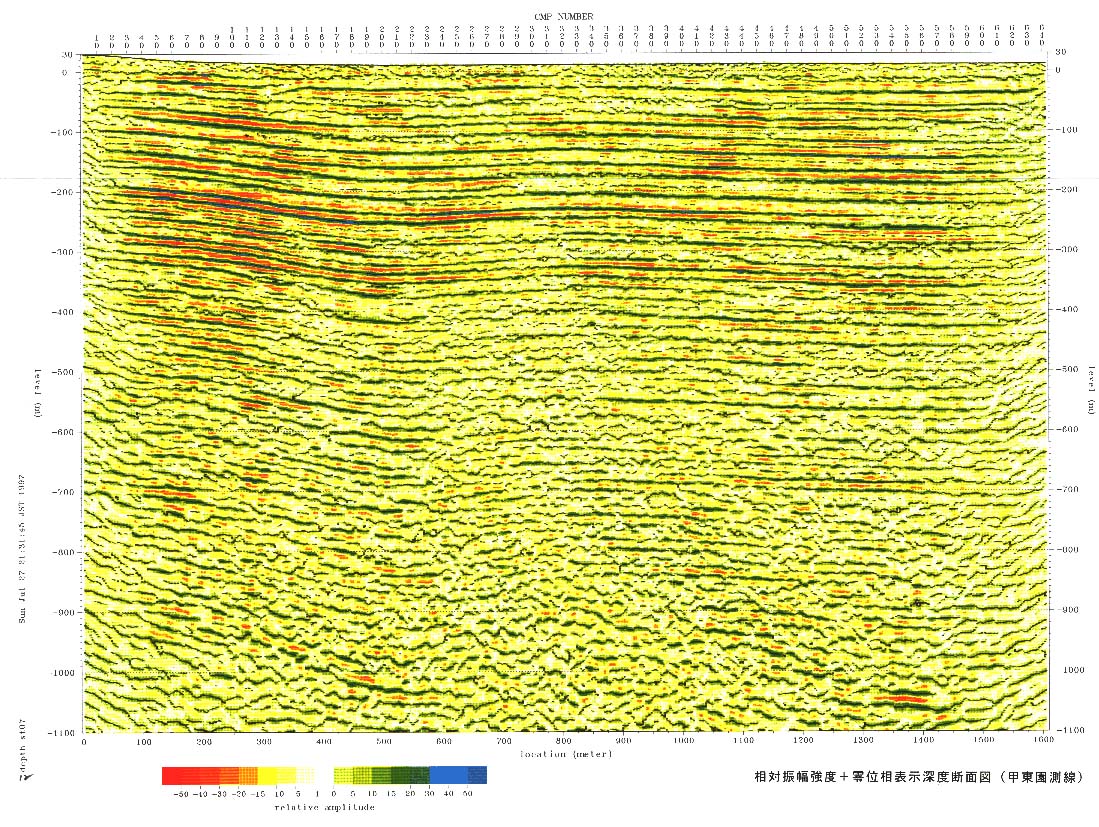

図3-3-44-3   相対振幅強度+零位相表示深度断面図(甲東園測線)

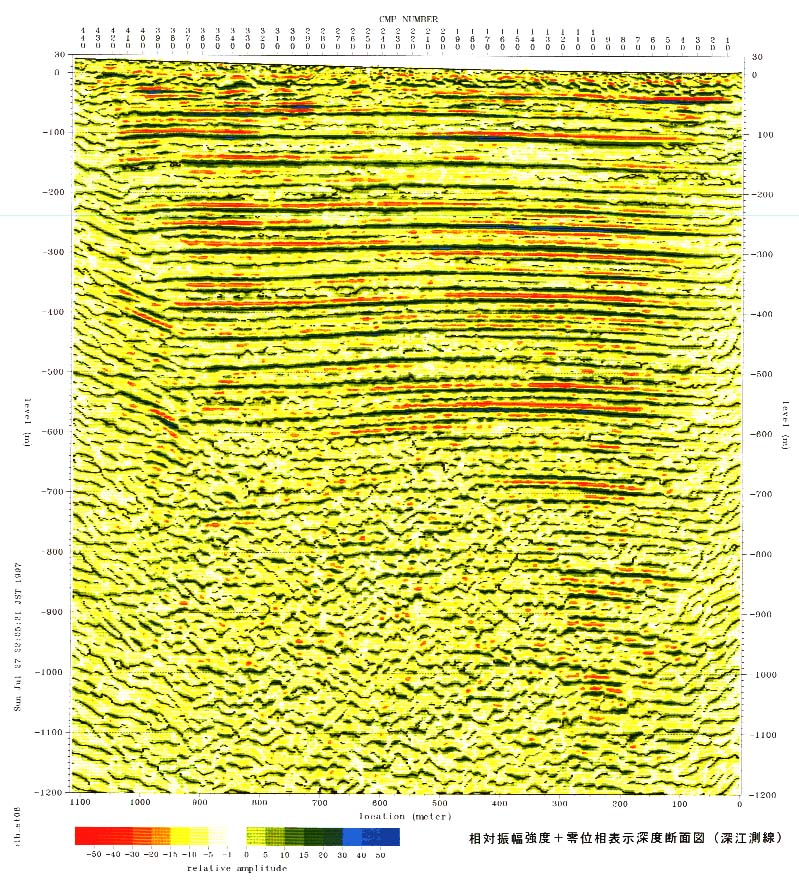

図3-3-44-4   相対振幅強度+零位相表示深度断面図(深江測線)
