3-4-3 富良野市東鳥沼地区における麓郷断層の評価

本地点における麓郷断層の変位速度は,各ボーリング・コアに挟在するSpfa-1を基準として約8mの変位が確認されたので,降下年代を43,000年前とすると約0.2m/1000年と算出される.これは平成14年度のP波反射探査から推定される十勝熔結凝灰岩(1.18±0.06Ma)の変位量(約500m)から推定される変位速度,約0.4 m/1000年の半分程度の値である.

先に述べたように,十勝熔結凝灰岩の上面高度は,初生的に東側に向かって厚かったと考えられるので,適切な基準面とは言えない.したがって,Spfa-1を基準として得た平均変位速度の値の方が真の値に近い,信頼性の高い数値と判断した.

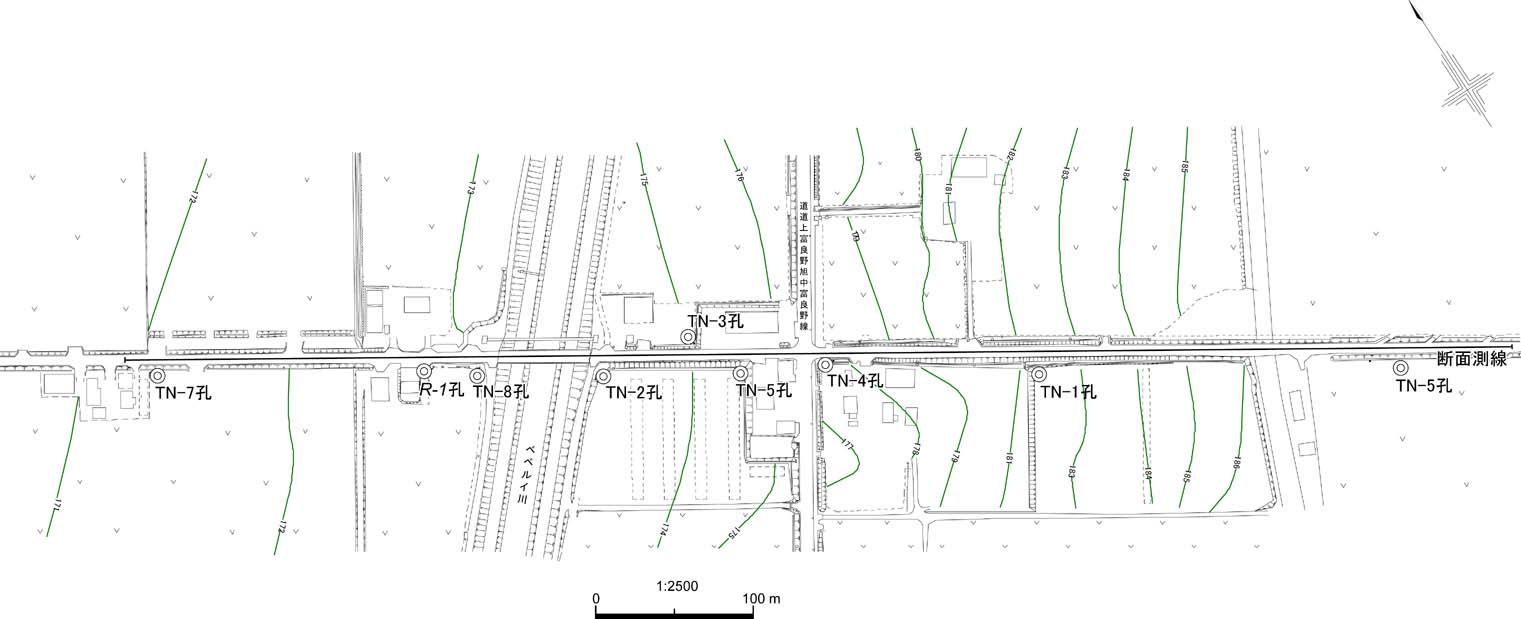

図3-4-1 東鳥沼地区の地形と調査位置

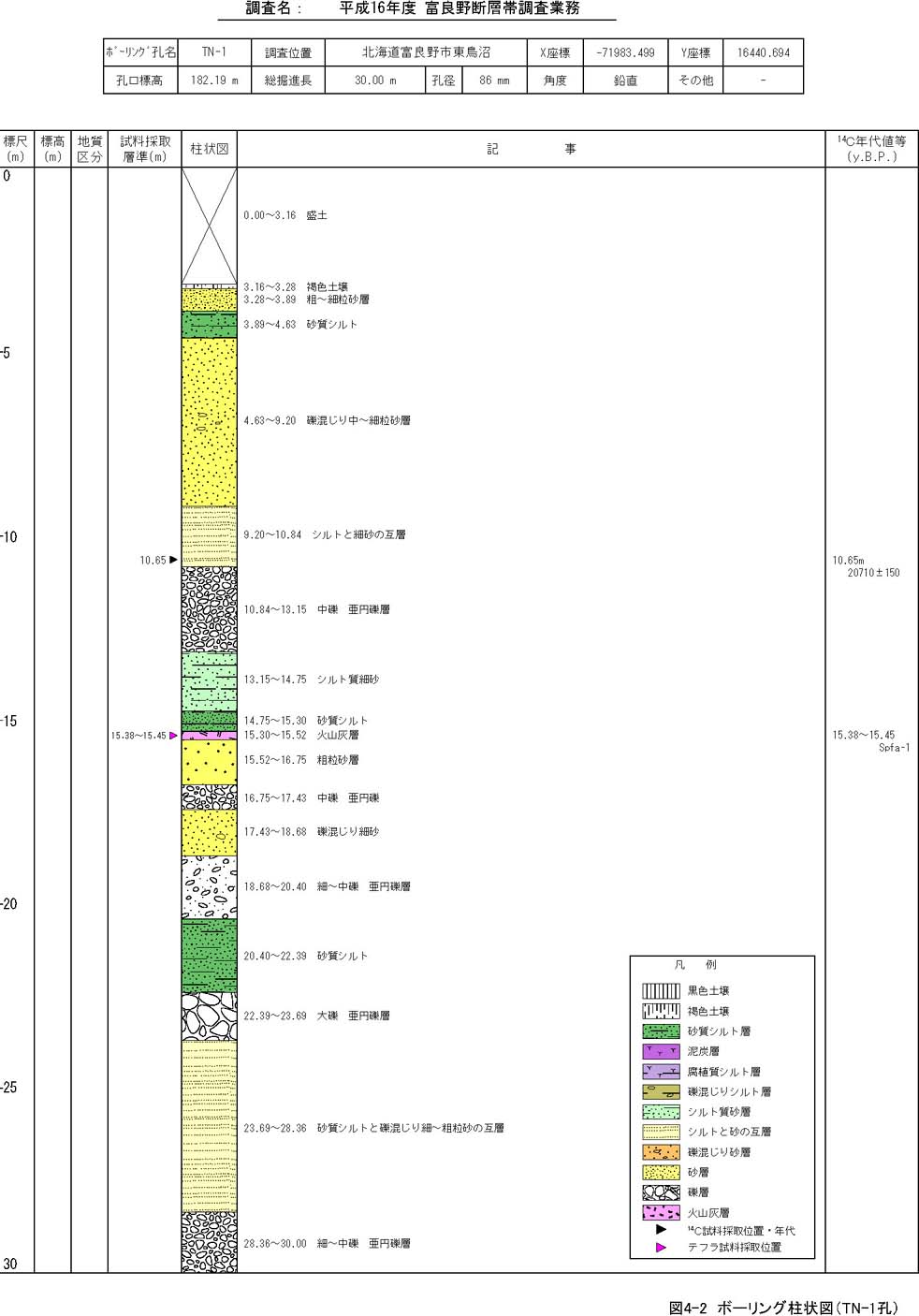

図3-4-2 ボーリング柱状図(TN-1孔)

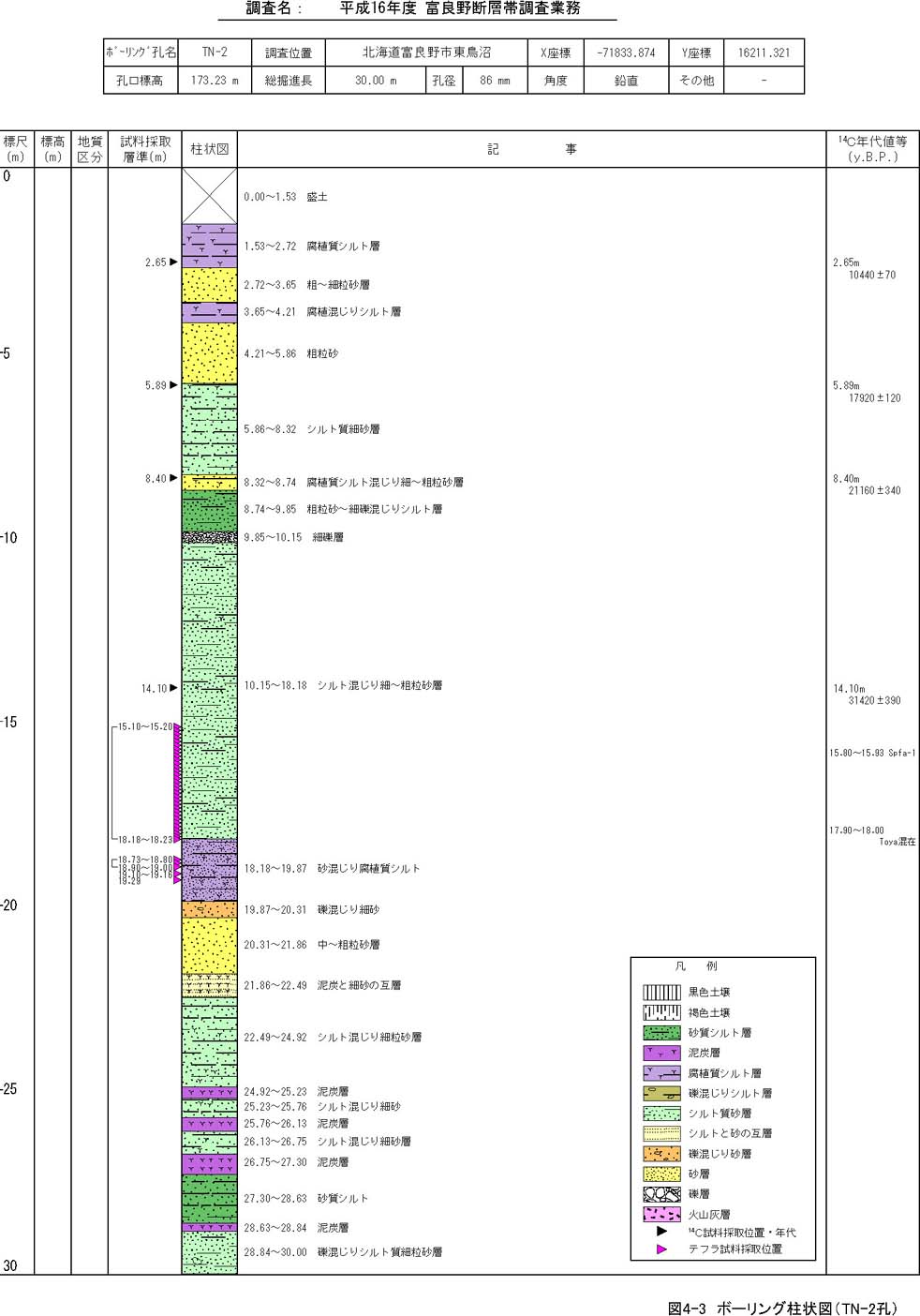

図3-4-3 ボーリング柱状図(TN-2孔)

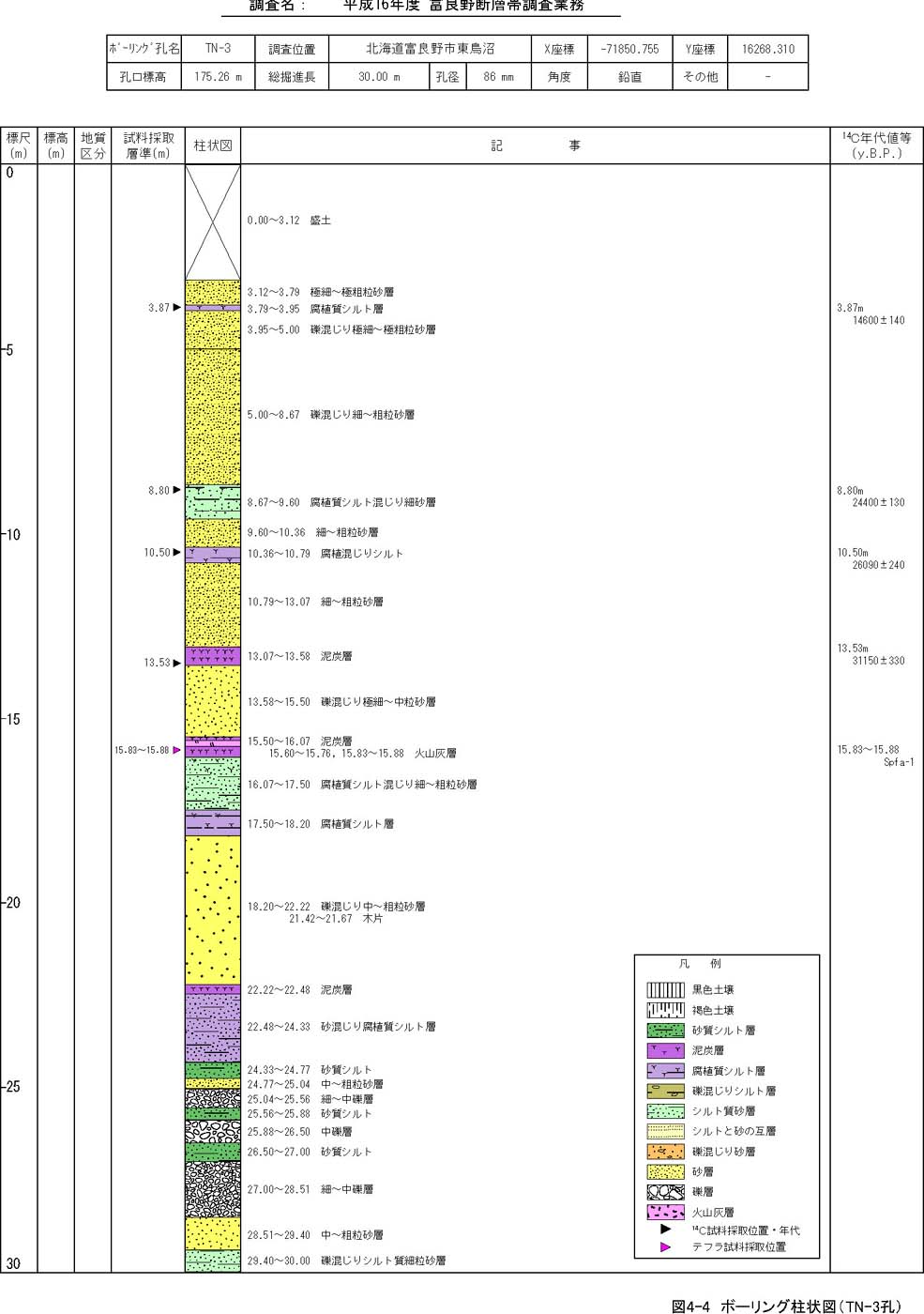

図3-4-4 ボーリング柱状図(TN-3孔)

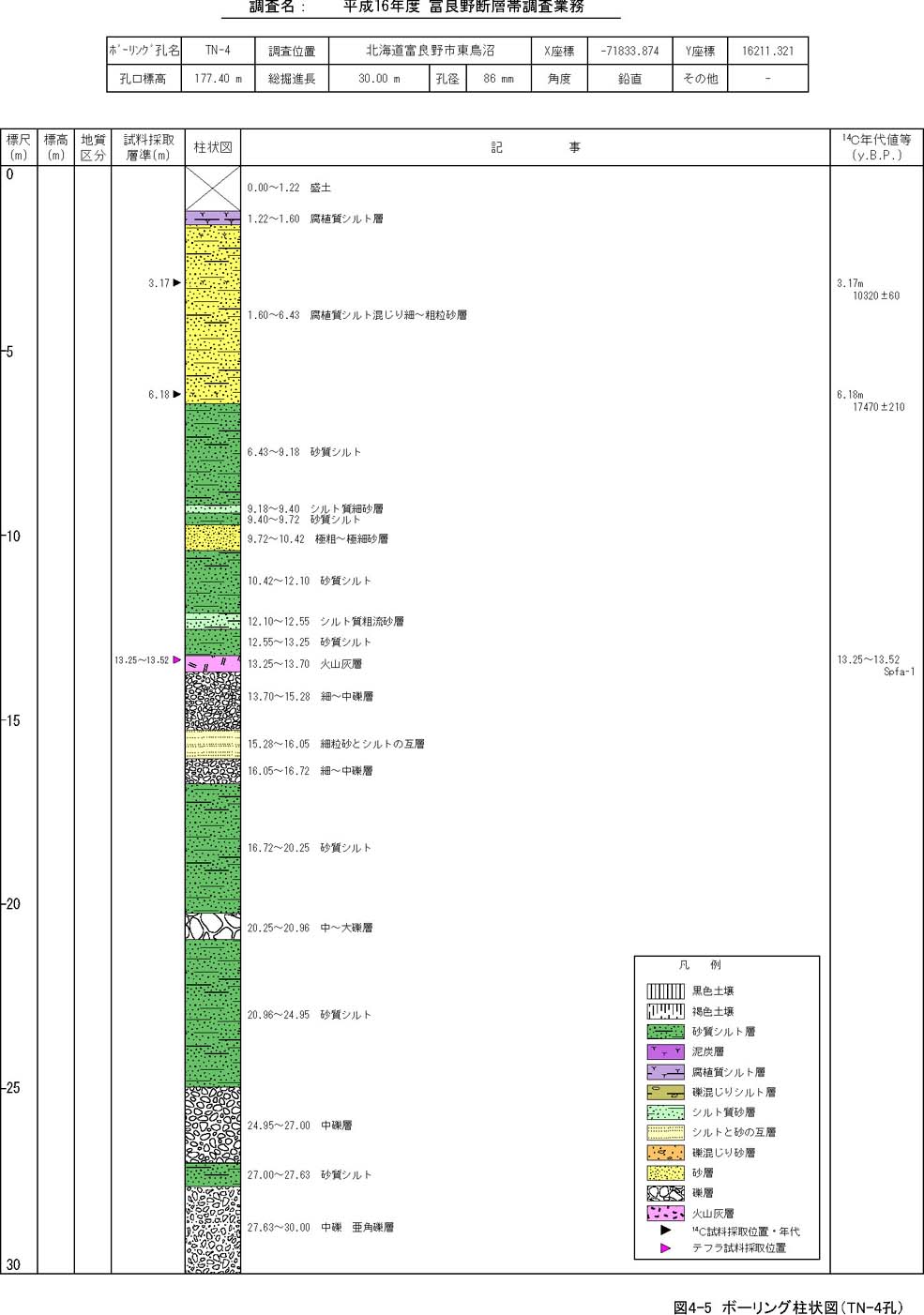

図3-4-5 ボーリング柱状図(TN-4孔)

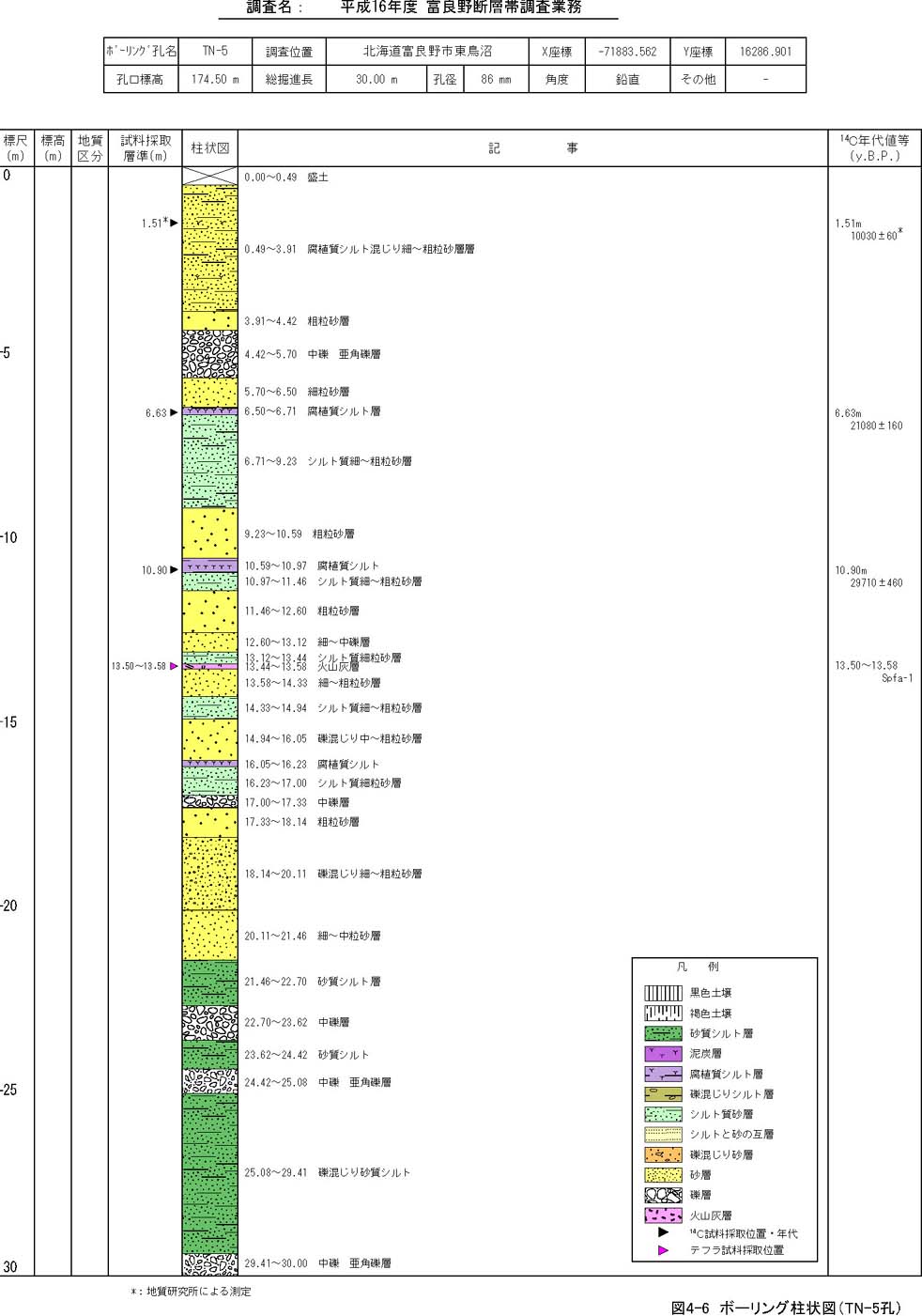

図3-4-6 ボーリング柱状図(TN-5孔)

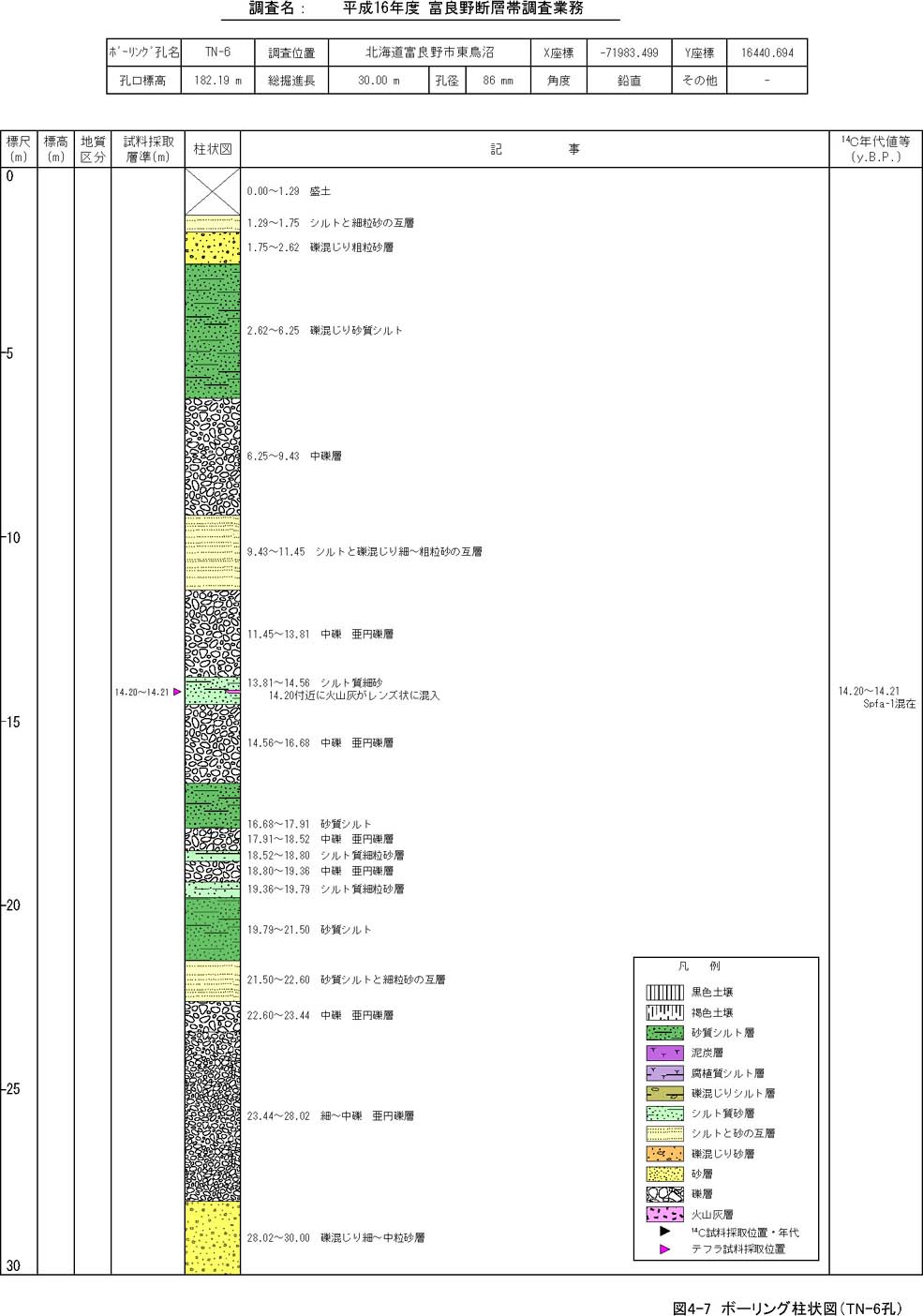

図3-4-7 ボーリング柱状図(TN-6孔)

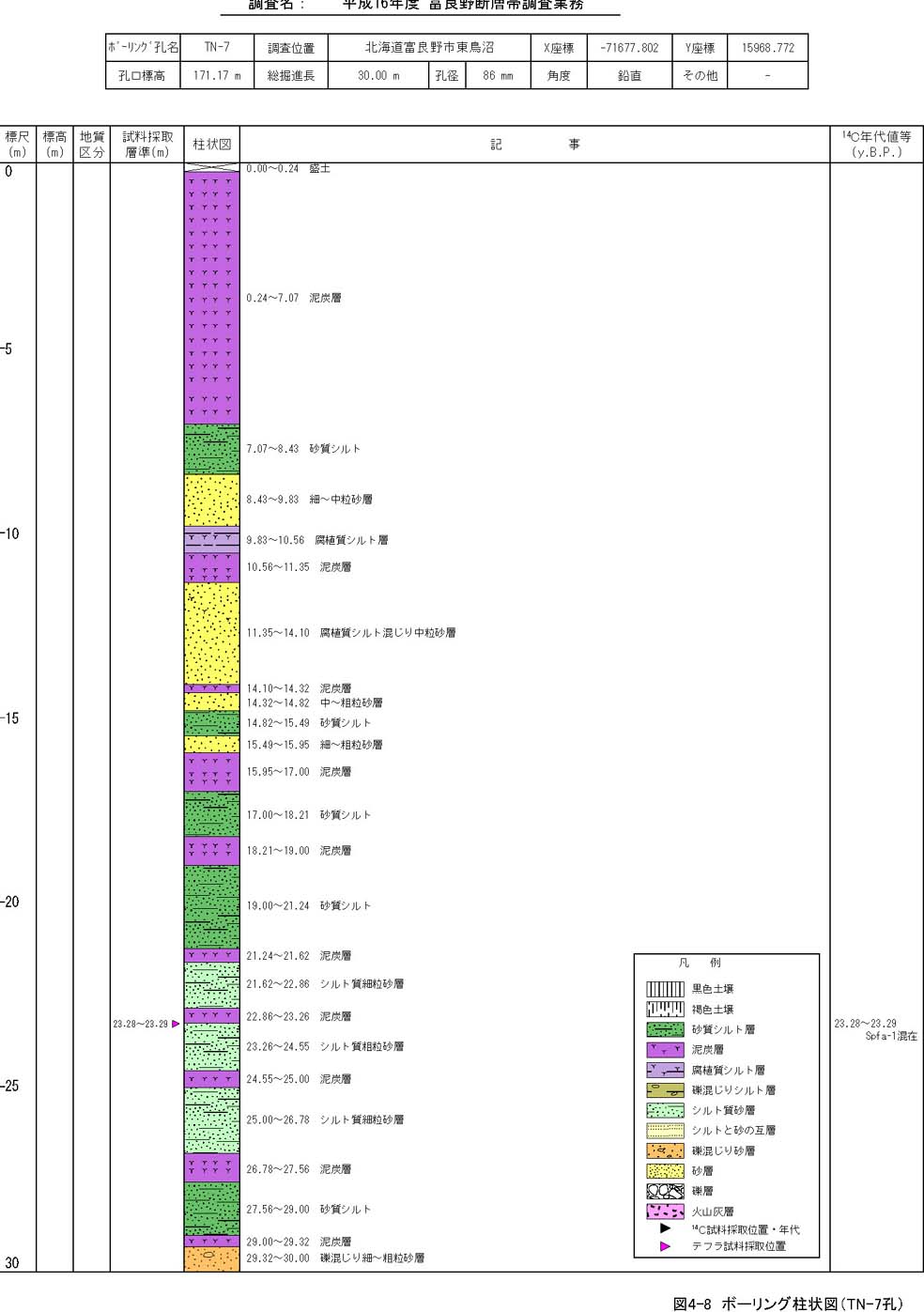

図3-4-8 ボーリング柱状図(TN-7孔)

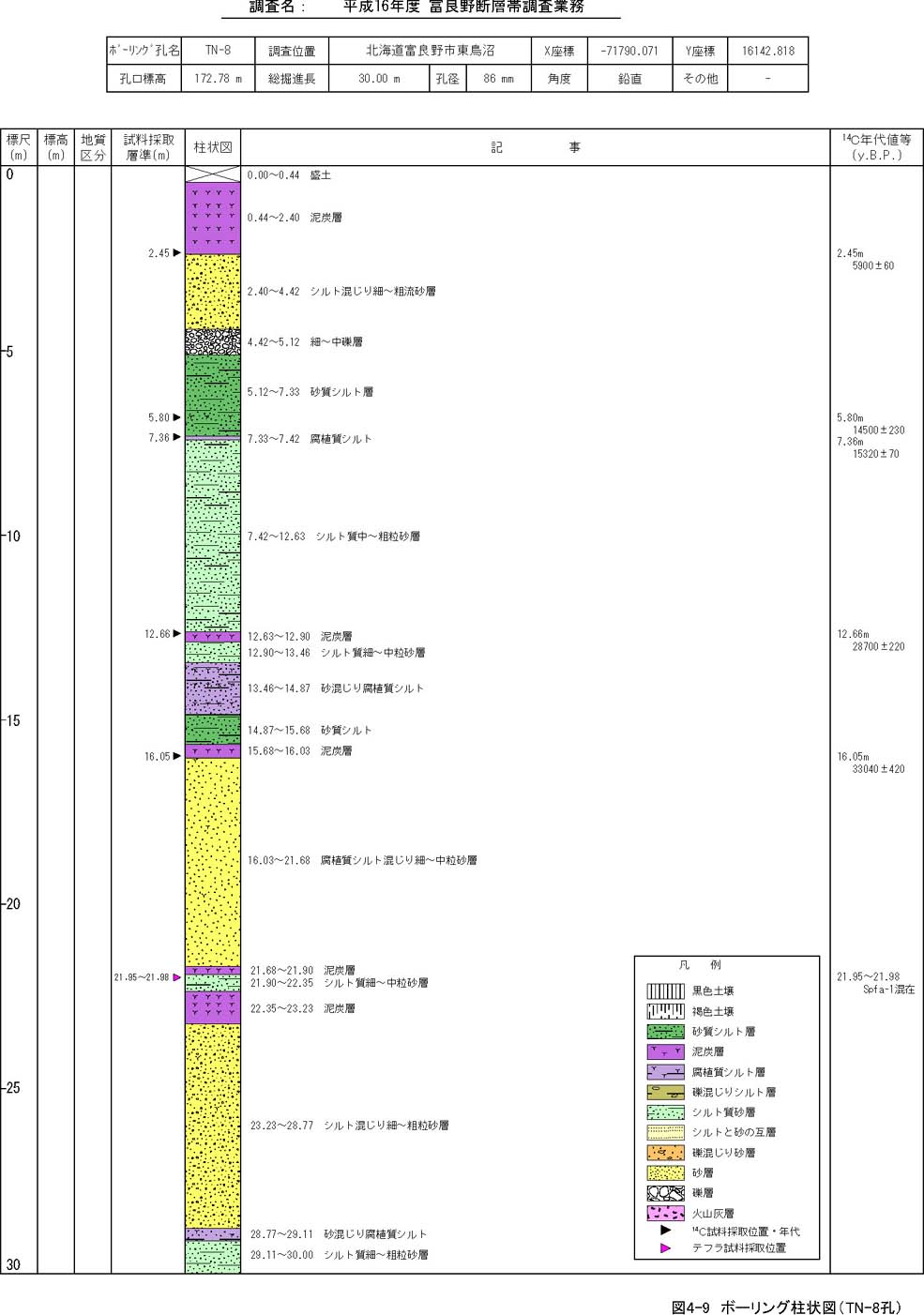

図3-4-9 ボーリング柱状図(TN-8孔)

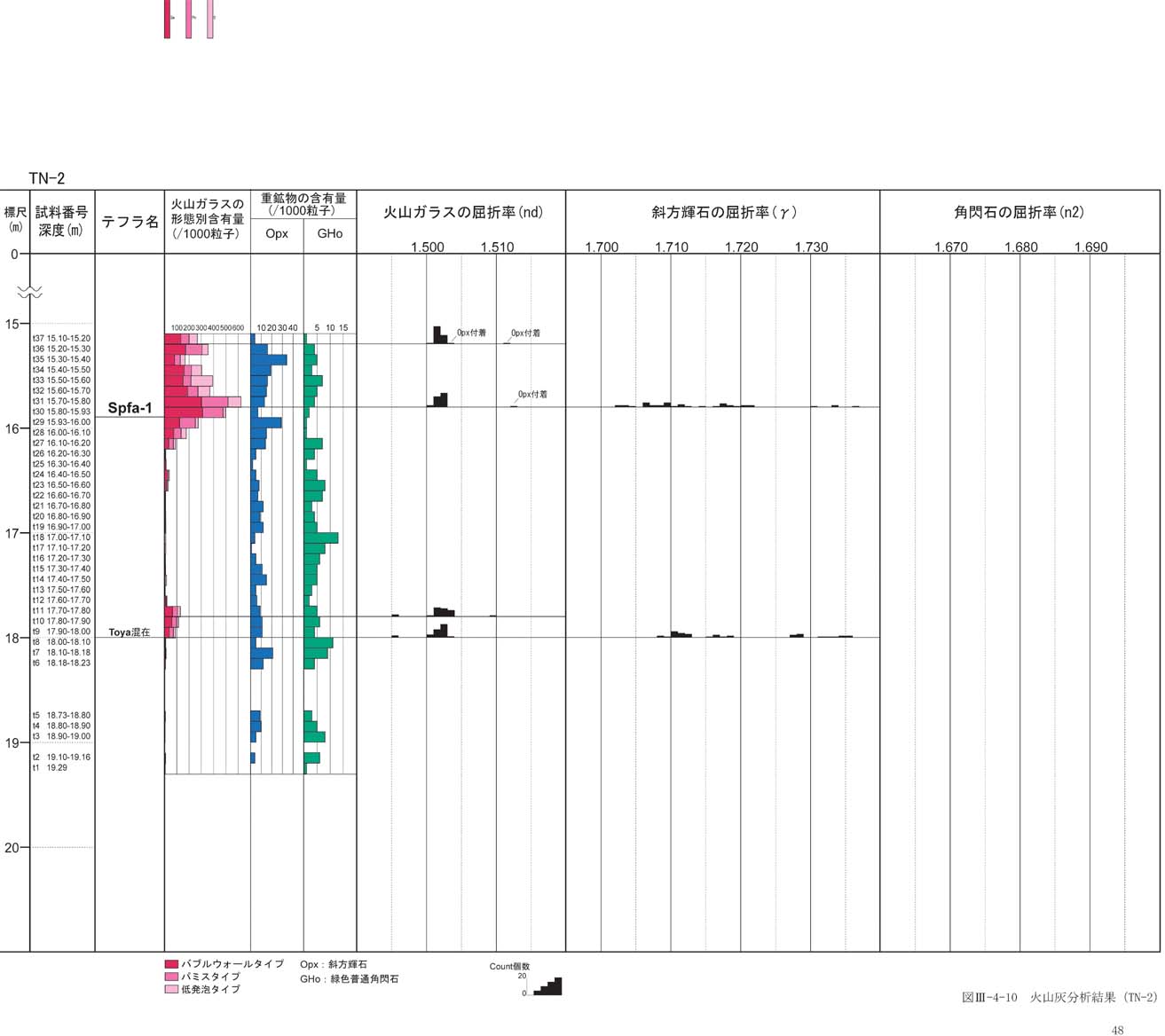

図3-4-10 火山灰分析結果(TN-2)

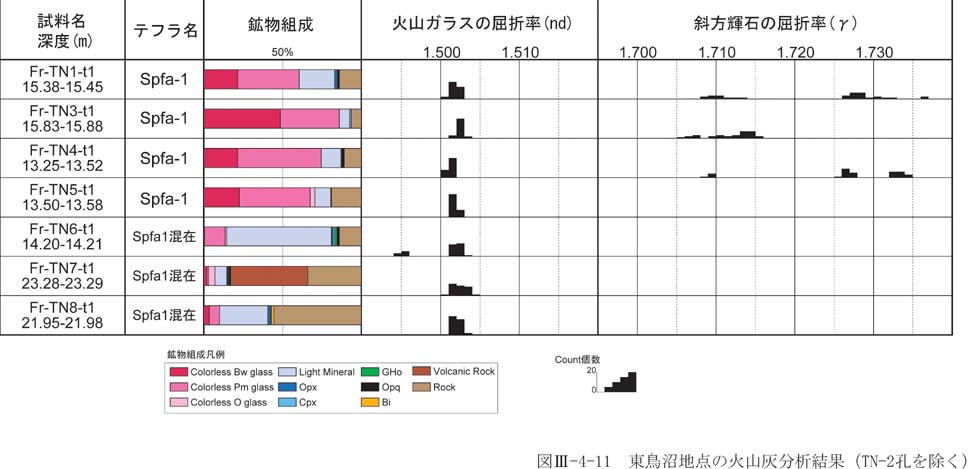

図3-4-11 東鳥沼地点の火山灰分析結果(TN-2を除く)

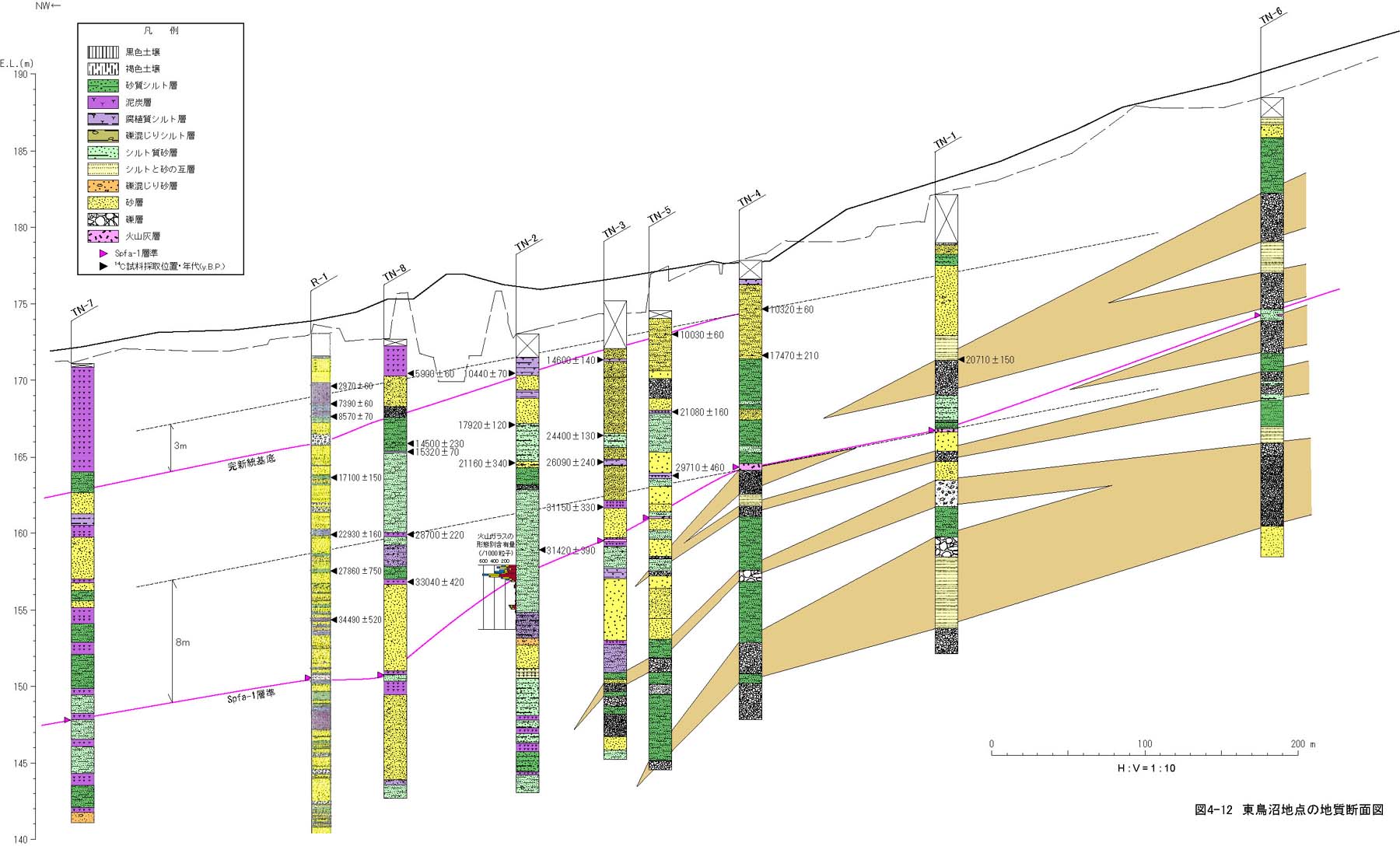

図3-4-12 東鳥沼地点の地質断面図

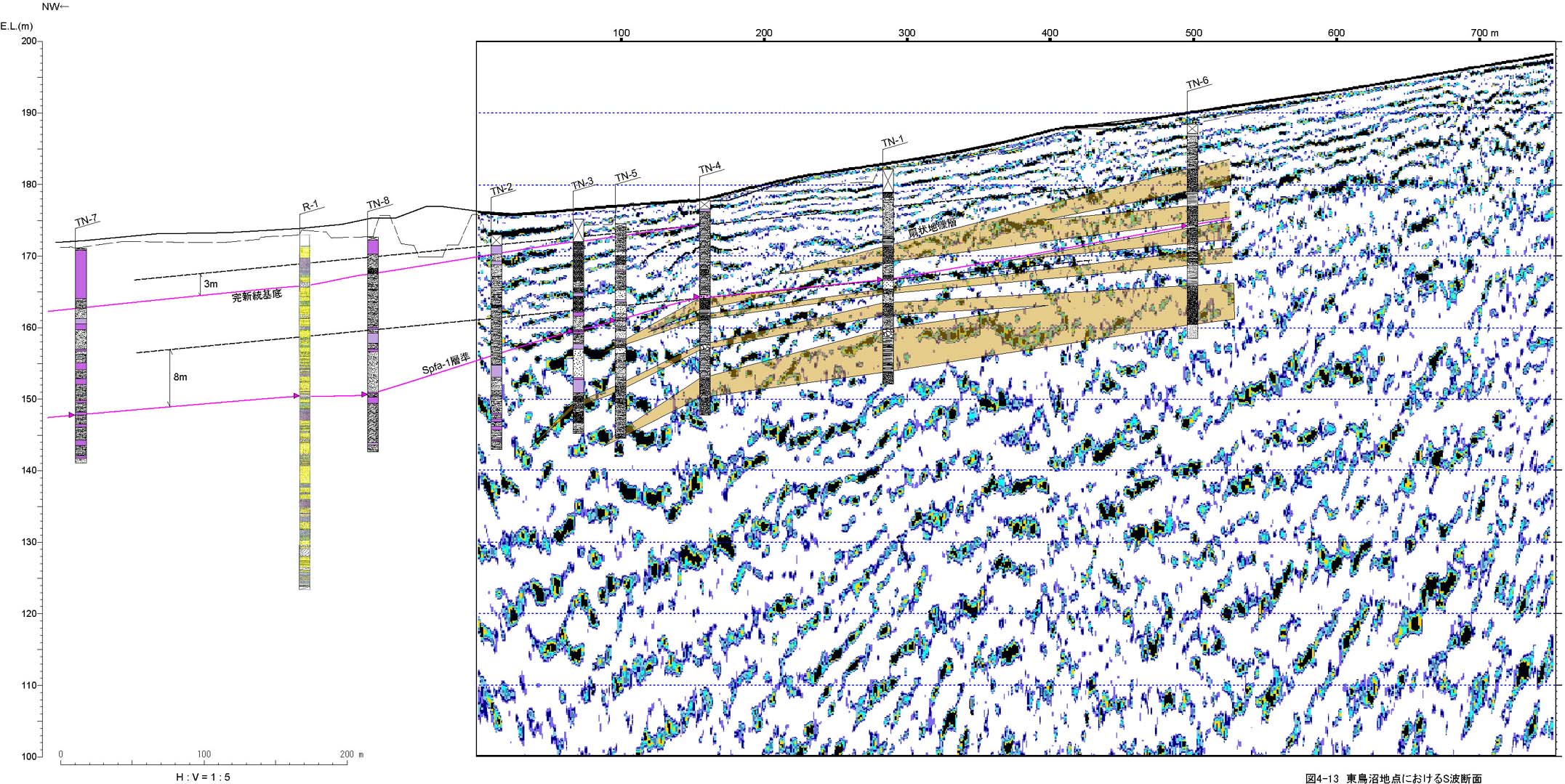

図3-4-13 地質断面とS波断面との対比
